IB卡FunctionClass （10）在redfish接口下没有对应的FunctionType

[KunLun_liuzhijie]

问题描述

1、网卡卡文件配置中

bmc.dev.PCIeDevice.FunctionClass定义中

“description”: “功能分类（0:未知、1:RAID、2:网卡、3:GPU卡、4:存储卡（SSD卡/M.2卡）、5:SDI卡、6:加速卡、7:扩展卡（PCIe Riser）、8:FPGA卡、9:NPU卡、10:IB卡）”

bmc.kepler.Systems.PCIeDevices.PCIeCard.FunctionClass定义中，并无IB卡定义，是否也可以同步加上 “10:IB”卡

“description”: “功能分类（0:未知、1:RAID、2:网卡、3:GPU卡、4:存储卡（SSD卡/M.2卡）、5:SDI卡、6:加速卡、7:扩展卡（PCIe Riser）、8:FPGA卡、9:NPU卡）”

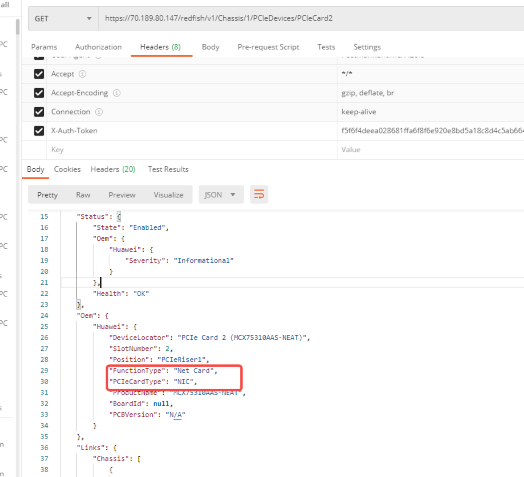

2、redfish接口/redfish/v1/Chassis/1/PCIeDevices/PCIeCard查询IB卡信息时，查询到PCIeCardType、FunctionType有疑问

代码中通过bmc.kepler.Systems.PCIeDevices.PCIeCard.FunctionClass去对应表里匹配信息，IB卡PCIeCard.FunctionClass在之前帖子中看应配置为2，导致FunctionType字段在type表内匹配显示为Net Card，是否正常

bmc.kepler.Systems.PCIeDevices.PCIeCard.FunctionClass对应表：

obj.FunctionType = type[ProcessingFlow[2].Destination.FunctionClass]

local type = {

\[0\] = nil,

\[1\] = 'RAID Card',

\[2\] = 'Net Card',

\[3\] = 'GPU Card',

\[4\] = 'Storage Card',

\[5\] = 'SDI Card',

\[6\] = 'Accelerate Card',

\[7\] = 'PCIe Riser Card',

\[8\] = 'FPGA Card',

\[9\] = 'NPU Card',

\[11\] = 'DPU Card'

}

obj.PCIeCardType = PCIeType[ProcessingFlow[2].Destination.FunctionClass]

local PCIeType = {

\[0\] = nil,

\[1\] = 'RAID',

\[2\] = 'NIC',

\[3\] = 'GPU',

\[4\] = 'SAS',

\[5\] = 'SDI',

\[6\] = 'Accelerate',

\[7\] = 'Riser',

\[8\] = 'FPGA',

\[9\] = 'NPU',

\[10\] = 'IB',

\[11\] = 'DPU'

}

[ubmc_assistant (openUBMC_Assistant)]

答案内容由AI生成，仅供参考：

4. 总结与建议

问题	分析结论
bmc.kepler 路径是否应添加“10:IB卡”	建议同步添加，以保持与 bmc.dev 路径及 FunctionClass 完整定义（0~11）一致。
lua 脚本中是否应添加 IB 卡 FunctionType 映射	建议添加，否则 rackmount 无法解析 FunctionClass=10 的 PCIe 卡；对应文本建议为 ‘IB’（参考 bmc.dev 路径中的写法），即 IB（InfiniBand）卡。

简而言之：当前系统确实存在 FunctionClass=10（IB卡）在 bmc.kepler 路径和 rackmount 脚本中映射缺失的问题，为保证功能完整性和定义一致性，建议在 bmc.kepler.Systems.PCIeDevices.PCIeCard.FunctionClass 中补充“10:IB卡”，并在 lua 脚本的 FunctionType 映射表中增加对应条目（如 [10] = 'IB'）。

点击此处查看详细分析解答

根据您提供的信息，您提出的问题涉及 FunctionClass 与 FunctionType 在不同接口路径下的定义不一致，尤其是 IB卡（FunctionClass=10） 的映射缺失问题。结合知识图谱与相关文档，现分析如下：

---

1. 问题现象确认

您指出了两处定义不一致：

接口/路径	FunctionClass 定义	是否包含 IB卡（10）
bmc.dev.PCIeDevice.FunctionClass	功能分类（0:未知、1:RAID、2:网卡、3:GPU卡、4:存储卡、5:SDI卡、6:加速卡、7:扩展卡、8:FPGA卡、9:NPU卡、10:IB卡）	包含
bmc.kepler.Systems.PCIeDevices.PCIeCard.FunctionClass	功能分类（0:未知、1:RAID、2:网卡、3:GPU卡、4:存储卡、5:SDI卡、6:加速卡、7:扩展卡、8:FPGA卡、9:NPU卡）	不包含

文档资料中明确提到：“这里对FunctionClass的定义略微有点不一样；rackmount不会解析FunctionClass为10的pcie卡。” 这与您观察到的现象一致。

---

2. 关于 bmc.kepler 路径是否应同步添加“10:IB卡”

从知识图谱与文档块来看：

• FunctionClass 是一个用于对 PCIe 设备/卡进行分类的数值属性，取值范围为 0~11，其中值 10 对应 IB（InfiniBand）卡。
• FunctionType 是另一个用于描述 PCIe 功能角色的字段，其描述中明确提到支持 “IB” (InfiniBand) 这一功能角色，尤其在多样化设备类型中会出现。
• 知识图谱中 FunctionClass 与 PCIeCard 的关系说明也指出：“The FunctionClass parameter defines the functional role of a PCIe card… with values from 0 to 11.”

因此，bmc.kepler.Systems.PCIeDevices.PCIeCard.FunctionClass 的定义中缺少“10:IB卡”确实是一个不一致项。按照 FunctionClass 的完整定义（0~11），该路径下的描述应同步补充 “10:IB卡” 以保持一致。

---

3. 关于 get_oem_pcie_device_info.lua 中是否应添加 IB 卡映射

3.1 现状

在 rackmount/interface_config/redfish/script/Chassis/PCIeDevices/get_oem_pcie_device_info.lua 中：

• bmc.kepler.Systems.PCIeDevices.PCIeCard.FunctionClass 对应表中，目前没有 [10] = 'IB' 或类似映射。
• 文档资料明确指出：rackmount 不会解析 FunctionClass 为 10 的 PCIe 卡，这正是当前 lua 脚本中缺少 IB 卡映射的直接原因。

3.2 是否需要添加及对应文本

• 是否需要添加：如果系统需要支持并正确显示 IB 卡（FunctionClass=10），则应当在该映射表中补充对应的 FunctionType。
• 对应文本建议：根据知识图谱中 FunctionType 字段的描述，其明确支持 “IB” (InfiniBand) 这一角色值。因此，若需添加映射，IB 卡对应的 FunctionType 文本应体现 IB（InfiniBand） 语义，建议使用 ‘IB’ 或 ‘IB Card’ 类文本，与现有映射风格（如 'RAID Card'、'Net Card'、'GPU Card' 等）保持一致。

参考 bmc.dev.PCIeDevice.FunctionClass 对应表中的写法，值 10 对应的文本为 ‘IB’，可作为映射参考。

---

4. 总结与建议

问题	分析结论
bmc.kepler 路径是否应添加“10:IB卡”	建议同步添加，以保持与 bmc.dev 路径及 FunctionClass 完整定义（0~11）一致。
lua 脚本中是否应添加 IB 卡 FunctionType 映射	建议添加，否则 rackmount 无法解析 FunctionClass=10 的 PCIe 卡；对应文本建议为 ‘IB’（参考 bmc.dev 路径中的写法），即 IB（InfiniBand）卡。

简而言之：当前系统确实存在 FunctionClass=10（IB卡）在 bmc.kepler 路径和 rackmount 脚本中映射缺失的问题，为保证功能完整性和定义一致性，建议在 bmc.kepler.Systems.PCIeDevices.PCIeCard.FunctionClass 中补充“10:IB卡”，并在 lua 脚本的 FunctionType 映射表中增加对应条目（如 [10] = 'IB'）。

[kunlun_liuchenxi]

KunLun2280V2_701898053_20260729-1950.tar.gz (14.3 MB)

[fantao]

修改方案：
1 rackmount增加type映射规则：10->IB Card
2 CSR修改网卡bmc.dev.PCIeDevice.Oem的FunctionClass为10
3 CSR修改网口bmc.dev.NetworkPort的NetDevFuncType为32

[KunLun_liuzhijie]

@KunLun_liuzhijie

obj.FunctionType = type[ProcessingFlow[2].Destination.FunctionClass]

local type = {

\[0\] = nil,

\[1\] = 'RAID Card',

\[2\] = 'Net Card',

\[3\] = 'GPU Card',

\[4\] = 'Storage Card',

\[5\] = 'SDI Card',

\[6\] = 'Accelerate Card',

\[7\] = 'PCIe Riser Card',

\[8\] = 'FPGA Card',

\[9\] = 'NPU Card',

\[11\] = 'DPU Card'

}

obj.PCIeCardType = PCIeType[ProcessingFlow[2].Destination.FunctionClass]

local PCIeType = {

\[0\] = nil,

\[1\] = 'RAID',

\[2\] = 'NIC',

\[3\] = 'GPU',

\[4\] = 'SAS',

\[5\] = 'SDI',

\[6\] = 'Accelerate',

\[7\] = 'Riser',

\[8\] = 'FPGA',

\[9\] = 'NPU',

\[10\] = 'IB',

\[11\] = 'DPU'

}

在这两个映射表中，是否需要新加对FC卡的单独显示，目前FC卡归于Net Card、NIC中

[fantao]

这个问题社区已解决，IB卡的FunctionType应显示NetCard，PCIeCardType应显示IB

[KunLun_liuzhijie]

这两个映射表中，是否需要新加对FC卡的单独类型，目前FC卡归于Net Card、NIC中
