开发uBMC网页升级CPLD hpm文件，显示无效的升级包
我在openUBMC2506版本基础上开发通过uBMC网页升级cpld的功能，操作步骤如下：
根据下面帖子中解决问题的帖子进行操作，其中bingo用的是bingo-25.12_2026.12.31_LTS_SP2.zip版本
CPLD场外打包疑问 - 交流互助区 - openUBMC 论坛
1.环境准备中，将rootca.crl重命名为crldata.crl，放入/usr/share/bingo/csr_packet文件夹中；

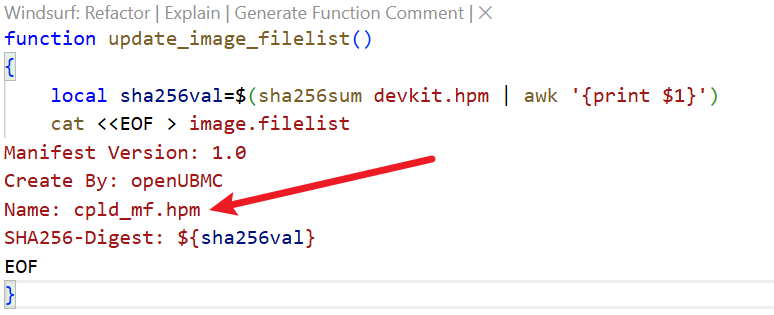

2.修改packet.sh操作中，将该脚本下所有的*.bin修改为*.vme;同时将function update_image_filelist改为
update.cfg改动如下：
[Basic]
Version=1.0
[Firmware]
FileNum=2
[Firmware0]
ProductID=0
ComponentID=0
FRUID=0
DllLen=0
Updatefile=libupgrade_0.so
BoardID=65535
BoardIDList=65535
Uid=0x1030abf00
MultipleSuppliersMode=1
CPLDChipNummbers=1
[Firmware1]
ProductID=0
ComponentID=5
FRUID=0
DllLen=0
Updatefile=libupgrade_5.so
BoardID=65535
BoardIDList=65535
ComponentIDEx=127
DeviceID=65535
DeviceIDList=65535
Uid=0x1030abf00
MultipleSuppliersMode=1
CPLDChipNummbers=1

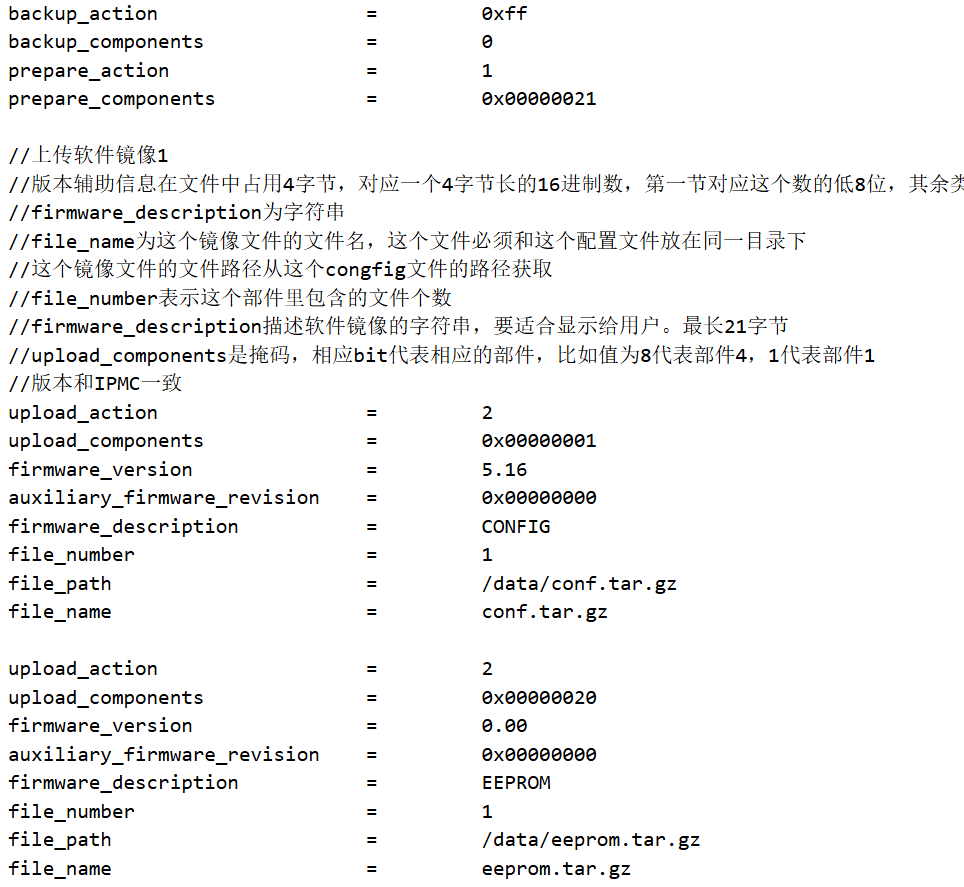

4.hpm_devkit.config文件改动如下：
//===============升级操作记录========================
//上传软件镜像1
upload_action = 2
5.更改完成后，执行指令./packet.sh package . False对CPLD进行打包，打包正常，没有报错；
执行指令hpm_signer -s signer.pem -t ts_signer.pem -T tsa.cnf -i image.filelist -o image.filelist.cms对package中生成的image.filelist进行签名，显示执行成功；
执行./packet.sh rebuild . 进行打包，显示成功，并生成了devkit.hpm文件

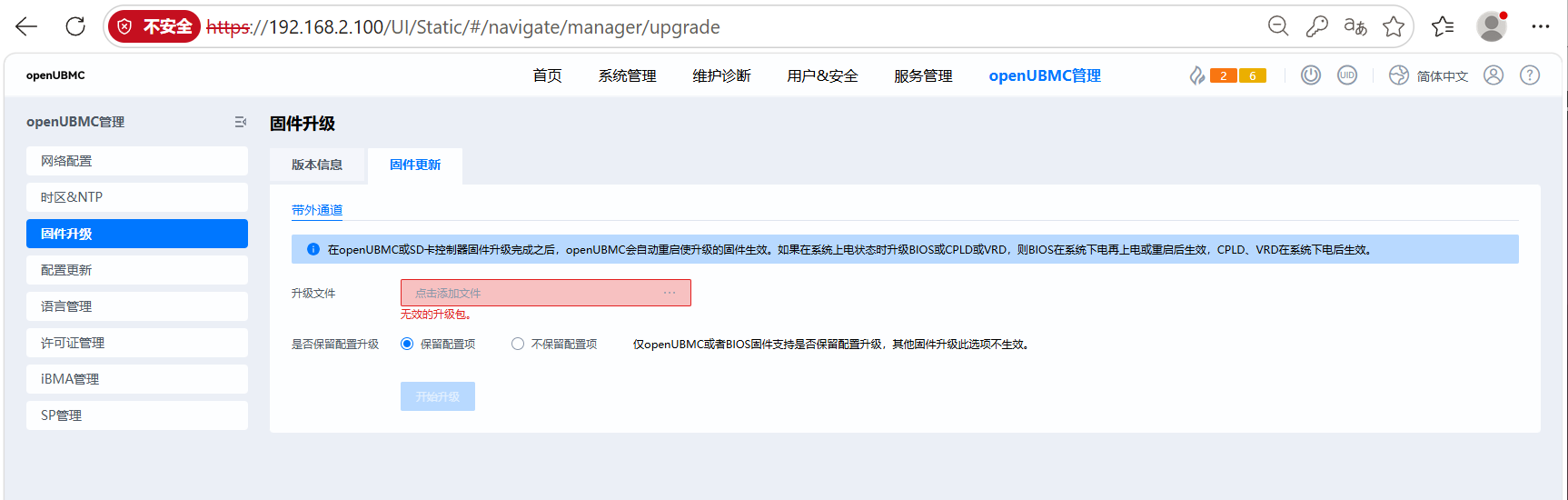

将该文件通过uBMC网页进行更新，提示无效的升级包，还需要进行什么配置还是哪里操作不对？

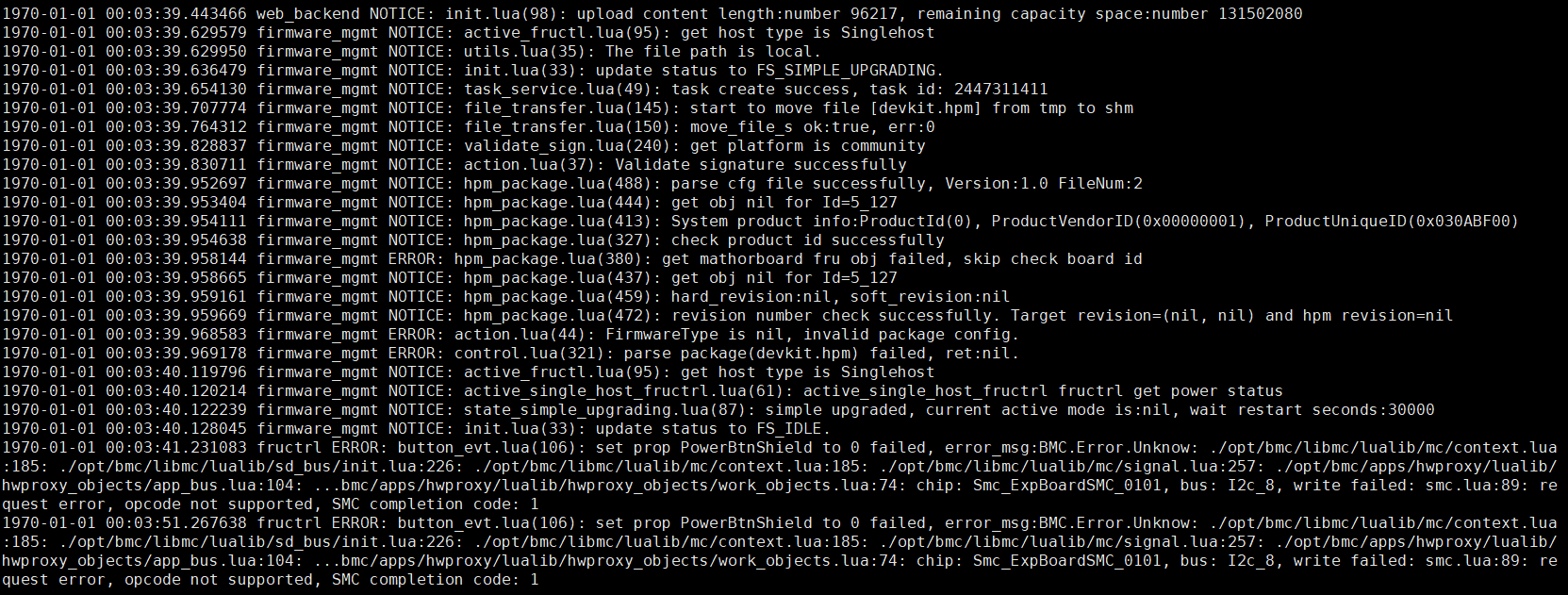

这个是升级操作是的app.log
操作系统：[如 Ubuntu 24.04]
软件版本：[如 OpenUBMC2506]
硬件配置：[如 CPU、内存等]
答案内容由AI生成，仅供参考：
您遇到的核心问题很可能源于bingo 工具版本过旧 以及 update.cfg 缺少 UpdateFileType=vme 配置
如果问题依旧，请提供完整的 app.log 和打包配置，以便进一步精准分析。
点击此处查看详细分析解答
根据您提供的问题描述和操作步骤，结合上下文中的相关信息，这里为您分析可能的原因并提供排查建议。
您按照论坛帖子中的步骤对 CPLD 进行了场外打包（修改 packet.sh、update.cfg、hpm_devkit.config），并完成了签名和 rebuild，生成了 devkit.hpm，但在 web 端升级时提示“无效的升级包”。这与已知案例高度相似，可能涉及以下几个核心因素：
bingo 工具版本过旧 在您引用的论坛帖子（参考文档块 3）中，有明确的回复指出：“从日志可以看出使用的以前开发版本的 bingo” ，并给出了两种解决方案：
方案1 ：使用发布的最新 bingo 包（如 OpenUBMC-Bingo_25.03.zip），解压后安装其中的 whl 和 deb 包，并执行卸载旧版本操作（pip3 uninstall -y script、apt remove bingo 等）。方案2 ：使用官方发布的 docker 镜像或 dockerfile 构建环境。
您当前使用的 bingo-25.12_2026.12.31_LTS_SP2.zip 可能是之前的开发版本，而非正式发布的最新版本，这很可能导致打包格式或签名机制与当前系统（OpenUBMC2506）不兼容，从而被判定为无效包。
缺少 VME 文件类型声明 在搜索结果《VME文件介绍与CPLD升级实践指南》中明确指出：
在 general_hardware 代码中，如果 CPLD 升级需要使用 VME 文件，需要在 HPM 升级包的 update.cfg 配置文件中设置 UpdateFileType=vme 。该配置用于告知升级框架按 VME 路径解析与执行后续流程。
您提供的 update.cfg 中并未包含该字段。如果不设置此字段，系统可能无法识别文件为 VME 类型，进而按默认（非 VME）路径解析失败。
签名证书问题 从您提供的升级日志（文档块2中的类似日志）可以看到关键错误：
validate_sign.lua:178: An error occurred during the firmware upgrade process. Details: add pss root certificate failed, code ffffff
这表示添加 PSS 根证书失败，导致签名验证失败，最终返回 InvalidFirmwarePackage。虽然您已将 rootca.crl 重命名为 crldata.crl 放入指定目录，但可能仍存在证书链不完整、证书格式不正确或路径配置问题。
包类型被误认为“非社区包” 在文档块1的回复中，有提示：“报错信息显示CPLD包未被识别为社区包”，这通常与打包时的产品标识（如 uid、ComponentID 等）配置不正确有关，或缺少社区包特有的标识字段。
结合上述原因，请按顺序检查以下内容：
UpdateFileType 配置在 update.cfg 的 [Firmware] 部分（或对应字段）中增加：
UpdateFileType=vme
确保升级框架能够正确识别 VME 文件并走对应的升级链路。
确认 crldata.crl 文件内容正确，且与您使用的 signer.pem 和 ts_signer.pem 配套。
检查 /usr/share/bingo/csr_packet/ 目录访问权限，确保服务能够读取。
尝试使用官方文档中提供的标准 signer.pem 和 ts_signer.pem 重新签名（注意论坛中建议使用最新的签名工具），排除证书过期或算法不匹配问题。
对比社区提供的标准 hpm_devkit.config 和 update.cfg 模板，确保 uid、ComponentID、prepare_components 等字段与目标硬件匹配（例如您使用的 Uid=0x1030abf00 需确认是否对应实际设备）。
确认 packet.sh 中所有 .vme 文件的路径和命名符合要求（如 cpld.vme 等）。
若以上均无问题，请重新抓取升级时的 app.log，重点检查：
是否还有 add pss root certificate failed 错误；
是否出现 parse package ... failed 的详细原因；
是否有提示包类型未被识别的信息。
您遇到的核心问题很可能源于bingo 工具版本过旧 以及 update.cfg 缺少 UpdateFileType=vme 配置
如果问题依旧，请提供完整的 app.log 和打包配置，以便进一步精准分析。

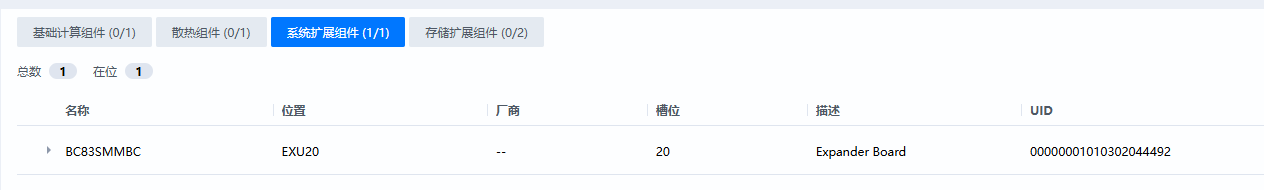

update.cfg里面的UID不是0x多少，是板卡的UID。这种格式00000001030302023925。具体UID是多少，需要看你升级CPLD板卡上的UID。你可以在BMC web页面的 [系统管理–> 组件]中查询对应板卡的UID
您好，我按照我项目的UId对update.cfg进行了更改，这个UId是从哪里获取的？

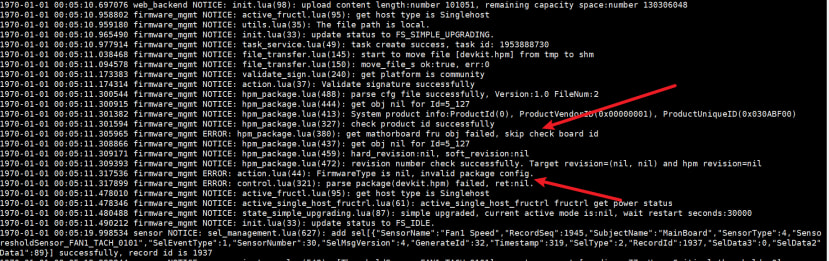

重新编译后，烧录还是提示无效的升级包，报错信息如下，像是packge包无效编译：

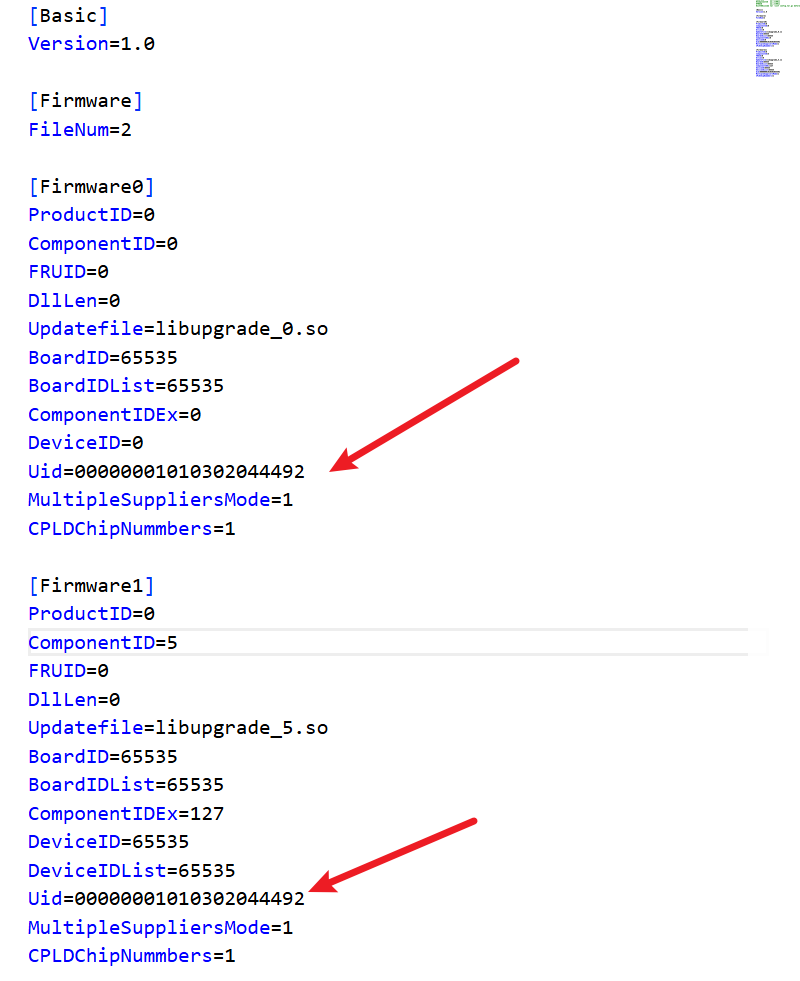

你在打包前，有哪些文件？我这边update.cfg配置如下：
[Basic]
Version=1.0
Revision=14
[Firmware]
FileNum=2
[Firmware0]
ProductID=0
ComponentID=0
FRUID=0
DllLen=0
Updatefile=libupgrade_0.so
BoardID=65535
BoardIDList=65535
Uid=00000001030302023925
MultipleSuppliersMode=1
CPLDChipNummbers=1
[Firmware1]
ProductID=0
ComponentID=5
FRUID=0
DllLen=0
Updatefile=libupgrade_5.so
BoardID=65535
BoardIDList=65535
Uid=00000001030302023925
MultipleSuppliersMode=1
CPLDChipNummbers=1
你用我的配置，改一下UID打包试一下
我用的最新bingo-26.06_2026.06.30.zip版本的bingo，按照您之前的流程，将rootca.crl重命名为crldata.crl，放入/usr/share/bingo/csr_packet文件夹中；改了packet.sh中*.bin改成了*.vme,上文中改了function update_image_filelist函数，现在update.cfg按您的配置改了；hpm_kevkit.config文件配置也是按照您的值改了

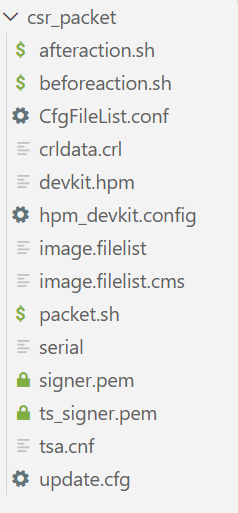

编译前像文件夹中传了cpld.vme文件和一个空功能的valid.vme文件，我的signer.pem、ts_signer.pem、tsa.cnf文件也都放到了csr_packet文件夹中了，然后执行了./packet.sh package . False 、、、 hpm_signer -s signer.pem -t ts_signer.pem -T tsa.cnf -i image.filelist -o image.filelist.cms、、、./packet.sh rebuild .三条指令生成了最终的devkit.hpm文件
这一步操作的打印有吗？不确定你脚本中这一步是不是有问题。你可以看一下packet.sh这个脚本文件。
更换update.cfg文件后，校验过了，用我们的UId也能校验过，但是显示更新失败，错误log显示如下：
1970-01-01 01:22:02.792190 web_backend NOTICE: init.lua(98): upload content length:number 100910, remaining capacity space:number 130306048worker : start action in workerworker : execute before action script successfully
lisongwei
September 10, 2026, 3:23am
10
no match component: firmware uid = 00000001010302044492

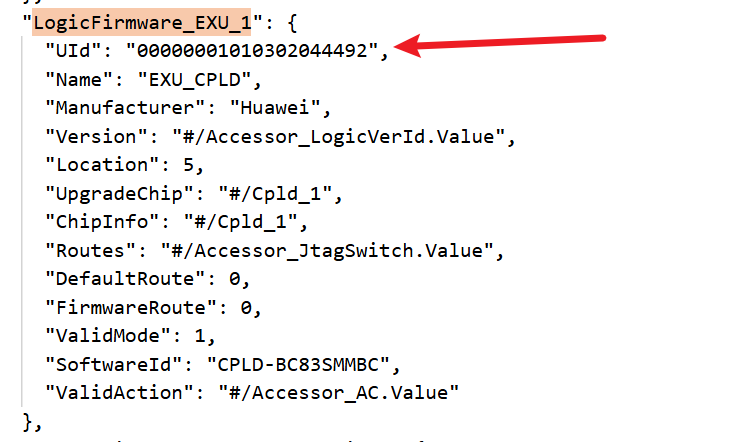

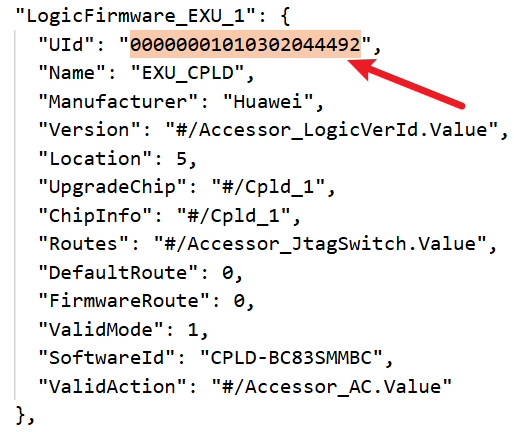

刚才LogicFirmware_EXU_1中UId改成了00000001030302023925
但是网页还是显示00000001010302044492

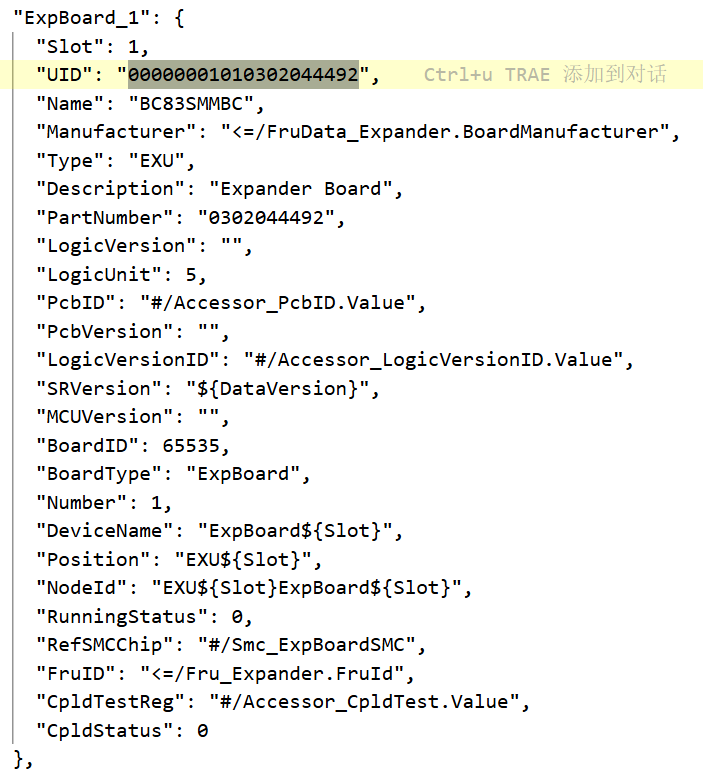

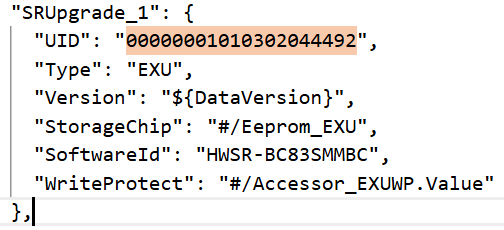

查了sr下，还有ExpBoard_1和SRUpgrade_1中Uid是00000001010302044492
将LogicFirmware_EXU_1中的ID改成00000001010302044492后，网页升级显示升级成功了，但是重新上电后，CPLD不启动了，请问是什么原因？

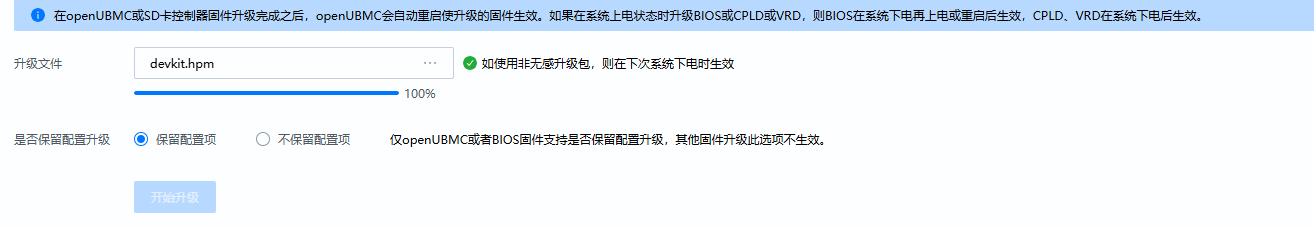

这个是网页操作升级的成功的界面
下面是烧录日志：
1970-01-01 00:19:44.416968 web_backend NOTICE: init.lua(98): upload content length:number 100910, remaining capacity space:number 129933312worker : start action in workerworker : execute before action script successfullyload_cpld_single worker : start action in workerworker : execute finish action script successfully
ryan1989
September 10, 2026, 7:01am
14
你这个packet.sh脚本是不是只是生成了hpm包，但是没有对包进行签名，所以导致提示无效的升级包，可以搜下固件签名，论坛应该有帖子
更换了update.cfg内容，网页已经提示升级成功了，但是cpld没有正常启动，日志打印在上个链接中已经粘贴出来了
ryan1989
September 10, 2026, 7:08am
16
升级完成了有整机AC过么？ 之前有遇到过I2C接口生成CPLD 整机AC不生效是由于CPLD固件本身的问题，得找CPLD的大佬看看
这个AC过程是CPLD自己执行还是需要uBMC这边发指令？
ryan1989
September 10, 2026, 7:11am
18
如果当前系统是关机状态的话就会自动执行AC，当前是开机状态的话那就需要你手动电源控制进行强制下电之后就会AC了； 或者简单点你直接拔电源线
直接拔电源线后，重新上电CPLD不启动了，由于BMC的电也是CPLD控制的，BMC也没正常启动，能确定的是CPLD确实被执行了，但是不能启动
之前拔了间隔时间太短，等10秒后重新上电CPLD更新过来了
正常来说，升级CPLD后，OS在下电情况下BMC应该会自动AC重启的
openUBMC_ming:
空功能的valid.vme文件
请教个问题，在您其他帖子中，我看到需要valid.vme是个空功能函数即可，这个不是随便生成一个之后共用就可以吗？我在测试中发现，板卡中比如用的我1.0.0版本的程序，后来我更换了1.0.1版本，并在1.0.1版本基础上生成了一个空功能的valid.vme函数，我实测在1.0.0基础上升级1.0.1，网页提示成功了，但是CPLD实际电都没控上，我在1.0.1基础上升级其他版本，用的1.0.1的valid.vme函数，都能正常升级，这是什么原因？
步骤1：更换为最新版 bingo 工具
