一、thermal_mgmt介绍
散热器件管理组件，提供散热器件状态监测、调速、异常告警和基础信息收集与展示的功能。
代码目录结构
device_tree: --设备树相关实现
adapters:
14100363_0000000xxxxxxxxxxxxx --14100363_0000000xxxxxxxxxxxxx单板对应adapter实现
14100363_0000000xxxxxxxxxxxxx --14100363_0000000xxxxxxxxxxxxx单板对应adapter实现
thermal_common:
pwm_channel.lua: -- pwm_channel对象，用于描述共pwm通道场景
Fan.lua -- 单风扇PWM设置默认实现
FanGroup.lua -- 风扇组默认实现
Fans.lua -- PWM批量下发默认实现
PumpGroup.lua -- 泵组默认实现
manufacture：
thermal_mgmt_manufacture.lua --装备测试项代码
src:
lualib:
ipmi_service:
fan_ipmi.lua --风扇ipmi实现
valve_ipmi.lua --电磁阀ipmi实现
basic_cooling_config.lua --基础散热配置对象管理
fan_group.lua --风扇组对象管理
fan_info.lua --faninfo对象管理
fan_object.lua --fan对象管理
fan_service.lua --风扇服务
fan_type_object.lua --fantype对象管理
fans_object.lua --fans对象管理
metric_collect.lua --数据采集
power_supplies.lua --电源风扇管理
pump_object.lua --pump对象管理
pumps_object.lua --pumps象管理
thermal_mgmt_app.lua --app入口
thermal_mgmt_utils.lua --散热组件工具函数实现
valve_enums.lua --电磁阀枚举
valve_object.lua --valve对象管理
valve_service.lua --电磁阀服务
valves_object.lua --valves对象管理

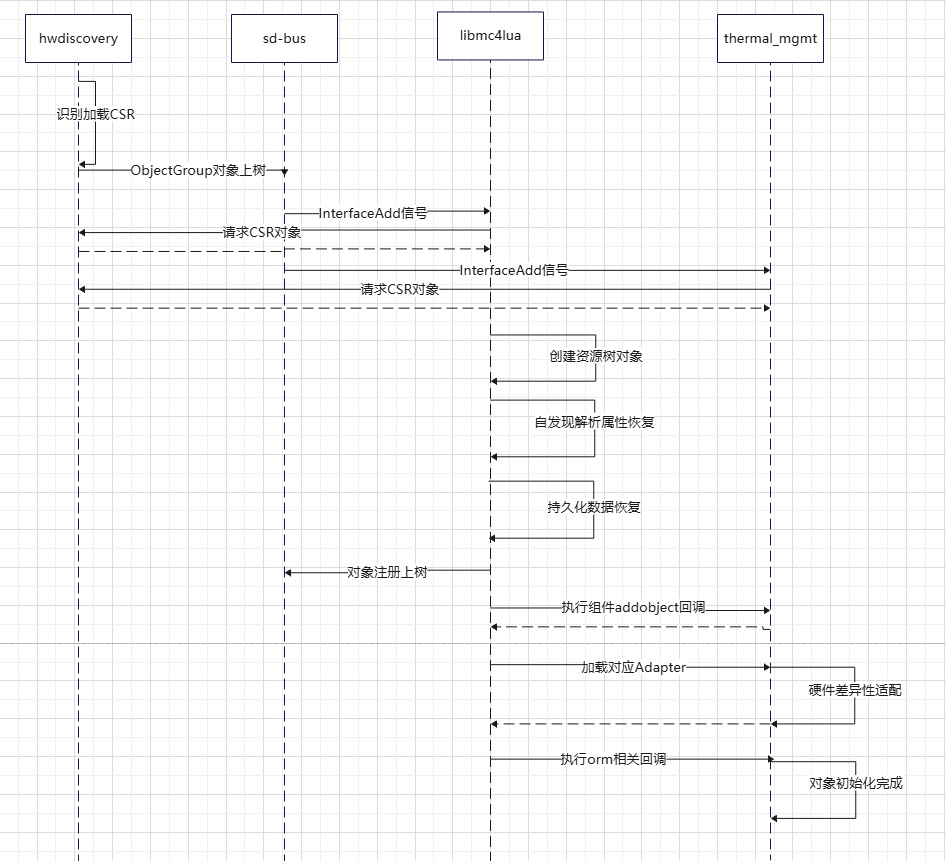

二、风扇加载流程
1、自发现识别加载CSR
2、自发现上树ObejctGroup对象
3、sd-bus发送InterfaceAdd信号给各个组件
4、各个组件向自发现请求CSR对象（解析出来的CSR文本）
5、libmc4lua创建资源树对象
6、libmc4lua将自发现解析出来的属性赋值给对象
7、libmc4lua从持久化恢复数据到对象上
8、libmc4lua把对象注册上树
9、调用各个组件的addobject回调
10、执行组件设备树的差异性适配
11、执行orm初始化回调，对象初始化完成
三、风扇CSR适配
1、配置风扇转速信息、在位信息、PWM信息（通常位于风扇板上）
"Scanner_Fan1_Presence": {
"Chip": "#/Smc_FanBoardSMC",
"Offset": 402656001,
"Size": 1,
"Mask": 1,
"Type": 0,
"Period": 2000,
"Debounce": "None",
"ScanEnabled": "<=/Scanner_PowerGood.Value",
"NominalValue": 1,
"@Default": {
"ScanEnabled": 0
},
"Value": 0
}
}
"Scanner_Fan1_FSpeed": {
"Chip": "#/Smc_FanBoardSMC", # 关联的chip
"Offset": 402657025, # 偏移
"Size": 4, # 读取数据长度
"Mask": 4294901760, # 位读时有效，从硬件读取数据后与掩码按位与操作
"Type": 0, # 读类型，0：位读，1：块读
"Period": 1000, # 扫描周期，单位ms
"Debounce": "None", # 防抖类型
"Value": 0 # 读值
}
"Accessor_Fan1_PWM": {
"Chip": "#/Smc_FanBoardSMC", # 关联的chip
"Offset": 402657281, # 偏移
"Size": 1, # 读取数据长度
"Mask": 255, # 位读时有效，从硬件读取数据后与掩码按位与操作
"Type": 0, # 读类型，0：位读，1：块读
"Value": 0 # 读值
}
2、配置风扇chip（通常位于风扇板上，用作风扇板风扇PWM设置）
"Chip_Fan_PWM": {
"OffsetWidth": 4,
"AddrWidth": 4,
"Address": 96
}
Fans_0": {
"PWMChip": "#/Chip_Fan_PWM", # 关联Chip对象
SetPWMCmd": 402657792 # SMC命令
}
3、配置风扇CSR（通常位于风扇板上）
"Fan_1": {
"FanId": 1, # 风扇ID
"Slot": 1, # 风扇槽位
"FrontPresence": "<=/Scanner_Fan1_Presence.Value", # 前转子在位状态 1：在位；0：不在位
"RearPresence": "<=/Scanner_Fan1_Presence.Value", # 后转子在位状态 1：在位；0：不在位
"FrontSpeed": "<=/Scanner_Fan1_FSpeed.Value", # 前转子转速
"RearSpeed": "<=/Scanner_Fan1_RSpeed.Value", # 后转子转速
"HardwarePWM": "#/Accessor_Fan1_PWM.Value", # 硬件占空比 从硬件获取的占空比信息
"SystemId": 1, # 系统Id
"FrontStatus": 0, # 前转子状态 由软件进行刷新
"RearStatus": 0, # 后转子状态 由软件进行刷新
"MaxSupportedPWM": 255, # 该风扇支持的最大占空比
"IdentifySpeedLevel": 35, # 风扇型号识别时使用的转速级别
"Position": "CLU${Slot}", # 风扇的位置 如 CLU1
"PowerGood": "<=/Scanner_PowerGood.Value" # OS上下电信息
}
"FanType_1": {
"Name": "8038+", # 风扇型号
"Index": 1, # 风扇型号的索引
"IsTwins": true, # 是否为双转子风扇
"FrontMaxSpeed": 15000, # 前转子最大转速
"RearMaxSpeed": 15000, # 后转子最大转速
"IdentifyRangeLow": 3230, # 风扇型号识别转速左区间
"IdentifyRangeHigh": 4750, # 风扇型号识别转速右区间
"PartNumber": "02314BLG", # 部件编码
"BOM": "BOM32030275", # BOM编码
"SystemId": 1 # 系统Id
}
5、调试
例：风扇4后转子转速查询
busctl --user call bmc.kepler.hwproxy /bmc/kepler/Chip/Smc/Smc_FanBoardSMC_010103 bmc.kepler.Chip.BlockIO Read a{ss}uu 0 0x18000F04 2
ay 2 236 4
解释：/bmc/kepler/Chip/Smc/Smc_FanBoardSMC_010103：对应Chip的资源树路径（根据环境上路径进行调整）
bmc.kepler.Chip.BlockIO：资源树块读写接口
Read：方法名
a{ss}uu：请求参数签名，其中a{ss}为上下文可以直接填0，第一个u代表偏移，第二个u代表读取字节数
236 = 0xEC
则转速为:0x04EC = 1260

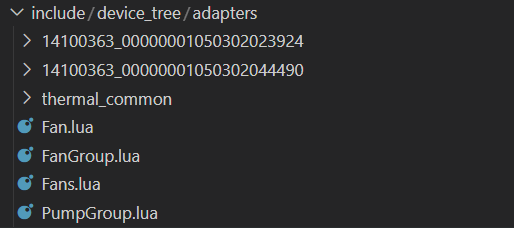

四、风扇设备树适配
风扇板差异，风扇转速设置方式可能有所不同，如共PWM通道场景，通过设备树在不同风扇板下实现该差异性。设备树加载通用模型，与通用逻辑不一致的需要自行在对应的csr目录下补充adapter, 在init()函数中声明各接口
1、Fan
提供接口如下
| 接口 | 描述 |
|---|---|
| SetFanExpectedPWM | 设置期望占空比 |
| SetFanPWM | 设置风扇占空比 （校验风扇是否在位且型号已识别） |
| SetFanHardwarePWM | 设置风扇占空比 （无校验） |
| Configurable | 风扇是否在位且型号已识别 |
2、Fans
提供接口如下
| 接口 | 描述 |
|---|---|
| SetFansPWM | 批量设置风扇占空比 |

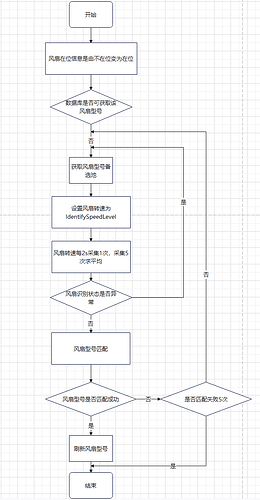

五、风扇型号加载流程
风扇型号识别备选池由配置的FanType对象决定。通过Fan对象下配置的IdentifySpeedLevel属性明确该风扇风扇识别时的使用的PWM，当设置该PWM下，风扇转速处于FanType IdentifyRangeLow与IdentifyRangeHigh之间，则认为风扇类型为该FanType
六、常见踩坑点及注意事项
1、风扇转速下发不生效
可优先设置手动模式后，使用smc命令进行占空比下发与查询排除CSR配置问题
（1）设置手动模式
ipmcset -d fanmode -v 1 0
Set fan mode successfully.
Current Mode: manual
Time out : 100000000 seconds
（2）占空比设置
mdbctl call Smc_FanBoardSMC_010103 bmc.kepler.Chip.BlockIO Write 0 0x18001000
4 254 254 254 254
（3）占空比查询
mdbctl call Smc_FanBoardSMC_010103 bmc.kepler.Chip.BlockIO Read 0 0x18001100 4
[89,89,89,89]
2、风扇类型识别错误
关键日志
identify fan%d model successfully. identify_cnt = %d. record_pwm = [%s], record_speed = [%s]
record_pwm 应当每个都是MaxSupportedPWM * IdentifySpeedLevel，record_speed应当每个都在预期的IdentifyRangeLow和IdentifyRangeHigh之间。
如果record_pwm 符合预期但是record_speed不符合预期，则是硬件问题。如果record_pwm出现不一致的或者不是MaxSupportedPWM * IdentifySpeedLevel的，可能问题点：
1.thermal_mgmt软件问题，需要排查是否在风扇转速识别过程中没正确拦截其余PWM设置任务，识别风扇型号PWM被覆盖
2.Accessor_Fan1_PWM寄存器无法写入
3.框架上报的值错误，可以手动读寄存器与资源树上的值进行对比
