openUBMC ipmi 中的白名单黑名单打开命令配置白名单类名

yctco_huaconghui · 2025 年7 月 3 日 07:28

背景
客户提出关闭带内发ipmi 命令能力，经了解 ipmi 黑白名单可实现
诉求
1、open UBMC 如何打开白/黑名单命令是啥
2、功能类名叫啥

baominmin · 2025 年7 月 3 日 07:45

查询防火墙黑白名单状态
ipmitool -I lanplus -H xx -U xx-P xx -C 17 raw 0x30 0x93 0xdb 0x07 0 0x4c
返回
db 07 00 status mode
status 0-关闭 1-开启
mode 0-黑名单 1-白名单 ff-关闭

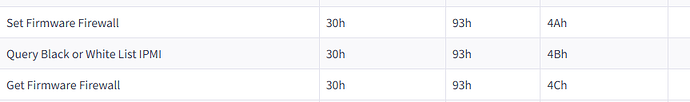

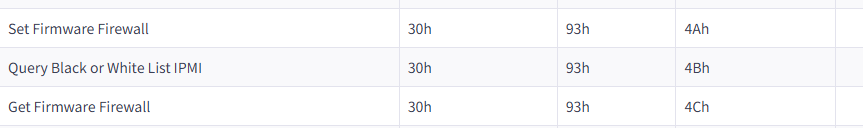

image863×128 8.82 KB
配置类名
RestrictedIPMICmdList

duzhou13_51cdj · 2025 年7 月 7 日 02:24

防火墙黑白名单相关命令

1、Set Firmware Firewall

ipmitool raw 0x30 0x93 <manu_id> 0x4a <status> <mode> <clear_flag>
rsp: <completion_code> <manu_id>

字段名称	字段说明
manu_id	厂商ID，固定3个字节
status	防火墙使能状态 0：Disable 1：Enable
mode	防火墙模式当status为Disable： mode配置为0xff 当status为Enable： 0：BlackList 1：WhiteList
clear_flag	清除标记当`status`为Disable：该字段不生效当`status` 为Enable： 0：防火墙使能不清空黑白名单 1：防火墙使能同时清空黑白名单

2、Query Black or White List IPMI

ipmitool raw 0x30 0x93 <manu_id> 0x4b <type> <id>
rsp: <completion_code> <manu_id> <count> <length> <item>

字段名称	字段说明
manu_id	厂商ID，固定3个字节
type	查询的名单类型 0：BlackList 1：WhiteList
id	查询的黑白名单条目的索引，如id为1，表示查询第一条 id取值为0时同1
count	查询的名单的条目数量
length	返回的条目的长度
item	条目的内容

3、Get Firmware Firewall

ipmitool raw 0x30 0x93 <manu_id> 0x4c
rsp: <completion_code> <manu_id> <status> <mode>

字段名称	字段说明
manu_id	厂商ID，固定3个字节
status	防火墙使能状态 0：Disable 1：Enable
mode	防火墙模式当status为Disable： mode返回0xff 当status为Enable： 0：BlackList 1：WhiteList

功能类名

Firewall

arch · 2025 年7 月 7 日 02:39

IPMI 固件防火墙配置与黑 / 白名单验证全攻略

(适用于 NetFn 0x30 专用命令)

1 名词解释与通用字段

字段	值 / 说明
NetFn	`0x30`（厂商自定义）
CMD (防火墙)	`0x93`
CMD (升级控制)	`0x91`
Manufacturer ID	3 Byte 小端序；示例 (0x0007DB) → `0xDB 0x07 0x00`
BT 通道号	`0x08`
全通道通配	`0xFF`

下文所有原始报文及脚本参数均以 十六进制字节、带 0x 前缀 给出，确保可直接复制到 ipmitool raw。

2 子命令速查表

子命令码	功能	章节
`0x4A`	设置固件防火墙（启用 / 模式 / 清表）	§ 3
`0x3F`	添加 / 删除黑白名单条目	§ 4
`0x4B`	查询黑 / 白名单条目	§ 5
`0x4C`	获取防火墙启用状态与模式	§ 6

3 设置固件防火墙 (Sub Cmd `0x4A`)

Byte	字段	取值	说明
1‑3	Manufacturer ID	`0xDB 0x07 0x00`
4	Sub Cmd	0x4A	固定
5	Firewall Status	`0x01`=Enable `0x00`=Disable
6	Mode	Status=1 时有效：`0x01`=WhiteList `0x00`=BlackList；Status=0 时填 `0xFF`
7	Clear Flag	Status=1 时有效：`0x01`=清空表 `0x00`=保留
8‑10	Reserved	`0x00 0x00 0x00`

示例：启用白名单并清空旧表

0x30 0x93  0xDB 0x07 0x00  0x4A  0x01  0x01  0x01  0x00 0x00 0x00

4 管理黑 / 白名单 (Sub Cmd `0x3F`)

Byte	字段	取值	说明
1‑3	Manufacturer ID	`0xDB 0x07 0x00`
4	Sub Cmd	0x3F
5	Parameter	`0x00`=黑名单 `0x01`=白名单
6	Option	`0x00`=添加 `0x01`=删除
7	Read / Write	`0x00`=read `0x01`=write
8	NetFn	—	目标指令 NetFn
9	CMD	—	目标指令 CMD
10	Channel	黑名单：`0x08`=BT通道 `0xFF`=所有通道；白名单：`0x08`=BT通道 `0xFF`=无效
11‑n	Data	≤ 30 Byte	目标指令 Request Data；无参数可省略。

若报文中未包含 data 段，则表示屏蔽整个 netfn + cmd 命令，不论其携带何种 data，一律禁止执行。
若报文中包含 data 段，则表示仅屏蔽该命令在携带特定 data 参数时的执行行为。若 data 内容不同，该命令仍可被允许执行。

5 查询黑 / 白名单 (Sub Cmd `0x4B`)

Byte	字段	说明
1‑3	Manufacturer ID	`0xDB 0x07 0x00`
4	Sub Cmd	0x4B
5	List Type	`0x00`=黑名单 `0x01`=白名单
6	ID	`0x00`‑`0xFF` (0=第 1 条)

响应要点

Byte 5 = 名单总条数 M；
Byte 6 … = Len NetFn CMD Chan Data…（单条记录）。

6 获取防火墙状态 (Sub Cmd `0x4C`)

Byte	字段	说明
1‑3	Manufacturer ID	`0xDB 0x07 0x00`
4	Sub Cmd	0x4C

Byte	返回字段	说明
5	Firewall Status	`0x00`=关闭 `0x01`=开启
6	Mode	Status=1：`0x00`=黑名单 `0x01`=白名单；Status=0：`0xFF`

7 用例合集（含固件升级命令验证）

被测指令：NetFn 0x30 / CMD 0x91 / Sub Cmd 0x06 / Op 0xAA（启动升级）。

7‑1 黑名单：阻断升级命令

# 1) 启用黑名单
0x30 0x93 0xDB 0x07 0x00  0x4A 0x01 0x00 0xFF 0x00 0x00 0x00
# 2) 将升级命令加入黑名单
0x30 0x93 0xDB 0x07 0x00  0x3F 0x00 0x00 0x01  0x30 0x91 0x08

7‑2 白名单：仅允许升级命令

# 1) 启用白名单并清空
0x30 0x93 0xDB 0x07 0x00  0x4A 0x01 0x01 0x01 0x00 0x00 0x00
# 2) 仅添加升级命令到白名单
0x30 0x93 0xDB 0x07 0x00  0x3F 0x01 0x00 0x01  0x30 0x91 0x08

7‑3 批量添加两条指令到黑名单

# 切回黑名单模式但保留列表
0x30 0x93 0xDB 0x07 0x00  0x4A 0x01 0x00 0x00 0x00 0x00 0x00
# 仅添加升级命令到黑名单
0x30 0x93 0xDB 0x07 0x00  0x3F 0x00 0x00 0x01  0x30 0x91 0x08

8 Shell 批量脚本示例（一次操作 20 台 BMC）

脚本文件： ipmi_firewall_batch.sh

#!/usr/bin/env bash
# 批量为 20 台 BMC 启用白名单并仅放行升级命令
# 固定参数：
#   Manufacturer ID  : 0xDB 0x07 0x00 (示例厂商)
#   升级命令 NetFn/CMD: 0x30 0x91
#   BT 通道          : 0x08
#   默认账户         : admin / pass

MANUF="0xDB 0x07 0x00"                     # 厂商 ID，带 0x 前缀
ENABLE_WHITE="0x4A 0x01 0x01 0x01 0x00 0x00 0x00" # 启用白名单 + 清表
ADD_UPGRADE="0x3F 0x01 0x00 0x01 0x30 0x91 0x08"  # 将升级命令加入白名单
GET_STATUS="0x4C"                                 # 查询状态

# 20 台 BMC IP（示例段 192.168.1.100–119）
HOSTS=(192.168.1.{100..119})

for HOST in "${HOSTS[@]}"; do
  echo "==== $HOST ===="
  # 1) 启用白名单并清空旧表
  ipmitool -I lanplus -H "$HOST" -U admin -P pass raw 0x30 0x93 $MANUF $ENABLE_WHITE
  # 2) 仅添加升级命令
  ipmitool -I lanplus -H "$HOST" -U admin -P pass raw 0x30 0x93 $MANUF $ADD_UPGRADE
  # 3) 读取防火墙状态（返回 0x00 0x01 ⇒ Enabled / WhiteList）
  STATUS=$(ipmitool -I lanplus -H "$HOST" -U admin -P pass raw 0x30 0x93 $MANUF $GET_STATUS)
  echo "Status Bytes: $STATUS"
done

说明：大多数 ipmitool 版本支持 0x 前缀；如遇异常，可移除前缀并保持空格分隔。

arch · 2025 年7 月 7 日 02:40

如果你觉得我的教程对你有帮助，不妨点个赞+解决方案支持一下～
顺带提一句，前面几篇教程大多没有涉及添加/删除命令的实际操作，可能只是照文档复述了一遍。
我这边提供了完整可用的解决方案，欢迎优先参考！
