前置评审
评审背景

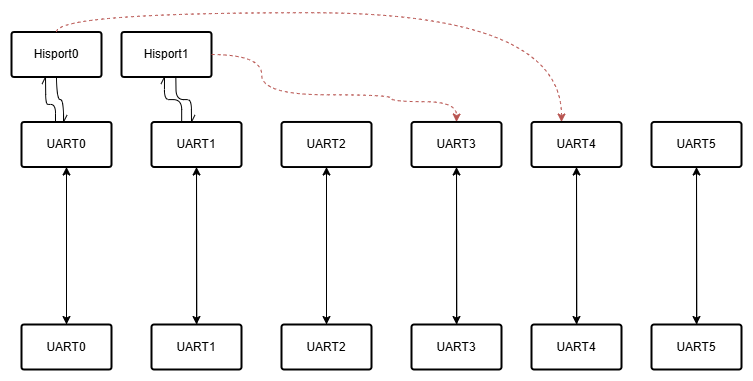

- 某机型支持uart over hisport。在使用uart over hisport 时 host uart的sol功能不可用，hisport存在多个tx和一个rx，在初始化时需要将host uart的tx连到uart3或者uart4的rx上进行串口录音记录。这种连接是单向连接，当前已在Hardware SIG上评审，由SerialManagement对象的CSR属性
ConnectMode承载连接方式（单向连接或者双向连接） - 在实现该单向连接时，需要新增SerialManagement对象，去表示"UART0(或UART1)连接UART4(或UART3)"
当前现状以及差距
现状
- 实现该机型的串口录音需要新增SerialManagement对象去做单向连接
- 当前配置了SerialManagement对象，北向接口就会感知到，如下所示
ipmcset -d serialdir -v
Usage: ipmcset -d serialdir -v <option> [-s <systemid>]
Options are:
0 Serial switch from PANEL COM to SYS COM
1 Serial switch from PANEL COM to BMC COM
2 Serial switch from SOL COM to SYS COM
3 Serial switch from SOL COM to BMC COM
4 Serial switch from SOL COM to CARD COM1
5 Serial switch from SOL COM to CARD COM2
254 Serial switch from PANEL COM to CLOSE
差距
- 实现该机型的串口录音需要新增SerialManagement对象去做单向连接，由于Uart0的tx连接到UART3或者UART4的rx，仅属于内部连接，对外无需感知。
解决方案
- 新增资源协作接口属性
Visible，表示SerialManagement对象是否对外可见。北向接口根据此属性去判断是否需要对外展示
决策点1 SerialManagement对象下新增资源协作接口属性Visible
path：/bmc/kepler/Managers/:ManagerId/SerialManagement/:Id（原有）
interface： bmc.kepler.Managers.SerialManagement（原有）
| 项 | 说明 |
|---|---|
| 属性名称 | Visible |
| 属性类型 | Boolen |
| 属性读写 | 只读 |
| 属性权限 | R：ReadOnly W：不涉及 |
| 属性广播 | false |
| 属性值来源 | CSR |
| 默认值 | true |
| 持久化 | 否 |
| 属性说明 | 串口连接是否可见 取值： true:表示对外可见 false:表示对外不可见。 |
示例：
"SerialManagement_1": {
"Id": 1,
"Description": "PORT2连接UART2",
"Availability": 1,
"RetainedPolicy": 0,
"ConnectStatus": 0,
"ConnectStatusResetPer": 0,
"SrcSerial": 18,
"Source": "PANEL COM",
"SourceId": 1,
"DestSerial": 2,
"Destination": "BMC COM",
"DestinationId": 4,
"ConnectMode":0,
"Visible":true
}
评审结论
通过，不需要新增资源协作接口属性，可以复用资源协作接口 bmc.kepler.Managers.SerialManagement 中的属性 Availability ，并且扩展取值范围，新增取值为 2，含义为：当前配置的串口可用但不可见；同时需要在 BMC SDK 中串口管理以及SOL管理中进行取值 2 的功能扩展适配。
