简介
IPMI，全称Intelligent Platform Management Interface(智能平台管理接口)，是一组用于带外管理的计算机接口规范。用户可以利用IPMI监视服务器的物理健康特征，如温度、电压、风扇工作状态、电源状态等。而且更为重要的是IPMI是一个开放的免费标准，用户无需为使用该标准而支付额外的费用。
在之前的教学中，我们学习了如何新增一个组件，接下来我们来学习如何为一个组件新增一条IPMI命令。
命令定义
-
若是首次添加IPMI命令，需在组件根目录/mds目录下添加ipmi.json文件，当前组件的所有IPMI命令均定义在该文件中；
-
ipmi.json文件结构:
{ "package": "Hello_openUBMCIpmiCmds", "cmds": { "FirstIpmiCmd": { "netfn": "0x00", "cmd": "0x00", "priority": "Default", "role": "Administrator", "privilege": ["UserMgmt"], "sysLockedPolicy": "Forbidden", "req": [ { "data": "SubCmd", "baseType": "U8", "len": "1B", "value": "0x01" }, { "data": "DataLen", "baseType": "U8", "len": "1B" }, { "data": "Data", "baseType": "String", "len": "*" } ], "rsp": [ { "data": "CompletionCode", "baseType": "U8", "len": "1B" }, { "data": "ManufactureId", "baseType": "U32", "len": "3B", "customizedRule": "Manufacturer" } ] } } }- package：IPMI命令包的名称，一般使用‘组件名IpmiCmds’的大驼峰命名风格；
- cmds：所有IPMI命令定义的集合；
- FirstIpmiCmd: 此条IPMI命令的名称，使用大驼峰命名，同一个组件内的命令名称不可重复
-
命令字段说明：
- netfn：网络功能码，16进制数字符串；
- cmd：命令字，16进制数字符串；
- priority：命令优先级，当某些命令字的netfn、cmd等取值相同时，命令会优先发送至优先级更高的那条，优先级由高到底为：EndUser、OBM、ODM、OEM、Default
- role：可执行此IPMI命令的角色限制，可选角色有Unspecified、Callback、User、Operator、Administrator、OEM；
- privilege：命令执行权限，支持配置多个，用户需同时所有配置权限才可执行命令，命令取值为openUBMC九大权限定义：UserMgmt、BasicSetting、KVMMgmt、VMMMgmt、SecurityMgmt、PowerMgmt、DiagnoseMgmt、ReadOnly、ConfigureSelf；
- sysLockedPolicy：表示系统锁定时此命令能否执行，可选值：Allowed、Forbidden；
-
请求响应说明：
- req、rsp分别为命令的请求和响应数据，其结构为数组
- data：为字段名称，大驼峰风格；
- baseType：为字段数据类型，可取值U8、U1、U32、U8、String等；
- len：字符串长度，b为bit，B为字节，*为变长；若命数据含有数个以bit为长度定义的字段，即可在定义长度时使用b，对多个bit长度字段拼接；对于变长的数据，
- value：表示此字段的固定取值，用于过滤；
- customizedRole: 厂商ID定制规则，命令中涉及厂商ID字段必须配置；
自动生成
ipmi.json定义了新命令后，在组件仓根目录下执行命令bingo gen自动生成ipmi相关代码，生成文件：
- service.lua: 首次添加ipmi命令时，会在此类中生成ipmi命令注册相关代码；
- ipmi.lua: ipmi命令对象的实例集合；
- ipmi_message.lua: ipmi命令的请求和响应集合；
- FirstIpmiCmd.lua: 此条ipmi命令的请求和响应消息对象实例化和参数校验；
自动生成的文件一般无需更改，可直接使用。
命令功能实现
-

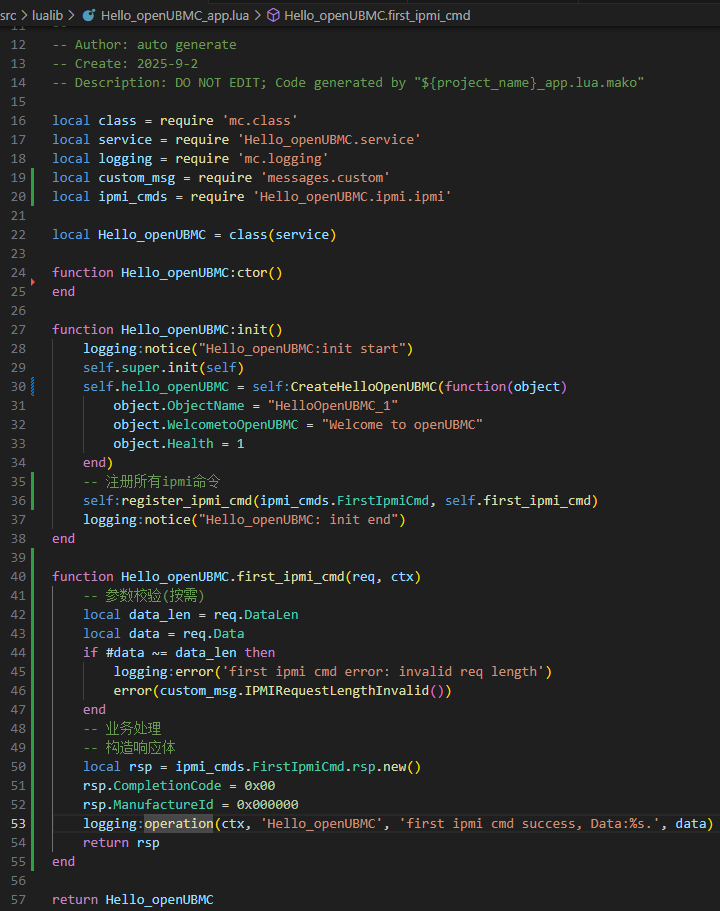

注册ipmi命令回调函数：
- 组件名_app.lua文件中有组件的初始化流程，需要在组件初始化时注册所有ipmi命令的回调函数；
- 组件名_app类继承于组件服务基类，基类中提供了regisiter_ipmi_cmd方法用于注册ipmi命令回调；
- regisiter_ipmi_cmd函数有两个参数，分别为ipmi命令的实例、ipmi命令的回调函数；回调函数存在2个入参分别为请求体req和上下文ctx
-
命令业务处理，ipmi命令的实际业务处理实现在回调函数中，大致有以下流程：
- 参数校验，校验失败或其他异常时，使用error(xxx)进行报错，xxx为通用错误引擎，可以通过messages.custom或messages.base获取到(错误信息定义在mdb_interface仓)
- 按需进行业务处理
- 构造响应并返回，响应体为ipmi.json中定义的rsp结构，其中完成码CompletionCode在成功时应为0x00
构建出包与调试
使用新增组件出包可以参考之前的 【教学培训篇】新增组件 教学文档。
按照文档步骤构建出qemu包并运行qemu后, 可通过查看组件资源树验证ipmi命令是否正常注册
-
ssh连接qemu/telnet连接qemu后使用source加载DBUS环境变量；
-

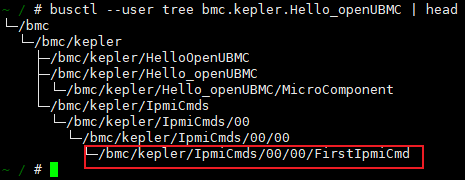

使用busctl命令查看组件资源树，查看ipmi命令是否正常挂载；
-
在终端使用ipmitool发送ipmi命令(需要先下载工具ipmitool)；
- -H：openUBMC服务地址；
- -I：ipmi协议接口类型，openUBMC支持ipmi2.0版本的RMCP+协议，一般使用lanplus（也可使用1.5版本，对应取值为lan）；
- -p：ipmi服务端口，qemu为10623，真实环境默认为623；
- -U，-P：用户名与密码
- raw：表示使用未加工16进制数作为请求参数，对应ipmi命令定义时的req请求体；
-
查看响应
- 在使用ipmitool发送命令且成功时，响应会隐藏第一字节的响应码；
- 发生异常时（响应码非0x00），会响应错误信息，如示例中的长度校验失败；
※ 异常场景：
发生报错Error: Unable to establish IPMI v2 / RMCP+ session一般为认证失败
- 首先确认命令中用户名&密码是否输入正确；
- 若确认密码无误，则查看日志是否有ret = 268的报错，此错误会导致ipmi的密文解密异常
； - 日志存在此错误时，需要手动修改一次此用户密码，再次执行ipmi命令，应恢复正常；
