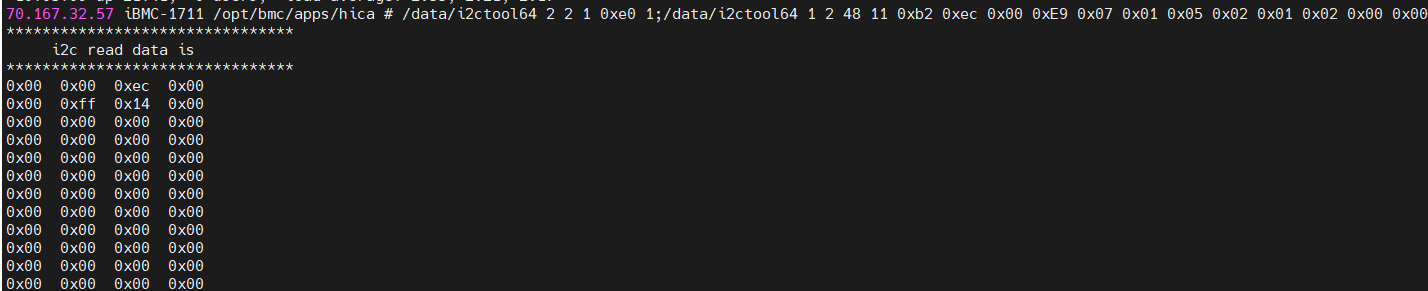

通过i2c命令i2ctool64 1 2 48 11 0xb2 0xec 0x00 0xE9 0x07 0x01 0x05 0x02 0x01 0x02 0x00 0x00
0xb2表示芯片的地址

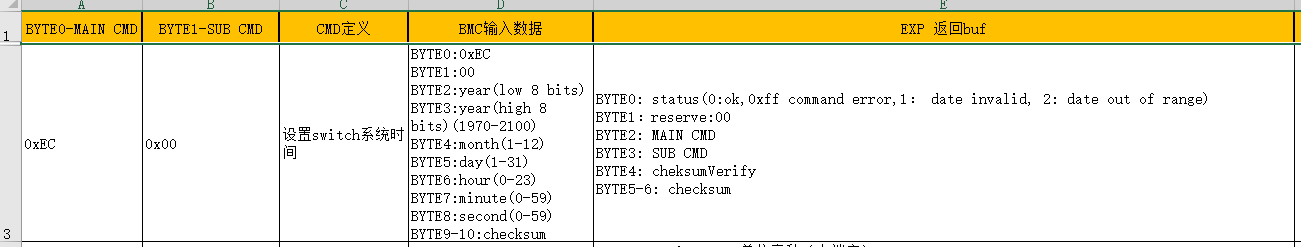

0xec 0x00 0xE9 0x07 0x01 0x05 0x02 0x01 0x02 0x00 0x00表示cmd命令
可以读取到数据,
但是通过lua代码实现:
local ok, data = protocol:read(0xec00E90701050201020000, 7)
有报错:
failed., ok:false, data:PropertyValueTypeError: The value 1.7005848409242e+19 for the property Offset is of a different type than the property can accept.
想咨询下:read第一个函数addr地址参数最大范围是多少?
如果超出范围,怎么解决i2c访问?
第二个问题:
"Chip_PCIeSwitch": {
"AddrWidth": 1,
"Address": 178,
"HealthStatus": 0,
"OffsetWidth": 11,
"WriteTmout": 30,
"ReadTmout": 30,
"WriteRetryTimes": 3,
"ReadRetryTimes": 3
},
OffsetWidth最大是多少?
答案内容由AI生成,仅供参考:
I2C读取中地址与偏移宽度的范围限制及问题分析
在您提供的i2ctool64命令中,使用了长参数序列 0xec 0x00 0xE9 0x07 0x01 0x05 0x02 0x01 0x02 0x00 0x00,这表明该操作可能涉及复杂的I2C协议扩展(如I3C或厂商自定义协议),而不仅仅是标准的I2C读写。然而,当尝试通过Lua脚本调用 protocol:read(0xec00E90701050201020000, 7) 时,系统报错 PropertyValueTypeError: The value 1.7005848409242e+19 for the property Offset is of a different type than the property can accept.。此错误明确指出:传入的Offset值(即地址偏移)超出了属性定义的数据类型范围,且类型不匹配。
根据知识库中的配置规范(如CSR配置字典之Chip类、Smc类等文档),Offset 和 Address 参数在系统内部通常被定义为固定宽度的无符号整数(如U32),而 OffsetWidth 和 AddrWidth 决定了这些字段的实际字节长度。当您将一个超长的十六进制数值(如12字节的命令序列)直接作为“地址”传入 read() 函数时,系统试图将其解释为一个单一的偏移量(Offset),这不仅数值过大(远超U32范围),而且语义错误——它实际上是一连串的命令和数据,而非单纯的寄存器偏移。
解决方案:正确使用I2C高级读写接口
标准的 Read 或 read() 接口仅适用于简单的“指定偏移读取固定长度数据”的场景。对于您这种需要发送复杂命令序列后再读取响应的情况,应使用支持 先写后读(Write-then-Read) 的复合操作接口,例如 WriteRead 或 ComboWriteRead。根据知识库中 PCIe插卡的I2C读写怎么调试_293.json 的说明:
WriteRead:先在特定偏移(0xffffffff)写入数据,再从该偏移读取。
ComboWriteRead:先在指定偏移地址写入请求数据,再从指定响应地址读取结果。
您的操作应拆分为:
- 将命令序列
0xec, 0x00, 0xE9, 0x07, 0x01, 0x05, 0x02, 0x01, 0x02, 0x00, 0x00 作为写入数据(req_data)。
- 使用
ComboWriteRead 接口,通过 busctl 或 mdbctl 调用 bmc.kepler.Chip.BlockIO 的 ComboWriteRead 方法,先写入命令,再读取7字节响应。
- 确保
AddrWidth 和 OffsetWidth 配置与实际硬件匹配(见下文)。
OffsetWidth 的有效取值范围
关于您提出的第二个问题,OffsetWidth 的最大值在系统中并非无限制。根据知识库中多份文档(如 PCIe插卡的I2C读写怎么调试 )的描述,AddrWidth 和 OffsetWidth 是配置参数,用于定义地址和偏移字段的字节宽度,其典型取值为 1到4字节。
在您提供的配置中,"OffsetWidth": 11 是明显错误的。该值既不符合常规硬件设计(I2C偏移通常为1-2字节),也超出了系统预期的数据类型范围(U8)。正确的 OffsetWidth 应根据目标芯片的数据手册确定:
- 若寄存器偏移为8位(1字节),则
OffsetWidth = 1。
- 若为16位(2字节),则
OffsetWidth = 2。
- 若为24位或32位(3或4字节),则
OffsetWidth = 3 或 4。
配置为 11 会导致系统在解析寄存器访问请求时出现严重错误,无法正确构造I2C通信帧。您应查阅 Chip_PCIeSwitch 对应的硬件规格书,确认其寄存器偏移的实际宽度,并将 OffsetWidth 修改为正确的值(1、2、3或4)。参考知识库中 电源适配指导_1101.json 和 网卡配置指南_1377.json 的实例,所有 OffsetWidth 均配置为1或2,从未出现超过4的情况。
综上所述,问题根源在于:误将复杂命令序列当作单一地址使用,以及 OffsetWidth 配置严重超出合理范围。解决方案是使用 ComboWriteRead 接口处理复杂I2C事务,并将 OffsetWidth 修正为符合硬件规格的1-4之间的整数。
