【已评审】新增映射器配置和redfish接口来提供获取子任务信息的能力

Interface SIG Interface评审
1

背景

部分异步任务可能存在子任务信息，为了便于用户查询子任务状态，提供redfish SubTasks机制。例如，通过redfish接口进行并行升级的操作时，需要提供查询并行升级子任务的能力，便于运维人员/系统实时感知各个升级任务的进度和状态。

整体方案

新增查询子任务集合资源和查询子任务资源信息的Redfish接口。在rackmount仓的ProcessingFlow配置中，映射类型为Task时，Destination下可以通过新增SubTaskIds配置将子任务对接到redfish任务管理流程，用户配置SubTaskIds后，根据配置的SubTaskIds来识别子任务，并通过查询子任务资源信息的接口获取各个升级任务的进度和状态。

SubTaskIds配置示例

"ProcessingFlow": [
    {
        "Type": "Task",
        "Path": "xxx",
        "Interface": "xxx",
        "Name": "xxx",
        "Params": [
        ],
        "Destination": {
            "TaskId": "TaskId"，
			"SubTaskIds": "SubTaskIds"
        },
		...
    }
]

评审点

一、查询指定任务资源信息的Redfish接口/redfish/v1/TaskService/Tasks/{TaskId}，响应体新增标准属性SubTasks

二、新增查询子任务集合资源的Redfish标准接口：/redfish/v1/TaskService/Tasks/{TaskId}/SubTasks

三、新增查询子任务资源信息的Redfish标准接口：/redfish/v1/TaskService/Tasks/{TaskId}/SubTasks/{TaskId2}

四、在rackmount仓的ProcessingFlow配置中，映射类型为Task时，Destination下新增SubTaskIds的配置。

详细描述

一、查询指定任务资源信息的Redfish接口/redfish/v1/TaskService/Tasks/{TaskId}，响应体新增标准属性SubTasks

URI:/redfish/v1/TaskService/Tasks/{TaskId}
操作类型： GET
应用场景：查询任务的信息
详细描述：

属性名称 取值类型 取值范围 默认值 是否频繁变化并需要屏蔽变化事件 操作权限 描述
SubTasks object NA NA 否 ReadOnly 指向该任务的子任务集合链接。如果不存在子任务，则不展示该属性。
    @odata.id string NA NA 否 ReadOnly 子任务集合链接

响应样例

{
    ...
    "SubTasks": {
	    "@odata.id": "/redfish/v1/TaskService/Tasks/1/SubTasks"
	}
	...
}

SubTasks的标准schema

"SubTasks": {
    "$ref": "http://redfish.dmtf.org/schemas/v1/TaskCollection.json#/definitions/TaskCollection",
    "description": "The link to a collection of sub-tasks for this task.",
    "longDescription": "This property shall contain a link to a resource collection of type `TaskCollection`.  This property shall not be present if this resource represents a sub-task for a task.",
    "readonly": true,
    "versionAdded": "v1_5_0"
}

二、新增查询子任务集合资源的Redfish标准接口：/redfish/v1/TaskService/Tasks/{TaskId}/SubTasks

URI:/redfish/v1/TaskService/Tasks/{TaskId}/SubTasks
操作类型： GET
应用场景：查询子任务集合资源
详细描述：

属性名称 取值类型 取值范围 默认值 是否频繁变化且
需要屏蔽变化事件		 操作权限 描述
@odata.context string NA “/redfish/v1/$metadata#TaskCollection.TaskCollection” 否 ReadOnly 子任务集合资源的OData描述信息
@odata.type string NA “#TaskCollection.TaskCollection” 否 ReadOnly 子任务集合资源schema版本号
@odata.id string NA NA 否 ReadOnly 子任务集合资源URI的访问路径
Name string NA “SubTasks Collection” 否 ReadOnly 子任务集合资源名称
Members@odata.count integer NA NA 否 ReadOnly 子任务资源的成员个数
Members array NA NA 否 ReadOnly 子任务资源的成员链接数组
    @odata.id string NA NA 否 ReadOnly 子任务资源的成员链接

响应样例

{
    "@odata.context": "/redfish/v1/$metadata#TaskCollection.TaskCollection",
    "@odata.type": "#TaskCollection. ",
    "@odata.id": "/redfish/v1/TaskService/Tasks/1/SubTasks",
    "Name": "SubTasks Collection",
    "Members@odata.count": 2,
    "Members": [
	    {
		    "@odata.id": "/redfish/v1/TaskService/Tasks/1/SubTasks/1"
		},
		{
		    "@odata.id": "/redfish/v1/TaskService/Tasks/1/SubTasks/2"
		}
	]
}

三、新增查询子任务资源信息的Redfish标准接口：/redfish/v1/TaskService/Tasks/{TaskId}/SubTasks/{TaskId2}

URI:/redfish/v1/TaskService/Tasks/{TaskId}/SubTasks/{TaskId2}
操作类型： GET
应用场景：查询子任务资源信息
详细描述：

属性名称 取值类型 取值范围 默认值 是否频繁变化且
需要屏蔽变化事件		 操作权限 描述
@odata.context string NA “/redfish/v1/$metadata#Task.Task” 否 ReadOnly 子任务的OData描述信息
@odata.type string NA NA 否 ReadOnly 子任务的schema版本号
@odata.id string NA NA 否 ReadOnly 子任务URI的访问路径
Id string NA NA 否 ReadOnly 子任务的ID
Name string NA NA 否 ReadOnly 子任务的名称
Description string NA NA 否 ReadOnly 子任务的描述
TaskState string NA NA 否 ReadOnly 子任务的状态,取值如下。
New
Starting
Running
Suspended
Interrupted
Pending
Stopping
Completed
Killed
Exception
Service
TaskStatus string NA NA 否 ReadOnly 子任务的完成状态。
OK
Warning
Major
Critical
StartTime string NA NA 否 ReadOnly 子任务的起始时间。
EndTime string NA NA 否 ReadOnly 子任务完成的日期和时间。此属性仅在任务完成后才会显示。
EstimatedDuration string NA NA 否 ReadOnly 预估子任务完成总时间。当前仅并行升级的子任务支持该属性。
取值类型为字符串，格式满足正则表达式: ^P(\d+D)?(T(\d+H)?(\d+M)?(\d+S)?)?$
比如PT4M表示预估完成时间为4分钟
Messages object NA NA 否 ReadOnly 子任务相关消息
    @odata.type string NA NA 否 ReadOnly 子任务相关消息的schema版本号
    MessageId string NA NA 否 ReadOnly 子任务相关消息的信息编号
    RelatedProperties array NA NA 否 ReadOnly 子任务属性描述
    Message string NA NA 否 ReadOnly 子任务信息
    MessageArgs array NA NA 否 ReadOnly 子任务的详细信息
    Severity string NA NA 否 ReadOnly 子任务状态：
OK
Warning
Critical
    Resolution string NA NA 否 ReadOnly 解决子任务状态的处理建议
    MessageSeverity string NA NA 否 ReadOnly 子任务状态：
OK
Warning
Critical
PercentComplete integer NA NA 否 ReadOnly 子任务完成的百分比进度。
Oem object NA NA 否 ReadOnly 自定义属性
    openUBMC object NA NA 否 ReadOnly 厂商标志
        TaskPercentage string NA NA 否 ReadOnly 子任务完成进度。

任务进行中的响应样例

{
    "@odata.context": "/redfish/v1/$metadata#Task.Task",
    "@odata.type": "#Task.v1_7_4.Task",
    "@odata.id": "/redfish/v1/TaskService/Tasks/1/SubTasks/1",
    "Id": "1",
    "Name": "Test SubTask Name",
    "Description": "",
    "TaskState": "Running",
    "TaskStatus": "OK",
    "StartTime": "2026-01-04T11:37:31+00:00",
    "EstimatedDuration": "PT6M",
    "Messages": [],
    "PercentComplete": 10,
    "Oem": {
        "openUBMC": {
            "TaskPercentage": "10%"
        }
    }
}

任务完成时的响应样例

{
    "@odata.context": "/redfish/v1/$metadata#Task.Task",
    "@odata.type": "#Task.v1_7_4.Task",
    "@odata.id": "/redfish/v1/TaskService/Tasks/1/SubTasks/1",
    "Id": "1",
    "Name": "Test SubTask Name",
    "Description": "",
    "TaskState": "Completed",
    "TaskStatus": "OK",
    "StartTime": "2026-01-04T11:37:31+00:00",
    "EndTime": "2026-01-04T11:38:35+00:00",
    "EstimatedDuration": "PT6M",
    "Messages": {
        "@odata.type": "#Message.v1_0_0.Message",
        "MessageId": "iBMC.1.0.TestSubTaskOK",
        "RelatedProperties": [],
        "Message": "Successfully SubTask.",
        "MessageArgs": [],
        "Severity": "OK",
        "Resolution": "None",
        "MessageSeverity": "OK"
    },
    "PercentComplete": 100,
    "Oem": {
        "openUBMC": {
            "TaskPercentage": "100%"
        }
    }
}

四、在rackmount仓配置ProcessingFlow中，映射类型为Task时，Destination新增SubTaskIds的配置

当ProcessingFlow的映射类型为Task时，如果存在子任务，可以在Destination新增配置：SubTaskIds

配置示例

"ProcessingFlow": [
    {
        "Type": "Task",
        "Path": "xxx",
        "Interface": "xxx",
        "Name": "xxx",
        "Params": [
        ],
        "Destination": {
            "TaskId": "TaskId"，
			"SubTaskIds": "SubTaskIds"
        },
		...
    }
]

评审结论

一、同意redfish接口/redfish/v1/TaskService/Tasks/{TaskId}的响应体新增标准属性SubTasks

二、同意新增查询子任务集合资源的Redfish标准接口：/redfish/v1/TaskService/Tasks/{TaskId}/SubTasks

三、同意新增查询子任务资源信息的Redfish标准接口：/redfish/v1/TaskService/Tasks/{TaskId}/SubTasks/{TaskId2}

四、同意在rackmount仓配置ProcessingFlow中，映射类型为Task时，可以通过Destination增加SubTaskIds配置来讲子任务对接到redfish 任务管理流程中

具体接口信息见详细描述

遗留问题

1、需要在资源协作接口的规范中注明：异步执行方法，响应体需要返回TaskId；若是含有子任务，则还需要返回子任务Id的数组：SubTaskIds。
结论：已闭环

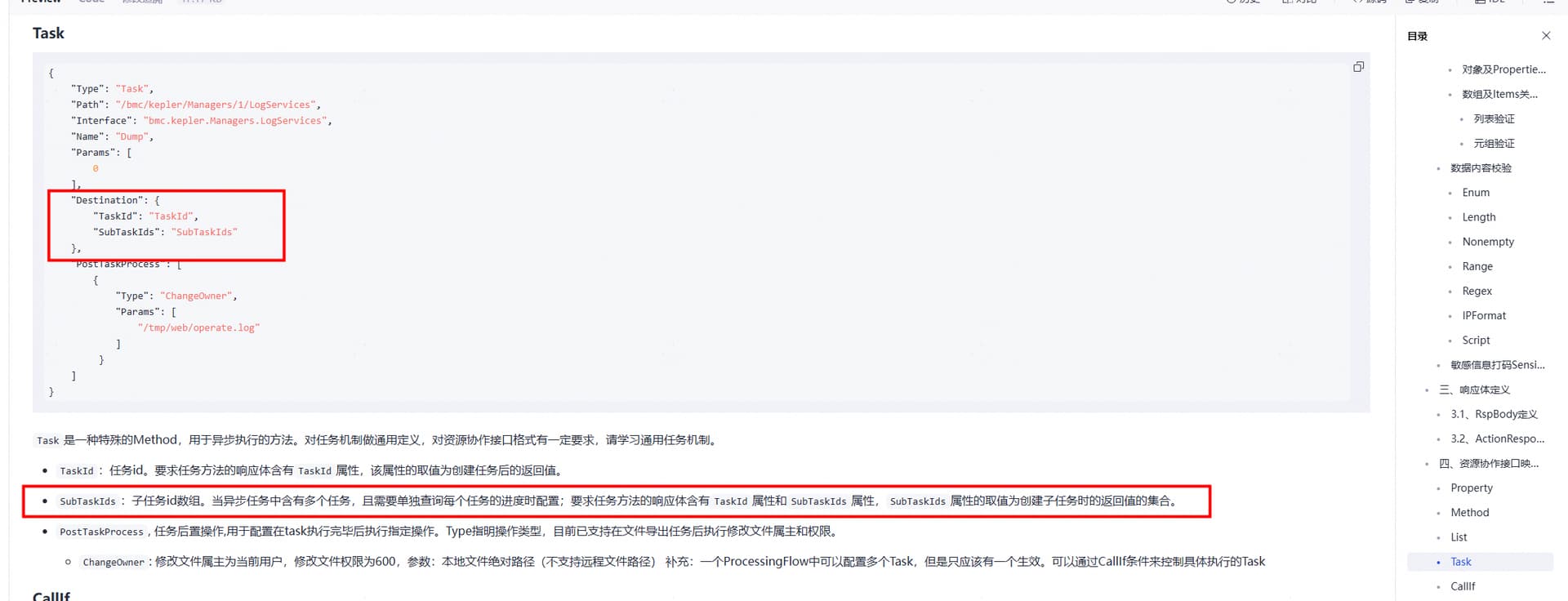

SubTaskIds说明

SubTaskIds说明
SubTaskIds说明1920×736 75.8 KB
