【已评审】支持web_backend和redfish新增风扇位置信息

Interface SIG Interface评审
1

背景

redfish接口需要支持返回风扇的完整位置信息。为了支持web页面显示风扇的位置信息，在web_backend同步返回风扇的位置信息。

关联ISSUE

[需求]: 支持redfish/web rest接口风扇位置信息展示-rackmount-AtomGit | GitCode

评审点

  • redfish新增标准属性 ：/redfish/v1/Chassis/:chassisid/ThermalSubsystem/Fans/:fanid资源新增标准Location属性。
  • web rest新增属性 ：/UI/Rest/System/Thermal资源新增风扇Position属性。

详细描述

评审点1：redfish Fan资源新增标准Location属性

资源URI：/redfish/v1/Chassis/:chassisid/ThermalSubsystem/Fans/:fanid
资源版本：Fan.v1_5_2

一级属性 二级属性 三级属性 类型 示例/默认值/取值约束 readonly 易变属性 实现PATCH 操作权限 描述
Location object / / / / ReadOnly 风扇的物理位置信息对象
PartLocation object / / / / ReadOnly 风扇部件的详细位置描述
ServiceLabel [string, null] 示例："CLU1 Slot1" true 否 / ReadOnly 服务标签，记录风扇的完整位置标识
LocationType [string, null] 示例："Slot" true 否 / ReadOnly 位置类型，描述风扇的安装方式
LocationOrdinalValue [integer, null] 示例：1 true 否 / ReadOnly 风扇的安装槽位编号

Schema定义：

"Location": {
    "$ref": "http://redfish.dmtf.org/schemas/v1/Resource.json#/definitions/Location",
    "description": "The location of the fan.",
    "longDescription": "This property shall contain the location information of this fan."
},

响应示例：

{
    "@odata.context": "/redfish/v1/$metadata#Fan.Fan",
    "@odata.id": "/redfish/v1/Chassis/1/ThermalSubsystem/Fans/1",
    "@odata.type": "#Fan.v1_5_2.Fan",
    ...
    "Location": {
        "PartLocation": {
            "ServiceLabel": "CLU1 Slot1",
            "LocationType": "Slot",
            "LocationOrdinalValue": 1
        }
    }
}

评审点2 ：web rest新增/UI/Rest/System/Thermal资源风扇Position属性

资源URI：/UI/Rest/System/Thermal
操作类型 ：GET

属性名 类型 示例/默认值/取值约束 readonly 操作权限 描述
Position string 示例："CLU1 Slot1" true ReadOnly 风扇位置信息

响应示例：

{
    ...
    "Fans": [
        [
            {
                "Name": "Fan1",
                "ExpectedSpeedRatio": 80,
                "Position": "CLU1 Slot1",
                ...
            }
        ],
        ...
    ],
    ...
}

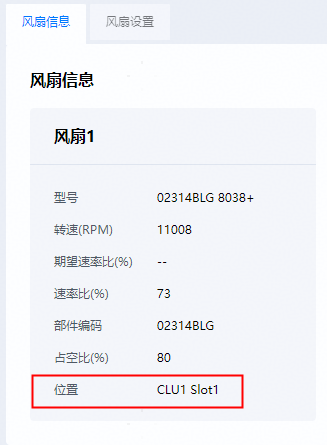

预期界面：

image327×445 30.3 KB

评审结论

  1. redfish Fan资源新增标准Location属性
    同意新增如下属性
    资源URI：/redfish/v1/Chassis/:chassisid/ThermalSubsystem/Fans/:fanid
    资源版本：Fan.v1_5_2
属性名称 取值类型 说明 默认值 操作权限 变更类型
ServiceLabel [string, null] 风扇的完整位置标识 无 ReadOnly 新增
LocationType [string, null] 风扇的安装方式 无 ReadOnly 新增
LocationOrdinalValue [integer, null] 风扇的安装槽位编号 无 ReadOnly 新增
  1. web rest新增/UI/Rest/System/Thermal资源风扇Position属性
    同意新增如下属性
属性名称 取值类型 说明 默认值 操作权限 变更类型
Position string 风扇的位置信息 无 ReadOnly 新增

遗留问题

1、确认Location的schema定义中是否包含null，如果不包含，在无法访问到信息时也不能返回null。
结论：已闭环，“ServiceLabel”、“LocationType”、"LocationOrdinalValue"三个属性均可以为null。
