双路920X08在UBMC下无法开机

[rodrick]

问题描述

从iBMC更新到openUBMC后，双路920开不了机
单颗920是可以正常开机的

配置信息

BCU用的社区的sr文件/BCU/14100513_00000001020302024339.sr

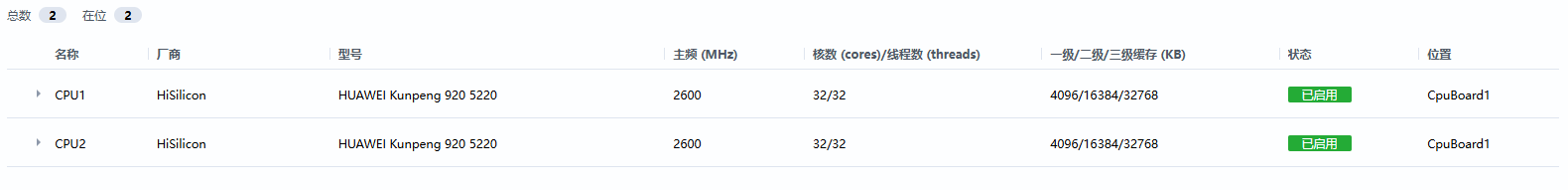

网页上UBMC是可以识别到2颗920的信息的，可以获取温度

[ubmc_assistant (openUBMC_Assistant)]

答案内容由AI生成，仅供参考：

结论

当前无法开机的最可能原因是：

openUBMC 固件未正确配置电源控制逻辑（如 btn_lock 锁定、fructl 缺失配置），导致 CPLD 未接收到上电信号，CPU 侧根本没有加电。

即使 BMC 能识别 CPU 温度（通过 IPMI 或 I2C 读取传感器），也不代表 CPU 子系统已供电或启动。

点击此处查看详细分析解答

双路 Kunpeng 920 模块在 openUBMC 下无法开机问题分析与解决

根据您提供的信息，系统从 iBMC 升级至 openUBMC 后，尽管 BMC 能够正确识别两颗 HiSilicon HUAWEI Kunpeng 920 5220 CPU（包括型号、主频、核数及温度等），但无法完成 CPU 侧开机启动。该问题常见于 openUBMC 迁移场景中，尤其在使用社区版 SR 文件和非官方适配固件时。

---

问题现象总结

• BMC 系统运行正常：openUBMC 成功启动，Web 界面可访问。
• CPU 信息被识别：BMC 可通过传感器检测并显示双 CPU 的基本信息（型号为 Kunpeng 920 5220，32 核/32 线程）及温度。
• CPU 侧无输出：连接串口无任何打印信息，操作系统未启动。
• 升级路径：由 iBMC 升级至 openUBMC，可能未经过完整迁移包处理。
• BCU 配置：使用了社区提供的 .sr 文件（14100513_00000001020302024339.sr）用于 BCU 配置。

---

根本原因分析

结合知识库中的案例和技术文档，以下是可能导致此问题的几个关键因素：

1. 电源控制信号未释放（CPLD/BMC 控制锁死）

在类似问题中（参考文档 #1），用户反馈 CPU 侧“没有上电”，导致无法启动。

• BMC 控制上电逻辑：服务器上电通常由 BMC 通过发送控制信号（如 SEL_GPIO 或 BTN_LOCK）给 CPLD 来触发。
• openUBMC 默认逻辑差异：部分 openUBMC 版本默认将电源按钮锁定（btn lock），或未正确初始化上电流程。
• 关键命令缺失：若未配置 fructl 组件中的 poweron() 流程，或未调用 push_button_short()，将无法模拟短按开机。

2. BCU SR 文件不匹配或不完整

• 使用社区提供的 .sr 文件可能存在以下风险：
  • 缺少必要的 Accessor、Scanner 或 Power Button 配置；
  • 未正确映射 BCUIndex，导致 BMC 不知道如何控制对应硬件；
  • 未启用 电源相关对象（FruCtrl），导致无法触发上下电流程。

3. 缺少 Transition Package 或迁移包支持

• iBMC 到 openUBMC 的升级需使用 Transition Package（过渡固件包） 进行桥接。
• 若直接刷写 openUBMC 固件而跳过过渡步骤，可能导致：
  • BIOS 启动流程被阻断；
  • BMC 和 CPU 板之间的通信异常；
  • 无法解锁上电条件。

4. BIOS Flash 选择信号受控于 BMC

• 如知识库所述，某些硬件平台中 BIOS Flash 的选择由 BMC 控制（如 SEL_GPIO0 信号）。
• openUBMC 固件可能默认将该信号切换至 BMC 自身侧，导致 CPU 无法读取 BIOS 固件，进而无法启动。

---

解决方案与建议步骤

请按顺序执行以下排查与修复操作：

---

步骤 1：确认是否真正执行了上电动作

检查 openUBMC 是否具备上下电功能：

# 查看 fructl 日志，确认是否有上电请求
journalctl -u fructl.service | grep -i poweron

# 尝试手动触发开机（若有 CLI 工具）
ipmitool chassis power on

如果返回成功但无反应，说明命令已被接收，但底层未执行。

---

步骤 2：检查并配置 VPD 中的电源控制对象

确保 VPD 配置中包含完整的电源控制对象，例如：

{
  "FruCtrl": {
    "PowerButton": {
      "Accessor": "cpld_accessor",
      "Scanner": "button_scanner"
    },
    "PgSignal": {
      "Scanner": "pg_scanner"
    }
  }
}

• 确保 .sr 文件中定义了 power_button 和对应的 Accessor；
• 若未定义，请替换为官方支持版本或适配当前平台的 SR 文件。

---

步骤 3：检查并修改 BTN_LOCK 状态

问题定位：某些 openUBMC 固件中，开机按钮被逻辑锁定（btn lock），除非明确设置为非 lock 状态。

解决方法：

• 联系您的硬件团队或 CBU 开发人员，确认是否有 BTN_LOCK 寄存器；
• 修改相关逻辑，默认设置为 非锁定状态；
• 或通过命令临时解锁：

# 示例：通过 SMC 命令与 CPLD 通信（需具体命令字）
smc_tool --cmd unlock_power_button

参考知识库中的回复：“改逻辑命令字默认值改成非lock状态，就可以按键上电”。

---

步骤 4：验证是否因 SEL_GPIO 导致 CPU 未获权访问 BIOS

• 咨询硬件工程师：
  • 确认 BIOS Flash 的 SEL_GPIO0 是否由 BMC 控制；
  • 若是，请确认 openUBMC 是否修改了该 GPIO 的方向；
• 临时测试方案：在 iBMC 下升级 BIOS 后，再升级 openUBMC，避免 BMC 在升级过程中修改 Flash 选择信号。

---

步骤 5：使用正确的 Transition Package 进行迁移

强烈建议：不要直接刷 openUBMC，而应先刷 Transition Package。

• 获取适配 S920X20 / Kunpeng 920 Module 的 Transition Package；
• 先通过 iBMC 界面刷入 Transition 固件；
• 再刷入目标 openUBMC 版本（如 25.09）；
• 此过程可确保签名、分区、兼容性层正确加载。

---

步骤 6：检查 SR 文件是否适配当前硬件

您使用的 SR 文件为社区提供，建议核对以下内容：

检查项	是否存在
board_name 是否为 S920X20	（应在 manifest.yml 中设置）
是否包含 FruCtrl 对象配置
是否定义了 power_button 的 Accessor 和 Scanner
BCUIndex 是否正确定义

推荐使用 openUBMC 官方支持的 SR 文件模板：
https://repo.openubmc.cn/ 或 AtomGit | GitCode - 全球开发者的开源社区,开源代码托管平台

---

相关参考资料

• 上下电配置指导
• fructrl 组件文档
• BIOS 与 BMC 交互机制
• 上下电常见问题定位指导

---

结论

当前无法开机的最可能原因是：

openUBMC 固件未正确配置电源控制逻辑（如 btn_lock 锁定、fructl 缺失配置），导致 CPLD 未接收到上电信号，CPU 侧根本没有加电。

即使 BMC 能识别 CPU 温度（通过 IPMI 或 I2C 读取传感器），也不代表 CPU 子系统已供电或启动。

---

推荐操作顺序

1. 回退至 iBMC 验证硬件可正常开机；
2. 获取官方支持的 Transition Package；
3. 使用适配的 .sr 文件（含完整电源控制配置）；
4. 刷入 Transition → 再刷 openUBMC；
5. 检查并解除 btn_lock 或 SEL_GPIO 锁定；
6. 执行 ipmitool chassis power on 测试开机。

如仍有问题，建议提交日志至 openUBMC 社区论坛，并附上：

• journalctl -u fructl 日志
• vpd show 输出
• 使用的 .sr 文件内容摘要

---

如有更多硬件细节（如 CPLD 型号、板本号），可进一步精准定位。

[rodrick]

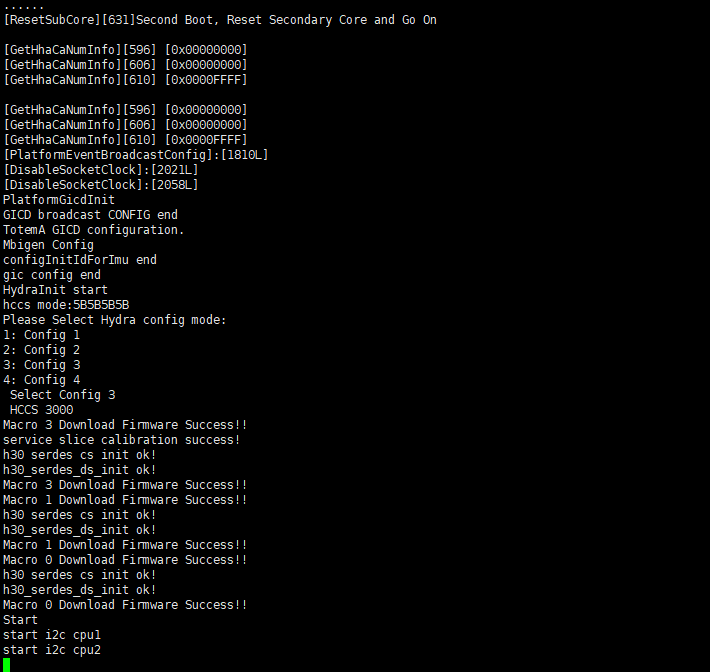

现在是可以上电的，问题是上电后从BIOS端看是CPU卡建链，原因出在哪

[caiyesheng_b48v3 (社区技术支持)]

这个原因大概率是相关丝印文件不对，不满足OS/BIOS要求导致的启动失败，要咨询下对应的BIOS同学，到底缺了什么。
另外，附一下BMC环境中的silkconfig.json文件，看看是怎么样的。
