9560-8i的raid卡设置工作模式均失败

[cake]

问题描述

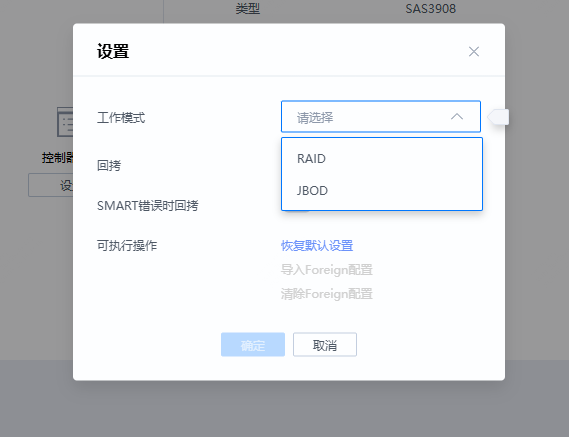

如图，设置RAID工作模式时报错：

2026-03-25 07:50:35.376678 storage ERROR: rpc_service_controller.lua(707): [Storage]Failed to set work mode and ret: 4248.
2026-03-25 07:50:35.378414 storage ERROR: rpc_service_controller.lua(334): [Storage]Failed to SetWorkMode, and return: 4248
2026-03-25 07:50:35.379053 storage WARNING: init.lua(97): model.lua:3306 > rpc_service_controller.lua:338 > error_engine.lua:423: Requested operation cannot be performed because there were volumes or enhanced physical drives.

搜了下，错误码对应的十六进制是0x1098

这句“由于存在配置操作不能执行”是啥意思？我用deepseek搜了下，意思是卡可能不支持？

设置为JBOD模式，报错：

2026-03-25 08:01:00.291764 storage NOTICE: rpc_service_controller.lua(322): [Storage]Start SetWorkMode of Controller0
2026-03-25 08:01:02.841868 storage ERROR: rpc_service_controller.lua(707): [Storage]Failed to set work mode and ret: 4099.
2026-03-25 08:01:02.842647 storage ERROR: rpc_service_controller.lua(334): [Storage]Failed to SetWorkMode, and return: 4099
2026-03-25 08:01:02.844252 storage WARNING: init.lua(97): model.lua:3306 > rpc_service_controller.lua:338 > error_engine.lua:423: The RAID controller does not support modification of the property WorkMode.

入参错误

那这张raid卡是工作模式都不能设置的意思么？这符合预期么

[ubmc_assistant (openUBMC_Assistant)]

答案内容由AI生成，仅供参考：

最终结论

1. “由于存在配置操作不能执行” 是标准保护机制，意味着不能在有 RAID 阵列或磁盘配置的前提下切换模式。
2. “不支持修改 WorkMode” 是因为 带外管理接口（BMC→RAID 卡）本质只读，无法下发修改指令。
3. 该行为符合预期，并非 Bug。
4. 正确做法：
   ➤ 如需修改 Work Mode，请在 服务器开机时进入 Ctrl+R 配置界面 操作；
   ➤ 或在操作系统中使用 storcli 工具，先清除配置后再切换模式。

点击此处查看详细分析解答

关于 MegaRAID 9560-8i RAID 卡设置工作模式失败的问题分析

根据您提供的日志、错误码及配置信息，以下是对此问题的完整分析与解答。

---

问题描述

用户尝试对 MegaRAID 9560-8i RAID 控制器进行“工作模式（Work Mode）”设置（如设置为 RAID 或 JBOD），但在执行操作时出现以下两种报错：

1. 设置为 RAID 模式时报错：

   Failed to set work mode and ret: 4248
   Requested operation cannot be performed because there were volumes or enhanced physical drives.


2. 设置为 JBOD 模式时报错：

   Failed to set work mode and ret: 4099
   The RAID controller does not support modification of the property WorkMode.

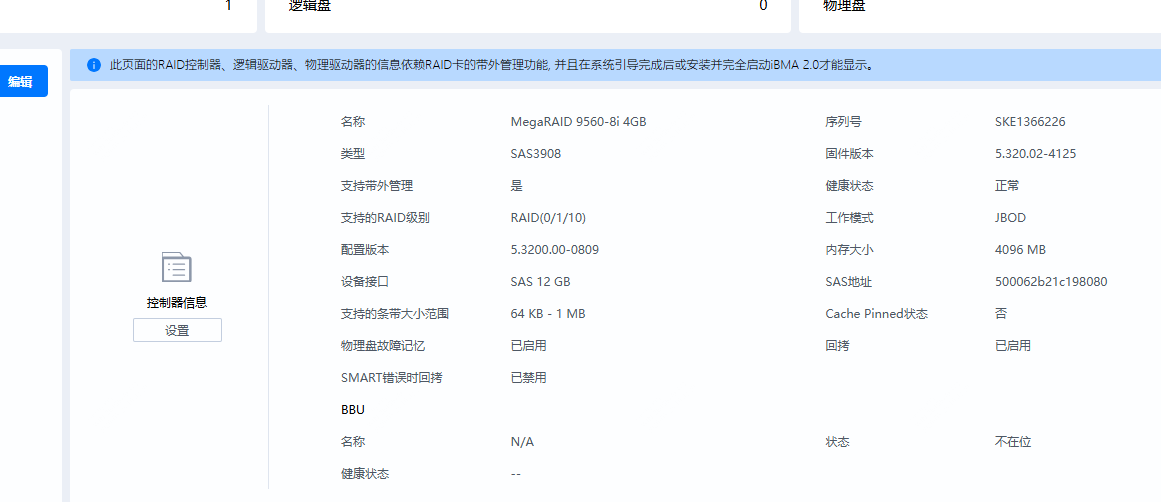

此外，该 RAID 卡当前显示为 JBOD 模式，且存在逻辑/物理驱动器配置。

---

错误码解析

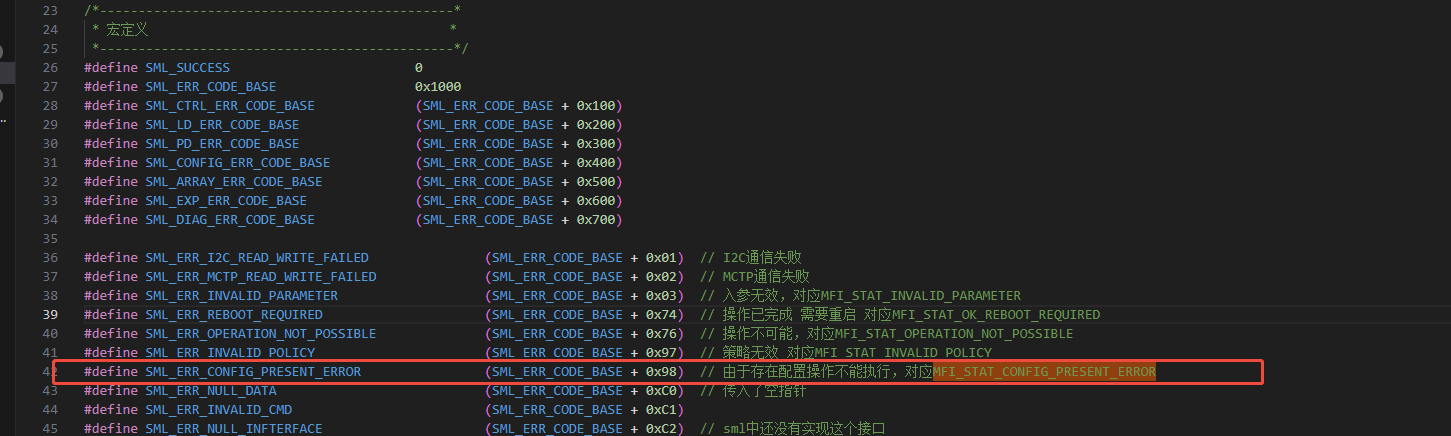

从提供的头文件宏定义来看，返回码是基于 SML_ERR_CODE_BASE（0x1000）扩展的。将十进制错误码转换为十六进制后分析如下：

错误码 4248 → 0x1098

对应宏定义：

#define SML_ERR_CONFIG_PRESENT_ERROR (SML_ERR_CODE_BASE + 0x98)

即：

由于存在配置，操作不能执行（Operation not possible because configuration is present）

含义说明：

• 当前 RAID 控制器上 已存在 RAID 阵列、逻辑盘或增强物理驱动器（Enhanced Physical Drives）
• 在有数据配置存在的情况下，不允许更改工作模式（如从 JBOD 切换到 RAID 或反之）
• 需先 清除现有配置 才能切换模式

这类限制常见于企业级 RAID 控制器，以防止误操作导致数据丢失。

---

错误码 4099 → 0x1003

对应宏定义：

#define SML_ERR_INVALID_PARAMETER (SML_ERR_CODE_BASE + 0x03)

但日志中进一步提示：

"The RAID controller does not support modification of the property WorkMode."

这表明：

当前控制器 不支持通过带外管理接口动态修改 Work Mode 属性

---

MegaRAID 9560-8i 工作模式设置机制说明

1. 工作模式（Work Mode）类型

• RAID：启用 RAID 功能，可创建 RAID 0/1/10 等阵列
• JBOD：直通模式，每块硬盘独立暴露给操作系统
• Mixed / HBA：混合或主机总线适配器模式（部分型号支持）

2. 设置方式对比

设置方式	是否支持动态修改	说明
BIOS/UEFI 配置界面（启动时按 Ctrl+R）	支持	是官方推荐的修改 Work Mode 的方式
带外管理（Out-of-Band, 如 BMC）	不支持动态修改	多数 Broadcom MegaRAID 卡仅允许 读取 当前模式，不可写入更改
命令行工具（storcli/megacli）	支持	在 OS 中运行，可操作

结论：您当前使用的 BMC 带外管理界面尝试修改 Work Mode 是不被支持的行为，因此报错“The RAID controller does not support modification of the property WorkMode.”属于预期行为。

---

“由于存在配置操作不能执行”是什么意思？

即使您换到 BIOS 或命令行尝试修改 Work Mode，若当前控制器上存在：

• 逻辑驱动器（Logical Drives）
• RAID 阵列
• Foreign 配置
• 缓存中的元数据

则 切换模式的操作会被阻止，以防止数据丢失。

举例：

• 如果您之前在 RAID 模式下创建过 RAID1，而现在想切换为 JBOD，必须先：
  1. 删除所有逻辑驱动器
  2. 清除 Foreign 配置（如有）
  3. 清空控制器配置
• 否则，控制器会拒绝模式变更请求。

---

这张卡真的不能设置工作模式吗？是否符合预期？

回答：是的，这种行为符合预期

原因如下：

原因	说明
1. 带外管理限制	当前通过 BMC over IPMI/MCTP/I2C 调用闭源 SDK 只能读取控制器状态，不能执行某些高权限变更操作（如 SetWorkMode），这是设计上的安全限制
2. 控制器保护机制	存在逻辑盘或物理盘配置时禁止模式切换，防止误操作导致数据丢失
3. 修改 Work Mode 需进入 BIOS	正确修改 MegaRAID 卡工作模式的方式是在 服务器开机自检阶段按 Ctrl+R 进入 RAID BIOS 配置界面 进行设置

---

正确设置 MegaRAID 9560-8i 工作模式的步骤

注意：以下操作可能导致数据丢失，请提前备份！

方法一：通过 BIOS 设置（推荐）

1. 重启服务器
2. 开机过程中按 Ctrl + R 进入 MegaRAID BIOS Configuration Utility
3. 进入 Controller Properties > Advanced Options
4. 查看并修改：
   • Controller Mode → 可选 RAID, JBOD 等
   • 注意：若提示“Configuration exists”，需先删除已有阵列
5. 保存退出，重启生效

此方法是唯一被 Broadcom 官方支持的修改方式。

---

方法二：使用 storcli 命令行工具（Linux/Windows）

# 查看控制器状态
storcli /c0 show

# 显示当前工作模式
storcli /c0 show mode

# 若支持，可尝试设置为 JBOD 模式（非所有版本支持）
storcli /c0 set property=jbdtonly=value

注意：9560-8i 是否支持 JBOD 模式需查阅 Broadcom 官方文档，部分旧固件可能不支持动态切换。

---

解决建议总结

问题	解决方案
设置 RAID 模式失败（0x1098）	➤ 必须先清除控制器上的 RAID 配置和逻辑盘 ➤ 使用 storcli 或 BIOS 删除阵列： storcli /c0/v0 del storcli /c0 delete config
设置 JBOD 模式失败（0x1003）	➤ 带外管理不支持动态修改 WorkMode ➤ 进入 BIOS 设置才是正确途径
显示“操作不可能：存在卷”	➤ 控制器上有残留配置，需手动清除 ➤ 检查是否有 Foreign 配置，使用 Import Foreign 或 Clear Foreign
BBU 不在位	➤ 不影响模式设置，但会影响缓存策略（WriteBack 可能被禁用）

---

补充知识：MegaRAID 9560-8i 特性摘要

属性	值
型号	MegaRAID 9560-8i
制造商	Broadcom（原 Avago/LSI）
接口	PCIe Gen4 x8, SAS 12Gb/s
内存	4GB DDR4
支持 RAID 级别	RAID 0, 1, 10
是否支持 JBOD	支持（需 BIOS 设置）
是否支持带外管理	是（用于状态监控）
是否支持远程修改 WorkMode	否（仅能读取）

---

最终结论

1. “由于存在配置操作不能执行” 是标准保护机制，意味着不能在有 RAID 阵列或磁盘配置的前提下切换模式。
2. “不支持修改 WorkMode” 是因为 带外管理接口（BMC→RAID 卡）本质只读，无法下发修改指令。
3. 该行为符合预期，并非 Bug。
4. 正确做法：
   ➤ 如需修改 Work Mode，请在 服务器开机时进入 Ctrl+R 配置界面 操作；
   ➤ 或在操作系统中使用 storcli 工具，先清除配置后再切换模式。

---

建议操作流程图：

graph TD
    A[开始] --> B{是否要更改工作模式?}
    B -->|是| C[进入服务器BIOS/RAID配置界面]
    C --> D[检查是否存在RAID阵列或逻辑盘]
    D -->|存在| E[删除阵列/清除配置]
    D -->|不存在| F[设置WorkMode为RAID/JBOD]
    E --> F
    F --> G[保存并重启]
    G --> H[完成]

如仍有疑问，建议参考 Broadcom 官方文档：
MegaRAID SAS 9560-8i 用户手册

[cake]

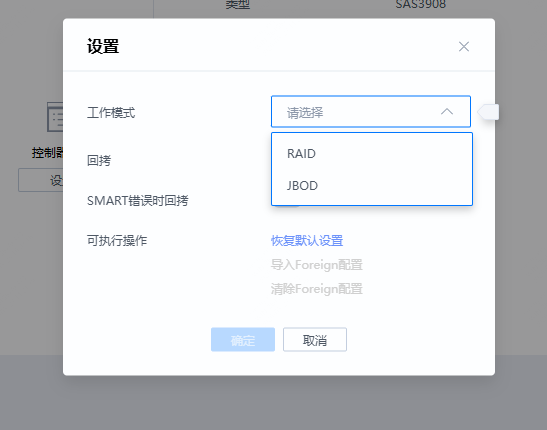

看了下似乎是正常的，不过前端工作模式这里不能显示当前模式么。。放个请选择也太怪了

[yelmh_kno07 (huangminghao)]

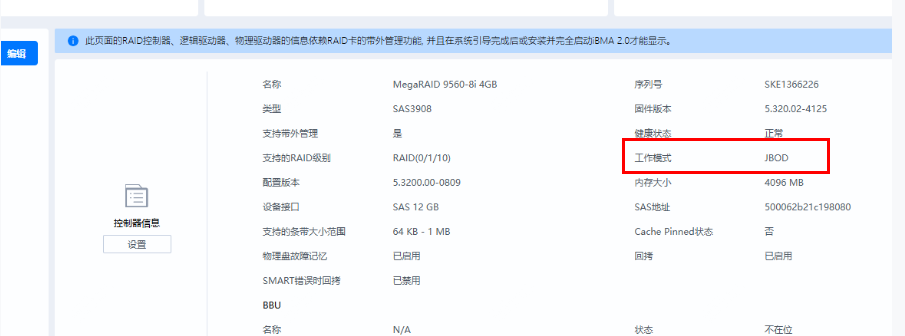

这里有显示当前工作模式

[cake]

这个我看到了，

选择工作模式的时候没办法看到当前模式这个是符合预期的么？我看前端的仓库里有段是，JBOD模式下无法查看当前模式，RAID模式下可以看到当前模式，还没协调到环境做验证是不是RAID模式下，这个图片里就能看到当前工作模式了
