刷上bingo出的csr后riser卡识别不到

交流互助区
1

问题描述

用自己编译的csr文件，更新到设备上之后riser卡识别不到，web界面IO扩展组件无显示，component下也没有看见riser相关组件，且没有任何告警，经定位是自己编译的CSR文件有问题,没有带OEM文件，请问bingo如何出带有OEM文件的CSR包，有没有流程指导一下？

1 个赞
2

制作Riser需要上传ini文件用于生成拓扑信息，该文件会被编译为.bin格式文件，用于创建CSR的烧片bin文件，样例如下：

Version=0x03
FreqDet=0xff
uid=0000000404xxxxxxx
PortNum=11
PortData=8
Cp_Type=0x06
Resv=0x00,0x00,0x00,0x00,0x00
Port0=0x04,0x01,0x02,0x05,0x00,0x00,0x00,0x00
Port1=0x8c,0x01,0x01,0x05,0x00,0x00,0x00,0x00
Port2=0x8d,0x01,0x01,0x05,0x00,0x00,0x00,0x00
Port3=0x84,0x01,0x01,0x05,0x00,0x00,0x00,0x00
Port4=0x85,0x01,0x01,0x05,0x00,0x00,0x00,0x00
Port5=0x88,0x01,0x01,0x05,0x00,0x00,0x00,0x00
Port6=0x89,0x01,0x01,0x05,0x00,0x00,0x00,0x00
Port7=0x90,0x01,0x01,0x05,0x00,0x00,0x00,0x00
Port8=0x91,0x01,0x01,0x05,0x00,0x00,0x00,0x00
Port9=0x4c,0x01,0x02,0x05,0x00,0x00,0x00,0x00
Port10=0x54,0x01,0x02,0x05,0x00,0x00,0x00,0x00

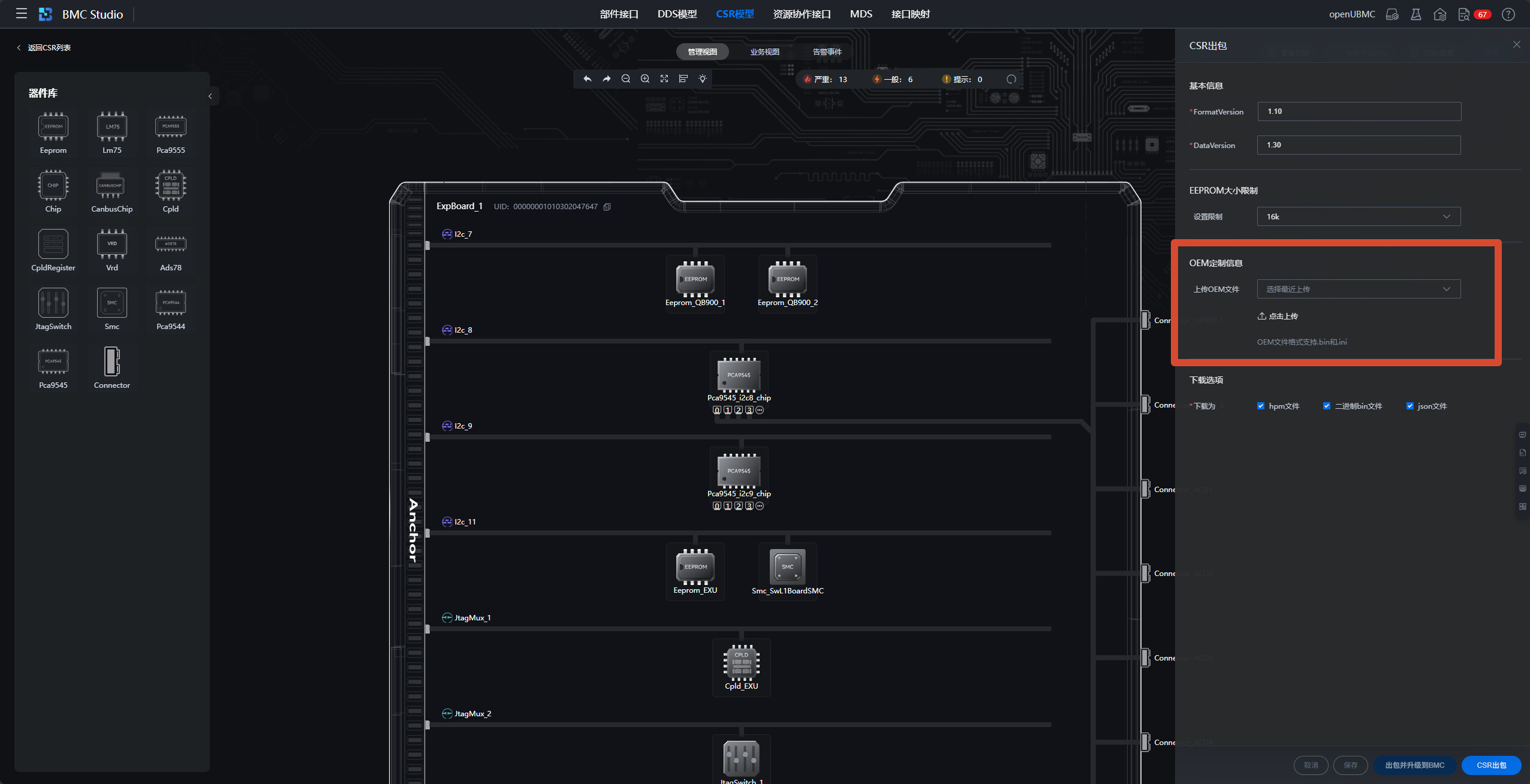

BMC Studio的CSR出包页面支持上传ini格式文件用于出包，该工具同时支持bin格式和ini格式的OEM文件：

image2552×1308 278 KB

如果需要命令行使用或者流水线使用，可参考以下工具：

第一步： 将ini格式文件转换为bin格式OEM文件

参考这个社区帖子： 【工具分享】最多可生成24条拓扑信息bin文件的工具 - CICD SIG - openUBMC 论坛
在完成openUBMC环境初始化后，可用该工具将ini格式文件转换为bin格式

第二步： 通过bingo进行CSR出包

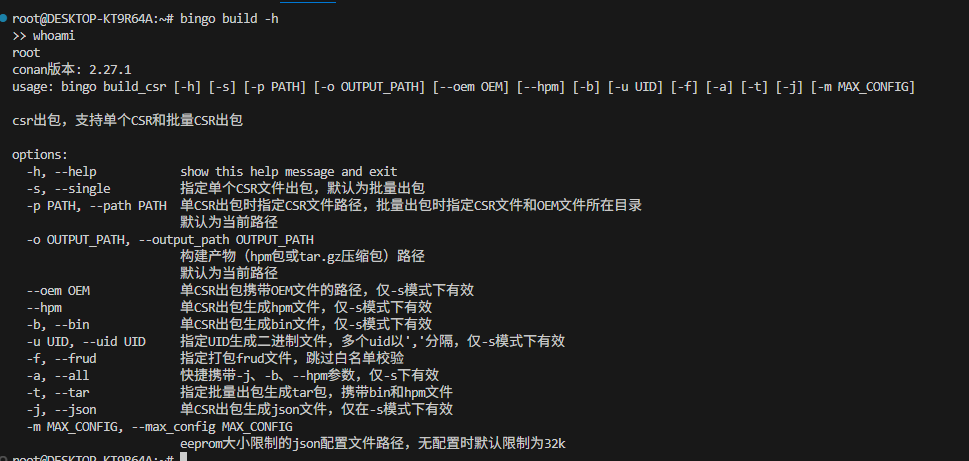

bingo提供了CSR出包能力，该能力需要在非代码仓目录下通过调用bingo build触发：

image969×461 39.8 KB

  1. 单CSR出包场景，典型的参数组合是bingo build -s -a -p <CSR路径> --oem <OEM文件路径> 即可打出单CSR包
  2. 多CSR出包场景，可以通过多个CSR打出一个统一的hpm包，具体操作为在非代码仓路径中创建一个文件夹，将需要打包的CSR文件放入文件夹中，如果某个CSR带有bin文件，以CSR名称为AAA.sr为例，对应的oem文件需要与AAA.sr放在同一文件夹下，命名为oem_AAA.bin，之后在该目录下执行bingo build，即可在当前文件夹下产生CSR包

希望能解决您的问题，如果还有其他疑问，请您留言
