UID Button 长按触发不了事件产生

yuhan_chen · 2026 年5 月 8 日 09:27

SR 配置如下：
“DiscreteSensor_UIDButton”: {
“OwnerId”: 32,
“OwnerLun”: 0,
“EntityId”: “<=/Entity_MainBoard.Id”,
“EntityInstance”: “<=/Entity_MainBoard.Instance”,
“Initialization”: 99,
“Capabilities”: 64,
“SensorType”: 20,
“ReadingType”: 111,
“SensorName”: “UID_Button”,
“AssertMask”: 4,
“DeassertMask”: 0,
“DiscreteMask”: 4,
“Unit”: 192,
“BaseUnit”: 0,
“ModifierUnit”: 0,
“DiscreteType”: 1,
“RecordSharing”: 1,
“Reading”: 0
},
“DiscreteEvent_UIDButton”: {
“Property”: “<=/Chassis_1.UidButtonLongPressed”,
“ListenType”: 1,
“EventData1”: 2,
“EventData2”: 255,
“EventData3”: 255,
“EventDir”: “<=/Chassis_1.UidButtonLongPressed”,
“Conversion”: 0,
“SensorObject”: “#/DiscreteSensor_UIDButton”
},

监听的实体如下：

~ ~ $ mdbctl lsprop Chassis_1_0101
bmc.kepler.Chassis
ChassisIdentifier=“”
ChassisType=0
DeviceSpecication=[[“SecurityModule”,1,],[“”,69,[255,255,255,255,255,255,255,255,1,2,255,255,255,255,255,255,255,255,255,255,255,255,21,1,1,1,1,1,1,2,2,2,2,2,2,3,3,3,3,3,3,4,4,4,4,4,4,5,5,5,5,5,5,1,2,1,2,1,2,20,1,2,1,255,255,255,255,255,255]],[“ACU”,8,[3,5,7,6,8,2,4,1]],[“PCIeRiserCard”,21,[255,255,255,255,255,255,255,255,255,255,255,255,3,2,1,255,255,255,255,255,255]],[“PCIeTianchi”,3,[1,1,1]],[“PowerConverter”,4,[8,9,10,7]],[“PeuBoard”,1,[1]],[“ExpandBoard”,6,[2,3,4,5,1,6]],[“FanBoard”,3,[3,1,2]],[“CPUBoard”,2,[1,2]],[“DiskBackplane”,1,[1]],[“Psu”,10,[1,2,3,4,5,6]],[“NVMe”,8,[8,9,6,7,4,5,2,3]],[“PCIe”,12,[1,1,1,2,2,2,11,11,11,5,5,5]],[“CPU”,4,],[“NPU”,16,],[“Memory”,64,],[“Fan”,15,],[“Disk”,10,]]
IntrusionFlag=0
Location=“”
Name=“1”
TopologyConfigId=20
UidButtonLongPressed=0
UidButtonPressed=0
bmc.kepler.Chassis.ChassisCapabilities
BridgeDeviceAddress=32
CapabilitiesFlags=0
FRUDeviceAddress=32
SDRDeviceAddress=32
SELDeviceAddress=32
SMDeviceAddress=32
bmc.kepler.Object.Properties
ClassName=“Chassis”
ObjectIdentifier=[1,“1”,“1”,“0101”]
ObjectName=“Chassis_1_0101”
TraceSamplingRate=0
Private
CoverStatus=0
IntrusionACOff=0
IntrusionACOffClear=0
IntrusionACOn=0
IntrusionACOnClear=0
LastIntrusionACOn=0
UidButtonAccessor=0
UidButtonLongAccessor=0
UidButtonLongScanner=0
UidButtonScanner=0
UidButtonTestFlag=true
UidButtonTestResult=255
UidButtonTestStatus=129

实际长按UID Button 按钮，发现触发不了。手动操作这个，可以触发。是不是这个长按钮底层监听到没有更改UidButtonLongPressed这个值

ubmc_assistant · 2026 年5 月 8 日 09:30

答案内容由AI生成，仅供参考：

结论

当前 UID 按钮长按无法触发事件的根本原因 是：
UidButtonLongPressed 属性未被硬件事件驱动更新，因其 Scanner 输入未正确配置。

解决方案总结：

正确配置 Scanner_UIDButtonLongEvent 并将其绑定到 Chassis_1.UidButtonLongScanner
确保 Accessor_UIDButtonLongEvent 存在并绑定
验证 SMC/CPLD 是否正确上报长按信号
判断系统是否要求“重启”才能识别长按事件

完成以上配置后，物理长按即可触发 UidButtonLongPressed=1 → 自动生成 SEL 事件。

点击此处查看详细分析解答

UID 按钮长按事件无法触发问题分析与解决方案

根据提供的配置、日志信息和系统状态，以下是对 UID 按钮长按事件无法触发 问题的全面分析和解决建议。

问题描述

尽管已正确配置 DiscreteEvent_UIDButton 监听 Chassis_1.UidButtonLongPressed，但在物理长按 UID 按钮时，系统未产生预期的事件记录。而手动通过命令修改 UidButtonLongPressed 值为 1 时，事件可以正常触发（如传感器事件中出现 “Reset Button pressed”）。

这表明：

上层事件监听机制有效
底层硬件或信号链路未能将长按动作正确传递至 UidButtonLongPressed 属性

根本原因分析

1. `UidButtonLongPressed` 未由硬件/Scanner 自动更新

从知识图谱和文档可知：

UidButtonLongPressed 是 bmc.kepler.Chassis 类中的一个 只读软件属性（read-only field）
它的值应由底层 Scanner_UIDButtonLongEvent 检测到硬件信号后自动更新
关键关系：
Scanner_UIDButtonLongEvent → UidButtonLongPressed（KG 中明确）
然而当前 mdbctl lsprop 显示：
```
UidButtonLongScanner = 0
```
表明 Scanner 未正确配置或未启用，导致无法检测长按事件。

手动写入 UidButtonLongPressed=1 能触发事件 → 上层逻辑正常
物理长按无响应 → Scanner 到 BMC 的数据链路中断

2. 配置错误：Scanner 与 Accessor 未配对

根据文档 《拓扑配置说明》（Document Chunk 2） 与 CSR 配置字典：

事件配对原则：每一个按钮事件都需要 Scanner（检测） 和 Accessor（处理） 成对出现才能完整处理事件。

SMC通信依赖：UID按钮事件依赖于 SMC 与 CPLD 的通信。

当前配置中的关键问题：

配置项	当前值	应有值	问题
`UidButtonLongScanner`	0	应为 `<=/Scanner_UIDButtonLongEvent.Value`	未关联 Scanner
`UidButtonLongAccessor`	0	应为 `#/Accessor_UIDButtonLongEvent.Value`	未关联 Accessor

Scanner 和 Accessor 均为 0，说明事件采集和处理链路完全未建立。

3. 硬件信号路径不完整

根据知识图谱：

UID Button → 触发 UID Long Press Event（物理事件）
Scanner 负责检测该事件（需通过 SMC 读取 CPLD 寄存器）
若 CPLD 固件或寄存器配置错误，则不会上报长按信号。

尤其注意：CPLD 上电后默认会屏蔽按钮功能（见搜索结果 #2 规则22），需确保未被屏蔽。

解决方案

步骤 1：检查并配置 `Scanner_UIDButtonLongEvent`

确保系统中存在名为 Scanner_UIDButtonLongEvent 的对象，并正确配置其数据源（通常来自 SMC/CPLD 寄存器）。

示例配置应类似：

"Scanner_UIDButtonLongEvent": {
  "Value": "<=/smc/uid_button_long_press_reg"
}

步骤 2：正确配置 `Chassis_1` 的 Scanner 与 Accessor

修改当前配置，确保以下字段指向正确的对象：

"Chassis_1": {
  "UidButtonLongScanner": "<=/Scanner_UIDButtonLongEvent.Value",
  "UidButtonLongAccessor": "#/Accessor_UIDButtonLongEvent.Value"
}

验证方式：使用 mdbctl 查看是否变为非零引用。

步骤 3：验证 SMC 通信与 CPLD 寄存器

确认 SMC 配置正确：
- 使用调试工具读取底层寄存器，检查长按 UID 按钮时是否触发电平变化。
确认 CPLD 是否支持长按识别：
- 需 CPLD 固件具备 6 秒左右电平检测能力（参考规则7：长按约6秒上报）。
检查按钮屏蔽状态：
- 确认未开启“上电锁”或“按钮屏蔽”功能（规则10、11）

步骤 4：验证事件生成机制

结合文档 《chassis》功能简介（搜索结果 #3）：

UID 长按事件是在 BMC 启动后检查 SMC 命令字，若值为 1，则认为存在长按事件并上报。

这意味着：

长按事件是“启动时检测”的一次性事件，不是实时监听。
必须在 长按时重启设备 才能触发。

因此，若你希望实现 实时上报长按事件，需要确认系统是否支持：

实时扫描模式（continuous scan）？
还是仅支持“复位型”长按（reset trigger）？

步骤 5：日志与 SEL 记录分析

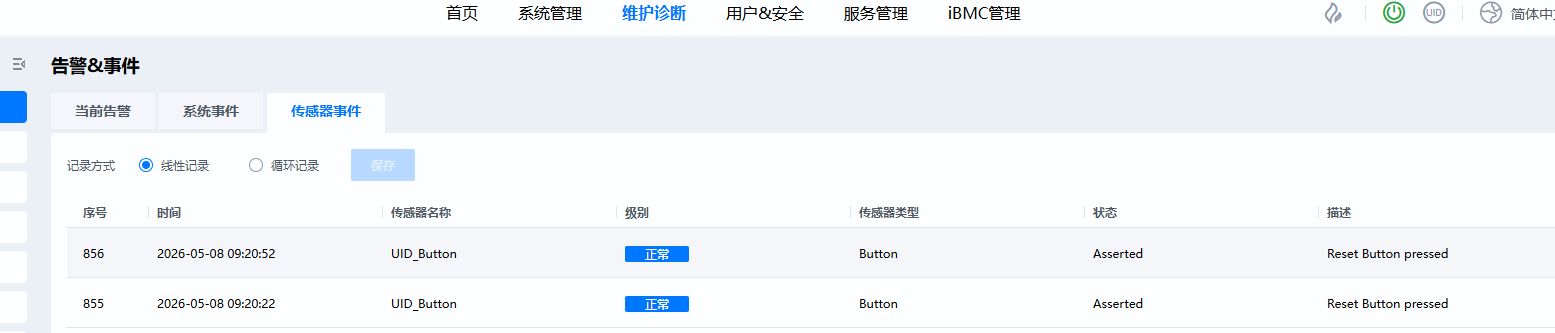

当前事件日志显示：

Reset Button pressed

且事件数据为：

EventData1=2, EventData2=255, EventData3=255

这符合标准 IPMI 规范中 Button 类型传感器 的“Reset”动作，说明：

事件类型定义正确
传感器 DiscreteSensor_UIDButton 工作正常
只是未收到实际的“Assert”输入

建议操作清单

操作	说明
检查 `Scanner_UIDButtonLongEvent` 是否存在且有有效值	可用 `mdbctl lsobj Scanner_UIDButtonLongEvent`
配置 `UidButtonLongScanner` 指向正确的 Scanner	修改 SR 配置，重新加载
检查 `Accessor_UIDButtonLongEvent` 是否定义	缺失则无法完成事件闭环
验证 SMC 与 CPLD 的通信状态	使用 `smc read` 命令查看寄存器值
实测长按时是否拉高对应 GPIO	硬件层面确认信号有效性
尝试“长按重启”看是否触发事件	验证是否为启动阶段检测机制

参考依据

来自知识库的关键信息支持：

事件配对机制（KG）：

“Each UIDButtonEvent must be properly paired with a Scanner and Accessor for correct handling.”
Scanner_UIDButtonLongEvent → UidButtonLongPressed（KG）：

Scanner_UIDButtonLongEvent updates UidButtonLongPressed on long press.
状态同步自动完成（DC）：

“BMC内部状态会自动更新，无需手动配置” —— 前提是 Scanner 正确接入。
UID 长按用于复位 BMC（SR #3）：

“长按复位BMC”，并在启动时检查 SMC 命令字判断是否发生过长按。

结论
