【问题求助】BMC网口环回测试失败

kunlun_xubuju · 2026 年5 月 28 日 08:15

// 此模板仅供参考，如果不适用可以修改

问题描述

BMC网口环回装备测试失败，目前此问题在一台环境上复制概率高，另外一台正常

出现问题后，重测会失败，bmc重启后再测试会成功

出现问题的环境也是概率性失败，目前没有发现固定规律

环境信息

软件版本：OpenUBMC LTS SP1

重现步骤

使能DFT，命令ipmicmd -k “f 0 30 90 20 db 07 00 01” smi 0，返回0f 31 00 90 00表示成功，否则失败
获取测试项个数，命令ipmicmd -k “f 0 30 90 40 02” smi 0 ，返回0f 31 00 90 00表示成功，否则失败，返回第二个字节为测试项个数，测试项个数为0则报失败
获取每个测试项的内容，命令ipmicmd -k “f 0 30 90 41 00 20 02 $testitem” smi 0，返回0f 31 00 90 00表示成功，否则失败
解析返回的DFT ID、DEVICE ID、测试项名字，把DFT ID为0x4a的保存下来，如果所有的测试项DFT ID都不为0x4a则报错
启动DFT ID为0x4a的测试项测试，命令ipmicmd -k “f 0 30 90 42 00 20 02 01 $obtain_testitem” smi 0

期望结果

DFT ID为0x4a的测试项成功

实际结果

DFT ID为0x4a的测试项失败

尝试过的解决方案

之前这个帖子讨论过类似的问题，不过没有结论，目前有类似的问题出现，需要再看下

分析结论

装备持续测试了差不多一个小时：问题是问了装备的人，正常调用了一次，这里有就个问题，闭源会不会持续测试1个小时的环回

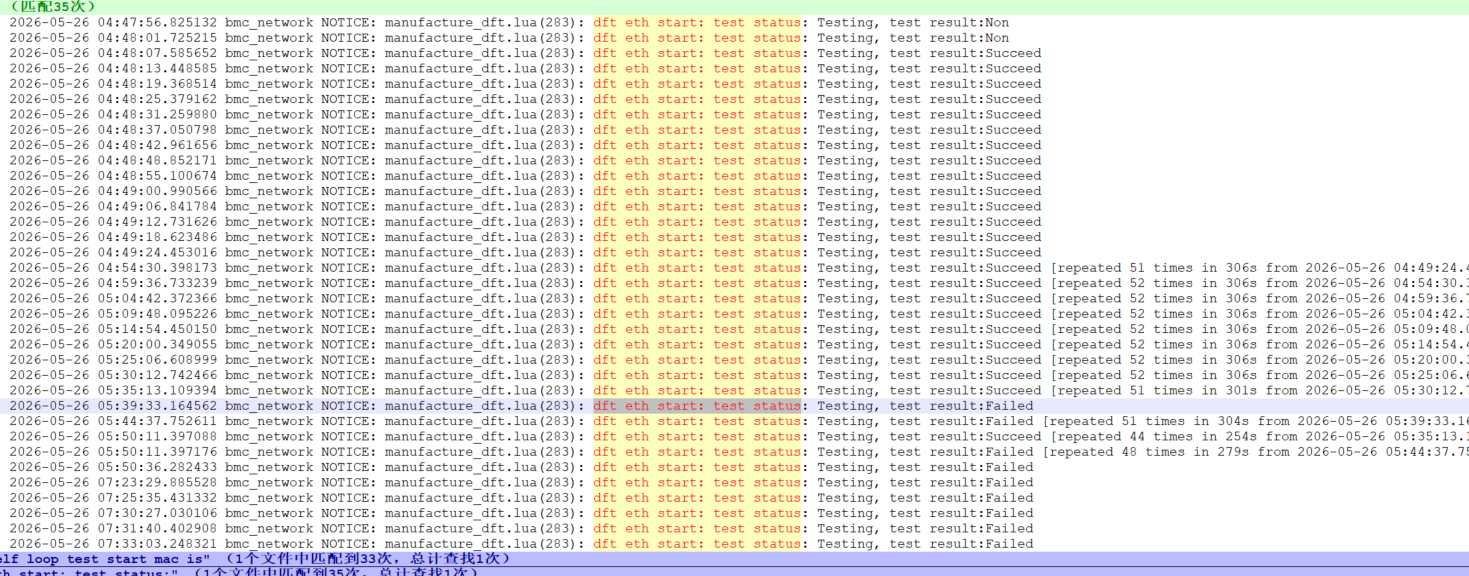

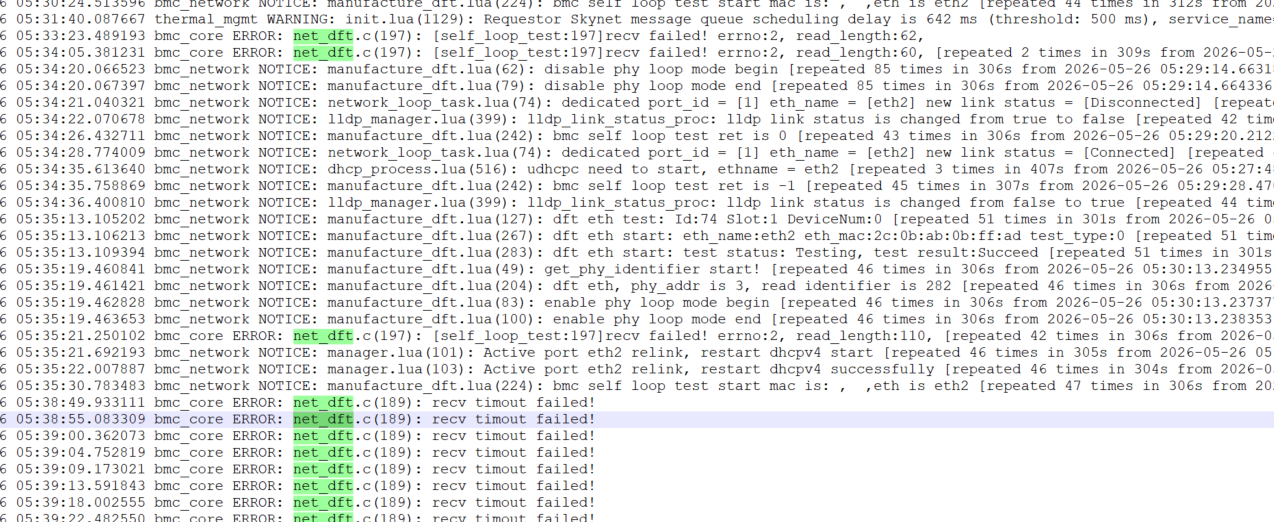

出问题失败的时候，和log: bmc_core ERROR: net_dft.c(189): recv timout failed! 对齐，一开始只是有 net_dft.c(197): [self_loop_test:197]recv failed! errno:2, read_length:60，但不会失败，timeout 后，用例开始失败

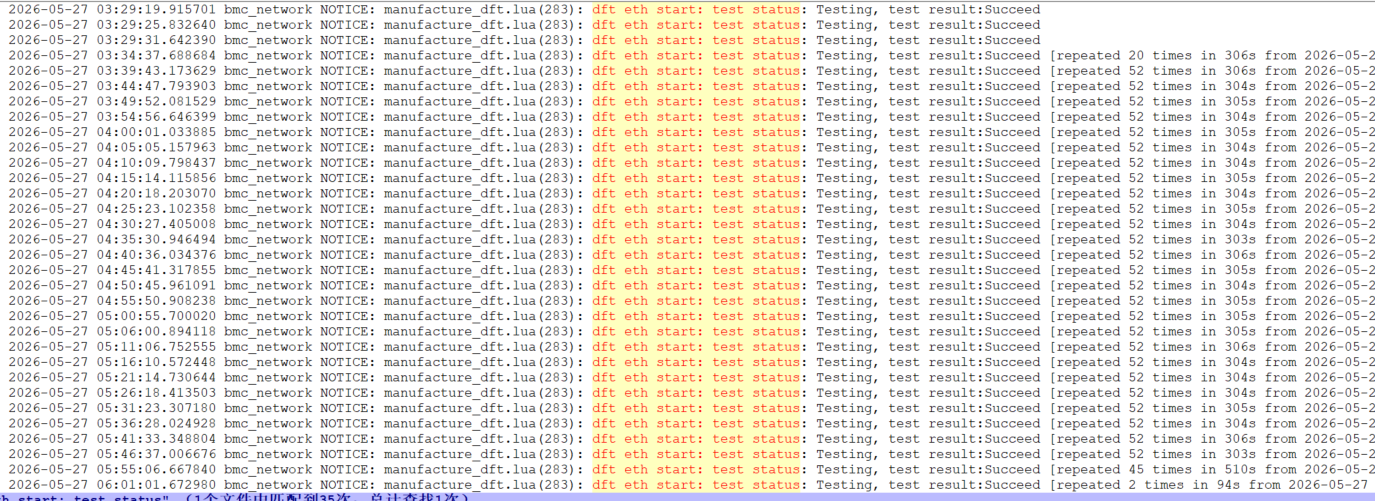

3. 下面是正常日志：

ubmc_assistant · 2026 年5 月 28 日 08:19

答案内容由AI生成，仅供参考：

总结

直接现象：DFT ID 0x4A（MGMT Test）在 eth2 上反复执行并失败。
日志关键线索：自环测试启动时 MAC 地址为空。
最可能的根因：物理环回连接问题或网口 MAC 初始化失败。
优先排查方向：1）环回头是否插好；2）bmc_network 是否成功为 eth2 分配 MAC；3）CSR 配置中 DftEth 测试项的参数是否匹配。

如果上述排查后问题仍然存在，建议完整提供以下信息以便进一步分析：

bmc_network 的完整启动日志（从系统上电到测试开始）；
环回头的型号及连接照片；
DFT 模式使能后的全部测试项列表（ipmicmd -k "f 0 30 90 41 00 20 02 ..." 的输出）。

点击此处查看详细分析解答

根据您的问题描述和提供的日志信息，可以确认 BMC网口环回测试失败 这一现象，失败项为 DFT ID 为 0x4A（对应日志中的 Id:74，测试项名为 MGMT Test）。以下基于上下文中的知识图谱和文档内容进行分析和诊断建议。

日志关键信息分析

从您提供的日志（文档片段 1）中可提取以下重点：

时间	日志内容	关键信息
`02:07:32.357349`	`dft eth test: Id:74 Slot:1 DeviceNum:0 [repeated 33 times]`	测试项 `Id:74`（即 0x4A）重复执行 33 次
`02:07:32.358138`	`dft eth test: eth_name user eth2`	测试发生在 eth2 网口上
`02:07:32.358547`	`dft eth start: eth_name:eth2 eth_mac:f0:c8:b5:ac:f0:87 test_type:0`	测试启动时使用的 MAC 地址为 `f0:c8:b5:ac:f0:87`
`02:07:32.359738`	`bmc self loop test start mac is: ,eth is eth2`	MAC 地址为空（`mac is:` 后无内容）
`02:07:32.360335`	`test status: Testing, test result:Failed`	最终测试结果为 Failed

结论：测试过程中出现了 MAC 地址为空的情况，这可能是导致环回测试失败的直接原因。自环测试要求网口能够正确识别并回环发送/接收数据包，MAC 地址缺失会使底层通信无法正常建立。

可能的根本原因

根据上下文中的实体关系与社区专家建议，以下因素需重点排查：

1. 物理环回连接未正确建立

知识图谱中 guanmaoning（社区专家）曾建议 验证物理环回设置（guanmaoning suggests verifying physical loopback setup）。
环回测试需要专用的环回头或网线将发送端和接收端短接，若物理连接松动或环回头损坏，测试必然失败。

2. MAC 地址初始化异常

日志显示 bmc self loop test start mac is: ,eth is eth2，MAC 地址为空。
知识图谱中 eth2 在正常状态下有明确的 MAC 地址（如 00:00:00:00:00:01 或 20:22:01:18:4c:54），而当前测试中 MAC 为空，说明：
- 可能是 网口设备驱动未正确注册；
- 或 DFT 测试前的网络初始化步骤未完成（例如 bmc_network 组件未成功为 eth2 分配 MAC）。
您使用的软件版本为 OpenUBMC LTS SP1，建议检查该版本的 bmc_network 组件（版本 1.70.42/1.110.45）的启动日志，确认网络接口初始化是否完整。

3. DFT 测试流程中的逻辑缺陷

重现步骤中要求 使能 DFT 并 获取测试项个数，日志显示成功获取了 25 个测试项（get dft item type = 2 num is 25），说明 DFT 模式已正确进入。
但测试启动命令中使用了 $obtain_testitem 参数，若该参数未正确解析或传入的测试项 ID 与固件期望不符，也可能导致启动失败。日志中 Id:74 与期望的 0x4A 一致，因此 ID 匹配没有问题。

4. 软件版本间的兼容性问题

知识图谱中提及 openUBMC 不包含 testchip 命令（openUBMC does not include the testchip command that was previously used in iBMC v2），而您的测试步骤全部使用 ipmicmd 命令，理论上无冲突。
但请注意：OpenUBMC LTS SP1 可能对 DFT 测试项有特定的 CSR 配置要求（如 Dft3V3Vlot 类中的 Id、Slot、DeviceNum 等属性），需确认 eth2 对应的测试项 CSR 配置是否正确。

诊断建议（基于社区专家 `huangzhiyu` 的建议）

使用 mdbctl 追踪端点数据
huangzhiyu 曾建议使用 mdbctl 来查看端点对象的状态。您可以运行：
```
mdbctl lsprop /bmc/kepler/Managers/1/EthernetInterfaces/EthGroup/1
```
检查 LoopbackIpv4Addr 和 LoopbackIpv6Addr 是否已正确设置（根据文档片段 8，新增的资源协作接口属性）。
使用 tracemctp 诊断 MCTP 通信
若您的环境涉及 MCTP 传输，huangzhiyu 推荐使用 tracemctp 抓取底层报文，确认环回数据是否在 PHY 层被正确回环。
验证物理环回头的连接
按照 guanmaoning 的建议，检查环回头是否牢固插入 eth2 口，并确认环回头型号与您的硬件兼容（例如 1GE 或 10GE 环回头可能不同）。
检查 MAC 地址初始化日志
查看 bmc_network 组件的日志（/var/log/bmc_network 或通过 journalctl -u bmc.kepler.bmc_network），确认 eth2 的 MAC 地址是否在接口启动时被正确设置。若发现 MAC 一直为空，可能需要检查 general_hardware 组件中网卡驱动的注册流程。

总结

直接现象：DFT ID 0x4A（MGMT Test）在 eth2 上反复执行并失败。
日志关键线索：自环测试启动时 MAC 地址为空。
最可能的根因：物理环回连接问题或网口 MAC 初始化失败。
优先排查方向：1）环回头是否插好；2）bmc_network 是否成功为 eth2 分配 MAC；3）CSR 配置中 DftEth 测试项的参数是否匹配。
