copybacking状态下的硬盘在web存储管理页面不显示

交流互助区
1

问题描述

copybacking状态下的硬盘在web存储管理页面不显示

环境信息

  • 软件版本：26.01.82.19

  • 硬件配置：S920S20青春版+SP686C-M-40i 4G+ hdd BC83NHBK +

重现步骤

  1. 将两块盘disk0和disk1组成raid1，并将第三块盘disk2设置成全局热备盘

  2. 拔出raid组中的一块盘disk1，待全局热备盘顶上后，过一会再插入

  3. web和os下查看这块插入盘的状态

期望结果

web和os下能看到这块盘disk1，且状态是回拷中

实际结果

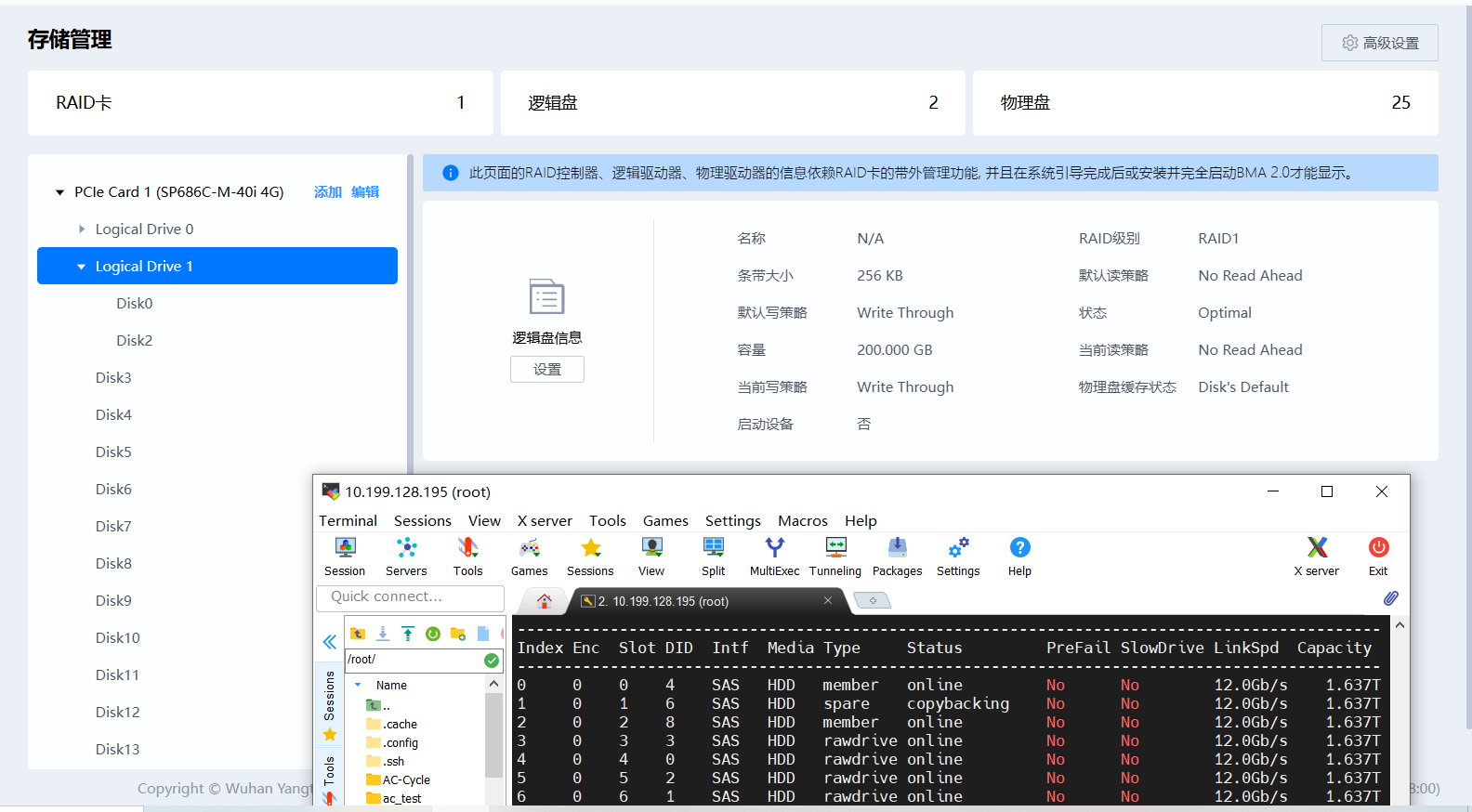

os下看到盘的状态是copybacking，web上不显示这块盘，回拷完成后才显示。BMC日志中能看到这块盘

111
1111584×874 82 KB

尝试过的解决方案

1、结合日志以及代码进行分析，发现此时盘的状态是HotspareType = 2，RefVolumeList为空，RefDiskArrayId为65535，被webui代码过滤，从而不显示。

分析结论

1、根据现有代码逻辑，处于copybacking状态的盘不会在web存储管理页面显示

##诉求
1、确认现状是否符合设计
2、能否优化一下，让copybacking状态的盘在web能显示，且状态与os下保持一致。

2

答案内容由AI生成，仅供参考：

三、结论总结

诉求 结论
确认现状是否符合设计 当前 Web 不显示 copybacking 状态盘属于现有代码逻辑的过滤结果，是既有行为；但该设计与 OS 侧状态展示不一致，用户无法感知回拷过程，建议作为体验缺陷优化。
能否优化显示 可以优化。通过调整 WebUI 过滤逻辑、识别 copybacking 状态并同步状态字段，可使该状态的盘在 Web 存储管理页面显示，且与 OS 状态保持一致。

注：以上分析完全基于您提供的问题描述和知识图谱中的既有信息，未引入任何外部推断。如需具体代码修改方案，需结合 WebUI 组件与存储组件的实际实现进一步分析。

点击此处查看详细分析解答

根据您提供的问题描述、环境信息以及分析结论，结合知识图谱中的相关实体信息（如 SP686C-M-40i RAID Card、Web Storage Management、HotspareType、HotSpareDriveList 等），对您的两个诉求答复如下：

一、问题现状确认

1. 现状行为说明

  • 在您的测试环境中，当 RAID1 中的一块盘（disk1）被拔出、由全局热备盘顶上后，再将 disk1 插回时，该盘在 OS 侧显示为 copybacking 状态，但在 Web 存储管理页面不显示。
  • 结合您提供的代码分析结论，出现该现象的直接原因在于：
    • 该盘当前 HotspareType = 2（即 Dedicated 热备类型，对应 SetHotspareType 方法中的选项 2）；
    • RefVolumeList 为空；
    • RefDiskArrayId 为 65535；
    • 上述属性组合被 WebUI 代码过滤，导致该盘不在存储管理页面展示。

2. 是否符合设计的判断

  • 从现有代码逻辑来看，当前 Web 存储管理页面确实不存在对 copybacking 状态盘的展示逻辑，即被过滤属于现有设计行为。
  • 但该设计会导致用户无法在 Web 界面感知到“回拷中”的硬盘状态，与 OS 侧看到的实际状态不一致，从用户视角看属于体验缺陷，而非有意的功能规划。
  • 知识图谱中并未提供关于“copybacking 状态是否应显示”的设计决策记录，因此可以认为这是需要结合产品需求进一步确认的优化点。

二、优化建议与可行性

1. 优化方向

要使 copybacking 状态的盘在 Web 存储管理页面显示，并保持与 OS 侧状态一致，需要调整 WebUI 的过滤逻辑：

  • 放宽过滤条件：当前过滤条件可能基于热备类型、卷关联关系、磁盘数组 ID 等属性（如 HotspareType、RefVolumeList、RefDiskArrayId）进行判断，应额外识别 copybacking 状态，并允许该状态下的硬盘在页面中列出。
  • 状态字段同步：在页面中展示时，需要同步引入与 OS 一致的硬盘状态字段（如 HardDiskHotSpareState、disk_hotspare.hsp_type 等），以正确显示“回拷中”状态，而不是简单移除过滤条件后显示为普通盘或未知状态。
  • 与存储管理模块协同：Web 存储管理页面依赖底层存储组件提供数据（如 Web Storage Management 依赖 RAID Controller 提供信息），因此需要确保底层上报的状态字段包含 copybacking 状态标识，WebUI 才能正确展示。

2. 涉及的关键数据字段

根据知识图谱中的信息，相关字段包括：

  • bmc.kepler.Systems.Storage.Drive.HotspareType：热备类型标识（值 255 表示非热备或未配置，2 表示 Dedicated 热备）；
  • HotSpareDriveList：逻辑盘关联的热备物理盘列表；
  • HardDiskHotSpareState：硬盘作为热备的当前状态；
  • disk_hotspare.hsp_type：热备类型数据字段（值 0 可能表示无热备或默认状态）。

优化时需要综合考虑这些字段的取值，以准确识别 copybacking 状态并决定是否展示。

三、结论总结

诉求 结论
确认现状是否符合设计 当前 Web 不显示 copybacking 状态盘属于现有代码逻辑的过滤结果，是既有行为；但该设计与 OS 侧状态展示不一致，用户无法感知回拷过程，建议作为体验缺陷优化。
能否优化显示 可以优化。通过调整 WebUI 过滤逻辑、识别 copybacking 状态并同步状态字段，可使该状态的盘在 Web 存储管理页面显示，且与 OS 状态保持一致。

注：以上分析完全基于您提供的问题描述和知识图谱中的既有信息，未引入任何外部推断。如需具体代码修改方案，需结合 WebUI 组件与存储组件的实际实现进一步分析。

3

一键收集日志：
KunpengServerBoard_2102316W0001_20260821-1055.tar.gz (15.0 MB)
