答案内容由AI生成，仅供参考：
您看到的“颠倒”并非错误，而是系统设计中物理连接器（硬件位置）与逻辑业务连接器（软件槽位）解耦的体现。
Connector_PCIE_1 的 Slot=1 是物理丝印位置。BusinessConnector_1 的 Slot 值（在特定PSR中为2）是逻辑槽位分配，它由 PcieAddrInfo 结构和线缆配置决定，可能因为内部拓扑、地址映射或配置规避（如避免冲突）而与物理位置不同。这种设计允许系统在复杂的硬件排列（如多riser卡、多switch场景）下，通过软件配置灵活地管理PCIe设备，而不必严格绑定物理插槽位置。
根据您提供的信息和背景知识，关于 00000001040302081952 riser卡配置中 Connector_PCIE_1 槽位与 PCIeDevice 槽位对应“颠倒”的现象，我为您分析如下：

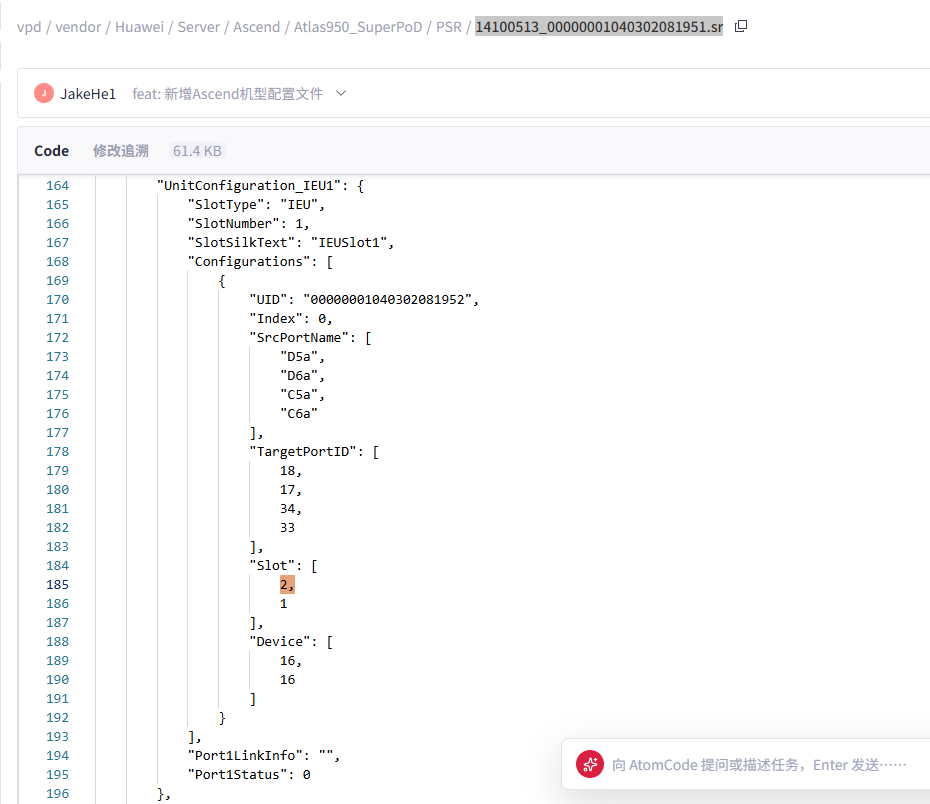

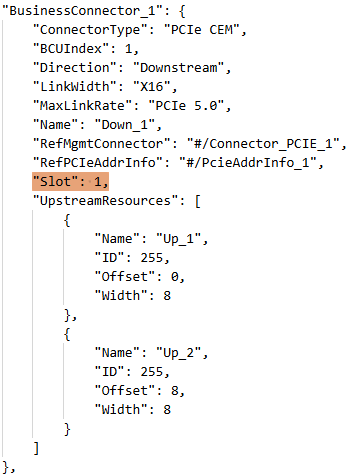

14100513_00000001040302081952.sr)：定义了物理连接器 Connector_PCIE_1，它对应riser卡的物理槽位1。14100513_00000001040302081951.sr)：定义了 BusinessConnector_1.Slot = 1，但对应的实际槽位被解析为2。这里的关键在于，这两个文件中的“槽位”概念并非直接对应同一逻辑。这在系统中是可能且合理的，原因如下：
物理连接器与逻辑槽位的解耦：
Connector_PCIE_1（如知识图谱中的 Connector_PCIE_1_00010101）是一个物理硬件实例，其名称和位置（如 Slot 1）直接反映了它在riser卡上的物理布局。BusinessConnector 是一个逻辑业务连接器，它通过 PcieAddrInfo 结构（如 PcieAddrInfo_1）引用 ContainerSlot、SlotID 等属性，用于系统级的地址映射和设备管理。其 Slot 属性值（如1或2）可能表示的是系统逻辑槽位编号，而非物理位置，它服务于PCIe设备枚举、BDF（Bus:Device:Function）地址分配等目的。Riser卡的结构与桥接作用：
Connector_PCIE_1）和逻辑映射（BusinessConnector 所引用的 PcieAddrInfo）之间的对应关系，可能因Riser卡的设计（如通过PCIe交换机或桥接芯片连接）而存在偏移。9560-16i PCIe Switch）连接到系统时，其逻辑地址（SlotID）可能被分配到不同的值。知识图谱中也提到 PcieAddrInfo 用于 “实现上游和下游配置之间槽位号和BDF的同步”，这个过程可能涉及重新映射。配置的上下文与目的差异：
Bom、Position、SilkText），用于硬件发现和物理识别。BusinessConnector 与 PcieAddrInfo 的关联，用于指导设备管理软件（如BMC）如何进行地址解析、槽位分配和拓扑构建。因此，PSR中的 Slot 值可能代表的是软件配置的槽位号，独立于物理丝印。已知的配置冲突与规避：
Connector 的 SrcPortName 和 “PSR中的线缆配置” 来确定的。如果同一个UBC口出现在两个槽位的线缆配置中，会导致概率性匹配错误。规避方法就是“配置2个PSR来避免冲突”。这解释了为什么会有两个不同的 .sr 文件（...952.sr 和 ...951.sr）来定义不同层面或不同场景的配置。您看到的“颠倒”并非错误，而是系统设计中物理连接器（硬件位置）与逻辑业务连接器（软件槽位）解耦的体现。
Connector_PCIE_1 的 Slot=1 是物理丝印位置。BusinessConnector_1 的 Slot 值（在特定PSR中为2）是逻辑槽位分配，它由 PcieAddrInfo 结构和线缆配置决定，可能因为内部拓扑、地址映射或配置规避（如避免冲突）而与物理位置不同。这种设计允许系统在复杂的硬件排列（如多riser卡、多switch场景）下，通过软件配置灵活地管理PCIe设备，而不必严格绑定物理插槽位置。
逻辑槽位与物理槽位解耦，对客户展示以逻辑槽位为准
