BMC Studio在添加总线时候的问题

交流互助区
1

我在使用BMC Studio的时候，在root.sr中添加了一条Adc总线，在buses下面会有Adc_1，但是objects里面没有Adc_1对象的定义。

"Objects": {
        "I2c_1": {
            "Id": 1
        },
        "I2c_2": {
            "Id": 2
        },

按道理应该会有向上面I2c对象一样的对象吧？同样我添加新的i2c bus好像也不会有对应的i2c对象被添加到Objects下面。同样我在 功能器件 里面也找不到I2c，Adc这些。

请问总线该如何完整的添加呢？使用Studio是想校验一下之前这个问题中，我手动配置存在的问题
配置Adc bus时候的问题 - 交流互助区 - openUBMC 论坛

2 个赞
2

root.sr是总线的定义位置和总线的出口，因此不是在anchor中添加总线，而是直接定义总线对象然后传到下游连接器中。

3

总线对象在BMC Studio里怎么去配置呢？好像没有看到相关的，还是说只能代码去定义对象

4

只能在object中定义

5

Adc为anchor 总线，只会出现在ManagementTopology对象中，不会出现在Objects中。出现在Objects中的是mux总线，也就是有下联器件的总线，比如Smc、Chip、JtagSwitch器件的下联总线，还有Pca9544、Pca9545、Pca9548端口连出的总线。

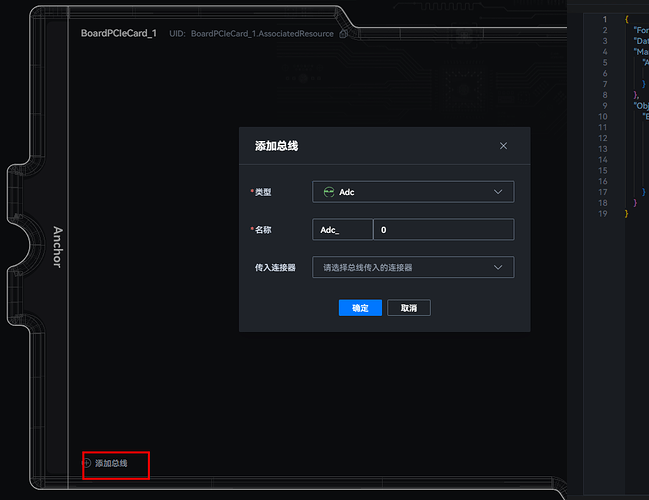

anchor总线配置如下：

1
1963×741 56.1 KB

配置出现在Objects中的mux总线：比如Smc器件的下联总线：

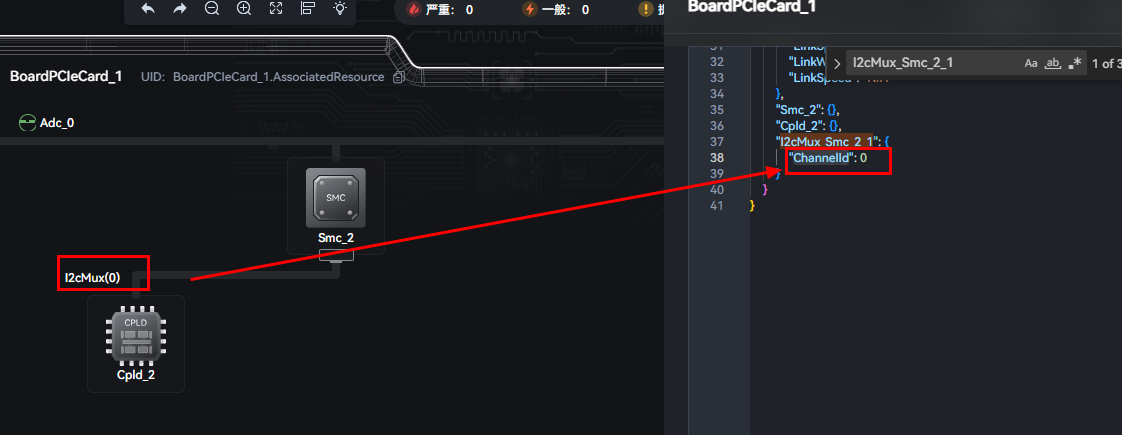

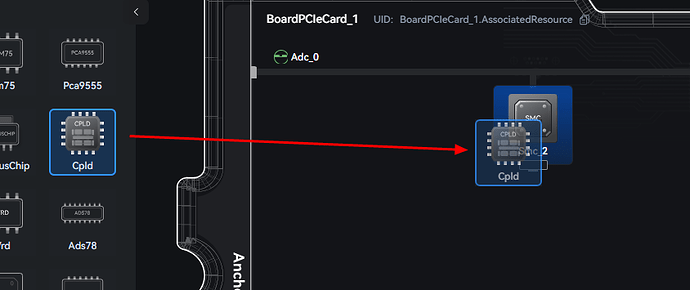

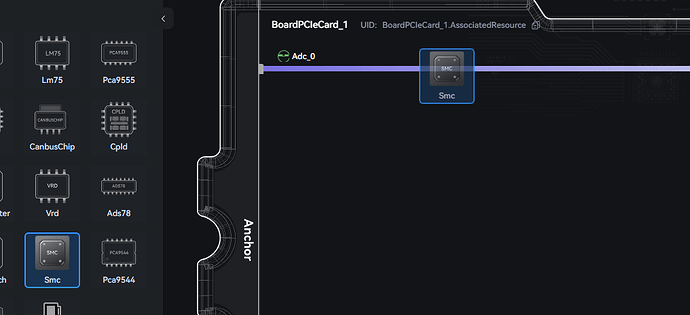

操作步骤：拖拽Smc器件到Adc总线上，再拖拽一个Cpld器件到Smc器件上，会自动生成下联总线I2cMux_Smc_2_1，其中ChannelId对应图上的I12Mux右边的(0)
ScreenShot_20250617144947
ScreenShot_202506171449471016×465 61.2 KB

2
2844×355 46.8 KB

3
31122×435 64.4 KB

Pca9544的下联总线：

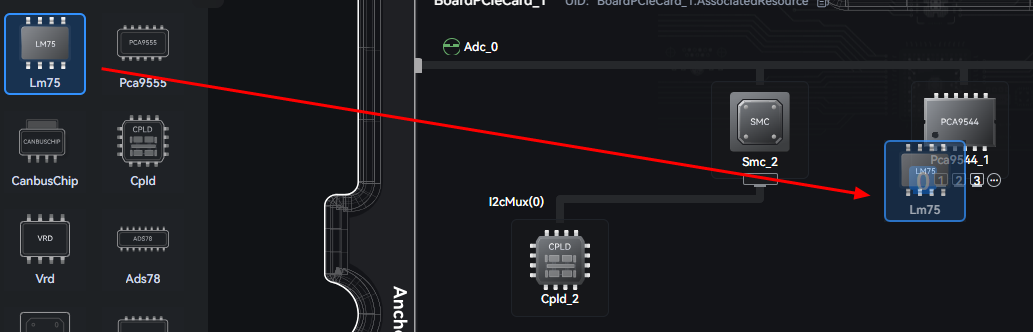

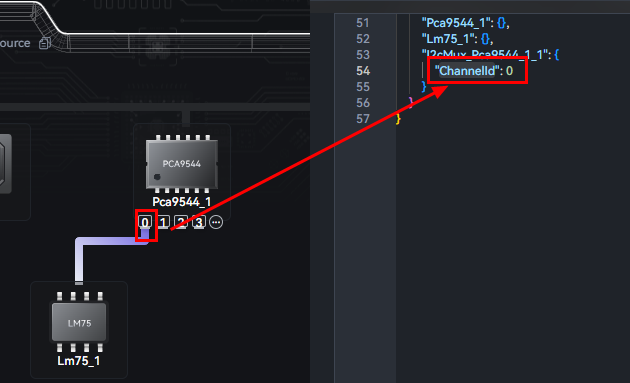

操作步骤：拖拽Pca9544器件到Adc总线上，拖拽Lm75器件到端口0上（或者鼠标右键点击端口0，选择要添加的器件），Objects中会自动生成总线I2cMux_Pca9544_1_1，ChannelId对应端口号
4
41033×332 65.6 KB

5
5630×383 36.5 KB

2 个赞
7

当前总线均是发源于root文件的，在其它板卡都不会出现重新定义总线的场景，在root里定义一次就可以了，再通过Anchor把总线传入到下级版本。

曾了解到在其它板卡可能会出现新增总线的情况，但一直都没有落实这个场景诉求，所以当前没有做新增总线的功能，后续如果有此诉求，会把新增总线功能放开，届时可以配置总线的详细信息。
