读取fru显示Device not present

交流互助区
1

问题背景：
适配过程中读取fru提示打印Device not present (Destination unavailable)
该机型无挂耳，但是有ExpBoard并且eprom地址为0xAE

image459×140 11.9 KB

排查过程：

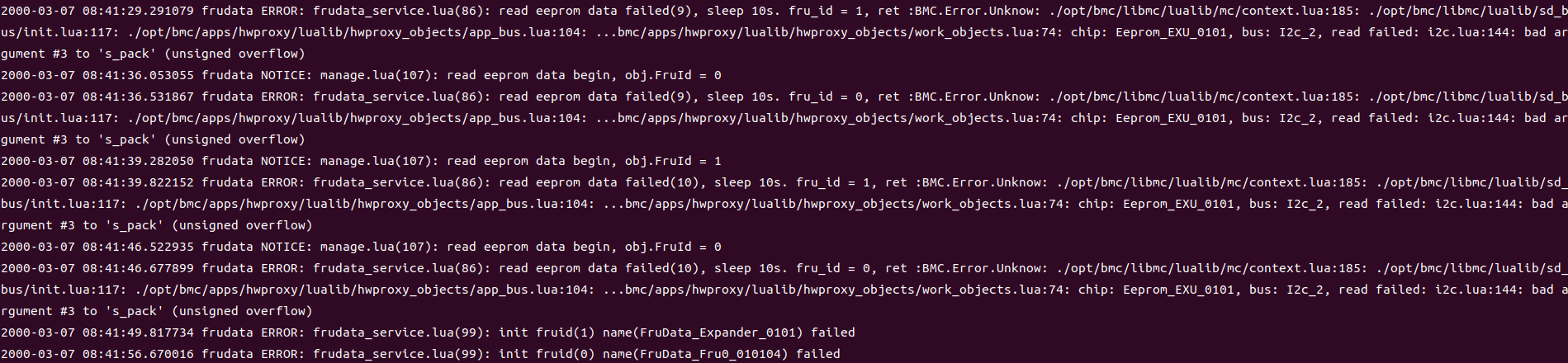

1.通过cat /var/log/app.log|grep frudata查看关键日志报错如下

frudata NOTICE: frudata_app.lua(72): frudata add object, obj.FruId = 0, frudata name = FruData_Fru0_010104, type = TianChi
frudata NOTICE: frudata_app.lua(72): frudata add object, obj.FruId = 1, frudata name = FruData_Expander_0101, type = TianChi

image1899×440 105 KB

2.修改配置文件，将TianChi修改为Eepromv2，则不会报错Device not present (Destination unavailable)，证明硬件链路是通的

        "FruData_Expander": {
            "FruId": 1,
            "FruDev": "#/Eeprom_EXU",
            "EepromWp": "#/Accessor_EXUWP.Value",
            "BoardSerialNumber": "",
            "StorageType": "TianChi" -->修改为Eepromv2
        },

image542×195 17.1 KB

3.附带app.log日志
app.log.1.txt (2.1 MB)

问题：
1.出现该问题的原因是什么呢？
2.eeprom内应该是为空，会是这个导致天池加载错误报错吗？报错的代码指向为闭源，无法进一步分析代码
3.能否通过软件的方式直接为空eeprom写入符合天池架构的信息(csr，uid，fru)
4.os下执行dmidecode -t 2 回显的主板序列号，产品名称，这些信息是bmc主动通过smbios传输给bios，还是bios通过ipmi向bmc获取的呢？方便说明一下这个链路吗？

如何手动写入硬盘背板EEPROM
2

1、StorageType不同bmc会按照不同的公式解析Fru的内容，天池规范每个域对应的寻址方式和偏移和非天池规范不一样；
2、csr、fru都是存在eep里的，如果eep是空没有csr，bmc带外都不会识别这个组件，没理解你是什么意思；
3、可以，天池和非天池主要区别就是eep里的天池头；
4、dmidecode不走带外，从bios拿的信息

4

显示 Device not present主要因为未配置对应的SMC

5

问一下，非天池架构的eeprom，我这边也配置成eepromv2了，显示Device not present，你那边的解决方案需要配置对应的SMC，具体是指的什么? 谢谢。

6

当时配置的时候没有配 Smc_ExpBoardSMC 这个对象导致的，报错这个更多的可能是链路配置不对
