说明
openubmc升级真机环境时会验证hpm包的cms签名，确保软件包来源可信且完整。
本文档用于指定开发者完成hpm包签名。
- 注意： 签名依赖的工具由bmcgo提供，openubmc社区版本的bingo还不支持签名。
签名hpm包格式
签名hpm包由包头、签名原文、CMS签名、CRL吊销列表、裸HPM包共五部分组成。
包头
包头记录了签名文件的数量和每个文件的大小，每8个字符组成一个大端的十六进制数字，格式为<file_count><file1_id><file1_len><file2_id><file2_len><file3_id><file3_len>。
- <file_count>：表示签名由几个文件组成，当前格式签名由3个文件组成，故值一般为
00000003
- <filex_id>：第x个文件的文件ID，从1开始编码，如文件1为
00000001
- <filex_len>：第x个文件的文件长度。
例如：00000003000000010000001800000002000000280000000300000038表示签名由3个文件组成，每1个文件长度为0x18，第二个文件长度为0x28，第3个文件长度为0x38。
签名原文
内容是一段文本，内容由Manifest Version、Create By、Name、SHA256-Digest组成，其中：
Manifest Version：一般为1.0Create By：签名者，一般为厂商包Name：文件名SHA256-Digest：裸HPM包的sh256
CMS签名
签名工具生成的cms签名文件
CRL吊销列表
签名根证书的吊销列表
hpm裸包
由hpm打包工具生成的裸包。
重签HPM包
某些场景我们需要将已签名的hpm包重新签名，需要执行以下步骤：
- 按文件头描述的依次从hpm包中剥离出包头、签名原文、CMS签名、CRL吊销列表、裸HPM包
- 修改签名原文，只能修改
Create By和Name，
- 使用hpm_signer工具生成新的签名cms文件，同时需要签名根证书最新的CRL吊销列表文件。
- 将所有文件放置在同一目录并重命名文件，要求签名原文文件名为name.filelist、CMS签名文件名为name.filelist.cms、吊销列表为cms.crl、裸HPM包为name.hpm，其中
name可以修改但要保持一致。
- 执行打包命令：
cms_sign_hpm.sh 2 name.hpm，该命令会生成一个名为name.hpm.signed为签名hpm包。
- 正式升级的hpm包尾缀必须是
.hpm，需要将name.hpm.signed重命名为name.hpm。
示例
假设有一个名为origin.hpm包的hpm包，其包头为00000003000000010000001800000002000000280000000300000038，重新签名流程：
# 导出name.filelist，文件大小为0x18(24字节)，偏移为56
dd if=origin.hpm of=name.filelist bs=1 skip=56 count=24
# 导出name.filelist.cms，文件大小为0x24（40字节），偏移为80（56 + 24）
dd if=origin.hpm of=name.filelist.cms bs=1 skip=80 count=40
# 导出cms.crl，文件大小为0x38（56字节），偏移为120（80 + 40）
dd if=origin.hpm of=cms.crl bs=1 skip=120 count=56
# 导出hpm裸包，文件偏移为176（120 + 56），截取剩余内容
dd if=origin.hpm of=name.filelist bs=1 skip=176
# 执行签名，签名name.filelist文件并生成name.filelist.cms
hpm_signer -s signer.pem.enc -t ts_signer.pem.enc -T tsa.cnf -i name.filelist -o name.filelist.cms -p <签名证书加密密码>
# 重新打包，生成name.hpm.signed
cms_sign_hpm.sh 2 name.hpm
# 重命名
mv name.hpm.signed name.hpm
4 个赞

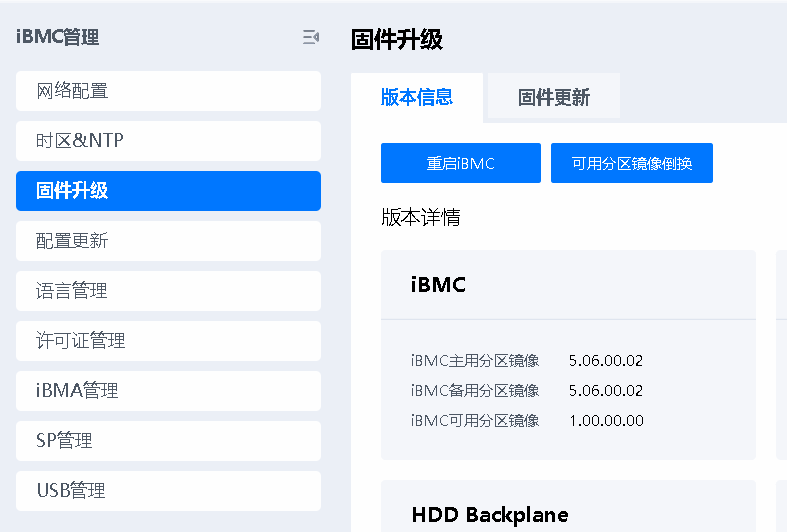

按文档已经重新签名了bios hpm包，在ubmc web界面已经可以更新了
，以下是一些实践记录
#容器中文件所在路径
/usr/local/bin/mkhpm.sh
/usr/local/bin/hpm_signer
#新建/usr/local/bin/_hpm目录，专门用来签名包，文件如下
hpm_signer（从上级目录拷贝）
mkhpm.sh（从上级目录拷贝）
rootca.crl
serial
signer.pem
ts_signer.pem
tsa.cnf
#清除_hpm目录临时文件
rm -rf *.hpm
rm -rf bios.filelist
rm -rf bios.cms
rm -rf bios.crl
rm -rf bios.bin
rm -rf bios.cms1
#查看hpm包头信息
00000003 00000001 00000081 00000002 00000db1 00000003 000002ab
0x81 = 129
0xdb1 = 3505
0x2ab = 683
#生成新的hpm包
mv /workdir/bjuci_bios.hpm /usr/local/bin/_hpm
dd if=bjuci_bios.hpm of=bios.filelist bs=1 count=129 skip=56
dd if=bjuci_bios.hpm of=bios.cms bs=1 count=3505 skip=185
dd if=bjuci_bios.hpm of=bios.crl bs=1 count=683 skip=3690
dd if=bjuci_bios.hpm of=bios.bin bs=1 skip=4373
hpm_signer -s signer.pem -t ts_signer.pem -T tsa.cnf -i bios.filelist -o bios.cms1
mkhpm.sh bios.filelist bios.cms1 rootca.crl bios.bin bjuci_bios_new.hpm
mv bjuci_bios_new.hpm /workdir/
1 个赞
xuhaijun
(xuhaijun)
3
hpm_signer和mkhpm.sh不用拷贝，可以直接执行。
arch
(shenwei(baixin))
4
海军哥，这个是转华为或者其他厂商版本的过渡包的操作方法吗。
xuhaijun
(xuhaijun)
5
此方法主要用于像电源、风扇、cpld、bios、bbu等非bmc固件升级。
如果是BMC的固件，切换签名会比较复杂，我们需要将B签名的根证书导入到环境，A签名过渡到B签名的流程请参考：
- 将B签名的根证书预置到opt/bmc/trust/partner/rootca.der，使用A签名出hpm包。
注意：如果是华为的签名可以从官方网站下载，链接是https://support.huawei.com/pki/pkidetail!loadCatagoryPkiData.action?type=PKI_TYPE-ROOT，证书名为Huawei Integrity Root CA - G2
- 升级A签名的hpm包。
- 升级B签名的hpm包。
上述步骤中的第二步会将B根证书升级到环境上，第三步的升级程序将在校验cms签名时执行双根校验，B签名的固件也能通过校验。
2 个赞
arch
(shenwei(baixin))
7

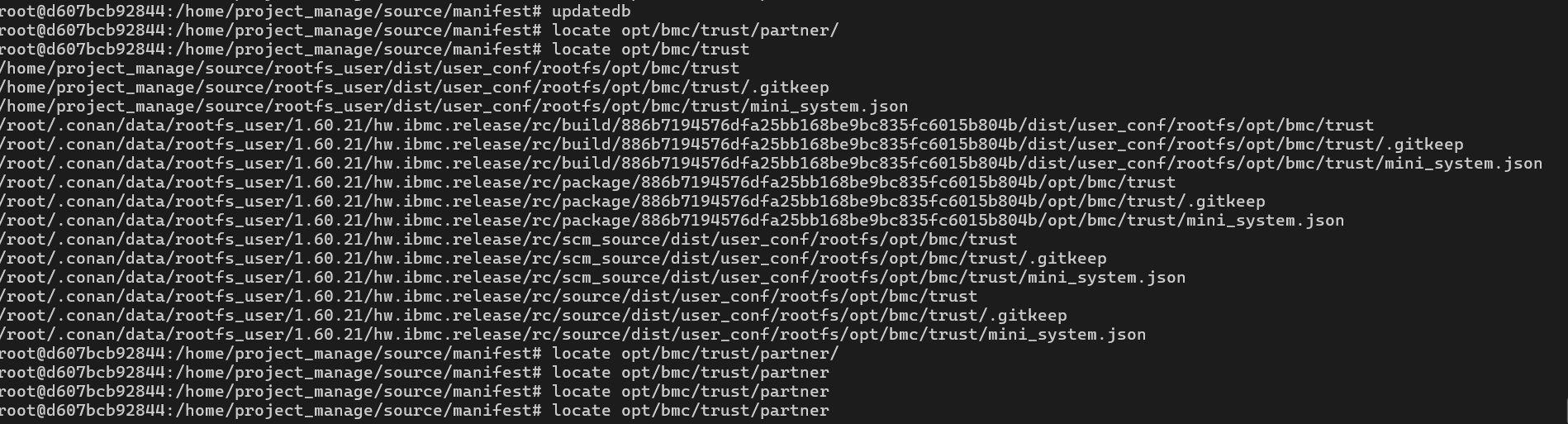

海军哥，没有这路径opt/bmc/trust/partner/，只能看到opt/bmc/trust/路径
xuhaijun
(xuhaijun)
8

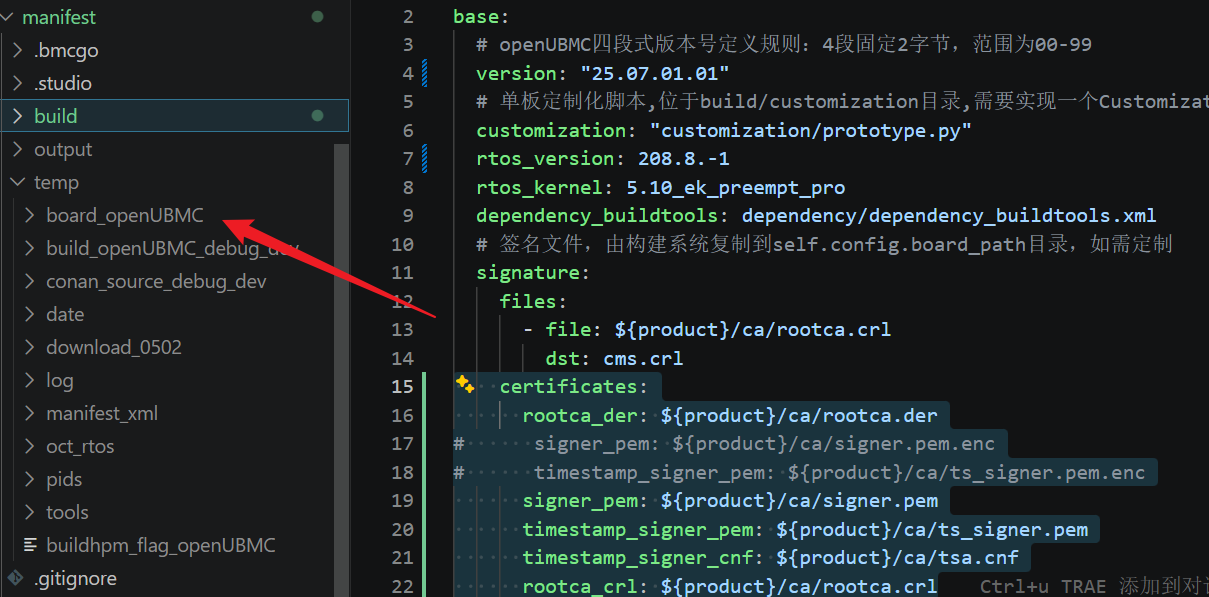

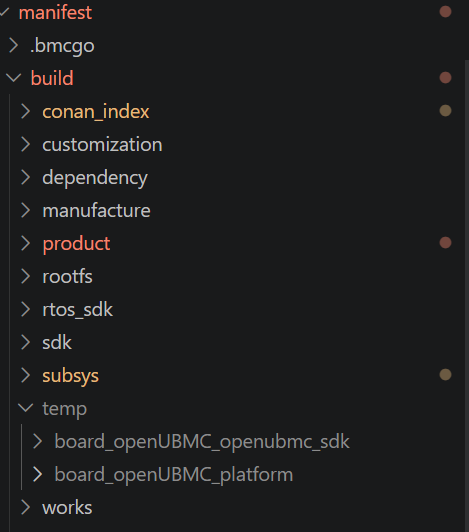

了解一下manifest.yml同级目录的rootfs，里面的内容会原样打包到环境上。
1 个赞
想请教一下，对于没有做成hpm包格式的文件，比如一个.bin文件，可以自己制作一个.filelist的签名原文进行制作吗？但是我看签名原文中有
SHA256-Digest: 46e2c24737e9df576a02a673eff9053c94822d99ceb8becf99f124f82a2b288a
以及一些未知二进制内容
在没有hpm文件的情况下不知道.filelist文件应该怎么制作，或者换一个方式，.bin文件如何打包为带签名的hpm包
Larry_Li
(LiJiang)
12
制作hpm的源码实现在`bmcgo/tasks/task_sign_and_pack_hpm.py`。
aaeon
(Aaeon)
13
你好，请问这个mkhpm.sh包是在哪里获取的，我使用25.09的环境没有这个脚本
刚看了下2509开发容器里确实没这个脚本了，不过脚本内容就是主题帖子中的示例代码，可以参考自行创建一个。
