1 可观测介绍

可观测是什么？
可观测性（Observability）让我们可以在不了解系统内部运作逻辑的情况下，从外部理解一个系统，它使我们能够通过系统外部输出的数据来推断其内部状态。

可观测怎样了解系统？
可观测性要求系统能够发出信号，包括Trace（追踪）、Metric（指标）和Logs（日志），通过这些信号从不同角度揭示系统的运行状况。

可观测性的作用？
可观测特性可帮助进行监控性能、问题诊断和系统优化。

openUBMC借助openTelemetry、fluent-bit构建BMC可观测能力，实现指标、日志和跟踪数据的采集和管理。

1.1 可观测特性使用场景

可观测特性可帮助社区开发人员基于指标、日志和跟踪数据的可视化能力开展问题定位，例如定位组件flash写入量情况、RPC调用情况、北向接口调用链追踪信息等。

当前openUBMC可观测能力正在进行持续构建，已支持的可观测指标可参考链接。

1.2 可观测信号介绍

Metric（指标） ：系统发生了什么？
指标是系统的定量数据，用于测量性能或行为，例如CPU使用率、内存消耗、请求速率或错误率。指标通常以时间序列形式呈现，用于监控系统健康状况并分析长期趋势。

Trace（追踪）：问题出在哪里？
记录请求在系统中的完整路径，包括请求的起始时间、结束时间以及在各个服务或组件之间的流转情况。追踪能够帮助工程师理解请求的延迟来源、识别性能瓶颈，并调试分布式系统中的复杂问题。

Logs（日志）：为什么会发生？
日志是系统或应用程序生成的事件记录，包含详细的文本信息，如错误消息、警告或调试数据。日志对于深入调查问题、审计系统行为以及满足合规性要求至关重要。

1.3 可观测架构

flowchart BT
    %% 定义节点（自下而上）
    App1["业务组件1"] --OTLP/gRPC--> observability
    App2["业务组件2"] --OTLP/gRPC--> observability

    OTEL_SDK["openTelemetry SDK"] --> App1
    OTEL_SDK --> App2

    observability --OTLP/HTTP--> OTelCollector["openTelemetry Collector"]


    OTelCollector --logs--> Elasticsearch["Elasticsearch"]
    OTelCollector --metrics--> Prometheus["Prometheus"]
    OTelCollector --traces--> Zipkin["Zipkin"]
    OTelCollector --traces--> Jaeger["Jaeger"]


    %% 分组定义（自下而上）
    subgraph BMC
        subgraph observability["可观测组件"]
            FluentBit["fluent-bit"]
        end
        App1
        App2
        OTEL_SDK
    end


    subgraph 可视化数据转发层
        OTelCollector
    end

    subgraph 可视化后端系统
        Elasticsearch
        Prometheus
        Zipkin
        Jaeger
    end

2 环境搭建

说明：如下环境搭建示例主要基于aarch64 Linux环境（OpenEuler系统），个人使用也可以通过下载对应软件的windows包进行搭建，不同操作系统仅软件包形式有差异，配置方法均相同。

2.1 准备依赖软件包

opentelemetry-collector-contrib：用于接收BMC发送的可观测数据，同时向不同类型的后端可视化系统（Prometheus、Zipkin、Elastic等）转发可观测数据，下载地址
Zipkin：用于接收opentelemetry-collector-contrib发送的Trace类型数据，并进行可视化呈现，下载地址
- 可选依赖：openjdk，Zipkin以Jar包形式发布，对JDK版本存在依赖，如果部署环境JDK版本较低，需要进行升级，下载地址
Prometheus：用于接收opentelemetry-collector-contrib发送的Metric类型数据，并进行可视化呈现，下载地址

说明：不同Linux环境需要结合CPU架构选择合适的下载包，例如鲲鹏服务器部署OpenEuler系统则需要选择arm64形态软件包。如果仅个人使用，也可以选择windows软件包。

2.2 准备证书/密钥文件

BMC与后端转发层（Opentelemetry Collector）之间需要支持TLS加密，从而防止可观测数据泄漏，因此在环境搭建之前需要先准备证书。证书可通过XCA工具进行制作。

2.2.1 安装XCA

XCA是一款开源的x509证书生成工具，可用来生成BMC与OpenTelemetry Collector之间的TLS证书

下载XCA安装包

说明：如果遇到XCA 2.9.0下载过慢，可选择XCA 2.8.0或更低版本进行下载

2.2.2 新建数据库

点击左上角文件->新建数据库->设置数据库密码

2.2.3 制作CA证书

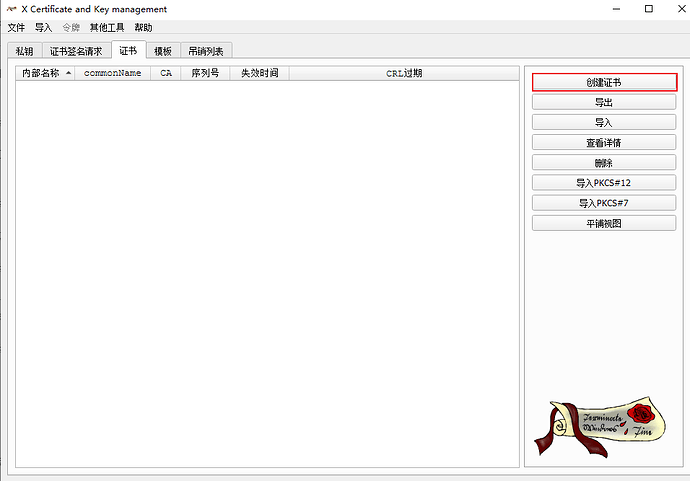

（1）创建证书

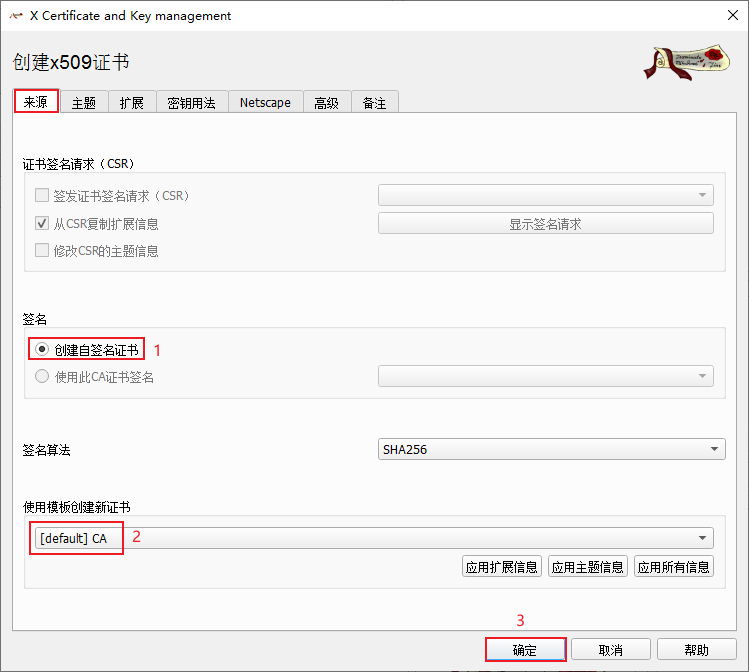

（2）来源
一定要点击应用模板扩展信息！

（3）主题

（4）扩展
证书的有效期要早于服务端以及客户端的系统时间！建议有效期的起始时间设置早一点

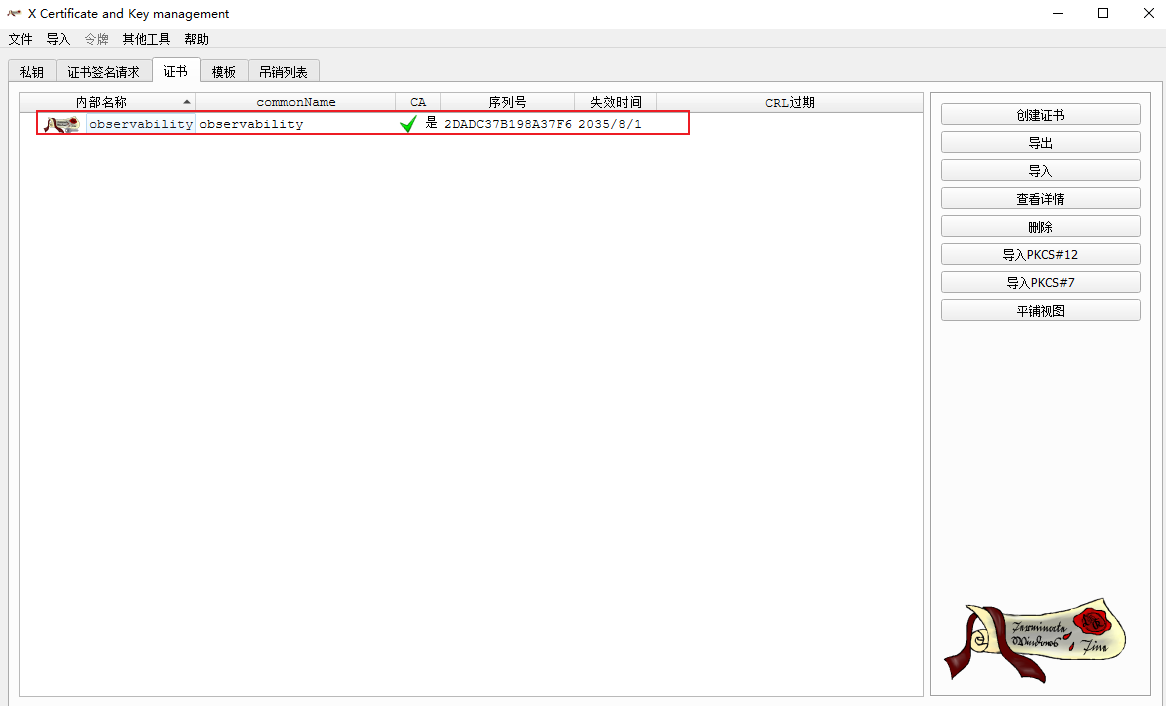

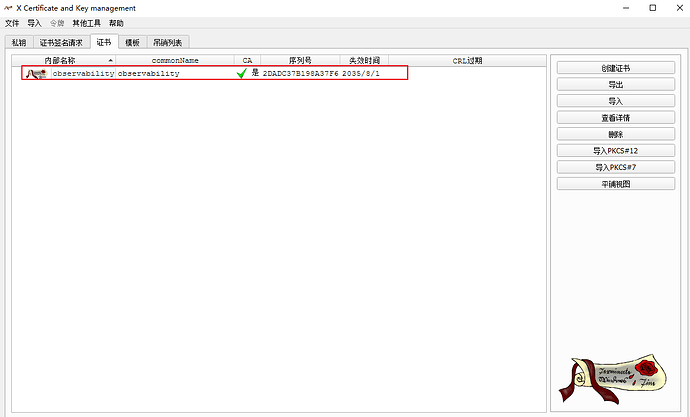

创建完成后应有一CA证书

2.2.4 制作SSL证书

（1）创建证书

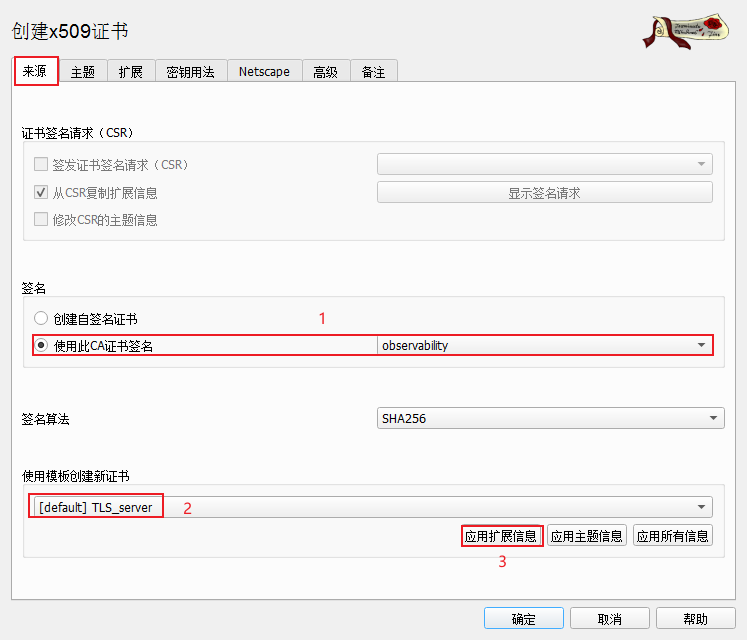

（2）来源

（3）主题

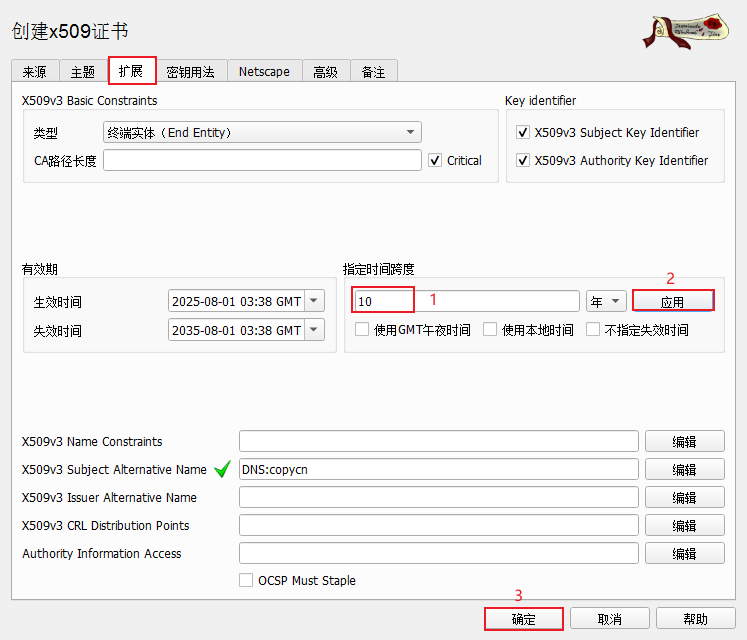

（4）扩展
证书的有效期要早于服务端以及客户端的系统时间！建议有效期的起始时间设置早一点

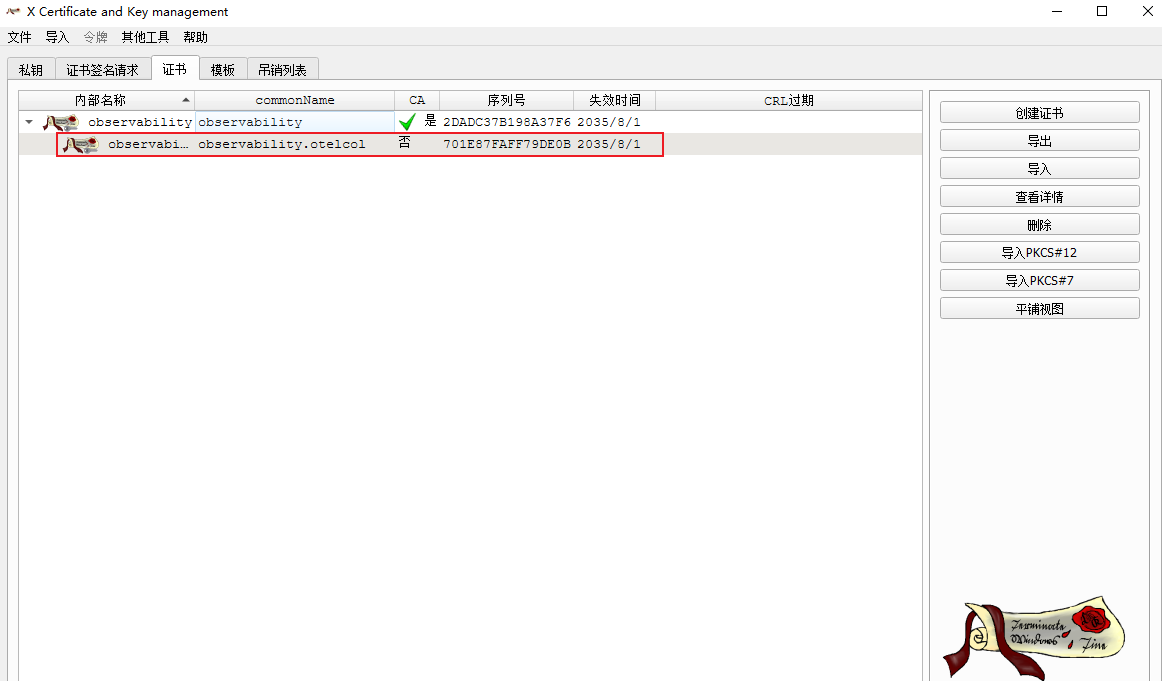

创建完成后应有一CA证书签发的ssl证书

2.2.5 导出证书

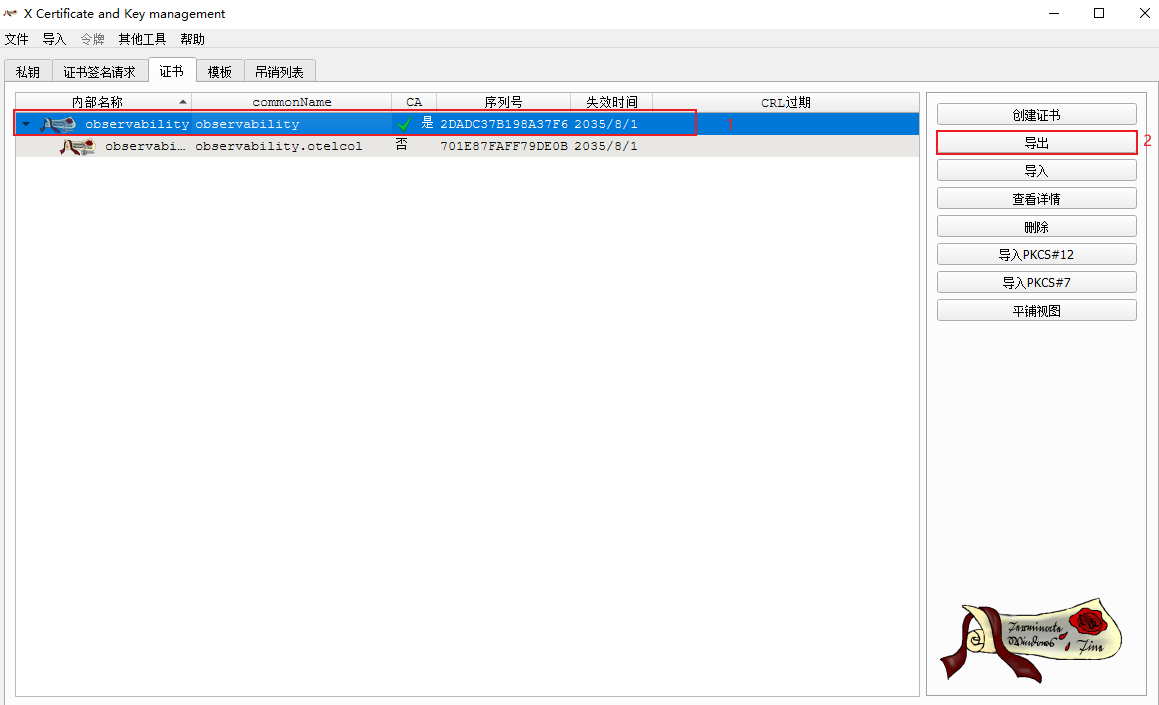

（1）导出CA证书
选中CA证书->导出

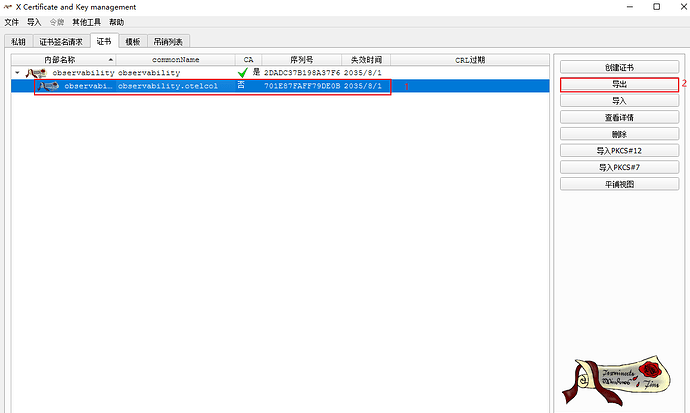

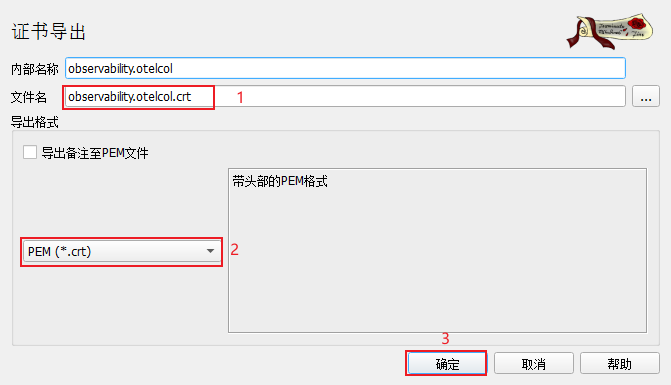

（2）导出SSL证书
选中SSL证书->导出

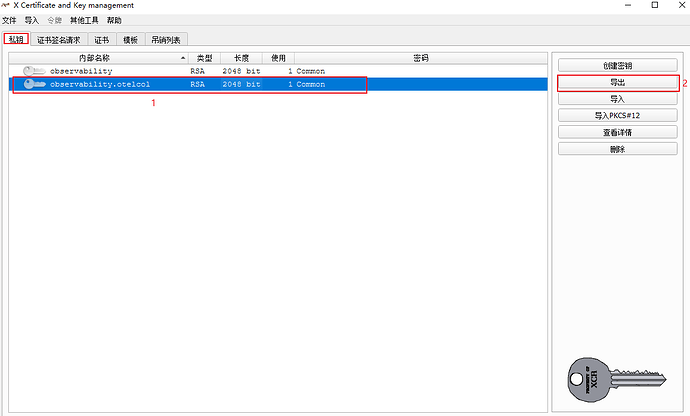

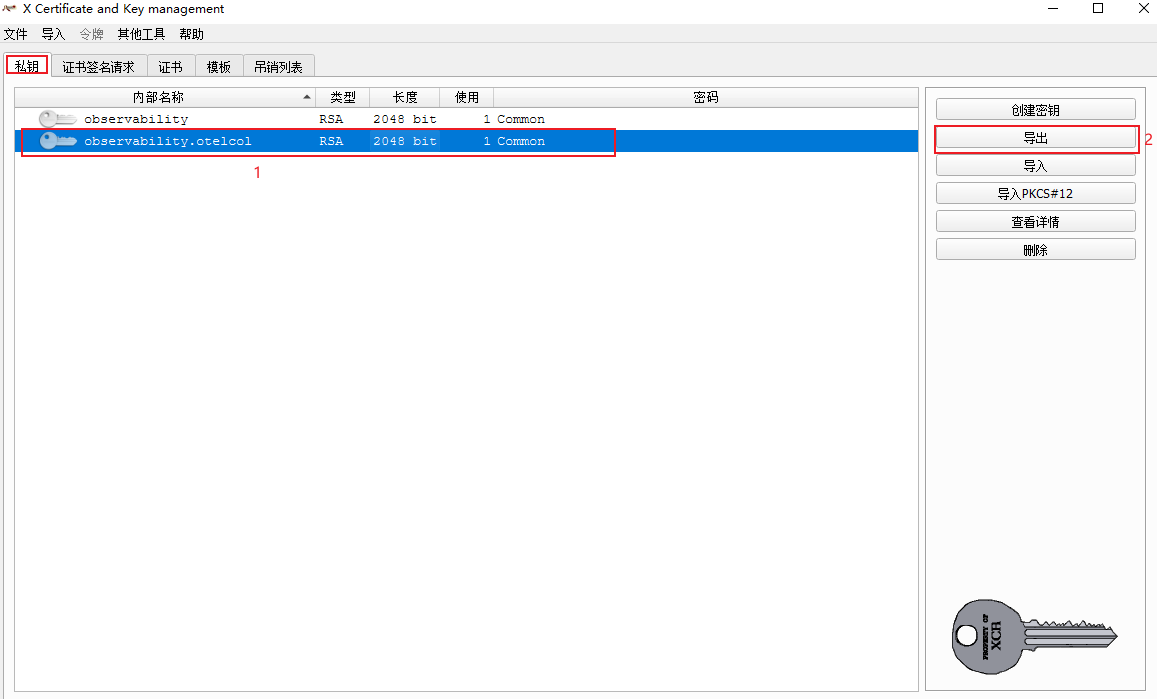

（3）导出SSL私钥

2.2.6 最终得到的证书和密钥说明

1）可观测CA证书，用于导入openUBMC

observability_CA.crt

2）可观测openTelemetry Collector Contrib证书，用于配置Collector的cert_file参数

observability.otelcol.crt

3）可观测openTelemetry Collector Contrib私钥，用于配置Collector的key_file参数

observability.otelcol.key.pem

2.3 配置依赖软件

2.3.1 配置Prometheus

Prometheus用于接收opentelemetry-collector-contrib发送的Metric类型数据，并对其进行可视化呈现。Prometheus启动依赖配置文件（prometheus.yml）示例如下：

# my global config
global:
  scrape_interval: 15s # Set the scrape interval to every 15 seconds. Default is every 1 minute.
  evaluation_interval: 15s # Evaluate rules every 15 seconds. The default is every 1 minute.
  # scrape_timeout is set to the global default (10s).

# Alertmanager configuration
alerting:
  alertmanagers:
    - static_configs:
        - targets:
          # - alertmanager:9093

# Load rules once and periodically evaluate them according to the global 'evaluation_interval'.
rule_files:
  # - "first_rules.yml"
  # - "second_rules.yml"

# A scrape configuration containing exactly one endpoint to scrape:
# Here it's Prometheus itself.
scrape_configs:
  # The job name is added as a label `job=<job_name>` to any timeseries scraped from this config.
  - job_name: "prometheus"

    # metrics_path defaults to '/metrics'
    # scheme defaults to 'http'.

    static_configs:
      - targets: ["127.0.0.1:49091"]  # 监听49091端口，用于接收collector发送的Metric数据
       # The label name is added as a label `label_name=<label_value>` to any timeseries scraped from this config.
        labels:
          app: "prometheus"

启动prometheus，通过49092端口对外提供web服务

./prometheus --web.enable-otlp-receiver  --web.listen-address=0.0.0.0:49092 --config.file=prometheus.yml

2.3.2 配置Zipkin

Zipkin用于接收opentelemetry-collector-contrib发送的Trace类型数据，并对其进行可视化呈现。Zipkin默认不需要额外的配置文件，如果环境上java版本满足zipkin要求，可直接启动：

java -jar /root/observability/zipkin-server-3.5.1-exec.jar

如果下载了对应版本的openJDK，则执行时指定JDK路径即可

/root/observability/jdk-17.0.1/Home/bin/java -jar /root/observability/zipkin-server-3.5.1-exec.jar

Zipkin新版本对Java版本存在依赖，需要保证Java版本满足要求。

2.3.3 配置Elasticsearch

Elasticsearch用于接收opentelemetry-collector-contrib发送的Log类型数据，能够对日志数据进行存储和分析。

说明：Elasticsearch需要以非管理员方式启动，因此部署时需要创建非管理员用户。

step1：添加普通用户

useradd elasticsearch

step2：解压elasticsearch压缩包到指定路径（例如/home/elasticsearch）

tar xvf elasticsearch-9.1.0-linux-aarch64.tar.gz -C /home/elasticsearch

step3：为elasticsearch所在目录设置权限

chown -R elasticsearch:elasticsearch /home/elasticsearch/

step4：启动elasticsearch

/home/elasticsearch/elasticsearch-9.1.0/bin/elasticsearch &

step5：elasticsearch首次启动将在控制台打印默认用户名密码，需要记录下来并用于后续opentelemetry-collector和Grafana elasticsearch数据源配置。

说明：如果未能记录下初始启动过程中的密码，也可以使用bin/elasticsearch-reset-password -u elastic进行密码重置

初始启动过程默认密码信息打印如下，Password for the elastic user下一行即为默认密码：

✅ Elasticsearch security features have been automatically configured!
✅ Authentication is enabled and cluster connections are encrypted.

ℹ️  Password for the elastic user (reset with `bin/elasticsearch-reset-password -u elastic`):
  xxxxxx

 ...

说明：elasticsearch默认不提供可视化界面，在ELK技术栈（Elasticsearch、Kibana、Logstash）中需要通过安装Kibana实现日志数据可视化。由于本指导中借助Grafana可视化界面进行日志分析，此处无需单独安装Kibana，因此不再介绍Kibana安装过程，有兴趣的读者可查看官方指导。

2.3.4 配置opentelemetry-collector-contrib

用于接收BMC发送的可观测数据，同时向不同类型的后端可视化系统（Prometheus、Zipkin、Elastic等）转发可观测数据。启动时依赖配置文件（otelcol-config.yaml）如下：

receivers:
  otlp:
    protocols:
      http:
        endpoint: "0.0.0.0:4318"  # OTLP over HTTP
        max_request_body_size: 67108864  # 64MB
        tls:
          cert_file: observability.otelcol.crt            # collector证书
          key_file: observability.otelcol.key.pem   # collector密钥

processors:
  # 批处理器 - 控制数据分批
  batch:
    send_batch_size: 1024
    send_batch_max_size: 2048
    timeout: 1s

  # 内存限制器
  memory_limiter:
    limit_mib: 512
    spike_limit_mib: 128
    check_interval: 5s

exporters:
  debug:
    verbosity: detailed
  prometheus:
    endpoint: "127.0.0.1:49091"
    namespace: "otelcol"
  elasticsearch:
    endpoint: "https://127.0.0.1:9200"
    user: "elastic"
    password: "xxxxxx"  # elasticsearch初始启动过程可获取默认密码，或通过自行重置获取密码
    tls:
      ca_file: /home/elasticsearch/elasticsearch-9.1.0/config/certs/http_ca.crt
  zipkin:
    endpoint: "http://127.0.0.1:9411/api/v2/spans"
  otlp/jaeger:
    endpoint: https://127.0.0.1:44318

service:
  pipelines:
    metrics:
      receivers: [otlp]
      exporters: [debug, prometheus]
    logs:
      receivers: [otlp]
      exporters: [debug, elasticsearch]
    traces:
      receivers: [otlp]
      exporters: [debug, zipkin]

启动collector：

otelcol-contrib --config /root/observability/otelcol-config.yaml

2.3.4 一键式启动脚本

可使用如下一键式脚本拉起otelcol、Zipkin、Prometheus，使用方法：

1）将脚本保存为observability.sh

2）启动可观测服务: bash observability.sh start

3）停止可观测服务: bash observability.sh stop

注意：

1）需要按照实际情况调整脚本中对应文件路径

2）如下脚本指定了openJDK对应的java路径，如果自身环境java满足要求，可不依赖openJDK

#!/bin/bash

PROMETHEUS_PATH=/root/observability/prometheus
PROMETHEUS_CONFIG_PATH=/root/observability/prometheus.yml

OTELCOL_PATH=/root/observability/otelcol-contrib
OTELCOL_CONFIG_PATH=/root/observability/otelcol.yml

JAVA_PATH=/root/observability/jdk-17.0.1/Home/bin/java
ZIPKIN_PATH=/root/observability/zipkin-server-3.5.1-exec.jar

PID_FILE=/tmp/observability_pids.txt

start_services() {
    echo "Starting OpenTelemetry Collector..."
    nohup "$OTELCOL_PATH" --config "$OTELCOL_CONFIG_PATH" 2>/dev/null &
    echo "$! otelcol" >> "$PID_FILE"
    echo "otelcol started with PID $!"

    sleep 2
    echo "Starting Prometheus..."
    nohup "$PROMETHEUS_PATH" --web.enable-otlp-receiver --web.listen-address=0.0.0.0:49092 --config.file="$PROMETHEUS_CONFIG_PATH" 2>/dev/null &
    echo "$! prometheus" >> "$PID_FILE"
    echo "Prometheus started with PID $!"

    sleep 2
    echo "Starting Zipkin..."
    nohup "$JAVA_PATH" -jar "$ZIPKIN_PATH" 2>/dev/null &
    echo "$! zipkin" >> "$PID_FILE"
    echo "Zipkin started with PID $!"

    echo "All observability services have been started."
}

stop_services() {
    if [ ! -f "$PID_FILE" ]; then
        echo "PID file not found. No services to stop."
        return
    fi

    echo "Stopping observability services..."
    while read -r pid service; do
        if kill -0 "$pid" 2>/dev/null; then
            kill "$pid"
            echo "Stopped $service (PID: $pid)"
        else
            echo "$service (PID: $pid) was not running"
        fi
    done < "$PID_FILE"

    rm -f "$PID_FILE"
    echo "All observability services have been stopped."
}

case "$1" in
    start)
        start_services
        ;;
    stop)
        stop_services
        ;;
    restart)
        stop_services
        sleep 2
        start_services
        ;;
    *)
        echo "Usage: $0 {start|stop|restart}"
        exit 1
esac

2.4 BMC配置

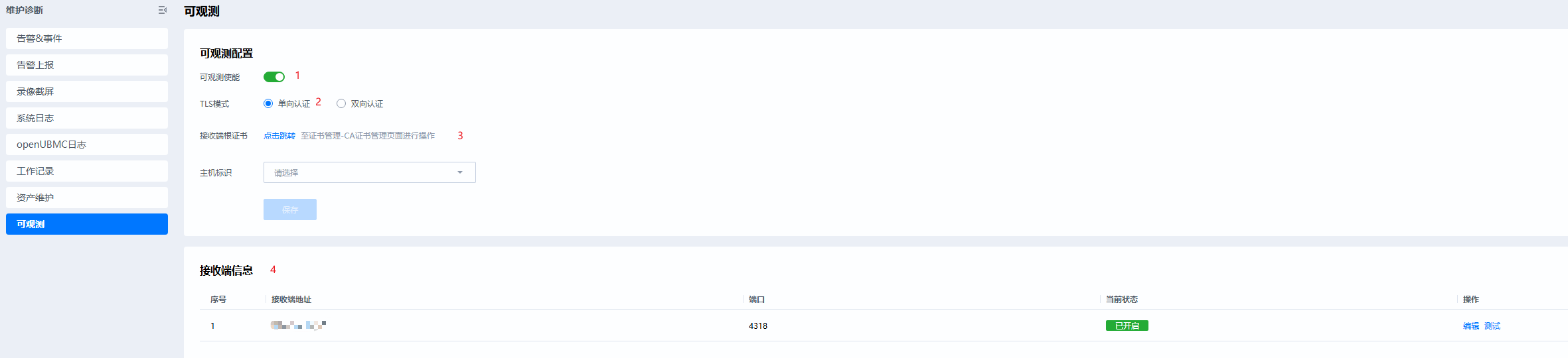

点击BMC WEB页面，进入到维护诊断->可观测进行配置：

Step1：使能可观测服务

Step2：选择TLS模式（调试场景建议选择单向认证，方便配置）

Step3：配置接收端证书，即配置opentelemetry-collector-contrib的根证书，点击跳转到证书页面进行配置

Step4：配置接收端信息，即配置opentelemetry-collector-contrib服务的IP地址、端口号，同时使能该接收端

3 访问可视化系统

3.1 Zipkin查看Trace数据

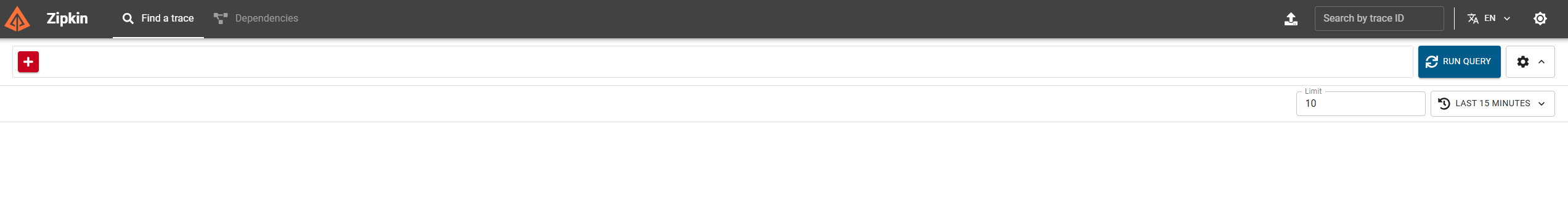

可通过http://{ip}:9411方式登录Zipkin UI界面

说明：此处的ip为Zipkin部署环境的ip，由于上述配置采用全零监听，针对Linux/Windows系统对外IP即可访问（可通过ifconfig或ipconfig进行查询），如果本地环回地址未被占用，也可使用127.0.0.1进行访问

详细使用，请参考Zipkin官网

3.2 Prometheus查看Metric数据

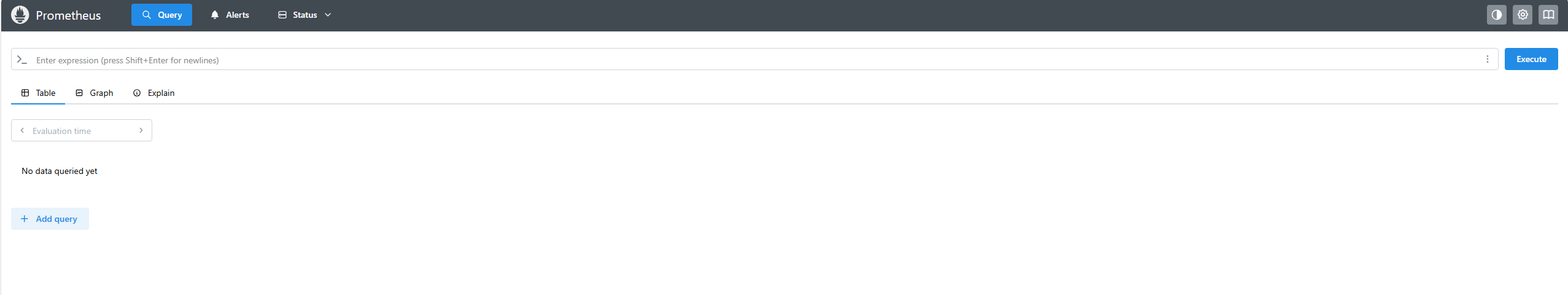

可通过http://{ip}:49092方式登录Prometheus UI界面

说明：此处的ip为Prometheus部署环境的ip，由于上述配置采用全零监听，针对Linux/Windows系统对外IP即可访问（可通过ifconfig或ipconfig进行查询），如果本地环回地址未被占用，也可使用127.0.0.1进行访问

详细使用，请参考Prometheus官网

4 使用Grafana进行数据可视化和监控

Prometheus和Zipkin等可视化后端系统虽然提供了自身的webui进行数据可视化呈现，但是功能相对简单，可使用功能更强大的Grafana进行数据可视化和监控。
Grafana提供多样化的数据看板能力和告警功能，支持对接多种类型的数据源。

Grafana本身不存储数据，数据由Prometheus、Zipkin等可视化后端系统承载。

openuBMC使用Grafana时整体架构如下：

flowchart BT
    %% 定义节点（自下而上）
    App1["业务组件1"] --OTLP/gRPC--> observability
    App2["业务组件2"] --OTLP/gRPC--> observability

    OTEL_SDK["openTelemetry SDK"] --> App1
    OTEL_SDK --> App2

    observability --OTLP/HTTP--> OTelCollector["openTelemetry Collector"]


    OTelCollector --logs--> Elasticsearch["Elasticsearch"]
    OTelCollector --metrics--> Prometheus["Prometheus"]
    OTelCollector --traces--> Zipkin["Zipkin"]
    OTelCollector --traces--> Jaeger["Jaeger"]

    Elasticsearch --> Grafana
    Prometheus  --> Grafana
    Zipkin  --> Grafana
    Jaeger  --> Grafana

    Grafana  --告警推送--> 告警接收端


    %% 分组定义（自下而上）
    subgraph BMC
        subgraph observability["可观测组件"]
            FluentBit["fluent-bit"]
        end
        App1
        App2
        OTEL_SDK
    end


    subgraph 可视化数据转发层
        OTelCollector
    end

    subgraph 可视化后端系统
        Elasticsearch
        Prometheus
        Zipkin
        Jaeger
    end

    subgraph Grafana
        Elasticsearch数据源
        Prometheus数据源
        Zipkin数据源
        Jaeger数据源
        仪表盘
        告警规则
    end

    subgraph 告警接收端
    end

4.1 安装Grafana

1）下载Grafana，下载地址
2）设置语言为中文（可选）
进入conf目录下，编辑defaults.ini文件如下字段：

default_language = zh-Hans

3）启动Grafana
运行bin目录下grafana-server即可

./bin/grafana-server &

4）登录Grafana WEB UI
默认端口号为3000，默认用户名和密码均为admin

http://{ip}:3000

说明：此处的ip为Grafana 部署环境的ip，由于上述配置采用全零监听，针对Linux/Windows系统对外IP即可访问（可通过ifconfig或ipconfig进行查询），如果本地环回地址未被占用，也可使用127.0.0.1进行访问

详细使用，请参考Grafana官网

可以通过如下一键式脚本同时启动：Prometheus、openTelemetry Collector、Zipkin、Grafana，使用方法：
