板卡的环温调速配置

交流互助区
1

网卡的环温调速要如何配置？目前只看见如下代码所示的，新增了一个CoolingArea关联了网卡的目标调速。只要ID确认，目标调速是可以根据槽位号区分开，从而保证不冲突。

"CoolingRequirement_1_2": {
      "RequirementId": 2,
      "Description": "进风口调速",
      "MonitoringStatus": "<=/ThresholdSensor_PCIeInletTemp.Reading |> expr($1 >= 200 ? 1 : 0)",
      "MonitoringValue": "<=/ThresholdSensor_PCIeInletTemp.Reading",
      "FailedValue": 80,
      "TargetTemperatureCelsius": 60,
      "MaxAllowedTemperatureCelsius": 65
    },
    "CoolingArea_1_2": {
      "AreaId": 2,
      "RequirementIdx": 2,
      "PolicyIdxGroup": [],
      "FanIdxGroup": [
        1,
        2,
        3,
        4
      ]
    },

但是环温的PolicyIdx没有这个机制，似乎是全局唯一的，也不做偏移和根据槽位号区分。目前代码仓上已有的若干CoolingPolicy_PCIE，都不满足我们热设计的要求。我要如何新增一个环温，保证环温的ID不与已有的重复呢？

14100513_00000001040302023953.sr
    "CoolingPolicy_PCIE_A_2": {
      "PolicyIdx": 29,
      "ActualCondVal": "<=/CoolingConfig_1.SmartCoolingMode",
      "Hysteresis": 1,
      "TemperatureRangeLow": [
        -127,
        25,
        30,
        35,
        40
      ],
      "TemperatureRangeHigh": [
        25,
        30,
        35,
        40,
        127
      ],
      "SpeedRangeLow": [
        35,
        35,
        50,
        70,
        100
      ],
      "SpeedRangeHigh": [
        35,
        35,
        50,
        70,
        100
      ],
      "FanType": [
        "02314EWC 8080+"
      ],
      "HDDBackPlaneName": [
        "BC83HBBA",
        "BC83NHBN",
        "BC83NHBC",
        "BC83NHBB",
        "BC83HBBH"
      ],
      "PCIeCardName": [
        "SP333",
        "LPE31002-AP",
        "SF200T",
        "Radeon Pro W6800",
        "SF400HT-A"
      ]
    },
2

若不能获取网卡温度值，则按照进风口曲线调速配置，配置方法如下：

  1. 配置CoolingRequirement；（CoolingRequirement_1_6为进风口调速策略）

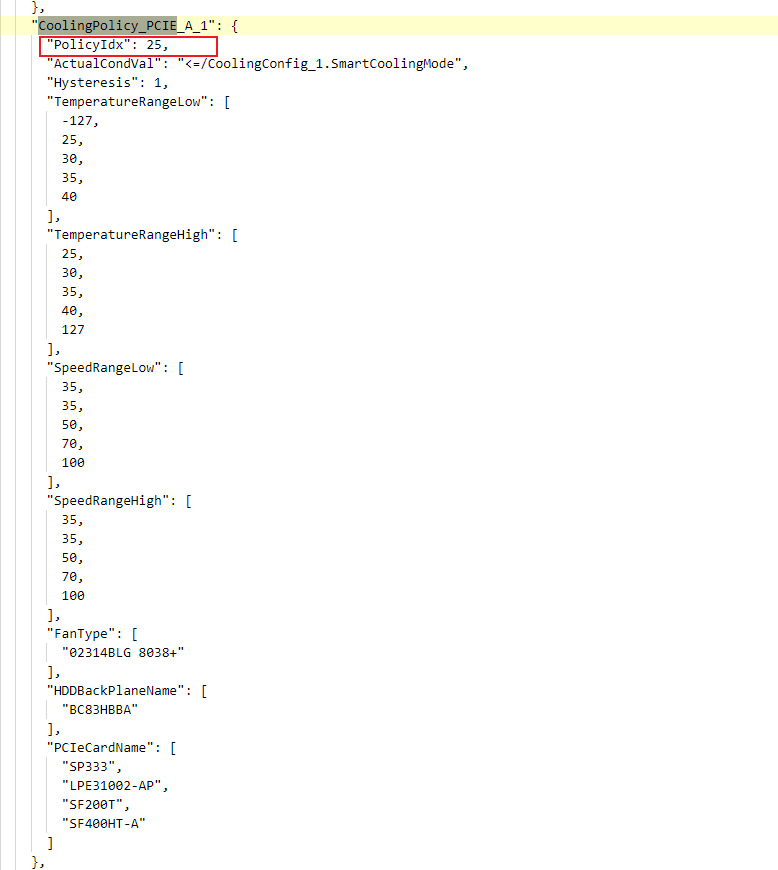

  2. 配置CoolingPolicy调速曲线，可参考CoolingPolicy_PCIE_A_1；
    image778×870 11.2 KB
  3. 配置CoolingArea，将配置的CoolingPolicy中的PolicyIdx添加至PolicyIdxGroup中
    image726×796 6.56 KB
3
  1. 不能获取网卡温度值时，需要配置环温，没法配置CoolingRequirement吧；
  2. 目前的问题就是配置网卡的CoolingPolicy，无法保证PolicyIdx不与已有的重复，因为代码没有做这个事情，而其他渠道如何维护的不太清楚；
4

沟通结论：
CoolingPolicy需要统一配置在PSR内，通过PCIeCardName等属性关联生效条件，不单独配置在板卡内部，可以避免多个文件内配置的冲突。
在同一个文件内部配置方便区分PolicyIdx是否重复，按需分配。后续会补充门禁以及拦截手段进行查重处理。

2 个赞
5

不能获取网卡温度的；在主板有一个环温调速，可以把网卡名放在那里；v2也有类似实现
