【已评审】支持新增redfish相关NetworkAdapter下Assembly资源

Interface SIG Interface评审
1

背景

当前redfish标准接口存在缺失，需要评审新增redfish标准接口。

关联ISSUE

[缺陷]: 支持新增redfish相关NetworkAdapter下Assembly资源

整体方案

1.redfish接口NetworkAdapter下Assembly资源需要关联资源协作接口，因此需要新增redfish标准接口

评审点

评审点1：
URI：/redfish/v1/Chassis/{ChassisId}/NetworkAdapters/{NetworkAdapterId}(已有)
1、支持新增属性Assembly {
@odata.id
}

评审点2：
URI：/redfish/v1/Chassis/{ChassisId}/NetworkAdapters/{NetworkAdapterId}/Assembly
1、支持新增属性 @odata.context、@odata.id、@odata.type、Id、Name；
2、新增属性

Assemblies [ {
@odata.id
MemberId
Model
Version
PartNumber
SerialNumber
Status
}]

详细描述

评审点1：NetworkAdapters资源新增属性
资源URI ：/redfish/v1/Chassis/{ChassisId}/NetworkAdapters/{NetworkAdapterId}
资源版本：NetworkAdapter.v1_12_1
操作类型：Get
属性列表：

一级属性 二级属性 类型 示例 权限 易变属性 属性说明 约束
Assembly @odata.id String { “@odata.id”:“/redfish/v1/Chassis/{ChassisId}/NetworkAdapters/{NetworkAdapterId}/Assembly” } ReadOnly 否 链接网络功能集合装配体的URI NA

评审点2：新增Assembly标准资源
资源URI ：/redfish/v1/Chassis/{ChassisId}/NetworkAdapters/{NetworkAdapterId}/Assembly
资源版本：Assembly.v1_6_0
操作类型：Get
嵌套资源 ：本资源嵌套于Chassis资源的NetworkAdapters资源
Link资源 ：不涉及
属性列表：

一级属性 二级属性 三级属性 类型 取值范围 示例 权限 易变属性 实现PATCH 属性说明 约束
Assemblies array / / ReadOnly 否 否 网络适配器组装记录 NA
@odata.id string / /redfish/v1/Chassis/1/Assembly#/Assemblies/0 ReadOnly 否 否 网络适配器资源的唯一标识符 NA
MemberId string / 0 ReadOnly 否 否 网络适配器数组中成员的唯一标识符 NA
Model string / CPU Integration ReadOnly 否 否 网络适配器的型号 NA
Version string / 3.10.22.8 ReadOnly 否 否 网络适配器的硬件版本 NA
PartNumber string / 23456-133 ReadOnly 否 否 网络适配器的零件编号 NA
SerialNumber string / 3488247 ReadOnly 否 否 网络适配器的序列号 NA
Status object / / ReadOnly 否 否 网络适配器及其从属或附属资源的状况和健康状况 NA
State string 枚举范围[“Enabled”] Enabled ReadOnly 否 否 网络适配器的连接关系的状态 NA
Health string 枚举范围：[“Critical”,“OK”,“Warning”] OK ReadOnly 否 否 网络适配器的连接关系的健康状态 NA

评审结论

遗留问题

2

详细描述各个评审点的uri下面体现一下方法：Get

3

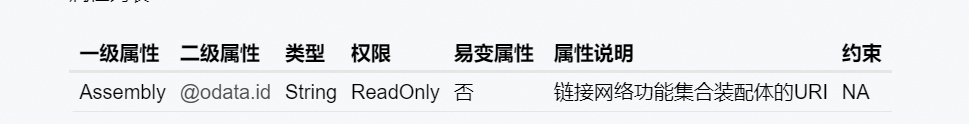

image969×124 26.4 KB

这两个评审点的属性列表给出示例
比如

"Assembly": {
    "@odata.id": "/redfish/v1/Chassis/1/NetworkAdapters/NIC/Assembly"
 }
4

评审点2 标准资源里有required属性
评审的时候跟评委对齐下是否需要，需要的话填什么
AI给的示例如下：

"@odata.id": "/redfish/v1/Chassis/1/NetworkAdapters/NIC0/Assembly#/Assemblies/0",
"MemberId": "0"

这个uri加了个#
不是一个独立的可访问 URI ，而是一个 JSON Fragment Identifier（JSON 片段标识符） ，用于在同一个 JSON 文档内部 定位子资源。

  • # 是 URI 标准（RFC 3986）定义的 fragment 分隔符
  • 在 Redfish 中，它被用来表示 “该资源是当前文档内的一个子对象” ，而不是一个独立的网络资源
  • 客户端不能直接对带 # 的 URI 发起 HTTP 请求 （服务器会忽略 # 及之后的内容）

目的：避免过度拆分资源，提升性能

如果不使用 # ，厂商可能需要为每个子部件创建独立 URI：

5

已修改

6

“@odata.id”: “/redfish/v1/Chassis/1/NetworkAdapters/NIC0/Assembly#/Assemblies/0”,
“MemberId”: “0”
这两个必填参数 你没写上去哇 还有同步给Drive的同事

7

背景

当前redfish标准接口存在缺失，需要评审新增redfish标准接口。

关联ISSUE

[缺陷]: 支持新增redfish相关NetworkAdapter下Assembly资源

整体方案

1.redfish接口NetworkAdapter下Assembly资源需要关联资源协作接口，因此需要新增redfish标准接口

评审点

评审点1：
URI：/redfish/v1/Chassis/{ChassisId}/NetworkAdapters/{NetworkAdapterId}(已有)
1、支持新增属性Assembly {
@odata.id
}

评审点2：
URI：/redfish/v1/Chassis/{ChassisId}/NetworkAdapters/{NetworkAdapterId}/Assembly
1、支持新增属性 @odata.context、@odata.id、@odata.type、Id、Name；
2、新增属性

Assemblies [ {
@odata.id
MemberId
Model
Version
PartNumber
SerialNumber
Status
}]

详细描述

评审点1：NetworkAdapters资源新增属性
资源URI ：/redfish/v1/Chassis/{ChassisId}/NetworkAdapters/{NetworkAdapterId}
资源版本：NetworkAdapter.v1_12_1
操作类型：Get
属性列表：

一级属性 二级属性 类型 示例 权限 易变属性 属性说明 约束
Assembly @odata.id String { “@odata.id”:“/redfish/v1/Chassis/{ChassisId}/NetworkAdapters/{NetworkAdapterId}/Assembly” } ReadOnly 否 链接网络功能集合装配体的URI NA

评审点2：新增Assembly标准资源
资源URI ：/redfish/v1/Chassis/{ChassisId}/NetworkAdapters/{NetworkAdapterId}/Assembly
资源版本：Assembly.v1_6_0
操作类型：Get
嵌套资源 ：本资源嵌套于Chassis资源的NetworkAdapters资源
Link资源 ：不涉及
属性列表：

一级属性 二级属性 三级属性 类型 取值范围 示例 权限 易变属性 实现PATCH 属性说明 约束
Assemblies array / / ReadOnly 否 否 网络适配器组装记录 NA
@odata.id string / /redfish/v1/Chassis/1/Assembly#/Assemblies/0 ReadOnly 否 否 网络适配器资源的唯一标识符 NA
MemberId string / 0 ReadOnly 否 否 网络适配器数组中成员的唯一标识符 NA
Model string / CPU Integration ReadOnly 否 否 网络适配器的型号 NA
Version string / 3.10.22.8 ReadOnly 否 否 网络适配器的硬件版本 NA
PartNumber string / 23456-133 ReadOnly 否 否 网络适配器的零件编号 NA
SerialNumber string / 3488247 ReadOnly 否 否 网络适配器的序列号 NA
Status object / / ReadOnly 否 否 网络适配器及其从属或附属资源的状况和健康状况 NA
State string 枚举范围[“Enabled”] Enabled ReadOnly 否 否 网络适配器的连接关系的状态 NA
Health string 枚举范围：[“Critical”,“OK”,“Warning”] OK ReadOnly 否 否 网络适配器的连接关系的健康状态 NA

评审结论

通过，具体结论如下：

  1. 同意 Redfish 资源 NetworkAdapters 下新增属性 Assembly，用于表征当前网卡适配器下的装配信息，取值为对应的 Assembly 资源的链接。
  2. 同意 Redfish NetworkAdapters 资源下新增 Assembly 子资源，资源 URI 为 /redfish/v1/Chassis/{ChassisId}/NetworkAdapters/{NetworkAdapterId}/Assembly，资源版本为 Assembly.v1_6_0，用于描述当前网卡适配器下的装配信息；资源操作类型为 GET，资源支持的属性和属性详细说明见议题2。

遗留问题
