IPMI命令（NetFn 00h Cmd 06h）疑问

bmc_core SIG
1

问题描述

BIOS获取的BMC当前生效的开机策略不对

环境信息

  • 软件版本：OpenUBMC2506

期望结果

BIOS能够获取到正确的开机策略

实际结果

BIOS通过IPMI命令（NetFn 00h Cmd 06h）获取到的返回值是111b，判定为错误值。

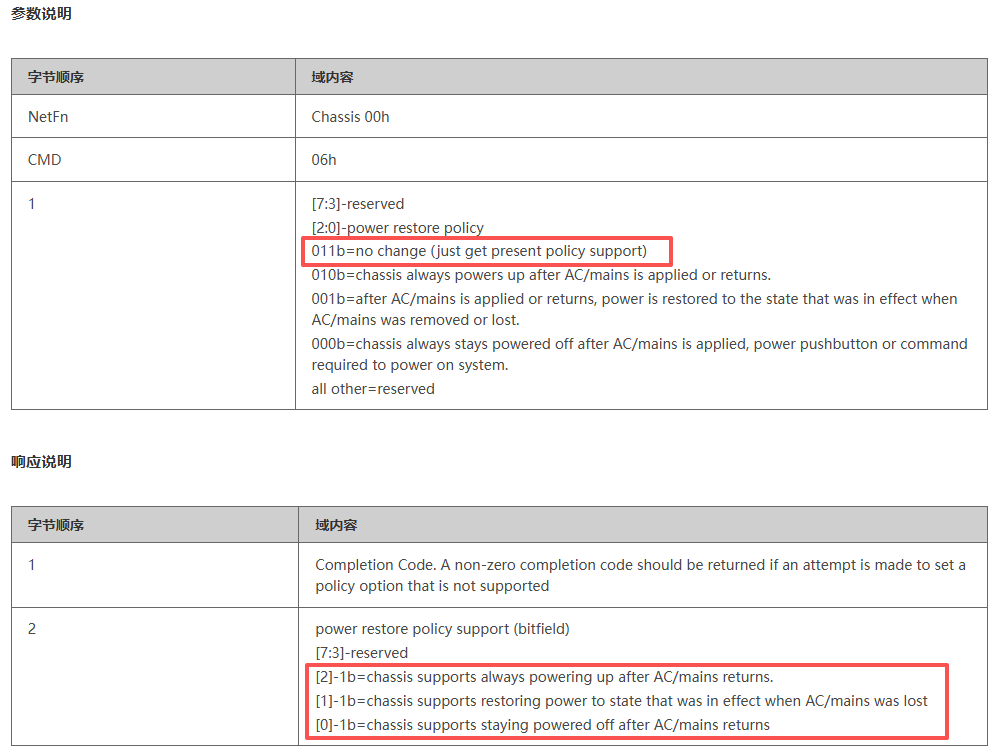

image993×752 19 KB

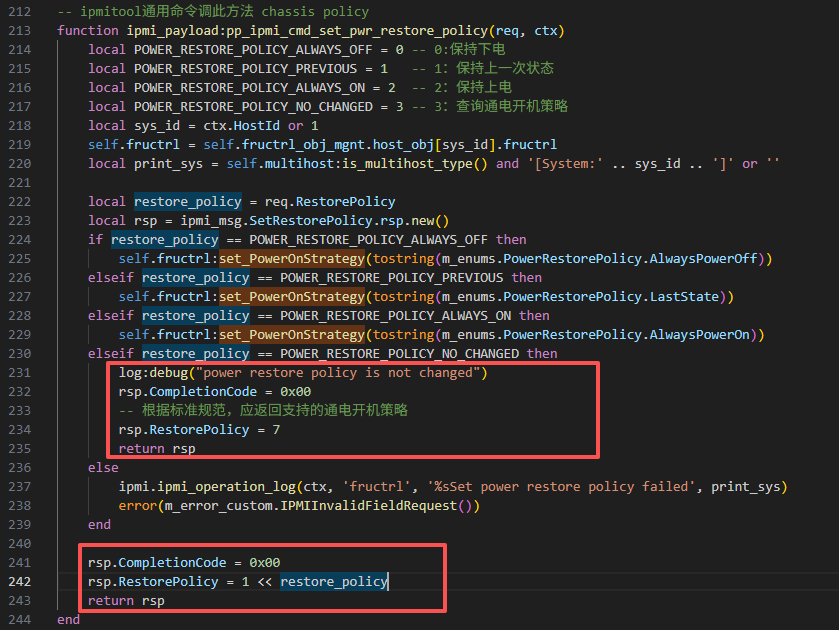

BMC实现

cf36b3d1ffb658549da2e63a1c164fa1
cf36b3d1ffb658549da2e63a1c164fa1839×630 55.6 KB

疑问

如果以BMC实现来解读规范，IPMI命令（NetFn 00h Cmd 06h）返回的是BMC支持的策略，而非BMC当前生效的策略，而BIOS期望返回当前生效策略（001b或010b或100b）。
按照哪种方式解读规范才是正确的？

2

答案内容由AI生成，仅供参考：

IPMI 命令（NetFn 00h Cmd 06h）返回值问题分析

问题描述

在 OpenUBMC2506 版本环境中，BIOS 通过 IPMI 命令（NetFn 00h Cmd 06h）获取 BMC 当前生效的开机策略时，返回值为 111b（即 7），被 BIOS 判定为错误值。BIOS 期望获取的是 当前实际生效的开机策略，而非 BMC 支持的策略集合。

规范解读：命令功能分析

命令基本定义

  • NetFn: 00h (Chassis)
  • Cmd: 06h (Set Power Restore Policy)
  • 该命令具有双重功能：设置或查询电源恢复策略

规范参数说明（请求阶段）

字节顺序 域内容
第1字节 [7:3]: reserved
[2:0]: power restore policy
011b = no change (just get present policy support)
010b = chassis always powers up
001b = restore previous state
000b = stay powered off
其他 = reserved

当传入 011b（即值为 3）时，表示仅查询 BMC 支持的电源恢复策略选项，不进行任何更改。

规范响应说明（返回数据）

字节顺序 域内容
第1字节 Completion Code
第2字节 Power Restore Policy Support (bitfield)
[7:3]: reserved
[2] = supports always powering up
[1] = supports restoring to last state
[0] = supports staying powered off

注意：此返回值是支持能力的位图（bitmask），而非当前生效策略。
例如：

  • 00000111b（即 7）表示 BMC 同时支持三种策略：
    • 保持断电
    • 恢复上次状态
    • 重新上电

BMC 实现分析

根据提供的代码实现：

elseif restore_policy == POWER_RESTORE_POLICY_NO_CHANGED then
    log:debug("power restore policy is not changed")
    rsp.CompletionCode = 0x00
    -- 根据标准规范，应返回支持的通电开机策略
    rsp.RestorePolicy = 7
    return rsp
  • 当请求中的 RestorePolicy = 3 (011b) 时，BMC 正确返回了 7（111b），表示其支持全部三种电源恢复策略。
  • 这一行为完全符合 IPMI 规范的定义。

问题核心：BIOS 的期望与规范不符

:white_check_mark: 规范规定的正确行为

  • IPMI 标准命令 Chassis Cmd 06h 在查询模式下返回的是“支持的能力”（capability），不是“当前正在使用的策略”（current setting）
  • 因此，BMC 返回 111b 是正确的合规实现

:cross_mark: BIOS 的误解

  • BIOS 错误地认为此命令应返回当前生效策略，如：
    • 001b：恢复上一次状态
    • 010b：总是上电
    • 000b：保持关机
  • 但实际上，这类信息不在该命令的响应格式中定义

解决方案建议

:white_check_mark: 方法一：使用其他接口获取当前生效策略

应通过 BMC 的非标准扩展命令或 D-Bus 接口 获取当前实际的电源策略。例如：

1. 查询 fructrl 模块当前配置

busctl get-property bmc.kepler.Systems.FruCtrl /xyz/openbmc_project/control/power_restore_policy xyz.openbmc_project.Control.Power.RestorePolicy PowerRestorePolicy

2. 使用 Redfish API 查询（如果支持）

GET /redfish/v1/Chassis/1/Power/

查找 PowerRestorePolicy 字段。

3. 自定义 OEM 命令获取当前策略

可通过自定义 IPMI 命令（如 NetFn 30h+）专门用于查询运行时配置。

:warning: 方法二：修改 BIOS 行为（推荐）

  • 修正 BIOS 对 IPMI 规范的理解偏差
  • 应明确区分两个概念：
    • 支持的策略集合 ← 使用 Chassis 06h 查询
    • 当前生效策略 ← 需通过其他机制（如 SMBIOS、ACPI、专用命令）获取

建议 BIOS 在初始化时：

  1. 先用 Chassis 06h 查询支持哪些策略
  2. 再通过 D-Bus 或 Redfish 获取当前配置的实际值
  3. 最终决定是否匹配自身需求

总结与建议

项目 内容
规范解读是否正确？ :white_check_mark: BMC 实现无误，返回 111b 是符合 IPMI 规范的
BIOS 是否理解有误？ :white_check_mark: 是，BIOS 将“支持能力”误解为“当前策略”
返回值 111b 是否合法？ :white_check_mark: 合法且正确，表明 BMC 支持全部三种策略
根本问题定位 BIOS 缺少获取“当前生效策略”的正确途径
推荐解决方式 :white_check_mark: BIOS 应结合能力查询 + 实际配置获取机制，避免依赖单一命令

结论：BMC 实现符合规范，无需修改。应由 BIOS 侧修正逻辑，采用正确的接口获取当前电源恢复策略。

相关链接：

  1. IPMI恢复BMC出厂设置的命令报错。
  2. 希望提供openubmc原生支持的IPMI命令文档
  3. 服务器上电时，链接网线的NIC网口会出现多余的插拔事件
  4. 仿真环境启动后，登进去，缺少ipmcget命令
  5. fructrl | 文档中心 | openUBMC
3

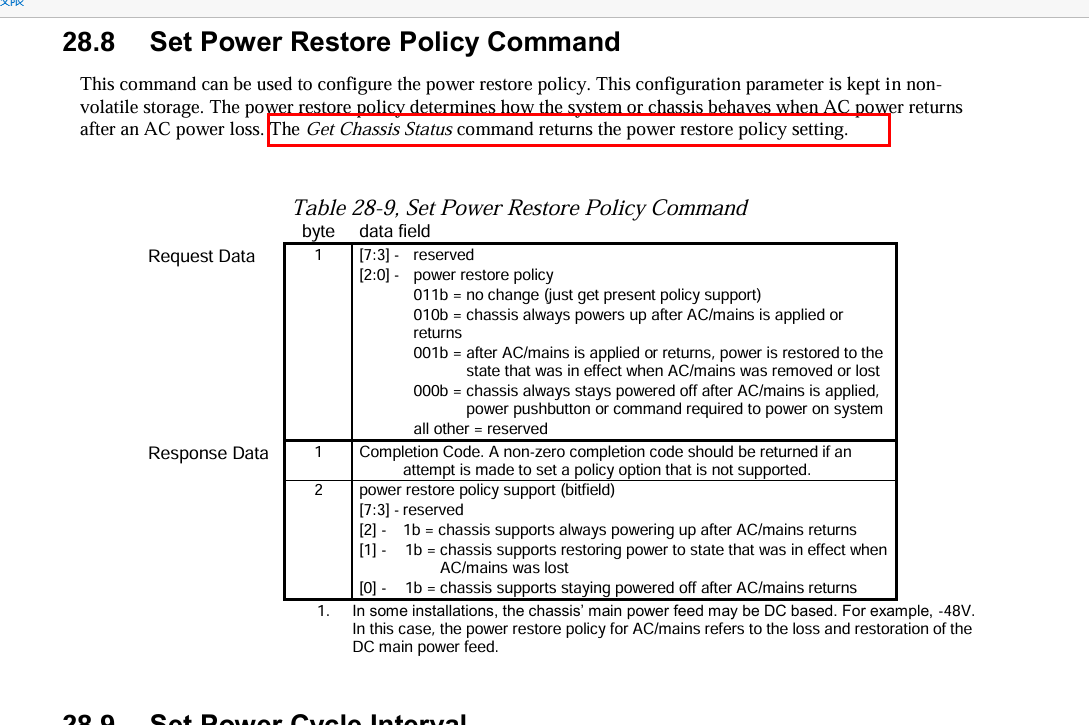

BMC的实现看起来没问题，符合IPMI标准的定义；IPMI协议里也有获取方式的说明，应该使用chassis status命令去查询当前的通电开机策略

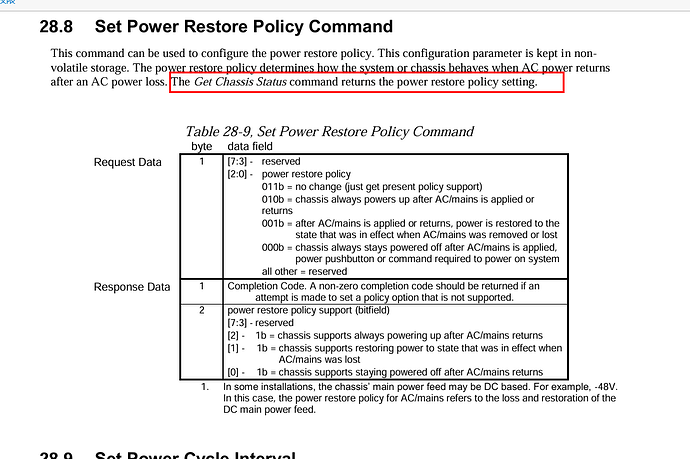

image1089×725 112 KB
