PSR 中 CoolingConfig.MaxLimitLevel 设置为 92 是有什么考虑吗

Hardware SIG
1

背景

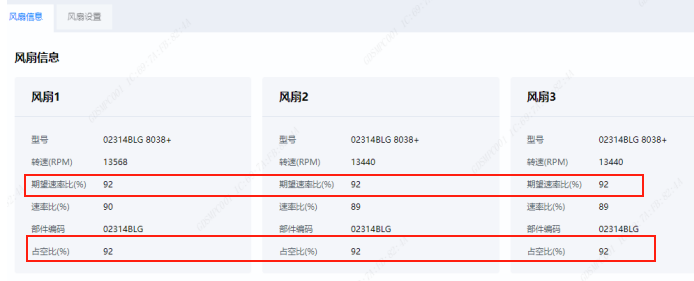

920BS 机型 在手动控制风扇调速时，下发100% 转速；结果实际PWM 只有92%

截图_20260202190753
截图_20260202190753694×281 37.9 KB

经分析是PSR 中 CoolingConfig.MaxLimitLevel 做了限制 92

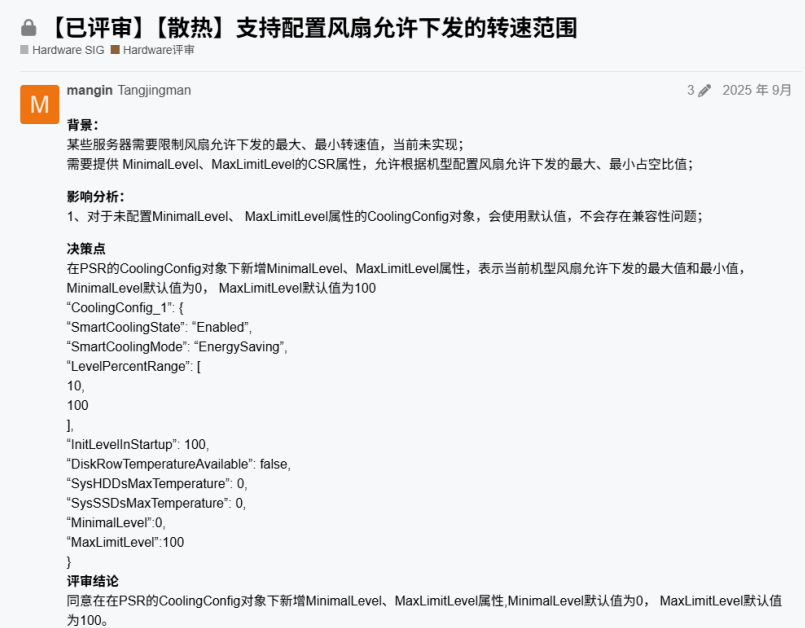

通过社区材料发现这个需求时25年9月份上的

截图_20260202190845
截图_20260202190845805×628 112 KB

诉求

1、请问 这个MaxLimitLevel 值是 出于什么考虑设置成92%？

2、这个值是由哪个领域给出？热设计？

2

答案内容由AI生成，仅供参考：

关于 CoolingConfig.MaxLimitLevel 设置为 92 的解析

根据提供的背景信息和系统架构数据，现对 PSR 中 CoolingConfig.MaxLimitLevel 设置为 92% 的原因及决策来源进行综合分析。

:magnifying_glass_tilted_left: 1. MaxLimitLevel 设置为 92% 的原因

在服务器手动调速或自动调速过程中，尽管用户下发 100% 的风扇转速指令，但实际反馈的 PWM 占空比仅为 92%，根本原因在于系统对最大允许扇速进行了策略性限制。

:white_check_mark: 核心原因：通过 MaxLimiLevel 实现转速上限约束

MaxLimiLevel 是 CoolingConfig 类中的一个可选属性，用于定义服务器允许下发的最大风扇转速百分比。

  • 官方描述：

    MaxLimiLevel sets the maximum fan speed allowed on the server.

  • 默认行为：

    • 若未配置，MaxLimiLevel 默认值为 100。
    • 若已配置，则任何超过该值的转速请求将被自动限制为此值。

  • 在本例中：

    • 用户请求 100% 转速 → 系统检查 MaxLimiLevel 的限制 → 实际下发值被裁剪为 92%。
    • 风扇驱动层接收到的 PWM 指令即为 92%，因此观测到“期望速度比”和“占空比”均为 92%。

:bullseye: 为何选择 92% 而非 100%？可能的工程考量

结合硬件与散热管理逻辑，将最大转速设为 92% 而非物理上限（100%）通常出于以下考虑：

考虑维度 说明
降低机械应力与噪音 风扇长期运行于 100% 转速会加速轴承磨损、引发振动，且噪音显著增加。92% 可在维持高效散热的同时延长风扇寿命。
避免 PWM 线性区外的非线性响应 某些风扇在接近 100% PWM 时可能出现转速波动或控制不灵敏（如无法启动或突然停转）。保留 8% 余量提升稳定性。
预留紧急调速空间 在异常告警（如 CPU 过热）场景下，系统可临时突破常规限制（若策略允许），进入“满转保护模式”，从而实现分级响应机制。
满足能效与可靠性平衡 92% 仍处于高风量区间，足以应对绝大多数负载场景，同时减少功耗和热损耗，符合节能设计目标。

因此，设置 MaxLimiLevel=92 是一种在性能、可靠性、噪声与寿命之间权衡后的工程决策。

:office_building: 2. MaxLimitLevel 的配置归属：由哪个领域决定？

:white_check_mark: 结论：由“热设计组”主导，联合硬件与系统工程团队共同决策

（1）从组织归属看：

  • 根据知识图谱信息：

    "BasicCoolingConfig", "entity2": "热设计组", "description": "热设计组是负责维护和更新 BasicCoolingConfig 类的组织。"

  • CoolingConfig 与 BasicCoolingConfig 同属于 thermal SIG（热力系统兴趣组），均归 热设计组 管理。

（2）从功能定义看：

  • MaxLimiLevel 属性所属类 CoolingConfig 的维护责任人是 热设计组。
  • 该属性直接影响整机散热策略、风扇控制逻辑与系统稳定性，属于热管理系统的关键参数。

（3）PSR 配置流程支持：

  • CoolingConfig 必须配置在 PSR（Product-Specific Requirement） 文件中，且不能重复加载。
  • PSR 通常由 热设计 提出要求，硬件系统工程师 实现配置，软件团队 验证逻辑生效。

:books: 补充说明：相关属性与机制

:gear: CoolingConfig 中的关键速度控制属性

属性名 类型 默认值 功能说明
MinimalLevel U8 0 最小允许下发转速百分比，低于此值将被设为此值
MaxLimiLevel U8 100 最大允许下发转速百分比，高于此值将被设为此值
LevelPercentRange U8 [20, 100] 手动模式下允许设置的转速范围
InitLevelInStartup U8 100 BMC 启动初期的默认风扇转速

:warning: 注意：MaxLimiLevel 是硬性系统级限制，优先级高于 LevelPercentRange 和手动设置。

:link: 系统处理流程示意

用户请求设置 100% 风扇转速
        ↓
系统检查 MaxLimiLevel = 92
        ↓
实际下发 PWM = min(100, 92) = 92%
        ↓
风扇以 92% 占空比运行
        ↓
监控显示：期望速度比 = 92%，实际转速 ≈ 92%（扣除损耗）

:white_check_mark: 总结回答

问题 回答
1. MaxLimitLevel 设置为 92% 的考虑是什么？ 是一种工程上的平衡策略，旨在：
• 减少风扇在极限工况下的机械应力与噪音
• 提升长期运行可靠性与寿命
• 避免 PWM 控制非线性区带来的不稳定
• 同时保留足够的散热能力应对高负载场景
2. 该值由哪个领域提出并配置？ 由 热设计组 主导，基于整机散热模型与可靠性需求提出，最终由硬件系统工程师在 PSR 中通过 CoolingConfig.MaxLimiLevel 属性实现配置，属于 热管理系统的标准化设计实践。

:pushpin: 建议

  • 如需临时提升至 100%，可通过调试命令修改 MaxLimiLevel（需评估风险）。
  • 应建立规范文档说明各机型 MaxLimiLevel 设定依据，便于跨团队协同与故障排查。

相关链接：

  1. 【iTestSmart 1.0.36】查询风可设置转速最大最小值范围测试
  2. 4pin脚类型的风扇（无风扇在位信号）适配遇到的问题
  3. 调速配置指导说明文档
  4. 智能网卡适配介绍
  5. 调速配置指导说明 | 文档中心 | openUBMC
3

该值为产品策略配置，具体联系对应产品支持。

4

华为为了解决HDD盘风扇慢速下 IOPS性能下降的问题，调整风扇最大转速到92%

5

不该是风扇快转下 IOPS性能下降，才从100%调整为92%。慢速是否是笔误

2 个赞
