问题描述
如何使用ipmb通道访问ipmb设备
环境信息
-
操作系统：[如 Ubuntu 24.04]
-
软件版本：[如 OpenUBMC2509]
-
硬件配置：[如 CPU、内存等]
重现步骤
-
[第一步]
期望结果
[您希望实现什么]
实际结果
[实际发生了什么，包含错误信息]
尝试过的解决方案
[列出您已经尝试过的解决方案及结果]
答案内容由AI生成，仅供参考：
结论
要使用 IPMB 通道访问设备，您需要：
- 确认硬件支持 IPMB（I²C/SMBus）物理连接；
- 在 CSR 配置中正确定义
IPMIChannel和IPMB对象； - 确保
ChanType=1,ChannelID和Instance匹配； - 使用
ipmitool -I open raw或Send Message命令发送 IPMI 请求； - 通过日志和工具验证通信是否正常。
点击此处查看详细分析解答
如何使用 IPMB 通道访问 IPMB 设备
IPMB（Intelligent Platform Management Bus）是一种基于 I²C/SMBus 的通信协议，是 IPMI 架构的核心组成部分。它主要用于 Baseboard Management Controller (BMC) 与系统内嵌入式设备之间的低层硬件级通信。
以下是使用 IPMB 通道访问 IPMB 设备的完整指导：
支持的典型应用场景
IPMB 通道广泛用于以下场景：
- 与 FRU（现场可更换单元）通信以获取板卡信息。
- 接收来自电源模块、风扇、扩展板的事件通知。
- 与智能网卡、RAID 卡、IMU（在管理单元）、NPU 等设备进行状态监控与控制。
- 实现无感 BIOS 固件升级（通过 IPMB 通道传输升级包至目标设备）。
相关知识：在 OpenUBMC 中，无感 BIOS 升级正是通过 IPMB 通道完成的，而非直接操作 SPI Flash。
使用 IPMB 通道访问设备的步骤
1. 确认系统支持 IPMB 通道
首先确认您的系统已正确配置了 IPMB 通道。
使用 ipmitool channel info 命令查看通道信息：
ipmitool channel info <channel_number>
例如：
ipmitool channel info 1
期望输出中关键字段应包含：
Channel Medium Type: IPMB或I2C/SMBusChannel Protocol Type: IPMB-1.0

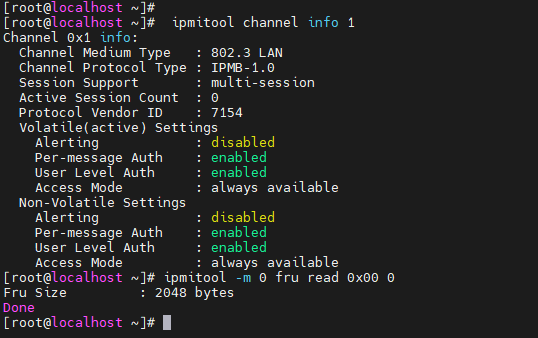

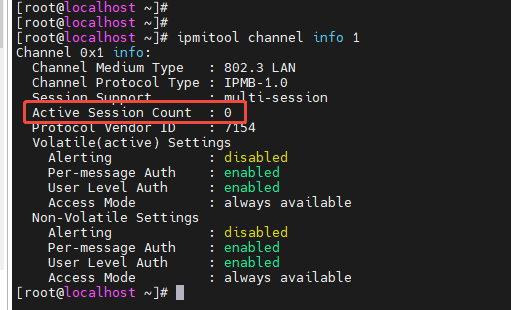

您当前的日志显示：
Channel Medium Type: 802.3 LAN这表示通道 1 是 LAN 通道，不是物理上的 IPMB 通道。您需要确认实际 IPMB 对应的通道号（通常是保留通道，如
Channel 6或Channel 7）。
2. 配置 IPMB 通道（CSR 文件中）
在 OpenUBMC 系统中，IPMB 通道需通过配置对象 IPMIChannel 和 IPMB 来定义。
示例配置（.sr 文件片段）：
"IPMIChannel_ME_1": {
"ChanType": 1, // IPMB 类型
"Instance": 0,
"ChannelID": 6,
"ChanPro": 1,
"MedType": 1,
"DestAddr": 44,
"SrcAddr": 0
},
"IPMIChannel_ME_2": {
"ChanType": 1,
"Instance": 1,
"ChannelID": 6,
"ChanPro": 1,
"MedType": 1,
"DestAddr": 45,
"SrcAddr": 0
},
"IPMB_1": {
"ChannelID": 6,
"BusID": 0,
"Instances": [0, 1],
"SlaveAddr": 32 // BMC 自身的 IPMB 地址，通常为 0x20
}
关键参数说明：
| 参数 | 说明 |
|---|---|
ChanType |
1 表示 IPMB 通道 |
ChannelID |
IPMI 通道标识符，根据 IPMI 2.0 规范定义 |
MedType |
媒介类型，1 表示 I²C/SMBus |
SrcAddr |
源地址（通常为 BMC 的 IPMB 地址） |
DestAddr |
目标设备的 IPMB 从地址 |
SlaveAddr |
本 BMC 在该 IPMB 总线上的从地址（默认 0x20） |
BusID |
I²C 总线编号（如 I2C bus 0） |
3. 通过 ipmitool 发送 IPMI 命令访问设备
使用 ipmitool raw 命令通过 IPMB 通道发送原始 IPMI 请求。
命令格式：
ipmitool -I open raw <NetFn> <Cmd> [Data]
-I open表示使用本地通道接口（通常是 IPMB）
示例：读取远程设备的 Device ID
ipmitool -I open raw 0x06 0x01
0x06是 App NetFn0x01是 Get Device ID 命令
这会通过本地 IPMB 总线向连接的设备发送请求，并接收其响应。
4. 使用 Send Message 命令桥接访问（高级）
若需从 LAN 通道转发消息到 IPMB 设备，可使用 Send Message 命令。
示例：通过 Channel 6 发送 IPMB 消息
# 请求：发送到 Channel 6，NetFn=6, Cmd=1 (Get Device ID)
ipmitool raw 0x02 0x34 0x06 0x06 0x01
该命令将请求经由指定通道转发至目标设备。
5. 验证通信状态
查看当前 IPMB 初始化日志：
journalctl -u ipmb.service
或查看启动日志是否有类似：
ipmbibus id: 1 init successfully
检查是否出现错误：
ERROR: ipmb init failed, because channel [11], instance [nil] is invalid
若有此类错误，请检查 ChannelID、Instance 和 IPMB.Instances 是否匹配。
常见问题排查
| 问题 | 原因 | 解决方案 |
|---|---|---|
| IPMB 初始化失败 | Instance 或 ChannelID 不匹配 |
确保 IPMIChannel.Instance 与 IPMB.Instances 对应 |
| 通信超时/NAK | I²C 地址错误或设备未响应 | 使用逻辑分析仪检查 SCL/SDA 波形，确认目标设备地址 |
| 主从切换慢导致失败 | I²C 总线竞争或配置不当 | 优化 I²C 上拉电阻，确保唯一主设备主导通信 |
channel info 显示 LAN 而非 IPMB |
查询了错误的通道号 | 使用正确 IPMB 通道号（如 6/7），或使用 ipmitool mc info 获取基本信息 |
验证成功案例（来自社区）
根据 openUBMC 社区反馈：
“通过正确配置
IPMB_Bus1和IPMIChannel_A，并设置ChanType=1,ChannelID=6,SlaveAddr=32 (0x20)，已成功实现与其他 BMC 的 IPMB 通信。”
且支持如下设备通信：
- IMU（In-Management Unit）
- 智能网卡（SmartNIC）
- 电源模块（PSU）
- 风扇控制模块
参考文档与命令
- IPMI Standard: Intel IPMI v2.0 Specification
- Get Channel Info 命令：
ipmitool raw 0x06 0x42 0x06 # 获取 Channel 6 信息 - 查看用户权限：
ipmitool channel getaccess <channel> <user_id>
结论
要使用 IPMB 通道访问设备，您需要：
- 确认硬件支持 IPMB（I²C/SMBus）物理连接；
- 在 CSR 配置中正确定义
IPMIChannel和IPMB对象； - 确保
ChanType=1,ChannelID和Instance匹配； - 使用
ipmitool -I open raw或Send Message命令发送 IPMI 请求； - 通过日志和工具验证通信是否正常。
相关链接：
1、问题描述与实际问题内容的关系不太明确
2、使用 ipmb 通道访问 ipmb 设备需要在 bmc 中配置 ipmb bus 以及对端 ipmb 从地址等信息，具体配置参考 支持新增 IPMB 通信通道配置指导
（需要在 bmc 中配置 ipmb bus 以及对端 ipmb 从地址等信息）这句话 中是怎么配置的 能在BMC Web 页面中配置吗 我在web页面没找到相关的配置模块
通过 csr 进行配置
不太了解CSR怎么配置的 能否给一份SOP 感谢
参考 openUBMC/vpd 中的 IPMIChannel 及 Ipmb 对象配置
我是测试 你这个方法可行吗
要想 bmc 访问 ipmb 设备，就需要配置对端 ipmb 的相关信息才行。若当前不支持则联系开发实现功能
