BCU、PSR、IEU中将X8端口拆分为两个X4端口的完整配置指南
根据您提供的配置信息和问题描述：将BCU上的一个X8端口（例如C6a）通过高速线缆连接到IEU上，并将其拆分为两个独立的X4 PCIe设备，但目前仅能识别到Slot 4的设备，Slot 3无法识别。该问题的根本原因通常在于 上游与下游端口的 Offset 和 Width 配置不一致、PSR白名单配置不完整或缺少正确的关联映射。
以下是基于知识库内容，特别是 Document Chunk 3（板卡适配指南）和 Document Chunk 5（CSR配置字典），对 BCU、PSR、IEU 三部分进行标准化修正建议，确保两个X4 PCIe设备均能被系统正确识别。
问题定位分析
当前配置存在以下关键问题：
| 问题点 |
描述 |
 PSR中SrcPortName与TargetPortID匹配正确 |
已映射 C6a → ID 21（BCU）到 TargetPortID 33（IEU） |
 IEU端的BusinessConnector未完成X8拆分逻辑 |
BusinessConnector_4 将整个X8当作一个整体使用（Width=8），未体现其被划分为两个X4下行路径 |
| UpstreamResources中的Offset方向可能错误 |
Down_3 对应 Offset:4, Width:4，Down_4 对应 Offset:0, Width:4，暗示“后半段在前”，容易导致拓扑错乱 |
| PSR的Configurations中Slot配置为数组，但缺少Index支持 |
Slot: [3,4] 不符合常规 CSR/PSR 的单槽位映射机制，可能导致动态Slot绑定失败 |
| IEU侧未正确关联RefPCIeAddrInfo和动态Slot管理 |
若未通过 PcieAddrInfo 与 BusinessConnector 关联，可能导致PCIe设备无法上报带宽、槽位ID等信息 |
推荐修改后的完整配置方案
一、BCU配置修正 —— 保持原样即可
当前BCU配置是正确的。它定义了一个X8下行口，并绑定SerDes资源和端口号。
"BusinessConnector_CPU1UBC4": {
"Direction": "Downstream",
"BCUIndex": "${Slot}",
"Slot": 6,
"LinkWidth": "X8",
"MaxLinkRate": "PCIe 5.0",
"ConnectorType": "UBC",
"SilkText": "CPU1 UBC4",
"UpstreamResources": [
{
"Name": "SerDes_0_5_B",
"ID": 5,
"Offset": 0,
"Width": 8
}
],
"Ports": [
{
"Name": "C6a", // ← 此名称必须与PSR中SrcPortName一致
"ID": 21,
"Offset": 0,
"Width": 8
}
]
}
说明：BCU端无需修改，只需确保SerDes配置正确，提供连续8通道即可。
二、PSR配置修正 —— 拆分为两条独立配置项
原配置中 Slot: [3,4] 是非法或不推荐的用法，应拆成两条独立 Configuration 条目，分别对应IEU上的Slot 3 和 Slot 4。
"UnitConfiguration_IEU1": {
"SlotType": "IEU",
"SlotNumber": 1,
"SlotSilkText": "IEUSlot1",
"Configurations": [
{
"UID": "0000000E042313850",
"Index": 1,
"SrcPortName": ["C6a"],
"TargetPortID": [33],
"Slot": [3],
"Device": []
},
{
"UID": "0000000E042313850", // 同一组件允许多个Slot
"Index": 2,
"SrcPortName": ["C6a"],
"TargetPortID": [33],
"Slot": [4],
"Device": []
}
],
"Port1LinkInfo": ""
}
关键变化：
- 将原来一个配置拆分为两个独立配置
Index 分别为 1 和 2，表示不同物理路径Slot: [3] 和 Slot: [4] 单独指定，避免歧义TargetPortID 都是 33，表示共用同一个物理上行口（即IEU上的Up_2）
三、IEU配置修正 —— 明确X8分路为两个X4下行
原配置中虽然有两个Downstream，但 UpstreamResources 的 Offset 顺序混乱，且 Upstream 的 Width=8 没有体现“可被拆分”。
修正逻辑：

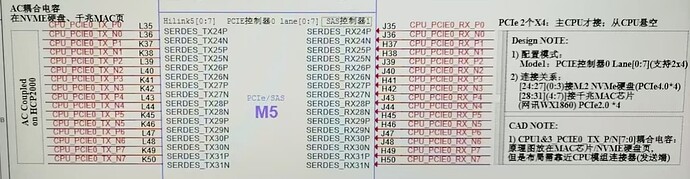

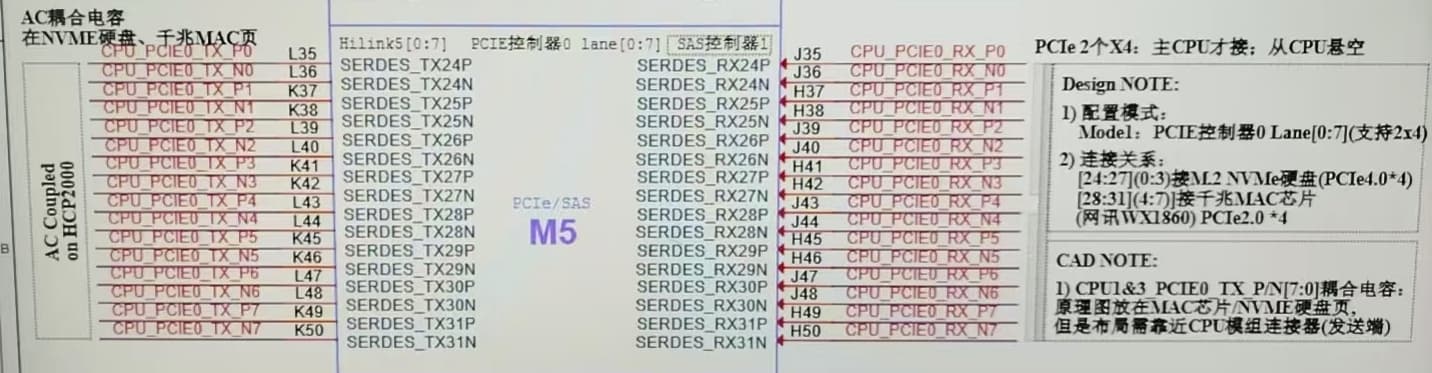

BusinessConnector_4 (Up_2)：作为X8上行口，提供总带宽，Width=8BusinessConnector_5 (Down_3)：使用前4 lanes（Offset=0）BusinessConnector_6 (Down_4)：使用后4 lanes（Offset=4）
修改后IEU配置：
"BusinessConnector_4": {
"Name": "Up_2",
"Direction": "Upstream",
"Slot": 4,
"LinkWidth": "X8",
"MaxLinkRate": "PCIe 4.0",
"ConnectorType": "UBC",
"Ports": [
{
"Name": "PortB",
"ID": 33,
"Offset": 0,
"Width": 8 // ← 表示这是完整X8输入，可被拆分为子端口
}
]
},
"BusinessConnector_5": {
"Name": "Down_3",
"Direction": "Downstream",
"Slot": 3, // 对应PSR中Slot 3
"LinkWidth": "X4",
"MaxLinkRate": "PCIe 3.0",
"ConnectorType": "PCIe CEM",
"UpstreamResources": [
{
"Name": "Up_2",
"ID": 3,
"Offset": 0, // ← 使用前4条Lane (lane 0~3)
"Width": 4
}
],
"RefMgmtConnector": "#/Connector_PCIE_3",
"RefPCIeAddrInfo": "#/PcieAddrInfo_3"
},
"BusinessConnector_6": {
"Name": "Down_4",
"Direction": "Downstream",
"Slot": 4, // 对应PSR中Slot 4
"LinkWidth": "X4",
"MaxLinkRate": "PCIe 3.0",
"ConnectorType": "PCIe CEM",
"UpstreamResources": [
{
"Name": "Up_2",
"ID": 4,
"Offset": 4, // ← 使用后4条Lane (lane 4~7)
"Width": 4
}
],
"RefMgmtConnector": "#/Connector_PCIE_4",
"RefPCIeAddrInfo": "#/PcieAddrInfo_4"
}
关键要点说明：
UpstreamResources 明确划分为 Offset=0 和 Offset=4 的两段，共8 lanesDown_3 使用前半部分，Down_4 使用后半部分Slot 属性与PSR中定义的 Slot: [3], [4] 完全对应ID 字段在下游端口中建议设置唯一值（如3和4），不可重复
附加必须检查项
为了确保两个X4设备都能被发现，还需确认以下外部依赖配置：
1. 检查PcieAddrInfo配置
确保以下对象存在并正确配置：
"PcieAddrInfo_3": {
"SlotID": 3,
"PortId": 3,
"SocketID": 0,
"Segment": 0
},
"PcieAddrInfo_4": {
"SlotID": 4,
"PortId": 4,
"SocketID": 0,
"Segment": 0
}
必须与 BusinessConnector_X.RefPCIeAddrInfo 关联，否则设备无法获取拓扑信息（如槽位、带宽）
2. Connector_PCIE_X配置正确（Id/AuxId）
请确保以下内容存在：
"Connector_PCIE_3": {
"Type": "PCIe",
"IdentifyMode": 2,
"Slot": 3,
"Buses": ["I2cMux_chanX"]
},
"Connector_PCIE_4": {
"Type": "PCIe",
"IdentifyMode": 2,
"Slot": 4,
"Buses": ["I2cMux_chanY"]
}
IdentifyMode=2 表示由BMC主动管理PCIe卡（非即插即用），适用于Atlas类推理卡或RAID卡
3. 验证I2C总线与Presence信号
最终结论与建议
| 步骤 |
操作 |
状态 |
| 1 |
将PSR中单个Configuration拆分为 两个独立条目（Index=1,2） |
必须 |
| 2 |
修改IEU中Down_3与Down_4的Offset分别为 0 和 4 |
必须 |
| 3 |
确保每个BusinessConnector引用独立的PcieAddrInfo_X |
必须 |
| 4 |
验证Connector_PCIE_3/4对象存在、Type=PCIe、IdentifyMode=2 |
推荐 |
| 5 |
检查I2C总线可达性及Presence检测机制 |
 故障排查重点 |
提示：若仍无法识别Slot 3设备，可在BMC执行以下命令排查：
busctl --user introspect bmc.kepler.hwdiscovery /bmc/kepler/Connector/Connector_PCIE_3*
busctl --user tree bmc.kepler.pcie_device
journalctl -u hwdiscovery | grep "Load PCIeCard"
参考资料来源
- 文档 3：[板卡适配指南] ——
IEU.sr 与 PSR.sr 的端口映射规则
- 文档 5：[CSR配置字典] ——
UnitConfiguration 白名单与 TargetPortID 匹配机制
- 文档 9：[RAID卡适配指导] ——
pcie_device 模块动态加载PCIe卡流程
- 知识图谱：
BusinessConnector_1 → UpstreamResources、RefPCIeAddrInfo、PcieAddrInfo 结构定义
通过以上完整配置修正，系统将能够同时识别并管理IEU上由BCU X8拆分出的两个X4 PCIe设备，实现高带宽、多设备并行接入目标。
