最近在开发网卡的pldm update协议升级流程（pldm over mctp over pcie）。

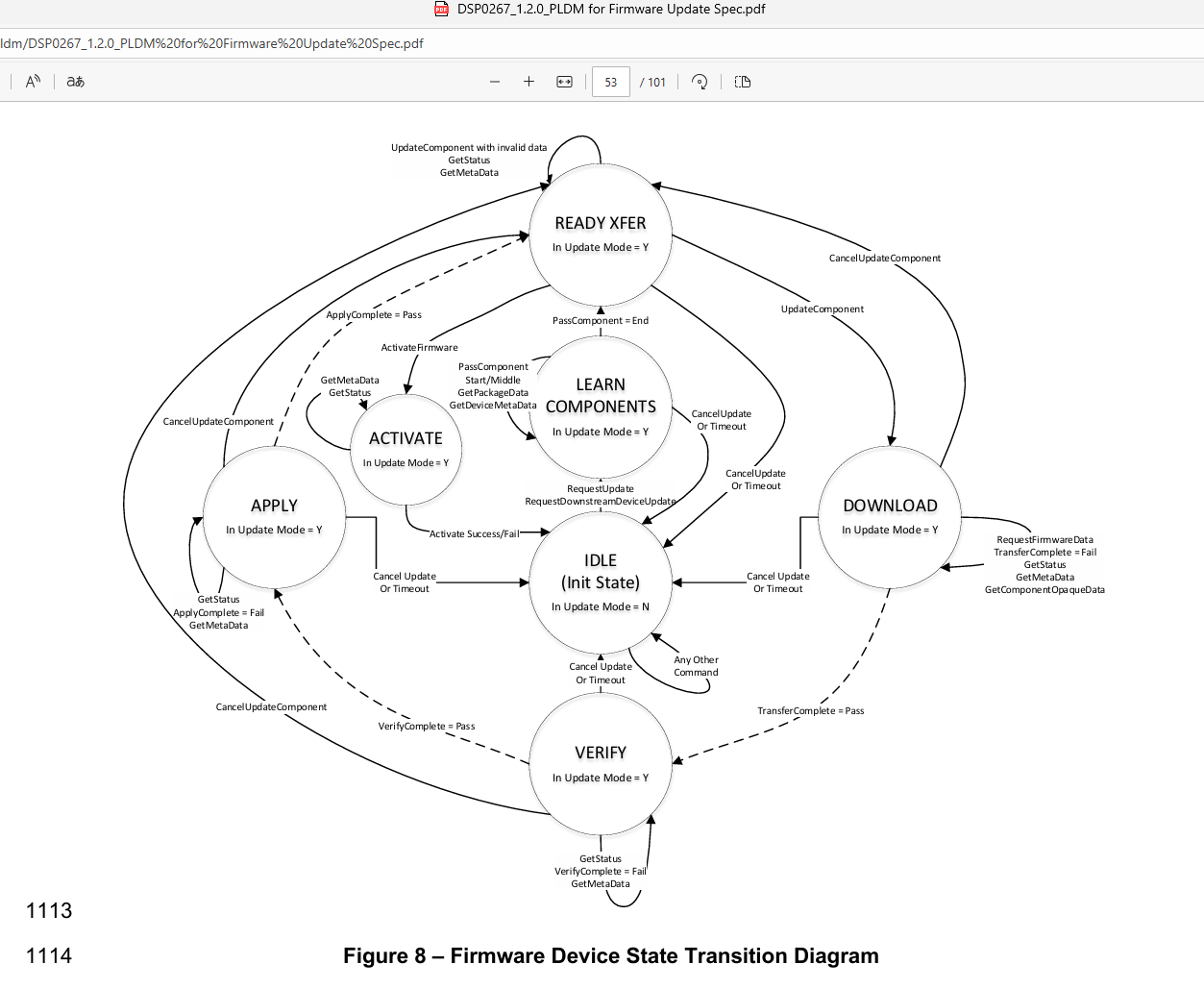

如图所示，协议状态机在DOWNLOAD，VERIFY，APPLY状态时是网卡发req，BMC回rsp，不清楚从BMC该怎么拿到网卡的req。
操作系统：[如 Ubuntu 24.04]
软件版本：[如 OpenUBMC2509]
硬件配置：[如 CPU、内存等]
[第一步]
[第二步]
[第三步]
[您希望实现什么]
BMC可以拿到网卡主动发给BMC的VDM message。
[实际发生了什么，包含错误信息]
[列出您已经尝试过的解决方案及结果]
@fantao 帮忙看一下，谢谢
答案内容由AI生成，仅供参考：
结论与建议
| 问题 | 是否可解 | 说明 |
|---|---|---|
| BMC 是否能接收网卡主动发送的 VDM/PLDM 消息？ |  是 |
依赖 mctpd + PCIe VDM + PLDM handler 机制 |
| 是否需要修改通信角色？ |  否 |
PLDM 协议允许设备端主动发起请求 |
| 是否已有实现基础？ | 是 |
openUBMC 支持 PLDM over MCTP over PCIe，且 Emulex 已纳入支持 |
根据您提供的问题描述，您正在开发基于 PLDM over MCTP over PCIe 协议的网卡固件升级流程，目标是在 DOWNLOAD、VERIFY、APPLY 等状态中接收由网卡作为请求方（Requester）主动发送给 BMC 的 VDM（Vendor Defined Message）报文。
以下是如何在 openUBMC 架构中实现 BMC 接收并处理网卡主动发来的 VDM 消息的完整分析与方案。
问题核心：BMC 如何“接收”网卡主动发送的 PLDM 请求？在图示的状态机中：
DOWNLOAD 状态时，网卡应周期性地发送 RequestFirmwareData 命令（PLDM 请求）到 BMC。VERIFY 或 APPLY 状态时，网卡也可能发送 GetStatus 或其他查询命令。但您提出的问题是：“BMC 怎么拿到网卡发的 req？”——这实际上是在问：
在基于 MCTP over PCIe VDM 的通信机制下，BMC 是否具备接收由网卡主动发起的 MCTP/PLDM 请求的能力？
答案是：可以，并且已有机制支持。
解决方案架构：MCTP + PCIe VDM + mctpd 服务BMC 接收网卡主动发送的消息依赖于以下组件和协议栈：
| 层级 | 技术 |
|---|---|
| 物理层 | PCIe |
| 传输层 | PCIe VDM（Vendor Defined Message） |
| 协议层 | MCTP（Management Component Transport Protocol） |
| 应用层 | PLDM（Platform Level Data Model） |
通信路径[网卡] ---(PCIe VDM)--> [BMC MCTP Daemon] ---(Socket/IPC)--> [PLDM Handler]
当网卡通过 PCIe 发送一个 VDM MCTP 包含 PLDM Request 时，BMC 侧通过以下流程接收和分发：
1. mctpd 守护进程监听 VDM 报文BMC 上运行的 mctpd 是关键组件，负责：
SMBus、PLDM 等协议类型，将有效载荷转发给对应的 handler
相关证据（来自上下文）：Document Chunk ID 1:
“IMU上电后会广播discovery报文，mctpd收到后会回复消息，IMU就会和BMC建立连接。”
这表明：
mctpd 可以接收主动发来的 MCTP 报文（包括 discovery request）。 2. MCTP Endpoint Discovery 机制MCTP 使用 Endpoint Discovery 流程来建立通信关系。流程如下：
对应代码逻辑：-- 示例：network_adapter 中创建 endpoint
self.next_tick(self.update_all_info_by_pldm_emulex, self)
一旦 endpoint 建立，网卡即可通过 MCTP 向 BMC 的指定 endpoint 发送 PLDM 请求。
3. PLDM 协议处理逻辑（在 network_adapter 组件中）PLDM 协议支持 双向通信：
上下文支持：Knowledge Graph Entity: PLDM
“PLDM协议是用于管理硬件组件的一种协议，支持固件更新、状态监控等操作。”并且在 Document Chunk 2 中提到：
self.next_tick(self.update_fw_version_by_pldm, self) self.next_tick(self.update_link_speed_by_pldm, self, 0, ports)
这说明 network_adapter 组件已集成 PLDM 协议栈，可用于双向通信。
实现步骤：让 BMC 正确接收网卡主动发来的 PLDM 消息 步骤 1：确保 mctpd 正常运行并注册了 PCIe VDM 接收mctpd 必须绑定到对应的 PCIe 设备（如通过 ACPI 或 DT 指定）vdm-ep 驱动）# 查看 mctpd 是否运行
ps | grep mctpd
# 查看日志是否有 endpoint 注册成功
logread | grep "mctp"
网卡必须知道：
8 或由 discovery 获得）/* 网卡代码片段 */
mctp_message_t msg;
mctp_set_dest(&msg, BMC_ENDPOINT_ID);
pldm_build_request(&msg, REQUEST_FIRMWARE_DATA, ...);
pci_vdm_send(&msg);
BMC 必须注册处理器来响应来自网卡的 PLDM 命令：
-- 伪代码示例（Lua，类似 network_adapter 实现）
function handle_pldm_request(pldm_msg)
local cmd_code = pldm_msg:command_code()
if cmd_code == PLDM_REQUEST_FIRMWARE_DATA then
send_firmware_data_segment(...)
elseif cmd_code == PLDM_GET_STATUS then
return_current_status(...)
end
end
-- 注册到 mctpd 分发系统
mctp_register_handler(MCTP_TYPE_PLDM, handle_pldm_request)
注意：openUBMC 使用 Lua 框架实现大部分带外协议处理，
network_adapter模块是典型的处理者。
步骤 4：确认网卡支持带外 PLDM over MCTP 协议（Emulex OEM） 来自上下文的关键支持信息：Document Chunk 8 (LPE31002-AP 支持情况)
“支持使用 emulex 的 pldm 私有协议获取网卡相关信息”
Document Chunk 7（OpenUBMC 25.09 发布说明）
“
这意味着：
步骤 5：添加调试日志验证接收流程在 network_adapter.lua 或底层 MCTP 层添加日志：
log.info("Received PLDM req: cmd=%d, payload=%s", cmd, payload_str)
或查看日志：
journalctl -u mctpd.service -f
logread | grep pldm
结论与建议| 问题 | 是否可解 | 说明 |
|---|---|---|
| BMC 是否能接收网卡主动发送的 VDM/PLDM 消息？ | 是 |
依赖 mctpd + PCIe VDM + PLDM handler 机制 |
| 是否需要修改通信角色？ | 否 |
PLDM 协议允许设备端主动发起请求 |
| 是否已有实现基础？ | 是 |
openUBMC 支持 PLDM over MCTP over PCIe，且 Emulex 已纳入支持 |
最终解决方案建议mctpd 正常运行并监听 PCIe VDM 通道network_adapter 模块中注册 PLDM Request Handlerpldm_lib 或 libmgmt_protocol 库解析 PLDM 请求DOWNLOAD 阶段响应 RequestFirmwareData 请求，返回数据块 相关资源参考ncsi_mellanox.lua, pldm 可作为实现模板如有进一步问题（如具体 API 调用方式、Lua 实现样例），可继续提问，我可以提供更具体的代码模板。
当前network_adapter做过bmc监听网卡主动上报lldp报文：
mctp接口应该有一个 MessageReceived的dbus signal，那个是用来接收网卡侧请求的消息。
好的，我看一下
你好，请问这个问题参考上面的帖子后解决了吗
还没有，我参考lldp 接收例子创建了一个VDPCI(msg type：0x7E, 193/126)的endpoint确实是可以接收到网卡主动发送的VDM消息，但是我希望监听193/1(msg type：0x01)这个endpoint 收到的消息，同样监听193/1的MessageReceived信号没起作用。不清楚是不是193/1同样在做一些带外信息的处理导致不起作用，我先跳过了这个问题，先用193/126收。
可以请教一下 @huangzhiyu
@huangzhiyu 黄工，帮忙看下这个问题
是不是193/1没有请求，所以没有响应？可以tracemctp看下。

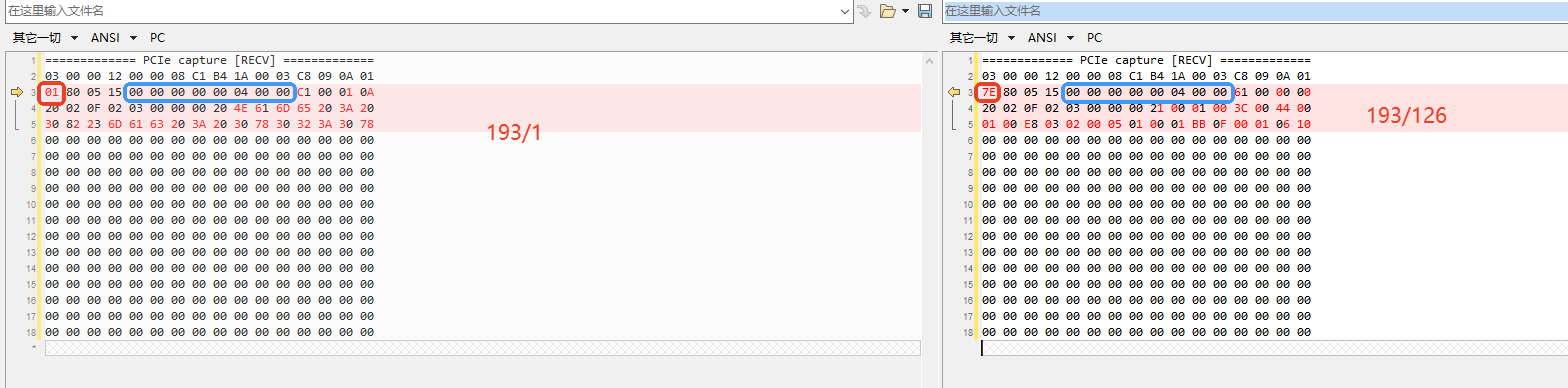

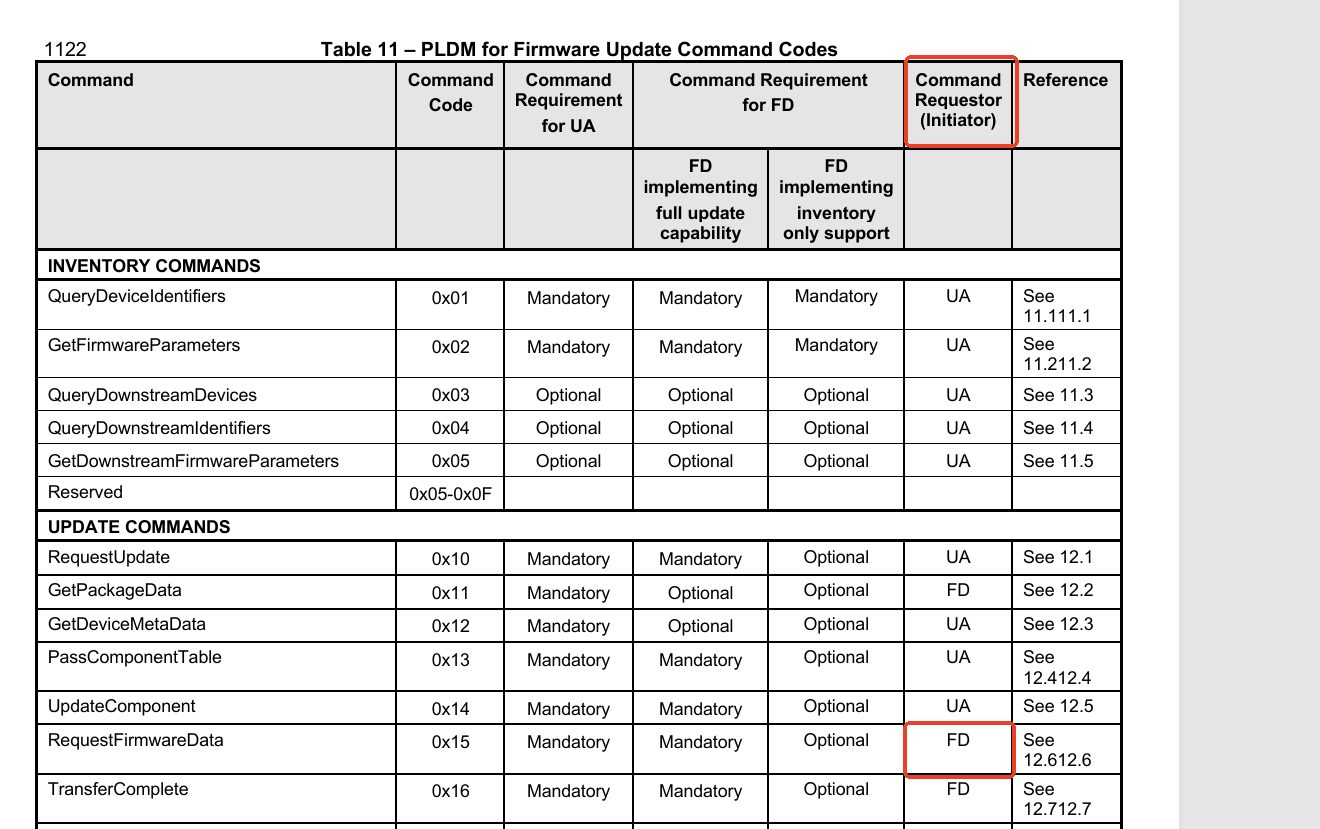

在0x15这个cmd时是网卡发送req，BMC收到回rsp（调用mctp.send回复而不是mctp.request）,tracemctp两个endpoin都能抓到网卡的req，区别就是193\126在代码中可以拿到，而193/1的拿不到。
蓝框内是网卡的req data，是一样的。

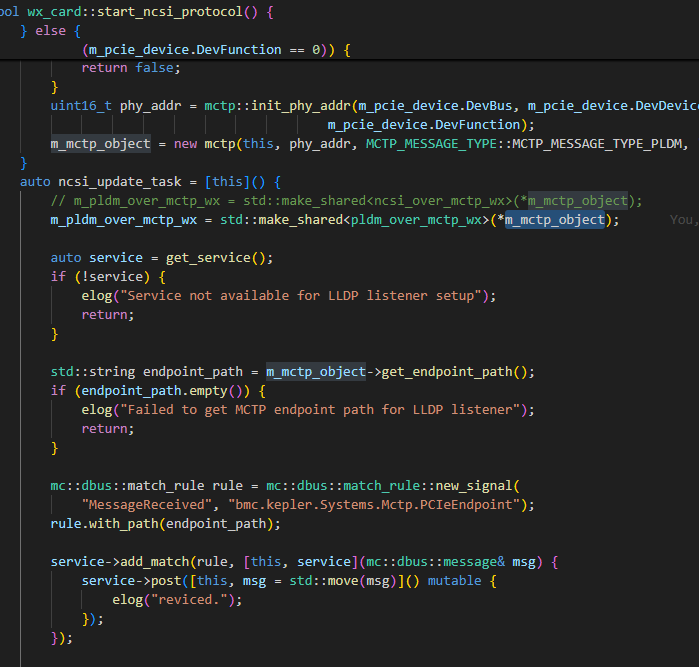

能看下你代码是怎么写的吗？
我看了下，mctpd里只有vdpci的ep对象支持接收网卡主动发的消息，发信号，触发MessageReceived。
那后续会支持其他msg type的EP触发MessageReceived信号吗？大概什么时候会支持？
我内部问问
好的，麻烦了
问了下，这个可以向PAE提诉求
