1712烧片指导

[l00012320 (kunlun_luzhanghui)]

烧片整体流程：L0 Fw、L1 Fw、HiBoot、ipmc.bin(BMC\SP.bin\iBMA.bin)

烧片包出包

一个最小例子的烧片包配置如下：具体含义还不太了解，仅供参考。

0502TEMP: # 烧片包用于参考
    build_type: debug
    default_options:
      manufacture: true
    signature_type: rsa4096
    ipmc_bin:
      files:
        - file: /usr/share/bmcgo/hi1711/Hi1711_THGBMHG6C1LBAIL.m4i
        - file: /usr/share/bmcgo/acroview/AUTO_BURNING_CONFIG_TEMPLATE.xml
        - file: ${hpm_build_dir}/datafs_openUBMC.img
          dst: datafs.img
        - file: ${work_out}/GPP_rootfs.bin
      emmc_layout:
        user:
          layout: ${product}/BMC/openUBMC/emmc/emmc_layout.yml
        gp0:
          size: 768M
        gp3:
          size: 768M
    download:
      - xml_file: "None"
        type: sp
        # bin: /tmp/sp.bin
    package_name: "TS200 1280 2280 V2/ToGDP/0502TEMP/ABCDEFG01${manufacture_version}.zip"
    files:
      - file: ${work_out}/AUTO_BURNING_CONFIG.acxml
      - file: /usr/share/bmcgo/emmc_1712/BPEC6A2TB1A2C3.m4i
        template: true
      # 生成ipmc.bin
      - file: ${work_out}/ipmc.bin
        verify:
          - ipmcbin

1. 在机型的Manufacture目录下配置类似的配置，即可出一个ipmc.bin的文件。至于里面要包含的签名、证书等内容，与其它HPM出包的配置保持一致。
2. emmc_layout.yml：仅供2280V3参考使用。其余布局需要咨询厂商单独配置。
   emmc_layout.yml.txt (1.0 KB)
3. BPEC6A2TB1A2C3.m4i：BMC插卡上的Emmc芯片上有写具体的型号。m4i文件在bingo代码仓有，也可以在开发环境的 /usr/share/bmcgo/emmc_1712/目录下找到。后面烧片ipmc.bin时需要用到。

烧片流程

L0 Fw、L1 Fw、HiBoot

这三个文件的烧写有一个共同的要求：保存文件的PC要与BMC串口直连。这个阶段的文件传输是通过串口直接发送，经过的中转越多，丢包概率越大，越不容易成功传输文件。

1. 用IPOP串口连接后进行AC，按Ctrl+b进入L0命令行。如果进入了Uboot，输入命令reg_wr 0x8740148 1 ，重启后再次按ctrl + b 进入L1
2. 输入初始化命令ddr init 和 mmc init 0xc0000000 256 8 1 50000000

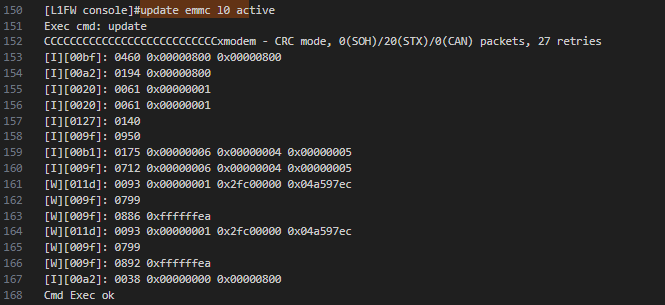

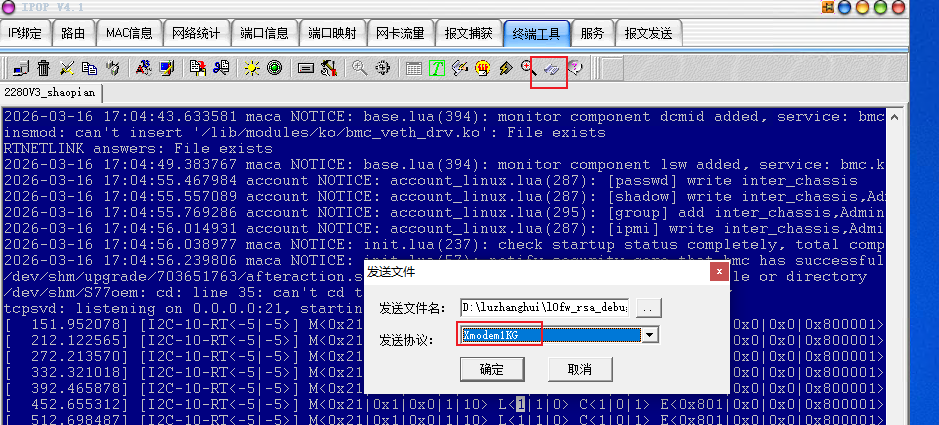

3. 烧写L0 update emmc l0 active 此时使用IPOP上传文件。注意一定是先执行命令，后上传文件 文件名称：l0fw_rsa_debug.bin

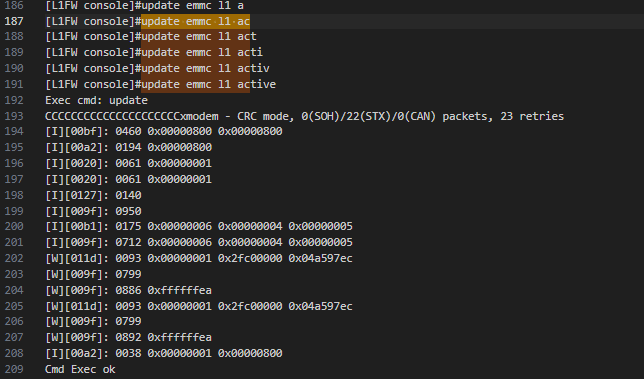

4. 烧写L1 update emmc l1 active。传输方式同理。文件名：l1fw_rsa_debug.bin


5. 烧写Hiboot update emmc hiboot active。传输方式同理。文件名：hiboot_rsa_debug.bin

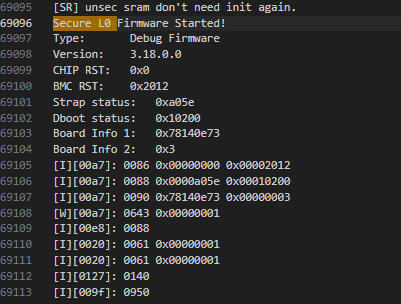

6. 全部升级完成后AC重新启动，按Ctrl+b引导进入Uboot。过程中可以观察L0版本来看是否烧写成功。（具体版本以L0fw_rsa_debug.bin的版本为准）



Uboot配置、小系统启动。

1. Uboot阶段可以配置网络配置，命令举例如下：

# 配置HiBoot网络

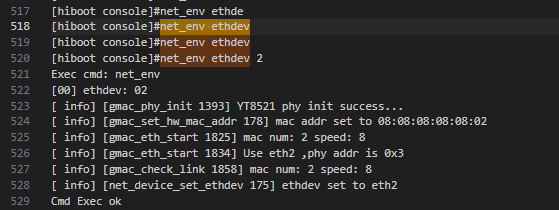

# ethdev参数为0/1/2/3，需要手动验证哪个eth可用。
net_env ethdev 2
# net_env phy_addr 3
net_env ipaddr 70.183.12.118
net_env netmask 255.255.255.0
net_env gatewayip 70.183.12.1
net_env serverip 70.183.12.6
# 查看配置内容
net_list
# 连通性测试
ping 70.183.12.6

2. 配置远端TFTP服务器，上传hi1712_asic.dtb、initrd_boot.cpio.gz、uImage
   Q：为什么要搭建TFTP服务器？
   A：因为Uboot的网络文件传输只支持TFTP。
   Q：为什么不能继续串口？
   A：因为这三个文件是启动小系统必备的内容。体积有30M，串口传输太慢。
   配置TFTP服务器方式自行咨询AI。
3. 启动小系统的命令：

# 启动小系统
tftp 0x98480000 uImage
tftp 0x98400000 hi1712_asic.dtb

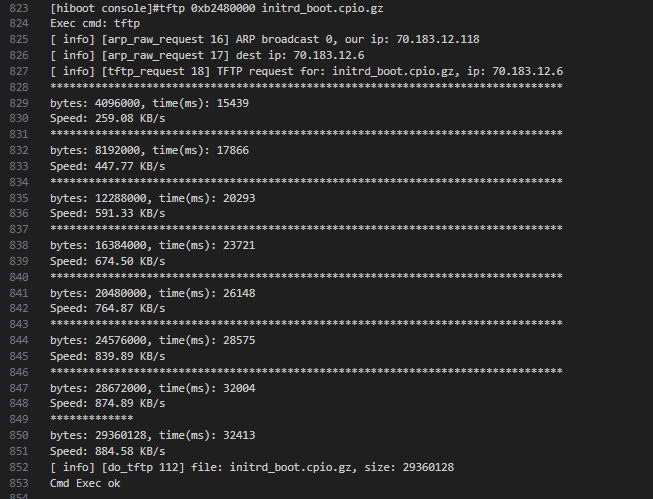

tftp 0xb2480000 initrd_boot.cpio.gz
bootm 0x98400000 0x98480000 0xb2480000

# 进入小系统
sh /hibmc_init.sh

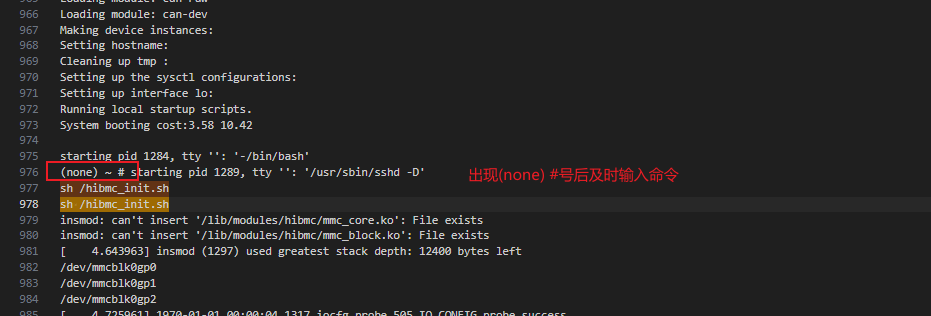

bootm后自动引导启动，中间会出现一小段时间的终端，要及时输入sh /hibmc_init.sh，否则会重启。

配置小系统网络，开始烧片。

1. 配置小系统网络命令

ifconfig eth2 70.183.12.118 netmask 255.255.255.0
ifconfig eth2 hw ether aa:51:43:03:17:12
ifconfig eth2 up
route add default gw 70.183.12.1
ifconfig

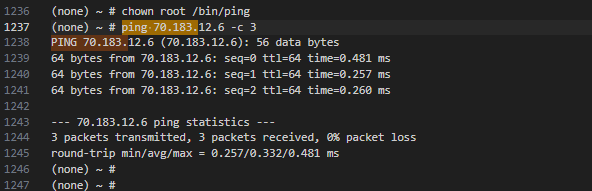

chown root /bin/ping
ping 70.183.12.6 -c 3

2. 配置NFS服务器
   NFS服务器配置方式自行AI。
   Q：为什么需要NFS，不继续使用搭建好的TFTP服务器或者其它文件上传方式？
   A：ipmc.bin大小1G往上，系统保存不下，需要通过网络映射磁盘的方式进行读写和烧写。
3. 配置小系统启动烧片

mkdir -p /home/nfs
mount -t nfs -o nolock 70.183.12.6:/home/shaopian /home/nfs
cp /home/nfs/program_tool /root
chmod a+x /root
echo 0 > /sys/block/mmcblk0boot0/force_ro
echo 0 > /sys/block/mmcblk0boot1/force_ro
/root/program_tool

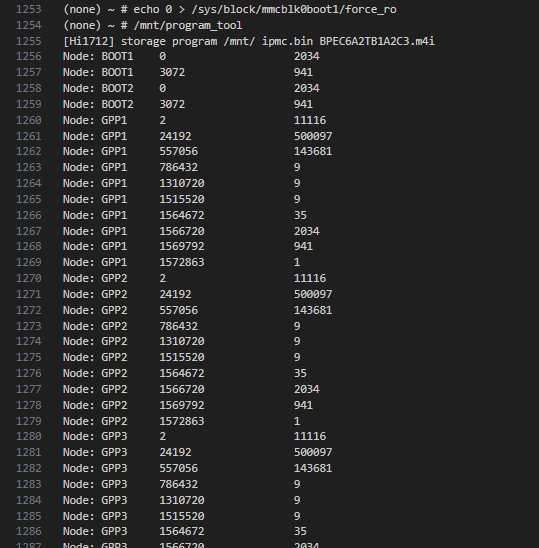

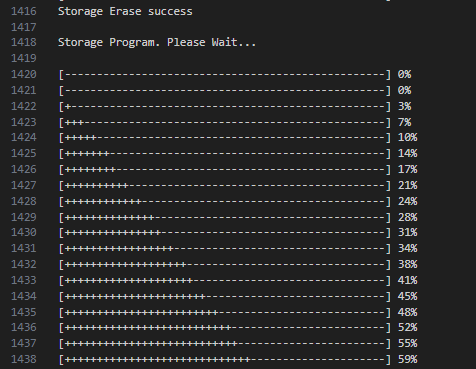

storage program /mnt/self_generate/ ipmc.bin BPEC6A2TB1A2C3.m4i

这里注意1. 烧片包本身以及所在的路径（/mnt/self_generated/, /home/shaopian, ipmc.bin, xxxx.m4i) 需要可读写; 2. m4i文件要与ipmc.bin是同一个烧片的zip包下的，否则会烧片失败。

4. 烧片完成后重启。

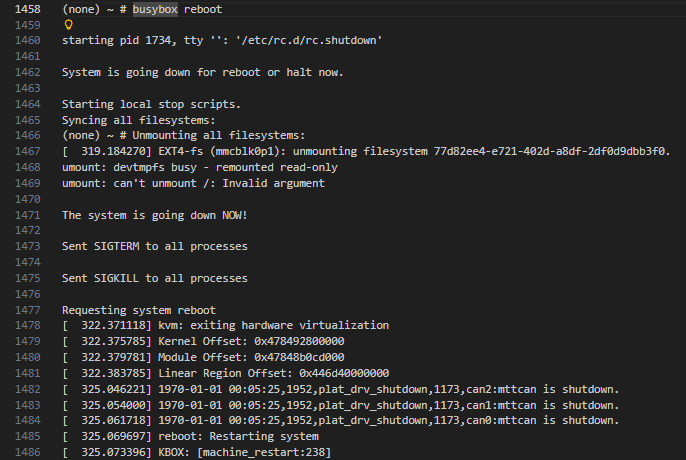

   busybox reboot。



顺利的话就能成功启动，然后烧片完成。

注：涉及到的二进制文件如下，需要单独联系获取。
基础debug烧片:
l0fw_rsa_debug.bin
l1fw_rsa_debug.bin
hiboot_rsa_debug.bin
小系统二进制：
hi1712_asic.dtb
uImage
initrd_boot.cpio.gz
烧ipmc.bin时要用到的工具：
program_tool
xxxx.m4i
