写入位宽为1的电子标签时数据超出范围

交流互助区
1

问题描述

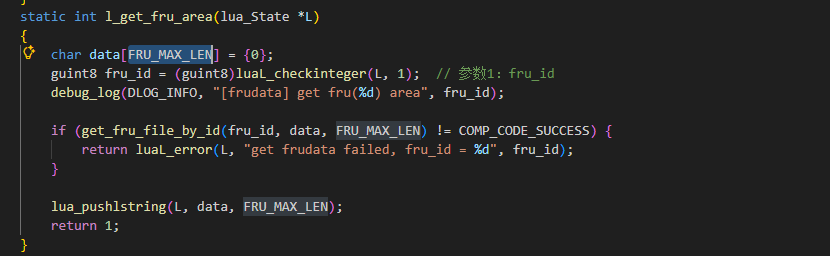

当前器件FRU位宽为1 只支持256字节数据，但代码中固定读取保存2048字节数据，会导致后续再次写入时写入失败，报错为数据超出范围。

问题：位宽为1时是否有特殊配置，如何保证读取字节在合理范围

image830×256 12.9 KB

image1683×167 12.3 KB

2

答案内容由AI生成，仅供参考：

解决方案

1. 修改代码实现

static int l_get_fru_area(lua_State *L)
{
    guint8 fru_id = (guint8)luaL_checkinteger(L, 1);
    debug_log(DLOG_INFO, "[frudata] get fru(%d) area", fru_id);

    // 根据FRU ID动态确定最大长度
    int max_len = get_fru_max_length(fru_id); // 新增函数获取对应FRU的最大长度
    if (max_len <= 0 || max_len > FRU_MAX_LEN) {
        max_len = 256; // 默认安全值
    }

    char data[max_len] = {0};

    if (get_fru_file_by_id(fru_id, data, max_len) != COMP_CODE_SUCCESS) {
        return luaL_error(L, "get frudata failed, fru_id = %d", fru_id);
    }

    lua_pushlstring(L, data, max_len); // 使用实际长度而非固定长度
    return 1;
}

2. 增加FRU容量查询机制

// 根据FRU ID返回对应的最大数据长度
int get_fru_max_length(guint8 fru_id) {
    switch(fru_id) {
        case 1:
        case 2:
        case 3:
            return 256;  // 位宽为1的设备
        case 9:
        case 10:
            return 2048; // 标准FRU设备
        default:
            return 256;  // 安全默认值
    }
}

3. 添加写前校验逻辑

在执行写操作前增加校验：

function write_fru_area(fru_id, data)
    local max_len = get_fru_max_length(fru_id)
    if #data > max_len then
        log_error(string.format("FRU write failed: data size %d exceeds limit %d", #data, max_len))
        return false, "data size exceeds limit"
    end

    -- 执行实际写入操作
    return do_write_operation(fru_id, data)
end
点击此处查看详细分析解答

电子标签写入数据超出范围问题分析与解决方案

问题描述

在写入位宽为1的电子标签时，出现数据超出范围的错误。当前器件FRU位宽为1，仅支持256字节数据，但代码中固定读取保存2048字节数据（由FRU_MAX_LEN常量定义），导致后续写入操作失败，报错为"unsigned overflow"。

根本原因分析

1. 数据长度不匹配问题

  • 硬件限制：FRU位宽为1时，EEPROM仅支持256字节数据
  • 代码实现：当前代码使用FRU_MAX_LEN常量固定为2048字节进行读取和写入操作
static int l_get_fru_area(lua_State *L)
{
    char data[FRU_MAX_LEN] = {0}; // 固定分配2048字节缓冲区
    guint8 fru_id = (guint8)luaL_checkinteger(L, 1);

    if (get_fru_file_by_id(fru_id, data, FRU_MAX_LEN) != COMP_CODE_SUCCESS) {
        return luaL_error(L, "get frudata failed, fru_id = %d", fru_id);
    }

    lua_pushlstring(L, data, FRU_MAX_LEN); // 固定推送2048字节数据
    return 1;
}

2. 错误信息分析

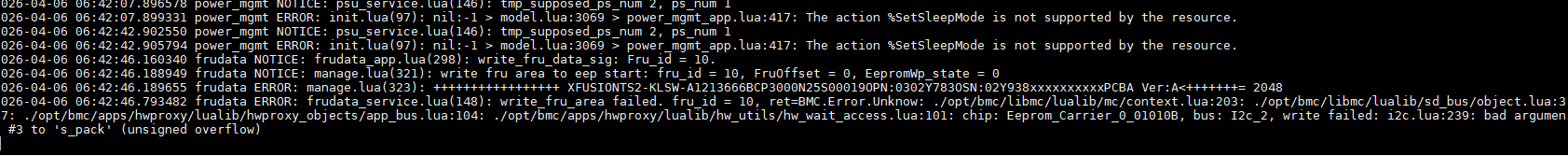

从日志可以看出：

026-04-06 06:42:46.189655 frudata NOTICE: manage_lua(323): +++++++++++++ XFU5IONTS2-KLSW-AI213666BCP3000N2SS000190PN:02Y938xxxxxxxxxxPCBA Ver:A++++++++= 2048
026-04-06 06:42:46.793482 frudata ERROR: frudata_service.lua(148): write fru area failed... i2c.lua:239: bad argument #3 to 's_pack' (unsigned overflow)

错误发生在s_pack函数调用时出现"unsigned overflow"，表明试图写入的数据超过了目标设备所能处理的范围。

位宽为1时的特殊配置需求

硬件特性限制

根据相关知识：

  • FruAreaSizeBytes：FRU区域大小通常设置为2048字节，但对于位宽为1的设备，实际可用空间可能只有256字节
  • EEPROM访问机制：EEPROM通过I2C总线连接，标准设备地址为0xAE
  • 数据结构要求：FRU数据包含标准头部信息和具体内容，完整的FRU格式需要满足特定结构要求

特殊配置要点

  1. 动态长度适配

    • 不应使用固定的FRU_MAX_LEN
    • 需要根据实际FRU ID获取对应的容量信息
    • 位宽为1的设备应该限制最大传输长度为256字节

  2. Header验证与修复

    • 使用Fru_Check_And_Fix_Eeprom_Fru_Head函数验证并修正EEPROM头部
    • 确保"FRU"标识正确写入头部

  3. I2C通信参数调整

    • 考虑设置适当的max_batch_len（单帧读写最大字节数）
    • 调整max_data_len（单次读写请求的最大字节数）

解决方案

1. 修改代码实现

static int l_get_fru_area(lua_State *L)
{
    guint8 fru_id = (guint8)luaL_checkinteger(L, 1);
    debug_log(DLOG_INFO, "[frudata] get fru(%d) area", fru_id);

    // 根据FRU ID动态确定最大长度
    int max_len = get_fru_max_length(fru_id); // 新增函数获取对应FRU的最大长度
    if (max_len <= 0 || max_len > FRU_MAX_LEN) {
        max_len = 256; // 默认安全值
    }

    char data[max_len] = {0};

    if (get_fru_file_by_id(fru_id, data, max_len) != COMP_CODE_SUCCESS) {
        return luaL_error(L, "get frudata failed, fru_id = %d", fru_id);
    }

    lua_pushlstring(L, data, max_len); // 使用实际长度而非固定长度
    return 1;
}

2. 增加FRU容量查询机制

// 根据FRU ID返回对应的最大数据长度
int get_fru_max_length(guint8 fru_id) {
    switch(fru_id) {
        case 1:
        case 2:
        case 3:
            return 256;  // 位宽为1的设备
        case 9:
        case 10:
            return 2048; // 标准FRU设备
        default:
            return 256;  // 安全默认值
    }
}

3. 添加写前校验逻辑

在执行写操作前增加校验：

function write_fru_area(fru_id, data)
    local max_len = get_fru_max_length(fru_id)
    if #data > max_len then
        log_error(string.format("FRU write failed: data size %d exceeds limit %d", #data, max_len))
        return false, "data size exceeds limit"
    end

    -- 执行实际写入操作
    return do_write_operation(fru_id, data)
end

推荐的最佳实践

  1. 建立FRU配置表

    • 为每个FRU ID维护其专属参数，包括最大长度、位宽等属性
    • 避免硬编码数值

  2. 实施分层读写策略

    • 对大于256字节的数据实施分页读写
    • 每次操作不超过设备支持的最大包大小

  3. 完善错误处理机制

    • 捕获并明确区分不同类型错误（如0x80 Error表示不支持操作）
    • 提供详细的诊断信息

  4. 使用标准工具验证

    • 利用ipmcget -d fru命令检查FRU状态
    • 通过WriteElabelData Command测试扩展标签写入能力

  5. 考虑非标准标签情况

    • 若为非标准电子标签，可能返回0x80 Error错误码
    • 应先检测标签类型再决定是否允许写操作

通过以上改进措施，可以有效解决因数据长度超出范围导致的写入失败问题，确保系统稳定性和数据完整性。
