BMC升级后总回滚问题

guoxin · 2026 年4 月 20 日 02:20

问题描述

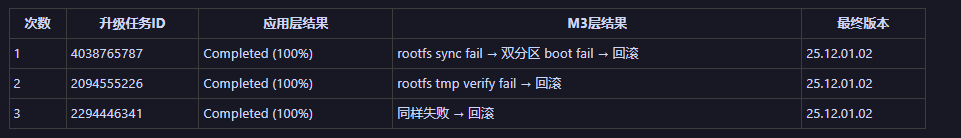

客户现场个别机器，非全部机器出现：BMC执行升级操作后，应用层报告升级成功（Progress=100%, State=Completed），但BMC重启后新版本未能生效，系统自动回滚到升级前的旧版本。该现象在连续三次升级尝试中反复出现。请问该如何恢复确保新版本 rootfs 镜像大小与分区表定义一致，或更新分区表以适配更大的 rootfs 镜像？

升级路径：25.12.01.02 → 25.12.01.09

最终结果：始终回滚到 25.12.01.02

环境信息

软件版本：2512 LTS SP1

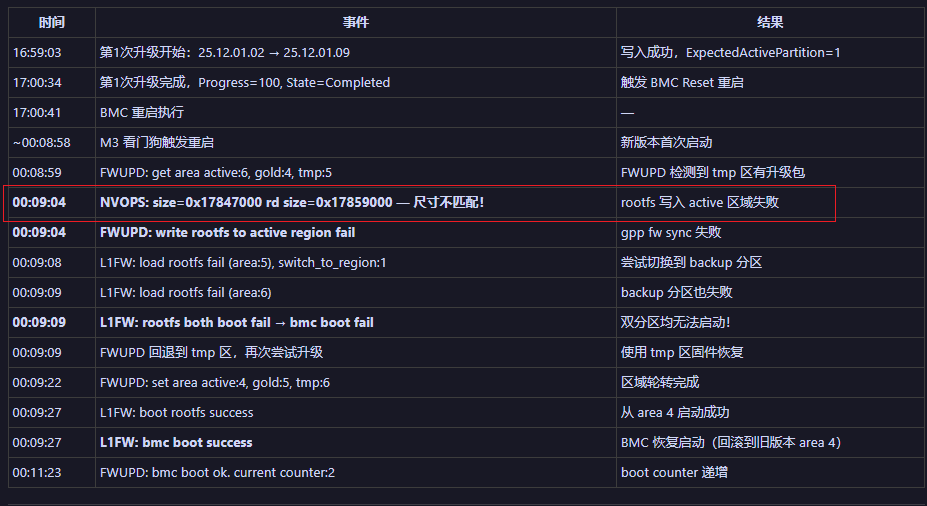

事件时间线

实际结果

Flash 存储区域 rootfs 镜像尺寸不匹配（size mismatch）
M3 底层固件升级的关键错误链：

[NVOPS] size:0x17847000 rd size:0x17859000 offset:0x0
→ 预期 rootfs 大小 = 0x17847000 (约 377MB)
→ 实际读取大小 = 0x17859000 (约 377MB+72KB)
→ 尺寸偏差 = 0x12000 (72KB)
[SA] nv 1 code failed
→ NVRAM/SPI NAND 读取校验失败
[FWUPD] read temp region rootfs error
[FWUPD] verify tmp region rootfs error
[FWUPD] rootfs tmp verify fail, ret:-22 (-EINVAL)
[FWUPD] fw_upgrade_rootfs_process error, ret:-22

每次应用层都报告"升级成功"，但 M3 底层始终因为 rootfs 镜像尺寸校验失败而无法完成固件同步。

分析结论

BMC升级后回滚的根本原因是 M3 固件层在将 tmp 区 rootfs 同步到 active/gold 区时，检测到 rootfs 镜像尺寸不匹配（size=0x17847000 vs rd size=0x17859000），导致 rootfs 校验失败（ret:-22），active 区域 rootfs 未被正确更新。重启后双分区均无法加载 rootfs，触发回滚机制，系统从旧的可用固件恢复启动。

ubmc_assistant · 2026 年4 月 20 日 02:24

答案内容由AI生成，仅供参考：

总结

项目	内容
问题本质	rootfs 镜像大小（377MB+72KB）超出分区定义（377MB），导致 M3 固件校验失败
根本原因	构建系统生成的 `rootfs_BMC.img` 超出原始分区容量
错误码	`ret:-22 (-EINVAL)`，源于 `verify tmp region rootfs error`
解决方案	1. 缩减镜像至 ≤394272768 字节 2. 或更新 M3 分区表以支持更大尺寸
预防措施	在 CI/CD 流程中加入镜像大小断言检查

最终结论：请立即检查构建产物 rootfs_BMC.img 的实际大小，确保其等于 394272768 字节（0x17847000）；若不一致，则需精简内容或调整分区表，否则所有升级都将因底层校验失败而触发回滚。

点击此处查看详细分析解答

BMC升级后反复回滚问题分析与解决方案

问题概述

在BMC固件升级过程中，尽管应用层报告升级成功（Progress=100%，State=Completed），但系统重启后仍回滚至旧版本（25.12.01.02），新版本（25.12.01.09）未能生效。该问题在连续三次升级尝试中重复出现，表明存在M3底层固件校验失败导致的系统级回滚机制触发。

故障现象详情

升级路径：25.12.01.02 → 25.12.01.09
软件版本：2512 LTS SP1
实际结果：每次升级完成后重启，系统自动回滚至原始版本 25.12.01.02
关键表现：
- 应用层显示“升级成功”
- M3底层固件检测到异常，触发回滚
- 双分区（active与backup）均启动失败

根本原因分析

核心问题：rootfs镜像大小不匹配导致M3校验失败

根据日志中的关键错误信息：

NVOPS: size=0x17847000 rd size=0x17859000 — 尺寸不匹配!

预期 rootfs 大小：0x17847000（约 377MB）
实际读取大小：0x17859000（约 377MB + 72KB）
偏差值：0x12000 = 72KB

此尺寸偏差导致以下连锁反应：

阶段	错误信息	含义
`NVOPS`	size mismatch	分区定义与实际写入文件大小不符
`SA`	nv 1 code failed	NVRAM/SPI NAND 校验失败
`FWUPD`	verify tmp region rootfs error	临时区rootfs校验失败
`FWUPD`	ret:-22 (-EINVAL)	无效参数，验证失败
`L1FW`	rootfs both boot fail	主备分区均无法加载

最终导致 BMC启动失败 → 触发回滚机制 → 切换回旧版本启动成功。

技术溯源与背景支持

1. rootfs镜像与分区一致性的重要性

Rootfs_BMC.img 是 BMC 系统的根文件系统镜像，其解压后大小为 377MB（即 0x17847000 字节）。
在升级流程中，rootfs_openUBMC.hpm 包含了 rootfs_BMC.img 或 rootfs_iBMC.img，被提取并写入 flash 的 tmp 区。
M3 固件控制器负责执行最终的分区同步操作（tmp → active/gold），但会严格校验镜像大小与分区表声明的一致性。

来自知识库支持：

Rootfs_BMC.img 的 apparent size 为 377MB（来自 du --apparent-size）

394272768 bytes = 377MB，与该值吻合

若构建出的镜像超出此大小或未对齐，将引发底层校验失败

2. 升级流程中的“虚假成功”机制

虽然上层服务（如 web_backend、firmware_mgmt）完成了 HPM 包解析、解压和写入 tmp 区的操作，并报告“升级成功”，但这仅代表应用层处理完成，并不代表底层刷写和校验成功。

M3 固件在下一次启动时才进行最终的 fw_upgrade_rootfs_process，若此时发现：

镜像损坏
签名无效
尺寸不匹配

则直接判定为升级失败，并执行自动回滚。

解决方案

方案一：确保 rootfs 镜像大小与分区表严格一致

1. 检查构建输出的 `rootfs_BMC.img` 实际大小

ls -l output/images/rootfs_BMC.img
# 应等于 394272768 字节（即 0x17847000）

# 或使用 hex 查看
stat -c "%s" rootfs_BMC.img

2. 若超过 394272768 字节 → 削减文件系统内容

移除非必要组件（如调试工具、冗余日志、测试脚本）
检查是否误加入了 busybox、gdb、strace 等大型工具
使用 du -sh * 分析根目录占用

3. 强制限制镜像最大尺寸（build 配置）

在构建系统中添加限制规则，防止超标：

# 在构建脚本中加入检查
if [ $(stat -c "%s" rootfs_BMC.img) -gt 394272768 ]; then
    echo "ERROR: rootfs image too large!" >&2
    exit 1
fi

方案二：更新 M3 分区表以适配更大的 rootfs（需硬件支持）

若必须使用更大镜像，需同步更新 M3 固件中的 NOR Flash 分区表定义。

1. 修改分区配置（示例）

// flash_layout.h 或类似文件
#define PARTITION_ROOTFS_SIZE      0x1785A000  // 扩展至略大于实际大小

2. 重新编译并烧写 M3 固件（bootloader/firmware updater）

此操作风险较高，需确保 M3 固件版本与主 BMC 固件兼容
建议仅在产品迭代阶段进行，现场升级慎用

3. 验证新分区能否容纳目标镜像

# 检查是否满足：img_size ≤ partition_size
echo $((0x17859000 < 0x1785A000))  # 应为真

方案三：修复构建流程，避免引入多余数据

1. 检查 HPM 构建过程是否污染 rootfs

查看 packethpm_ext4.sh 脚本是否有动态注入文件行为
确保 bmcgo/tasks/task_build_rootfs_img 执行无误
若使用了 gpp 模块，确认其未覆盖 rootfs_iBMC.img 为更大版本

关系支持：
"Gpp" --overrides--> "rootfs_iBMC Img"
若 GPP 模块注入了额外大文件，则可能导致镜像膨胀

2. 检查是否正确替换了路径名

从旧版 BMC 升级时，必须将 rootfs_BMC 替换为 rootfs_iBMC

# 构建前执行批量替换
find . -type f -name "*.py" | xargs sed -i 's/rootfs_BMC/rootfs_iBMC/g'

引用文档 #4 明确指出：
“BMC 3.xx.xx.xx版本直升openubmc指导”中要求在 manifest.yml 中将 rootfs_BMC 替换为 rootfs_iBMC

临时诊断命令（可用于现场排查）

# 查看当前运行系统中 rootfs 实际挂载大小
df -h /

# 查看 tmp 区固件包大小
ls -l /dev/shm/upgrade/rootfs_img.tar.gz

# 提取 HPM 包内 rootfs 并检查大小
tar -xzf rootfs_img.tar.gz rootfs_BMC.img
stat -c "Size: %s bytes" rootfs_BMC.img

总结

项目	内容
问题本质	rootfs 镜像大小（377MB+72KB）超出分区定义（377MB），导致 M3 固件校验失败
根本原因	构建系统生成的 `rootfs_BMC.img` 超出原始分区容量
错误码	`ret:-22 (-EINVAL)`，源于 `verify tmp region rootfs error`
解决方案	1. 缩减镜像至 ≤394272768 字节 2. 或更新 M3 分区表以支持更大尺寸
预防措施	在 CI/CD 流程中加入镜像大小断言检查
