DfxInfo使用疑问

[l00012320 (kunlun_luzhanghui)]

目前的理解：DfxInfo配置Chip、Offset与Size，通过从指定芯片、地址批量读取块数据，然后按照Config里定义内存布局和变量分配，再通过Mapping分配给各个Scanner。

然后从其它帖子了解到，配置同名的Scanner，会在DfxInfo未就绪之前自行触发，等DfxInfo流程正常后，会把信息同步到Scanner，Scanner本身的扫描不会再触发。

疑问：

1. 原则上是要配一个正确的Scanner，但是没有提供对应SMC的情况下，这个Scanner怎么配才能不产生负面影响，是Offset配成0（SMCChip)就行了吗，其它数据是否有要求呢？是不是只要保证无法正常读取，就可以？
2. 这个Scanner对象存在的意义是什么，DfxInfo配置完毕后，能否不配额外的Scanner对象，只等到DfxInfo初始化完成后直接使用Mapping里的Scanner？

[ubmc_assistant (openUBMC_Assistant)]

答案内容由AI生成，仅供参考：

总结与建议

总结回答您的问题：

问题	回答
没有真实 SMC 时如何安全配置 Scanner？	应设置 Period=0、ScanEnabled=false，并合理设置 NominalValue，以确保其不发起无效读取，同时不影响系统稳定性。仅设 Offset=0 不足且不可靠。
是否只要无法读取即可？	不可取。未受控的无效读取仍可能触发错误日志、影响性能或引发误判。应主动禁用，而非依赖“读失败”。
Scanner 是否有存在意义？	有！它是数据呈现和集成的标准接口，即使数据来源于 DfxInfo，仍需其作为“接收端”。
能否只用 Mapping 而不配 Scanner？	不能。Mapping 必须将数据映射到已存在的 Scanner 对象。必须预先声明 Scanner。

点击此处查看详细分析解答

DfxInfo 与 Scanner 配置关系解析

根据您提出的问题，结合知识库中的信息，以下是对 DfxInfo 与 Scanner 之间关系、配置逻辑以及最佳实践的全面分析。

---

背景理解：DfxInfo 与 Scanner 的工作原理

DfxInfo 的作用机制

• SmcDfxInfo 是一个核心的配置对象，用于定义如何从 SMC（System Management Controller）芯片 一次性批量读取多字节数据块。
• 它通过以下字段完成配置：
  • Chip：指定目标 SMC 芯片
  • Offset：起始读取地址偏移
  • Size：读取数据块长度（字节）
  • Period：扫描周期（单位 ms）
  • Config：定义内部变量映射规则
  • Mapping：将读取的数据按位或字节映射到具体信号（如 Scanner）

关键点：DfxInfo 支持 Batch Scan（批量扫描），即使用单次硬件访问读取多个信号，显著降低 I2C/SMBus 总线负载，提升系统效率。

Scanner 的传统角色

• Scanner 默认是独立运行的监控组件，周期性地从指定硬件读取单个信号值（如温度、电源状态、风扇转速等）。
• 每个 Scanner 自带 Period，会创建独立任务轮询硬件，效率较低（尤其在信号密集时）。

---

DfxInfo 与 Scanner 的交互机制

根据知识图谱和文档《Scanner详解及数据更新机制（ID:5）》：

关键关系图

graph LR
    A[SmcDfxInfo] -->|Batch Read| B[硬件 SMC]
    A -->|提供原始数据块| C[Mapping]
    C -->|按表达式解析| D[Scanner_Value]
    System -->|检测到 SmcDfxInfo 存在| E[停止单独 Scanner 任务]

工作流程如下：

1. 系统启动时检查是否存在 SmcDfxInfo 配置。
2. 若存在，则：
   • 启动一个统一的批量扫描任务（Batch Task），按 SmcDfxInfo.Period 周期读取整个数据块。
   • 使用 Mapping 中定义的表达式从该数据块中提取各个 Scanner 所需的值。
   • 同步更新这些 Scanner 的 Value。
   • 自动停止这些 Scanner 自身的独立扫描任务（Period Task）。
3. 若 SmcDfxInfo 尚未就绪或失败：
   • 相关 Scanner 可能仍尝试以其独立方式读取数据（如果配置了 Period）。
   • 此时可能出现“读取失败”或“返回默认值”。

---

回答您的疑问

问题 1：在没有实际 SMC 硬件支持的情况下，如何配置 Scanner 才不会产生负面影响？

推荐做法：确保 Scanner 不触发无效硬件访问

您提到：“是不是只要保证无法正常读取就可以？”——这存在风险。不正确配置可能导致日志污染、误告警、资源浪费。

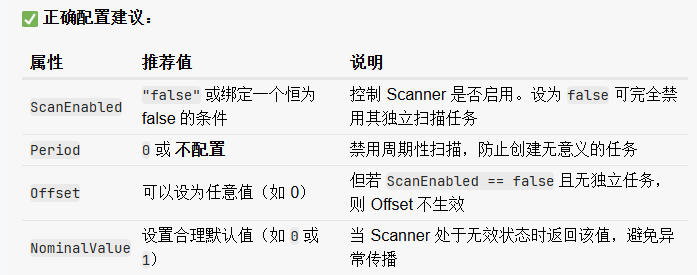

正确配置建议：

属性	推荐值	说明
ScanEnabled	"false" 或绑定一个恒为 false 的条件	控制 Scanner 是否启用。设为 false 可完全禁用其独立扫描任务
Period	0 或 不配置	禁用周期性扫描，防止创建无意义的任务
Offset	可以设为任意值（如 0）	但若 ScanEnabled == false 且无独立任务，则 Offset 不生效
NominalValue	设置合理默认值（如 0 或 1）	当 Scanner 处于无效状态时返回该值，避免异常传播

结论：仅靠设置 Offset=0 并不能避免负面影响。应通过 ScanEnabled=false + Period=0 显式禁用独立扫描，才是安全做法。

---

问题 2：Scanner 对象存在的意义是什么？能否在 DfxInfo 初始化完成后，直接使用 Mapping 里的 Scanner 而无需额外配置？

Scanner 的双重角色：

角色	说明
数据消费者	在 DfxInfo 模式下，Scanner 是 Mapping 表达式的结果接收者，其 Value 由 DfxInfo 批量写入
资源树节点	Scanner 是资源树中可被上层服务（如 Redfish API、告警系统、UI）订阅的标准对象

能否省略 Scanner 配置？

不能完全省略。

即使 SmcDfxInfo 负责读取数据，仍需预先存在对应的 Scanner 对象，否则：

• Mapping 无法将值分配给“不存在”的目标；
• 上层应用无法获取数据；
• 系统无法识别该信号的存在。

正确做法：必须提前在 CSR 文件中声明对应的 Scanner 对象，即使它本身不进行独立扫描。

示例配置逻辑：

"SmcDfxInfo_EXU": {
  "Chip": "#/Smc_Controller",
  "Offset": 1024,
  "Size": 32,
  "Period": 300,
  "Mapping": {
    "Scanner_InletTemp": "bytes[0]",
    "Scanner_FanSpeed": "bytes[4]"
  }
}

"Scanner_InletTemp": {
  "Chip": "#/Smc_Controller",
  "Offset": 0,
  "Size": 1,
  "Period": 0,
  "ScanEnabled": "false",
  "NominalValue": 25
}

此时 Scanner_InletTemp 不会发起独立读取，其值由 SmcDfxInfo_EXU 通过 Mapping 注入。

---

总结与建议

总结回答您的问题：

问题	回答
没有真实 SMC 时如何安全配置 Scanner？	应设置 Period=0、ScanEnabled=false，并合理设置 NominalValue，以确保其不发起无效读取，同时不影响系统稳定性。仅设 Offset=0 不足且不可靠。
是否只要无法读取即可？	不可取。未受控的无效读取仍可能触发错误日志、影响性能或引发误判。应主动禁用，而非依赖“读失败”。
Scanner 是否有存在意义？	有！它是数据呈现和集成的标准接口，即使数据来源于 DfxInfo，仍需其作为“接收端”。
能否只用 Mapping 而不配 Scanner？	不能。Mapping 必须将数据映射到已存在的 Scanner 对象。必须预先声明 Scanner。

---

最佳实践建议

1. 优先采用 SmcDfxInfo + Batch Scan 架构，尤其在 SMC 数据密集场景；
2. 所有依赖 DfxInfo 的 Scanner：
   • 设置 Period=0
   • 显式设置 ScanEnabled=false
   • 配置合理的 NominalValue
3. 确保 SmcDfxInfo 的 Mapping 名称与 Scanner 名称一致；
4. 在系统未加载 DfxInfo 前，可通过默认值维持系统稳定；
5. 日常调试可通过 mdbctl 查询 Scanner 的 Status 和 Value，确认是否来自批量同步。

---

如需进一步优化，可结合 Debounce 防抖（见文档 ID:3）提升信号稳定性，特别是在噪声环境中读取 SMC 数据时。

[l00012320 (kunlun_luzhanghui)]

我的目的：只有DfxInfo里有信息，没有独立的SMC地址。我需要读取出来的内容保证是正确的。要么读出来晚一点，要么就读不通。

1. ScanEnabled为false，Period为0，是否会影响从DfxInfo同步信息？
2. DFXInfo读取较慢的情况下，Scanner的Status能否正常更新，比如更新为获取中或者OK（只用Scanner的话是有的）

[huangzhiyu]

smcdfx是用于优化Scanner读取性能的，主体还是Scanner，其他对象同步属性也是从Scanner同步，且如果cpld不支持dfx能力，需要Scanner恢复自扫描的机制。
正常来讲，Scanner本身有个命令字可以读取到一样的值，offset就是那个命令字。汇聚本质是cpld额外提供新命令字一次性读取一片寄存器值，然后把对应寄存器更新到对应的Scanner上。一般不会配置为无法正常读取，无法正常读取可能会导致其他异常。

[huangzhiyu]

ScanEnable为false的场景下，Scanner的值是配置的NominalValue，汇聚的值不会刷新到那。Period最低是10ms，配0实际也是10ms。
Scanner的status刷新和dfx读取时间没什么关系。读到值后根据成功/失败更新状态
