AIC SSD卡适配问题

liujie_11 · 2026 年4 月 22 日 02:49

背景

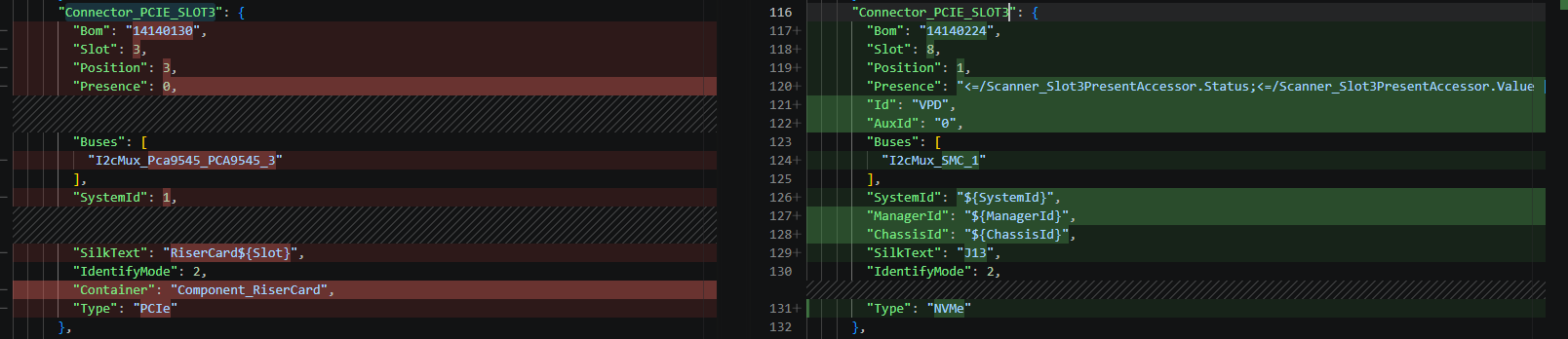

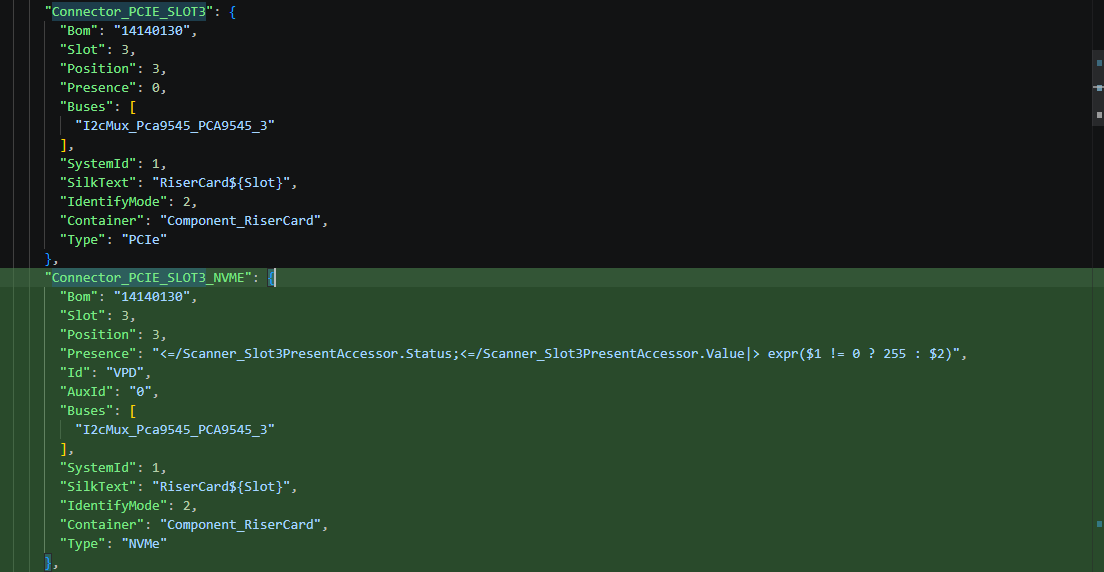

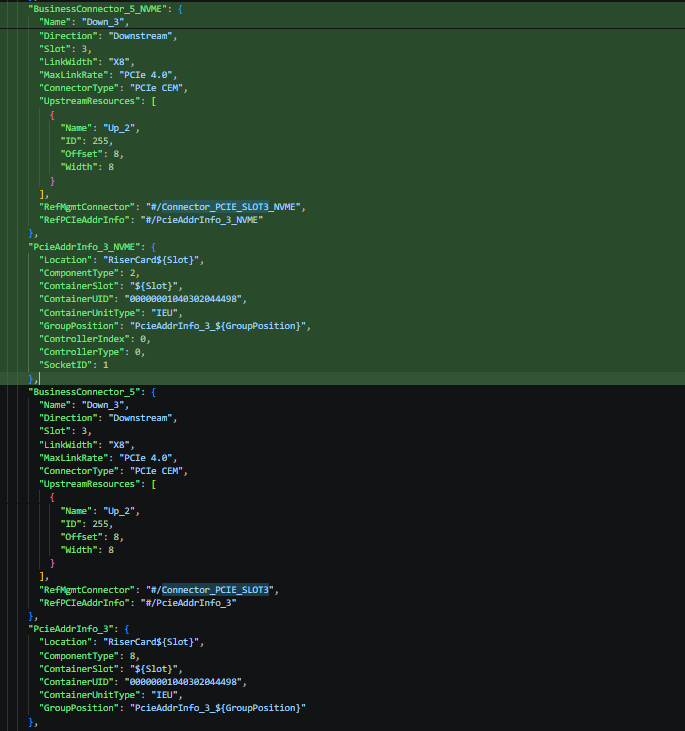

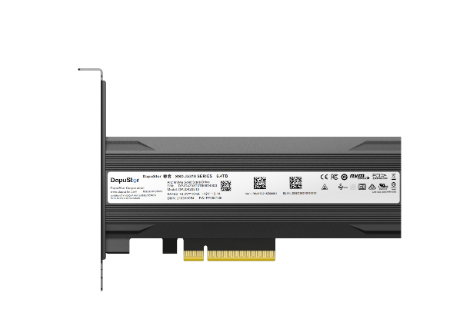

因为客户需求，我们要在2509 openUBMC上适配AIC SSD盘，该盘的样子是PCIe标卡，插在PCIe插槽上，获取信息的方式应该是MCTP。

问题
请问这样的盘是作为PCIe卡适配么？web上信息显示是显示在PCIe卡处还是存储管理处？

ubmc_assistant · 2026 年4 月 22 日 02:51

答案内容由AI生成，仅供参考：
总结

问题	回答
AIC SSD是否作为PCIe卡适配？	是，必须通过CSR文件进行PCIe级适配
Web上显示在哪里？	默认在 `系统信息 → 其他 → PCIe卡`
能否在“存储管理”中显示？	否，除非额外开发NVMe/MCTP集成模块
是否推荐启用MCTP？	强烈推荐，用于远程健康监控与带外管理

如需进一步推动“存储管理”集成，请提交功能需求至 GitCode 平台，并引用 OpenUBMC 25.09 及 bmc.dev.NVMe.Management 接口能力。

点击此处查看详细分析解答

AIC SSD卡在OpenUBMC 25.09上的适配指导

根据您提出的关于在OpenUBMC 25.09平台上适配AIC SSD卡的问题，结合现有知识库和社区实践，现提供以下权威解答与技术指导。

核心结论

是的，AIC SSD卡应作为PCIe卡进行适配。
该设备的信息将主要显示在 Web 界面的 系统信息 → 其他 → PCIe卡 路径下。
若需在“存储管理”中识别并展示为存储设备，需额外配置逻辑以支持NVMe协议栈及MCTP管理通信。

详细分析与技术依据

1. AIC SSD的本质是PCIe设备

AIC（Add-In Card）形态的SSD本质上是一块以PCIE总线连接、遵循NVMe协议的扩展卡，其物理接口与GPU、网卡等无异。因此，在OpenUBMC系统中，它被视为标准的PCIeCard对象进行识别与管理。

知识库支持：

PCIeCard 是一种物理扩展卡，通过PCIe总线连接，支持NVMe存储控制器等功能（见KG实体描述）。

系统通过 Fru_PCIeCard 对象来表示此类设备，并采集其PCB ID、FRU信息、传感器数据等。

2. Web界面默认显示位置：PCIe卡列表

在未做特殊协议适配的情况下，只要完成基本的CSR文件配置，AIC SSD会出现在Web界面的：

系统信息 → 其他 → PCIe卡

这是因为在OpenUBMC中：

所有插入PCIe插槽的设备（无论功能为何）都由 pcie_device 模块统一发现和加载。
设备能否出现在此列表，取决于是否存在匹配的四元组（Vendor ID, Device ID, SubVendor ID, SubDevice ID）对应的 .sr 配置文件。

参考案例：
类似Riser卡、GPU卡、NPU卡均在此路径下显示（见Search Result #2, #3, #5）。

3. 是否能在“存储管理”中显示？

目前 OpenUBMC 的“存储管理”模块主要识别以下两类设备：

直接连接的SATA/SAS硬盘
RAID控制器管理下的逻辑盘

而 AIC SSD 若基于 NVMe 协议并通过 MCTP 实现带外管理，则需满足以下条件才能在存储管理中被识别：

必要条件：

启用 MCTP over PCIe 支持
- 使用接口：bmc.dev.NVMe.Management
- 该接口用于获取NVMe磁盘的管理属性，如健康状态、SMART信息等。
设备支持 SupportedMctpOverPcie = true
- 表示设备可通过MCTP协议进行带外通信。
- BMC可借助此通道读取SSD内部数据（如温度、寿命、错误计数）。
正确配置StorageType与FRU数据源
- StorageType 若设置为 EepromV2 或 TianChi，可用于存储SSD的VPD信息。
- 需配置相应的FRU数据读取路径。

注意：
目前“存储管理”不会自动将PCIe NVMe设备列为可用磁盘，除非有专门的适配代码将其映射为存储资源。否则仍归类为通用PCIe设备。

推荐适配方案

步骤一：创建CSR配置文件

在 /opt/bmc/sr/ 目录下创建名为：

<vendor_id>_<device_id>_<subvendor_id>_<subdevice_id>.sr

示例（假设四元组为 1d1d f100 1d1d 0001）：

{
  "PCIeCard_1": {
    "Name": "AIC NVMe SSD",
    "Model": "AIC-SSD-1TB",
    "Manufacturer": "ACME Inc.",
    "PartNumber": "AIC-NVMe-1T",
    "FunctionClass": 4,  // 存储卡
    "DeviceType": 0,
    "VendorID": "1d1d",
    "DeviceID": "f100",
    "SubVendorID": "1d1d",
    "SubDeviceID": "0001",
    "Position": "chassis",
    "GroupPosition": "Slot1"
  }
}

FunctionClass = 4 表示“存储卡（SSD卡/M.2卡）”，有助于后续分类（见KG文档与Search Result #5）。

步骤二：确保MCTP通信可用

配置MCTP endpoint发现机制：

确认设备支持 MCTP over PCIe 协议。
使用 bmc.dev.NVMe.Management 接口检查 SupportedMctpOverPcie 属性。
可参考 0x02_0x9700_mctp.json 文件结构模拟MCTP消息交互（见KG中相关实体）。

检查传感器与健康数据读取：

通过Redfish或busctl查看是否有如下路径暴露：

/xyz/openbmc_project/sensors/nvme_temp/...
/xyz/openbmc_project/inventory/item/nvme_slot1

步骤三：决定Web展示策略

展示目标	实现方式
显示设备存在、型号、序列号	完成CSR配置即可
显示温度、健康状态等传感器	启用MCTP通信，配置传感器注册
在“存储管理”中可见	需开发桥接模块，将PCIe NVMe设备挂载为虚拟存储单元，并集成至`storage`服务

建议初期先实现在“PCIe卡”中完整展示，再评估是否需要升级至“存储管理”。

参考资料与链接

OpenUBMC 25.09 官方页面
《PCIe设备适配指南》 → GitCode - pcie_device
《GPU卡适配指导》→ 提供标准CSR模板（Search Result #3）
《网卡开发指南》→ 说明了IdentifyMode=2的加载流程，适用于AIC设备

总结

问题	回答
AIC SSD是否作为PCIe卡适配？	是，必须通过CSR文件进行PCIe级适配
Web上显示在哪里？	默认在 `系统信息 → 其他 → PCIe卡`
能否在“存储管理”中显示？	否，除非额外开发NVMe/MCTP集成模块
是否推荐启用MCTP？	强烈推荐，用于远程健康监控与带外管理
