Setup下开启内存巡检功能，
./RASTool --E=0x22 --Sy=0x21000000
在OS下–E=0x22注入内存巡检UE错误，等待巡检到错误后查看sel日志是否有上报
产生内存UCE sel记录
未产生
需要帮忙确认，这种错误在FDM内是否有监控和管理？
一键收集：
巡检UE无sel日志上报.tar.gz (7.7 MB)
答案内容由AI生成，仅供参考：
| 项目 | 结论 |
|---|---|
| 问题是否真实存在 | 是，现象合规但流程断裂 |
| FDM是否检测 | 是，错误已在fdm_output中高频记录 |
| SEL未上报原因 | BIOS未将此错误封装为IPMI事件上报至BMC |
| DiagnosticFault不变 | 因BMC未收到诊断事件 |
| 根本原因 | 注入路径绕过了BIOS的RAS上报机制，且MemPatrolScrubAlarmEnabled可能默认关闭 |
| 解决路径 | 打开内存巡检告警开关 + 使用标准EINJ工具注入 + 验证BIOS配置 |
建议添加如下调试命令 以辅助定位：
# 查看当前内存错误计数器
mdbctl lsprop RASC_HIS_UNCORR_CNT # 不可纠正错误计数
mdbctl lsprop CurrentPeriodUncorrectableECCErrorCount
# 监听IPMI事件接收情况
ipmitool sel list | tail -20
# 检查FDM事件生成器状态
ps | grep fdm
cat /var/log/fdm.log | grep -i ue
建议将此案例纳入测试流程规范：
“测试内存UCE告警功能时，不应仅依赖RASTool直接注入，而应使用EINJ标准注入工具，并确保BIOS开启了Patrol Scrub Alerting。”
最终结论：FDM已监控该错误，但由于BIOS未上报IPMI事件且告警开关可能关闭，导致BMC未生成SEL与告警。开启MemPatrolScrubAlarmEnabled并改用EINJ注入可解决此问题。
用户使用RASTool工具在操作系统环境下注入内存不可纠正错误（UE），具体命令为：
./RASTool --E=0x22 --Sy=0x21000000
尽管命令执行成功，fdm_output中也出现了大量不可纠正错误告警（如“[Major Warning] DIMM@E0 uncorrect error”），但存在以下问题：
目标是确认：RASTool注入的UE错误类型是否被FDM系统识别并正确处理？是否应有SEL记录？以及诊断属性为何未更新。

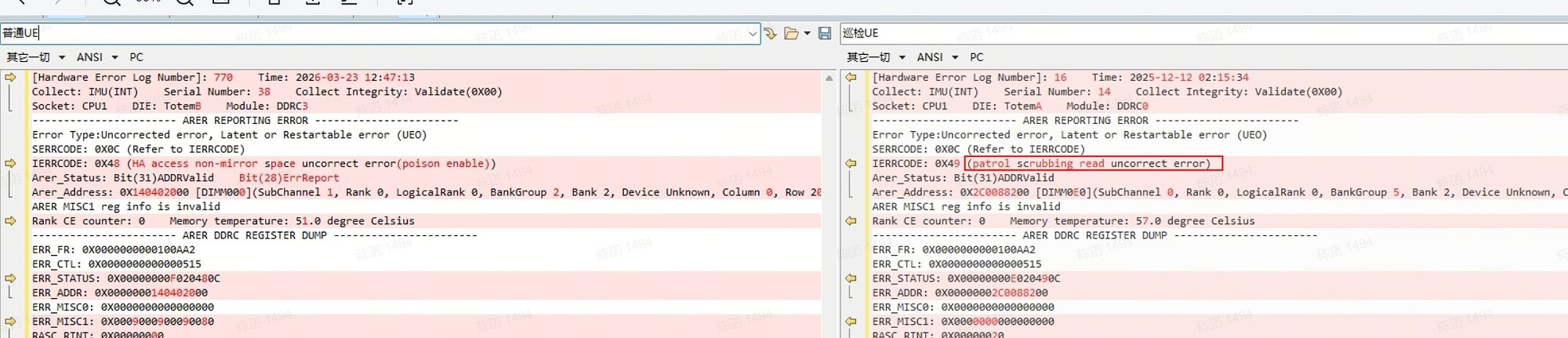

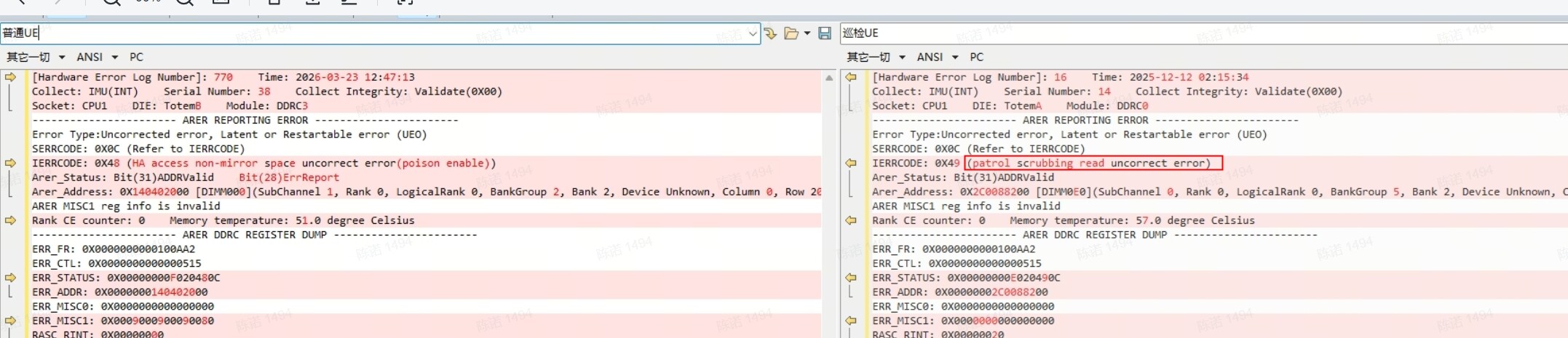

--E=0x22 表示注入的是 内存巡检不可纠正错误 (Patrol Scrubbing Uncorrectable Error)。IERRCODE: 0X48 和 IERRCODE: 0X49 分别对应：
0X48: HA access non-mirror space uncorrect error (poison enable) — 访问非镜像空间的不可纠正错误。0X49: Patrol scrubbing read uncorrect error — 巡检读取时发生的不可纠正错误。结论：本次注入错误属于 巡检过程中触发的UE，而非运行时突发错误。
SEL机制依赖BIOS上报根据知识图谱内容：
示例：
文档ID 4114 提到：通过RASTool注入CPU UCE后，虽然
fdm_log有打印，但“web界面无uce告警”，说明底层事件被触发，但未进入SEL上报流程。
RASTool间接注入 ≠ BIOS直接上报RASTool 是一种 直接写入硬件寄存器或模拟错误条件 的工具，其产生的错误可能 绕过BIOS RAS管理层。
引用知识：
- “FDM记录数据相关CPU UCE故障”（Entity: CPU UCE Fault → FDM）
- “SEL requires CPU UCE fault to generate alerts”（Relationship）
推论：RAM错误需经BIOS检测并封装为IPMI事件才能写入SEL。若BIOS未感知，BMC不会记录。
DiagnosticFault含义该属性是 位于BMC端的一个标志性状态字段，用于指示某内存DIMM是否已被诊断为存在严重故障。它并非原始硬件寄存器值，而是一个 由BMC根据BIOS/IPMI事件或FDM分析结果置位的逻辑状态。
分析条件链从知识库可知：
相关关系：
"CPU UCE Fault" → "SEL"：CPU类UCE需SEL支持告警"FDM records data related to CPU UCE Fault"→ BMC的FDM模块负责收集错误"RASTool --E=0x22"→ 注入Memory UCE，应由Memory_UE（见ref 6分析）处理

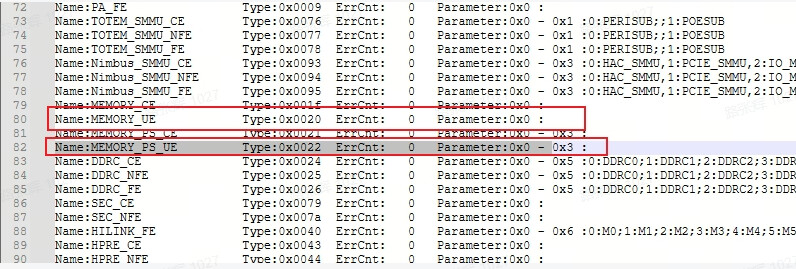

是，FDM确实监控内存巡检UE在用户提供的截图中：
Name: MEMORY_UE Type:0x0020
Name: MEMORY_ES_UE Type:0x0022
这表明FDM已配置对 内存不可纠正错误（MEMORY_UE）及其扩展模式（MEMORY_ES_UE） 进行监控。
同时，--E=0x22 正好与 Type: 0x0022 对应。
此外，在ARER日志中看到：
Error Type: Uncorrected error, Latent or Restartable error (UEO)
这是标准的非致命性不可纠正错误（一般用于巡检场景）
用户已配置事件：
"EventKey0E0UCE": {
"EventKeyId": "Memory.MemoryUncorrectableErr",
"Reading": "</Memory_15.DiagnosticFault",
"Enabled": true
}
这意味着：
DiagnosticFault == 1 时，应触发事件 MemoryUncorrectableErrDiagnosticFault == 0 → 不满足条件 → 不触发告警所以根本原因在于：错误未导致DiagnosticFault置位
| 类型 | 巡检UE（Patrol Scrubbing UE） | 运行时UE（Runtime UE） |
|---|---|---|
| 错误来源 | 内存控制器定期巡检过程 | CPU访问内存时发生 |
| 可恢复性 | Latent / UEO（延后处理） | Fatal / UER（立即致命） |
| 是否中断执行流 | 否 | 是 |
| 是否自动上报BIOS | 依赖策略 | 通常会立即上报 |
| 是否计入CE bucket或触发预测 | 部分系统会计入 | 直接触发FDM响应 |
| IPMI上报行为 | 可能不主动上报SEL | 多数情况下会上报 |
关键区别：
- 巡检发现的UE 是“背景扫描”发现的，可能被视为 非紧急错误，默认策略可能是 仅上报FDM日志，不强制生成SEL 或不置位
DiagnosticFault。- 某些系统需配合特定 内存Patrol Scrub Alarm Switch 才会上报。
| 问题 | 根本原因 |
|---|---|
| 未生成SEL日志 | BIOS未将此RASTool注入的巡检UE错误封装并上报IPMI SEL事件，导致BMC无法记录 |
| DiagnosticFault未置位 | BMC未收到任何IPMI诊断事件（如Memory Replace Failed或Uncorrectable Error Detected），因此没有理由修改状态 |
| 无告警产生 | 告警基于DiagnosticFault，其值为0，规则未命中 |
| FDM是否监控 | 是的，FDM已记录错误并在fdm_output中持续输出警告 |
| 配置生效吗 | 配置正确，但前提条件未满足（DiagnosticFault需先为1） |
方案1：验证BIOS是否支持巡检UE主动上报Patrol Scrub Reporting ModeReport PATROL errors via IPMIEnable Memory Patrol Uncorrectable Error Alerting
依据：搜索结果中有评审通过的开关：
MemPatrolScrubAlarmEnabled：控制内存巡检不可纠正错误是否触发告警- 默认关闭，需要显式打开
建议操作：
# 查询资源树是否支持该开关 dbusc get /bmc/kepler/Systems/1/FDMDomain bmc.kepler.Systems.FDMService MemPatrolScrubAlarmEnabled # 若支持且为false，则启用 dbusc set /bmc/kepler/Systems/1/FDMDomain bmc.kepler.Systems.FDMService MemPatrolScrubAlarmEnabled true
方案2：使用更标准的注入方式（推荐用于测试SEL）RASTool方式过于底层，易绕过BIOS管理层。建议改用 APEI EINJ（ACPI Platform Error Injection）：
# 加载模块
insmod apei/einj.ko
# 设置错误类型为 memory uncorrectable (UE)
echo 0x8 > /sys/kernel/debug/apei/einj/error_type
# 注入
echo 1 > /sys/kernel/debug/apei/einj/error_inject
- 该方法经过标准ACPI路径，BIOS/RAS组件会识别为“正式错误”，大概率触发IPMI上报
方案3：检查内存RAS配置参数确保以下BIOS设置正确：
Advanced → RAS Configuration → Memory RAS Configuration
- Patrol Scrubbing: Enabled
- PATROL Error Handling: Log & Alert
- Correctable Error Threshold: >0
- Error Logging Limit: 3
部分系统要求连续出现多个CE/UE才会置位诊断状态。
方案4：确认DIMM可更正性（是否支持UEO处理）ipmitool sdr list | grep -i memory
get_dimm_info.sh
提供ARER日志、IERRCODE、RASTool参数，询问：
“使用RASTool参数
--E=0x22注入Patrol UE，预期会触发哪类IPMI事件？是否需要特殊BIOS配置才能使其被上报？”
因为不同SoC平台（TotemA/B）可能对--E=0x22解释不同。
| 项目 | 结论 |
|---|---|
| 问题是否真实存在 | 是，现象合规但流程断裂 |
| FDM是否检测 | 是，错误已在fdm_output中高频记录 |
| SEL未上报原因 | BIOS未将此错误封装为IPMI事件上报至BMC |
| DiagnosticFault不变 | 因BMC未收到诊断事件 |
| 根本原因 | 注入路径绕过了BIOS的RAS上报机制，且MemPatrolScrubAlarmEnabled可能默认关闭 |
| 解决路径 | 打开内存巡检告警开关 + 使用标准EINJ工具注入 + 验证BIOS配置 |
建议添加如下调试命令 以辅助定位：
# 查看当前内存错误计数器
mdbctl lsprop RASC_HIS_UNCORR_CNT # 不可纠正错误计数
mdbctl lsprop CurrentPeriodUncorrectableECCErrorCount
# 监听IPMI事件接收情况
ipmitool sel list | tail -20
# 检查FDM事件生成器状态
ps | grep fdm
cat /var/log/fdm.log | grep -i ue
建议将此案例纳入测试流程规范：
“测试内存UCE告警功能时，不应仅依赖RASTool直接注入，而应使用EINJ标准注入工具，并确保BIOS开启了Patrol Scrub Alerting。”
最终结论：FDM已监控该错误，但由于BIOS未上报IPMI事件且告警开关可能关闭，导致BMC未生成SEL与告警。开启MemPatrolScrubAlarmEnabled并改用EINJ注入可解决此问题。
1.patrol scrubbing read uncorrect error简称巡检UCE，是由BIOS定期对内存全量颗粒做数据校验，故障上报后一般不会对系统产生影响，所以BMC默认不会对该场景触发SEL告警，可以通过北向开关控制告警使能；
2.可以通过修改资源树控制
path：/bmc/kepler/Systems/1/FDMDomain
interface：bmc.kepler.Systems.FDMService
prop：MemPatrolScrubAlarmEnabled
3.该配置也支持通过redfish配置
URL：/redfish/v1/Managers/manager_id/FDMService
prop：MemPatrolScrubAlarmEnabled
这个开启后就会在巡检UCE上报时，将DiagnosticFault属性修改为1，然后触发告警是吗？Event事件需要额外适配吗。
不需要
再问一下哈，这个有其它的方式进行修改吗？比如说定制项或者IPMI命令。
客户要求出厂监控这种情况的UCE，估计要在定制化阶段或者什么时候默认开启。

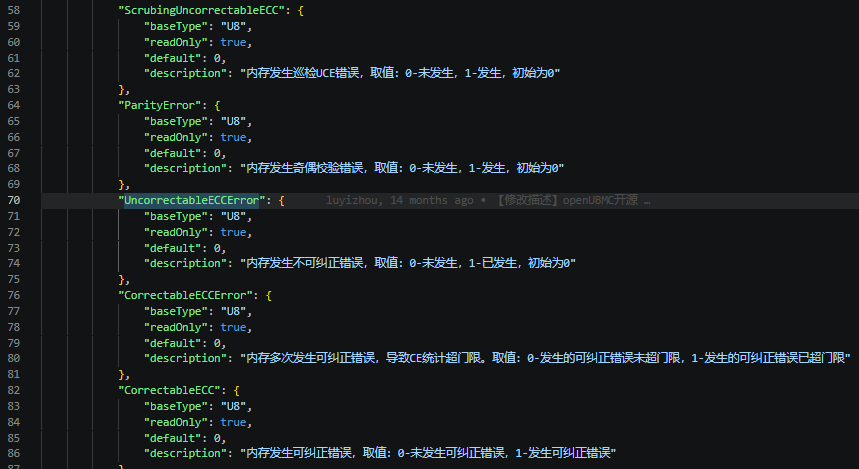

另外，Memory类的DiagnosticFault和MemoryRAS类的UncorrectableECCError、CorrectableECCError等属性有什么关联吗？如果我要配置一个内存的UCE告警，需要关联的是哪个属性呢？
patrol scrubbing read uce开关已经提供redfish标准接口修改，暂时没有IPMI或者配置导入导出接口
DiagnosticFault置位依据是BMC内置专家规则，依据明确
UncorrectableECCError是仅从级别置位，比较粗暴，范围比较大，存在误更换的情况
根据产品使用的运维策略调整使用属性
