【求助】RASTools工具注错，显示Success。但BMC一键日志FDM日志内容与实际注错不符

QA SIG
1

bmc：IBMC 5.05.12.25

工具使用如下图：


工具显示成功但一键日志中fdm_log日志中相关与实际注错不一致

图片1110×212 9 KB

内存相关注错，fdm_log先显示地址错误

图片594×318 80.3 KB

图片1544×220 10.4 KB

【RAS】通过rastool注入cpu uce告警之后，日志有打印，但实际无uce告警产生
2

答案内容由AI生成，仅供参考：

RASTools 工具注入PCIe错误后 BMC未记录的可能原因分析

根据您提供的信息，RASTools工具注入PCIe不可纠正错误（UE）后显示“Inject Success”，但在BMC的一键日志中未发现FDM（Fault Detection and Management）告警记录。以下是基于上下文信息的综合性分析和排查建议。

:magnifying_glass_tilted_left: 问题现象总结

  • 工具注入结果：RASTools执行成功，返回“Inject Success”。
  • 预期行为：BMC应捕获到PCIe设备的致命错误（FatalError），并在fdm_log中生成硬件错误日志。
  • 实际现象：BMC的一键日志中无相关FDM告警或硬件错误记录。

:puzzle_piece: 根本原因分析与排查方向

1. RASTool注入方式与BMC监控机制不匹配

尽管工具返回成功，但可能注入的是仅触发驱动层处理而未生成AER（Advanced Error Reporting）硬件事件，或未被正确上报至BMC。

:white_check_mark: 关键点：

  • BMC通过 bmc.kepler.Systems.PCIeDevices.PCIeDevice.RAS 接口监控 PCIe 设备的 FatalError、SystemError 等状态。
  • PCIeRASCollector 组件负责收集 PCIe 相关的 RAS 错误（如致命错误、非致命错误）并在 OS runtime 阶段上报。

若注入未引发真实的 AER 寄存器变化或未被 BIOS/BMC 感知，则不会触发 RAS 收集流程。

2. PCIe RAS Collector 未正常运行或加载失败

从知识图谱中可知：

PCIeRASCollector 是一个系统组件，用于在 OS 运行期间收集并报告 PCIe 相关的错误状态。

若该组件加载失败或未启用，即使发生错误也无法上报。

:pushpin: 建议排查：

  • 在 /var/log/app.log 或 bmc.log 中搜索：
    grep "PCIeRASCollector" /var/log/app.log
  • 查看是否有类似 "failed to load" 或 "collecting PCIe errors" 的日志条目。

3. 设备未被识别或BDF信息缺失

Write_Pcie_Card_Bdf_To_Bmc 方法由 BIOS 使用，用于将 PCIe 卡的 BDF（Bus, Device, Function）写入 BMC。如果此过程失败，BMC 将无法建立设备上下文，导致即使有错误也无法定位到具体设备对象进行告警。

:pushpin: 建议检查：

  • 在 bios service 日志中确认是否在启动时打印了 Disk PcieAddrInfo 信息：
    [2025-12-16 09:12:17.778573] Disk PcieAddrInfo: ...
  • 检查 bmc.kepler.Systems.PcieAddrInfo 属性是否包含目标 PCIe 设备的 Bus, Device, Function 等信息。

:cross_mark: 若 Pcie_Device fails to find matching PCIe address information for DeviceType 26 类似错误存在，则说明地址映射失败。

4. 目标设备不在BMC监控范围内（未正确加载SR配置）

BMC 需要为每个 PCIe RAID 卡加载对应的 SR（Schema Representation）文件 才能创建 PCIeDevice 对象并启用 RAS 监控。

:pushpin: 建议排查：

  • 登录 BMC，检查路径 /opt/bmc/sr/ 是否存在目标 RAID 卡的 SR 文件。
  • 在 app.log 中搜索：
    grep "Component_ComPCIeCard1_0101010D02" /var/log/app.log
  • 查看是否有关于 Event_PCIeRAIDCardFault_0101010D02 注册失败的日志，如：

    “failed to access property ‘Component’ of referenced object path”

这类错误通常意味着配置未加载或对象路径无效。

5. 工具注入的目标设备不存在或参数错误

RASTool 命令：

./RASTool --ErrorType=0x32 --PcieDevNum=0x01

其中 --PcieDevNum=0x01 表示 PCIe 设备号为 1，但实际环境中该设备可能：

  • 并非 PCIe RAID 卡；
  • 多CPU场景下需指定 CpuId；
  • 未启用 AER 支持；
  • 是虚拟设备或未被枚举。

:pushpin: 建议验证：

  • 使用以下命令确认设备是否存在：
    lspci | grep -i raid
  • 检查是否启用 AER：
    lspci -s <BDF> -vv | grep -i aer

6. FDM策略未配置或被屏蔽

有时即使错误被正确上报，FDM（故障管理模块）可能因策略配置问题未触发告警。

:pushpin: 排查方法：

  • 在 fdm_log 中搜索其他类型的硬件错误，确认 FDM 模块是否正常工作。
  • 检查是否存在 DiagnosticFault=0、PredictiveFault=0 的情况，表明设备健康状态未更新。
  • 检查是否因“Mock模式”、“事件屏蔽”或“License未导入”导致事件被忽略（虽有案例表明与License无关，但仍需确认）。

:white_check_mark: 排查建议清单

步骤 操作 预期输出
1 检查 PCIeRASCollector 是否运行正常 app.log 中有无加载或错误收集日志
2 检查 bmc.kepler.Systems.PCIeDevices.PCIeDevice.RAS.FatalError 是否为1 可通过 Redfish 或 D-Bus 查询
3 确认 Write_Pcie_Card_Bdf_To_Bmc 是否执行成功 BIOS 启动日志中有 Disk PcieAddrInfo 打印
4 检查 /opt/bmc/sr/ 是否存在目标 RAID 卡 SR 文件 存在且正确命名
5 查询 app.log 是否有 Event_PCIeRAIDCardFault 注册失败日志 无报错，或提示缺失组件
6 检查 lspci 输出及设备 AER 支持情况 明确设备存在且支持 AER
7 提供 一键日志 给支持团队 包含 app.log, fdm_log, bmc.log

:paperclip: 参考信息（来自上下文）

  • bmc.kepler.Systems.PCIeDevices.PCIeDevice.RAS 结构包含以下关键属性：
    • FatalError: U8 — 0表示无致命错误，1表示已发生
    • FatalErrorCount: U32 — 致命错误计数器
    • SystemError: U8 — 系统级错误标志
  • Event_PCIeRAIDCardFault_0101010D02 是一个事件，用于上报 PCIe RAID 卡故障，但依赖于底层对象属性可访问
  • UnknownPCIeRASCollector 负责收集未知 PCIe 设备的错误，可用于诊断未识别设备的异常

:envelope: 结论与建议

工具显示 Success 不代表 BMC 收到了真实的硬件错误事件。

请优先执行以下操作：

  1. :white_check_mark: 确认目标 PCIe RAID 卡已被 BMC 正确识别（SR 加载、BDF 正确、出现在 PcieAddrInfo 中）
  2. :white_check_mark: 检查 PCIeRASCollector 是否运行正常
  3. :white_check_mark: 查阅 app.log 和 fdm_log 确定错误是否被采集但未告警
  4. :white_check_mark: 提供完整的 一键日志 给平台支持人员进一步分析（参考 OpenUBMC_Assistant 在社区中的支持流程）

如有需要，可使用 iTestSmart 工具执行标准用例测试，并附带 Tool Log 进行深度定位。

:pushpin: 相关文档参考：

  • 《openUBMC Qemu特性设计说明书》支持RAID卡仿真测试
  • 《Event常见问题指南》提供事件生命周期排查流程
  • BMC Studio 可用于查看 CSR 配置与接口映射是否正确

如仍无法定位，请将一键日志发送至技术支持邮箱。

相关链接：

  1. 【RAS】在OS注入内存UCE故障后，BMC未告警
  2. SAS/SATA硬盘信息未显示
  3. raid卡适配出现问题
  4. scr中使用同步语法的一个注意事项
  5. 【persistence】问题定位方法&FAQ | 文档中心 | openUBMC
3

请先联系RASTool工具方获取对应工具版本PCIe注错方法，实际要根据PCIe拓扑选择参数，随意填写PcieDevNum是无法注错成功的；

简单注错方法：./RASTool --E=0x0031 --Pa=0x01

这里的Pa指的是rootport 的bus号，要求有实际在位的PCIe插卡

4

请先联系RASTool工具方获取对应工具版本的注错指导！！不要自己肆意发挥 :rofl:

问题1-1答复：是由于你–Pc=0x12没有对应的PCIE设备对应不存在，默认注入到第一个rootport上了，所以日志显示的bdf是1:0.0

问题1-2答复：注错结果是否正确，不是跟你的错误参数来决定，是在os下使用dmesg命令回显的AEPI日志对应为标准

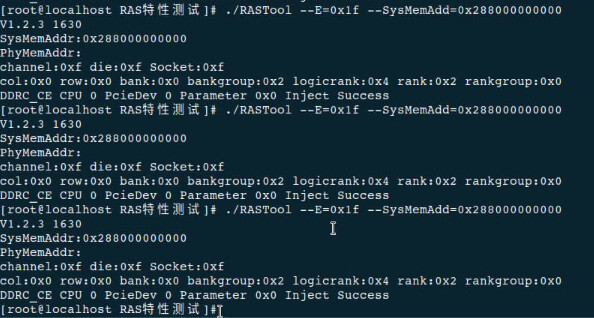

问题2答复：内存注错请先合理选择操作系统用户态地址，你选择的0x28800000000地址，是CPU保留地址，导致注入到CPU核内L3故障了 :rofl:

通过cat /proc/iomem | grep System会回显所有有效的系统地址，在高地址（数值大）范围区间选择一个地址，注意保持4K对齐（即最后3个数值需要是000），进行内存注错

5

你好我们是已经获取到注错，如下图这种情况



依然是注入到1:0.0，是哪里有什么问题吗

7

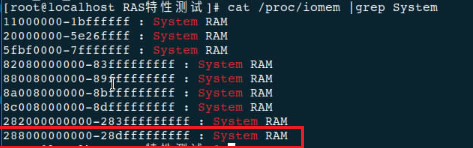

cat /proc/iomem | grep System如下图，是还需要进行计算吗

图片473×148 69.9 KB

8

那是你觉得你已经获取了 :grimacing: 你可以尝试下./RASTool -l看看你所使用的版本0x32到底支持哪些RP的BUS，RASTool不是BMC提供的软件，本身不提供技术支持的哈；疑问咨询最好与软件提供方沟通获取注错指导；

9

不用，选择地址时保持4字节对齐在显示区间添加一些数值，例如0x289000003000，还有记得要在BIOS Setup菜单下打开注错支持

1 个赞
