PCIe网卡适配问题

guoxin · 2026 年4 月 24 日 07:13

问题描述

需要适配两张网卡，分别是Intel I350 和 Intel x710，两张网卡都没有和bmc在物理链路上有任何连接。网卡位置不固定，在Slot1-Slot7位置可选插。

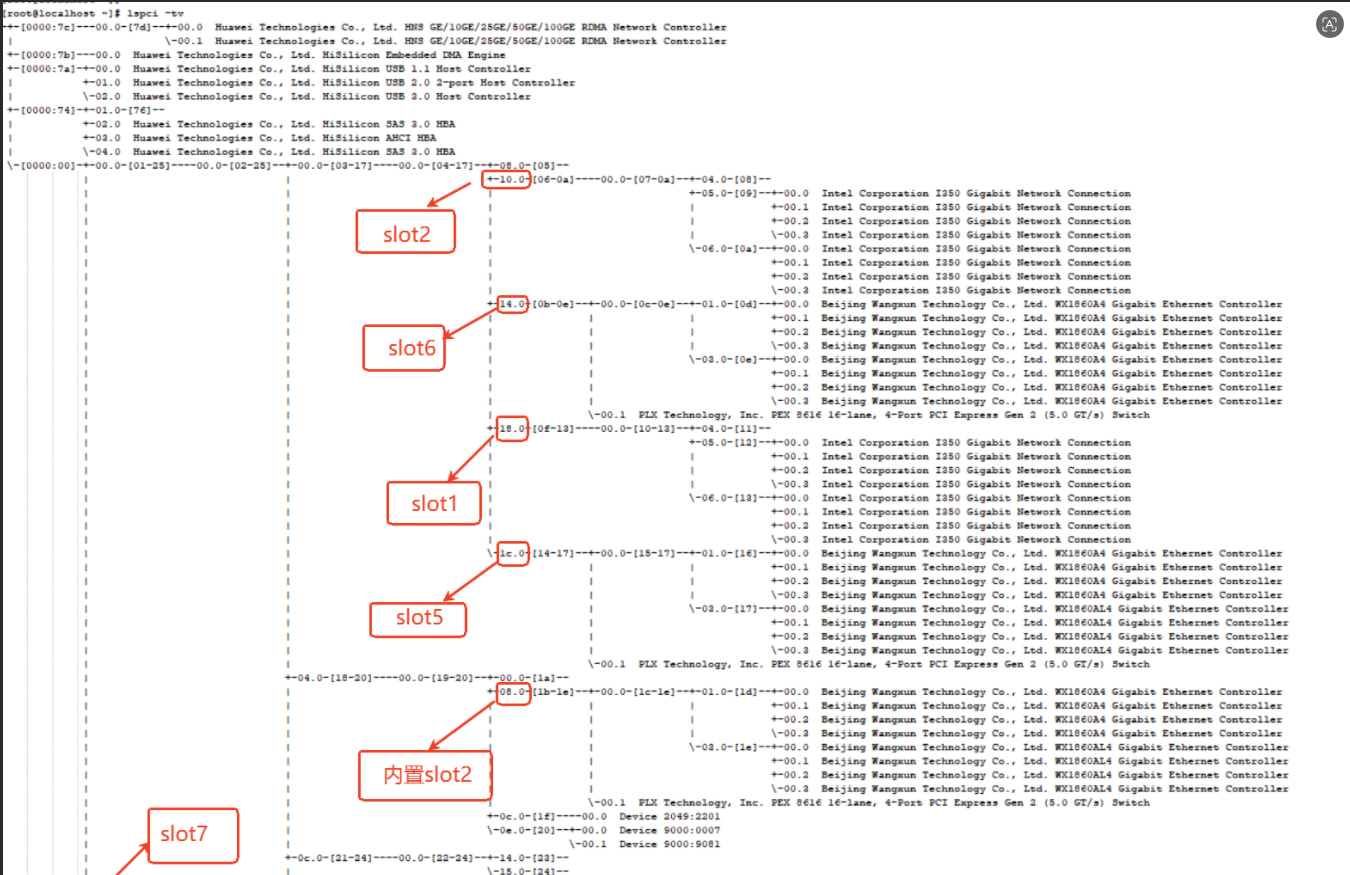

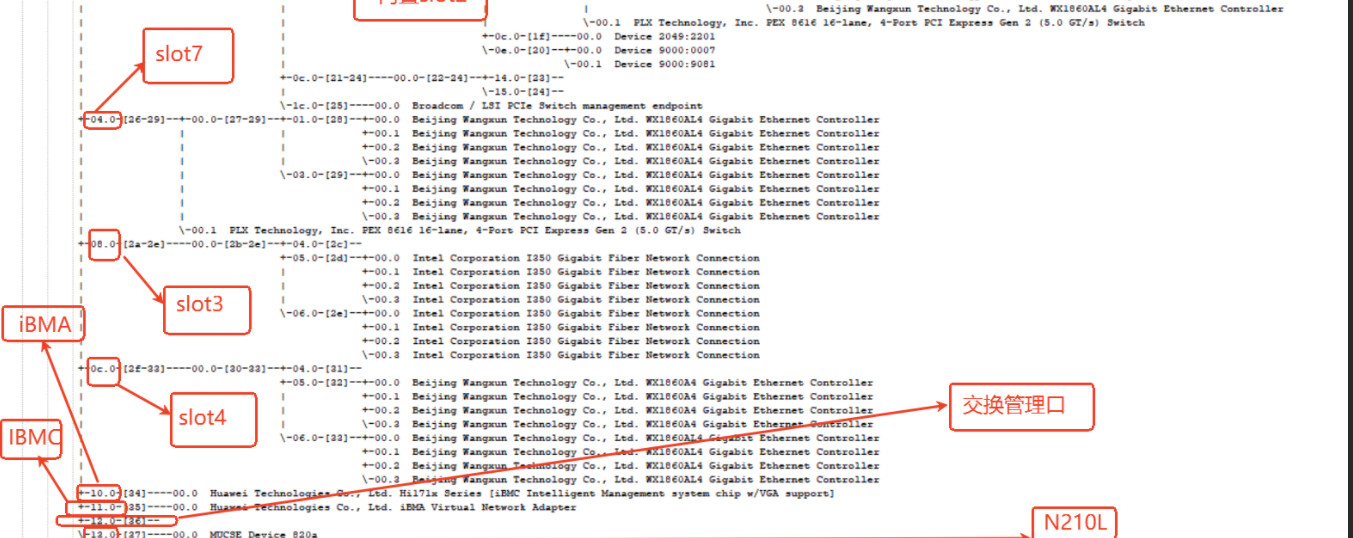

请问按照上图，如下配置是否正确，目前无法收到bios bdf信息。
“PcieAddrInfo_NIC_1”: {
“Segment”: 0,
“GroupID”: 1,
“SlotID”: 1,
“SocketID”: 0,
“PortID”: 0,
“Bus”: 4,
“Device”: 24,
“Function”: 0,
“Location”: “CpuBoard${Slot}”,
“ComponentType”: 8,
“ContainerSlot”: “${Slot}”,
“ControllerIndex”: 0,
“ControllerType”: 1,
“ContainerUID”: “00000001020302064399”,
“ContainerUnitType”: “BCU”,
“GroupPosition”: “PcieAddrInfo_NIC_1_${GroupPosition}”
},
“PcieAddrInfo_NIC_2”: {
“Segment”: 0,
“GroupID”: 1,
“SlotID”: 2,
“SocketID”: 0,
“PortID”: 0,
“Bus”: 4,
“Device”: 16,
“Function”: 0,
“Location”: “CpuBoard${Slot}”,
“ComponentType”: 8,
“ContainerSlot”: “${Slot}”,
“ControllerIndex”: 0,
“ControllerType”: 1,
“ContainerUID”: “00000001020302064399”,
“ContainerUnitType”: “BCU”,
“GroupPosition”: “PcieAddrInfo_NIC_2_${GroupPosition}”
},
“PcieAddrInfo_NIC_3”: {
“Segment”: 0,
“GroupID”: 1,
“SlotID”: 3,
“SocketID”: 0,
“PortID”: 0,
“Bus”: 0,
“Device”: 8,
“Function”: 0,
“Location”: “CpuBoard${Slot}”,
“ComponentType”: 8,
“ContainerSlot”: “${Slot}”,
“ControllerIndex”: 0,
“ControllerType”: 1,
“ContainerUID”: “00000001020302064399”,
“ContainerUnitType”: “BCU”,
“GroupPosition”: “PcieAddrInfo_NIC_3_${GroupPosition}”
},
“PcieAddrInfo_NIC_4”: {
“Segment”: 0,
“GroupID”: 1,
“SlotID”: 4,
“SocketID”: 0,
“PortID”: 0,
“Bus”: 0,
“Device”: 12,
“Function”: 0,
“Location”: “CpuBoard${Slot}”,
“ComponentType”: 8,
“ContainerSlot”: “${Slot}”,
“ControllerIndex”: 0,
“ControllerType”: 1,
“ContainerUID”: “00000001020302064399”,
“ContainerUnitType”: “BCU”,
“GroupPosition”: “PcieAddrInfo_NIC_4_${GroupPosition}”
},
“PcieAddrInfo_NIC_5”: {
“Segment”: 0,
“GroupID”: 1,
“SlotID”: 5,
“SocketID”: 0,
“PortID”: 0,
“Bus”: 4,
“Device”: 28,
“Function”: 0,
“Location”: “CpuBoard${Slot}”,
“ComponentType”: 8,
“ContainerSlot”: “${Slot}”,
“ControllerIndex”: 0,
“ControllerType”: 1,
“ContainerUID”: “00000001020302064399”,
“ContainerUnitType”: “BCU”,
“GroupPosition”: “PcieAddrInfo_NIC_5_${GroupPosition}”
},
“PcieAddrInfo_NIC_6”: {
“Segment”: 0,
“GroupID”: 1,
“SlotID”: 6,
“SocketID”: 0,
“PortID”: 0,
“Bus”: 4,
“Device”: 20,
“Function”: 0,
“Location”: “CpuBoard${Slot}”,
“ComponentType”: 8,
“ContainerSlot”: “${Slot}”,
“ControllerIndex”: 0,
“ControllerType”: 1,
“ContainerUID”: “00000001020302064399”,
“ContainerUnitType”: “BCU”,
“GroupPosition”: “PcieAddrInfo_NIC_6_${GroupPosition}”
},
“PcieAddrInfo_NIC_7”: {
“Segment”: 0,
“GroupID”: 1,
“SlotID”: 7,
“SocketID”: 0,
“PortID”: 0,
“Bus”: 0,
“Device”: 4,
“Function”: 0,
“Location”: “CpuBoard${Slot}”,
“ComponentType”: 8,
“ContainerSlot”: “${Slot}”,
“ControllerIndex”: 0,
“ControllerType”: 1,
“ContainerUID”: “00000001020302064399”,
“ContainerUnitType”: “BCU”,
“GroupPosition”: “PcieAddrInfo_NIC_7_${GroupPosition}”
},

环境信息

软件版本：OpenUBMC2512 LTS SP1

ubmc_assistant · 2026 年4 月 24 日 07:22

答案内容由AI生成，仅供参考：

总结

当前问题的核心是使用了静态BDF配置方式，而openUBMC要求的是基于SocketID+PortID的动态发现机制。请按上述建议修改配置后重新测试，通常即可解决BDF信息无法接收的问题。若仍存在问题，请提供app.log中关于bios和pcie_device的相关日志片段以便进一步分析。

点击此处查看详细分析解答

PCIe网卡适配问题分析与解决方案

根据您提供的详细信息，针对在OpenUBMC环境中适配Intel I350和x710网卡时遇到的"BDF信息无法收到"问题，结合系统架构和日志流程进行综合分析。

问题诊断

当前配置存在关键性错误

您提供的PcieAddrInfo_NIC_x配置存在原则性错误，主要问题在于手动指定了固定的Bus和Device值。

"PcieAddrInfo_NIC_1": {
  "Bus": 4,
  "Device": 24,
  ...
},
"PcieAddrInfo_NIC_2": {
  "Bus": 4,
  "Device": 16,
  ...
}

此配置方式违反了openUBMC动态加载PCIe设备的设计原则。在该架构中：

Bus/Device（即BDF地址）由BIOS在启动阶段动态分配
BMC应通过监听BIOS上报的BDF信息来动态识别设备位置
预先固化Bus/Device值会导致设备匹配失败

正确的配置方法

正确的PcieAddrInfo配置应仅提供物理槽位的映射关系，而非具体的BDF地址。

BIOS BDF上报流程验证

上报机制原理

根据文档和知识图谱，完整流程如下：

sequenceDiagram
    participant BIOS
    participant BMC
    participant PCIe_Dev

    BIOS->>BIOS: 系统启动，发现PCIe设备
    BIOS->>BMC: 发送 IPMI 命令 WritePcieCardBdfToBmc
    BMC-->>BIOS: ACK响应
    BMC->>pcie_device组件: 更新资源树中的BDF信息
    pcie_device->>IMU/PMU: 查询四元组信息
    pcie_device->>D-Bus: 加载对应CSR配置

日志排查步骤

请依次检查以下日志以定位问题：

1. 检查BIOS是否尝试上报BDF

# 查看bios组件日志
grep -i "writepciecardbdftobmc" dump_info/LogDump/app.log
# 或搜索相关关键字
grep -i "pcie\|bdf\|bios" dump_info/LogDump/app.log | grep -v "silk"

预期应看到类似：

bios: Received WritePcieCardBdfToBmc command for Slot 3, BDF=0000:0b:00.0

2. 验证PCIeAddrInfo信息获取

# 检查bios是否成功读取PcieAddrInfo
grep "get_pcie_silk_config" dump_info/LogDump/app.log

成功日志示例：

bios: get_pcie_silk_config: Found 7 PCIe slots, generating silkconfig.json

3. 检查BMC侧是否接收并处理BDF

# 使用mdbctl查看当前PCIe状态
mdbctl -e 'select * from bmc.kepler.Systems.PcieAddrInfo'
# 或检查D-Bus对象
busctl tree xyz.openbmc_project.EntityManager

可能原因及解决方案

问题原因	检查方式	解决方案
PcieAddrInfo配置错误	`mdbctl`查看对象属性	移除手动设置的Bus/Device，使用SocketID+PortID定位
ComponentType错误	对比`ComponentType=8 vs 13`	修改为标准NIC类型13
BIOS未正确读取丝印信息	检查`silkconfig.json`是否存在	确保所有PcieAddrInfo配置完整且path正确
IPMI命令未注册/禁用	查看bios组件接口	确认`WritePcieCardBdfToBmc`接口可用
热插拔场景支持不足	热插拔时无反应	实现OCP卡热插拔方案中建议的在位信号检测机制

建议操作清单

立即修正配置：
- 删除所有手动指定的Bus, Device, Function
- 将ComponentType改为 13（表示NIC）

重启系统并抓取日志：

journalctl -f -u xyz.openbmc_project.EntityManager > boot.log

确认silkconfig.json生成：

ls -l /data/opt/bmc/conf/bios/silkconfig.json
cat /data/opt/bmc/conf/bios/silkconfig.json

验证BIOS能否获取信息：
- 检查是否包含您配置的Slot 1-7信息
联系BIOS团队确认：
- BIOS是否启用了WritePcieCardBdfToBmc上报功能
- 是否存在机型限制或白名单机制

总结
