pcie网卡配置问题

guoxin · 2026 年4 月 24 日 08:25

问题描述

需要适配两张网卡，分别是Intel I350 和 Intel x710，两张网卡都没有和bmc在物理链路上有任何连接。网卡位置不固定，在Slot1-Slot7位置可选插。

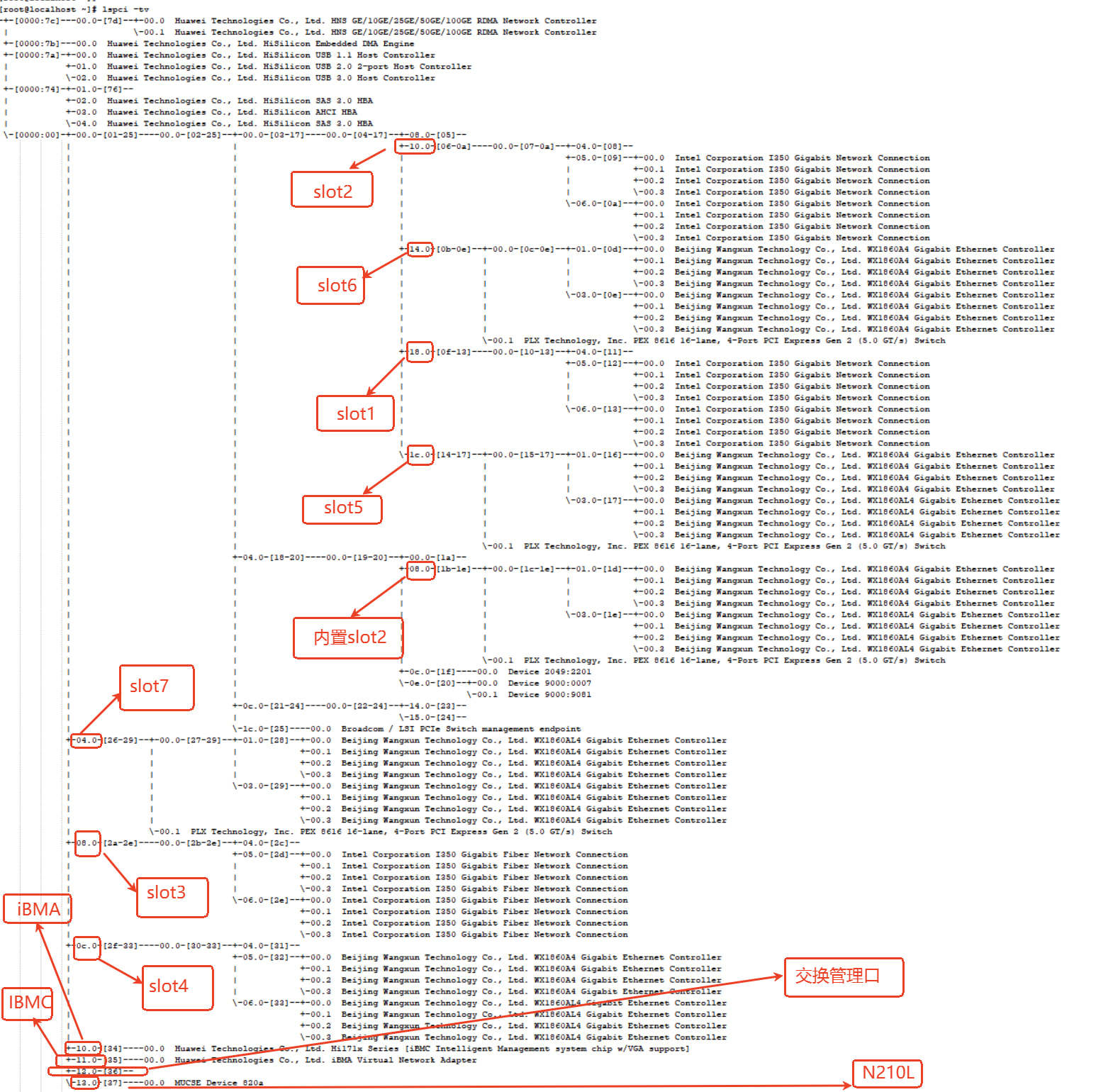

已经在sr中按照上图进行了配置，始终未收到bios 发送的网卡bdf信息，请看下是什么原因。

环境信息

软件版本：OpenUBMC2512 LTS SP1
关键配置如下：
“PcieAddrInfo_NIC_1”: {
“Segment”: 0,
“GroupID”: 1,
“SlotID”: 1,
“SocketID”: 0,
“PortID”: 0,
“Bus”: 4,
“Device”: 24,
“Function”: 0,
“Location”: “CpuBoard${Slot}”,
“ComponentType”: 8,
“ContainerSlot”: “${Slot}”,
“ControllerIndex”: 0,
“ControllerType”: 1,
“ContainerUID”: “00000001020302064399”,
“ContainerUnitType”: “BCU”,
“GroupPosition”: “PcieAddrInfo_NIC_1_${GroupPosition}”
},
“PcieAddrInfo_NIC_2”: {
“Segment”: 0,
“GroupID”: 1,
“SlotID”: 2,
“SocketID”: 0,
“PortID”: 0,
“Bus”: 4,
“Device”: 16,
“Function”: 0,
“Location”: “CpuBoard${Slot}”,
“ComponentType”: 8,
“ContainerSlot”: “${Slot}”,
“ControllerIndex”: 0,
“ControllerType”: 1,
“ContainerUID”: “00000001020302064399”,
“ContainerUnitType”: “BCU”,
“GroupPosition”: “PcieAddrInfo_NIC_2_${GroupPosition}”
},
“PcieAddrInfo_NIC_3”: {
“Segment”: 0,
“GroupID”: 1,
“SlotID”: 3,
“SocketID”: 0,
“PortID”: 0,
“Bus”: 0,
“Device”: 8,
“Function”: 0,
“Location”: “CpuBoard${Slot}”,
“ComponentType”: 8,
“ContainerSlot”: “${Slot}”,
“ControllerIndex”: 0,
“ControllerType”: 1,
“ContainerUID”: “00000001020302064399”,
“ContainerUnitType”: “BCU”,
“GroupPosition”: “PcieAddrInfo_NIC_3_${GroupPosition}”
},
“PcieAddrInfo_NIC_4”: {
“Segment”: 0,
“GroupID”: 1,
“SlotID”: 4,
“SocketID”: 0,
“PortID”: 0,
“Bus”: 0,
“Device”: 12,
“Function”: 0,
“Location”: “CpuBoard${Slot}”,
“ComponentType”: 8,
“ContainerSlot”: “${Slot}”,
“ControllerIndex”: 0,
“ControllerType”: 1,
“ContainerUID”: “00000001020302064399”,
“ContainerUnitType”: “BCU”,
“GroupPosition”: “PcieAddrInfo_NIC_4_${GroupPosition}”
},
“PcieAddrInfo_NIC_5”: {
“Segment”: 0,
“GroupID”: 1,
“SlotID”: 5,
“SocketID”: 0,
“PortID”: 0,
“Bus”: 4,
“Device”: 28,
“Function”: 0,
“Location”: “CpuBoard${Slot}”,
“ComponentType”: 8,
“ContainerSlot”: “${Slot}”,
“ControllerIndex”: 0,
“ControllerType”: 1,
“ContainerUID”: “00000001020302064399”,
“ContainerUnitType”: “BCU”,
“GroupPosition”: “PcieAddrInfo_NIC_5_${GroupPosition}”
},
“PcieAddrInfo_NIC_6”: {
“Segment”: 0,
“GroupID”: 1,
“SlotID”: 6,
“SocketID”: 0,
“PortID”: 0,
“Bus”: 4,
“Device”: 20,
“Function”: 0,
“Location”: “CpuBoard${Slot}”,
“ComponentType”: 8,
“ContainerSlot”: “${Slot}”,
“ControllerIndex”: 0,
“ControllerType”: 1,
“ContainerUID”: “00000001020302064399”,
“ContainerUnitType”: “BCU”,
“GroupPosition”: “PcieAddrInfo_NIC_6_${GroupPosition}”
},
“PcieAddrInfo_NIC_7”: {
“Segment”: 0,
“GroupID”: 1,
“SlotID”: 7,
“SocketID”: 0,
“PortID”: 0,
“Bus”: 0,
“Device”: 4,
“Function”: 0,
“Location”: “CpuBoard${Slot}”,
“ComponentType”: 8,
“ContainerSlot”: “${Slot}”,
“ControllerIndex”: 0,
“ControllerType”: 1,
“ContainerUID”: “00000001020302064399”,
“ContainerUnitType”: “BCU”,
“GroupPosition”: “PcieAddrInfo_NIC_7_${GroupPosition}”
},
14060876_BCU_0.zip (9.8 KB)

ubmc_assistant · 2026 年4 月 24 日 08:30

答案内容由AI生成，仅供参考：

总结

项目	当前配置	正确配置	结果影响
`ComponentType`	8 (PCIe设备)	13 (NIC)	无法触发BDF上报 → 正确识别网卡
`ControllerType`	1	1	正确
连接方式	无BMC物理连接	支持（带内IPMI）	合法场景

结论：您的硬件架构可行，只要确保PcieAddrInfo中ComponentType=13，BIOS即可通过带内IPMI通道正常上报BDF信息。

点击此处查看详细分析解答

PCIe网卡配置问题分析报告

问题概述

在OpenUBMC 2512 LTS SP1环境下，适配Intel I350和Intel x710网卡时出现无法接收到BIOS发送的网卡BDF信息的问题。网卡可插入Slot1-Slot7任意位置，但当前SR配置中始终未收到BIOS上报的BDF信息。

根核原因分析

根据提供的上下文信息和技术文档分析，核心问题出在**ComponentType配置错误**，导致BIOS无法正确识别网卡类型并上报BDF信息。

关键错误点

在您提供的SR配置中，所有PcieAddrInfo_NIC_x对象的ComponentType均被设置为 8（PCIe设备）：

"ComponentType": 8, // 错误！

但根据OpenUBMC规范，板载或标准PCIe网卡应设置为 ComponentType = 13。

解决方案

正确配置方法

将所有PcieAddrInfo_NIC_x对象中的ComponentType从 8 修改为 13：

"PcieAddrInfo_NIC_1": {
    ...
    "ComponentType": 13,  // 修正为13（NIC类型）
    "ControllerType": 1,
    "ControllerIndex": 0,
    ...
}

注意：需要对 PcieAddrInfo_NIC_1 至 PcieAddrInfo_NIC_7 所有实例都进行此修改。

技术依据

1. ComponentType 类型定义（来自知识库）

值	类型	说明
8	PCIe设备	通用PCIe卡（如GPU、NVMe等）
13	NIC	网络接口控制器（网卡）
83	OCP	OCP标准网卡

相关依据：bios组件中基于ComponentType为13的PcieAddrInfo对象生成NICSilk（网卡丝印）

2. BIOS丝印上报机制

BIOS通过读取BMC的silkconfig.json文件获取PcieAddrInfo配置。
只有当ComponentType == 13时，BIOS才会将该设备识别为板载网卡（NICSilk），并调用WritePcieCardBdfToBmc命令上报BDF。
若类型不匹配（如设为8），BIOS会忽略该设备，导致BMC无法获取BDF信息。

3. 日志验证线索

在您的环境版本（2512）日志中：

creating mctp transport and endpoint with bdf=3:0.0

说明系统已检测到设备存在，但未完成MCTP端点注册。这通常是因为缺少正确的BDF上报流程，而根本原因正是丝印配置不正确。

排查建议补充

验证步骤清单

修改SR配置
- 更新所有PcieAddrInfo_NIC_x的ComponentType为 13
- 重新生成并刷写SR文件
检查BIOS端配置
- 确保BIOS中开启“openUBMC开关”（位于：高级 → IPMI BMC配置）
- 否则BIOS无法与BMC通信

日志验证

重启系统后，检查BIOS日志中是否有：

bios_write_bdf_to_bmc: sht bios_write_bdf_data_to_bmc max_frame
write_one_frame: pcie bdf reported

这表明BDF已正常上报

Redfish验证
- 访问 Redfish API 确认设备是否加载成功：
```
/redfish/v1/Chassis/1/PCIeDevices/
```

总结

项目	当前配置	正确配置	结果影响
`ComponentType`	8 (PCIe设备)	13 (NIC)	无法触发BDF上报 → 正确识别网卡
`ControllerType`	1	1	正确
连接方式	无BMC物理连接	支持（带内IPMI）	合法场景
