在sr中配置SRUpgrade_1对象时针对WriteProtect这个属性的赋值如下：

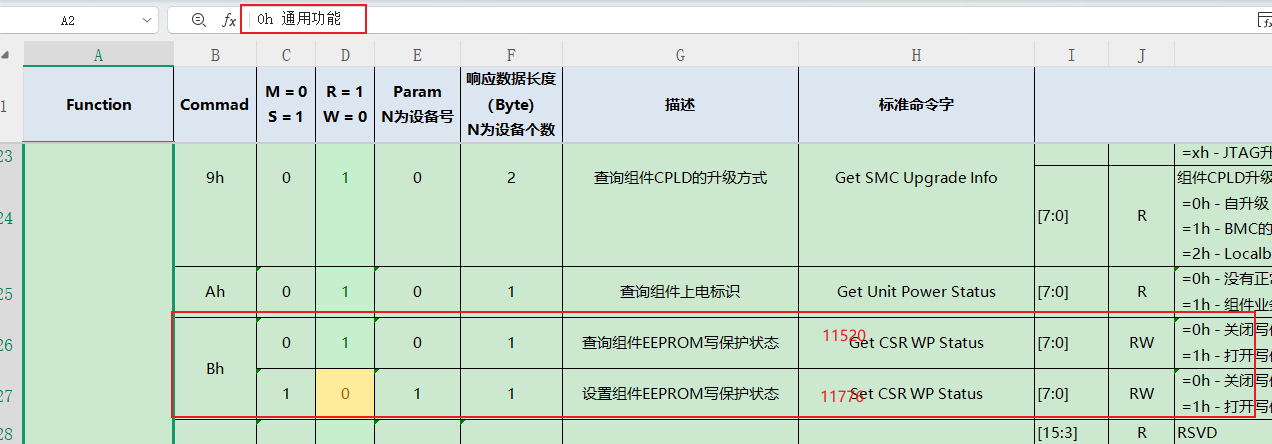

1.请问下Accessor_IEUWP的offset为何为11776，而不是11520,从smc命令字表来说，11776是设置写保护，11520是查询写保护；
我的理解这个Accessor不是只用来获取值的么，为啥要用设置写保护的smc命令字呢？
1.请问下Accessor_IEUWP的offset为何为11776，而不是11520,从smc命令字表来说，11776是设置写保护，11520是查询写保护；
我的理解这个Accessor不是只用来获取值的么，为啥要用设置写保护的smc命令字呢？
答案内容由AI生成，仅供参考：
结论
| 问题 | 回答 |
|---|---|
| 1. 为何 Offset 是 11776 而不是 11520？ | 因为 Accessor_IEUWP 需要执行“关闭写保护”的写操作，必须使用 Set 命令（Offset 11776），而非只读查询命令（11520）。 |
2. Accessor 是否只能用于读值？ |
否。Accessor 支持读写双向操作，可根据 Type 和 Offset 实现状态查询或命令下发。 |
| 3. 当前配置是否合理？ |  完全合理且必要。若使用 11520，则无法解除写保护，固件升级将失败。 |
点击此处查看详细分析解答
SR升级写保护相关问题解答
问题概要
您咨询了关于在配置SRUpgrade_1对象时，为何WriteProtect属性引用的Accessor_IEUWP使用了设置写保护的SMC命令字（Offset: 11776），而不是查询写保护状态的命令字（Offset: 11520）的问题。您的理解是：Accessor应该仅用于获取值，但这里却使用了写操作的命令字。
下面将根据您提供的上下文信息，从机制、设计原理和实际应用层面进行详细解答。
1. Accessor_IEUWP 的 Offset 为何是 11776？
正确性说明
Accessor_IEUWP 的 Offset 配置为 11776 是完全正确的。
尽管Accessor组件常用于读取硬件状态，但在本场景中，Accessor_IEUWP 的作用不仅仅是“只读”，而是作为写保护控制信号的载体，其功能是双向的：既可读取当前状态，也可用于写入控制命令。
根据
SMC命令表：
- Offset 11520 (Get CSR WP Status) → 用于查询当前EEPROM写保护状态
- Offset 11776 (Set CSR WP Status) → 用于设置EEPROM写保护状态
而在系统升级过程中，SRUpgrade需要主动控制写保护的开启与关闭，因此需要使用可写的 SMC 命令接口（即 Offset 11776）。
2. 为什么使用“设置”命令而非“查询”命令？
写保护控制流程的本质
在固件升级过程中（如 CSR 文件更新），为了安全起见，EEPROM 通常默认处于写保护开启状态，防止意外修改。升级流程必须执行以下步骤：
- 关闭写保护（通过写命令）
- 执行固件写入操作
- 写入完成后重新开启写保护
因此，SRUpgrade_1.WriteProtect 字段所引用的 Accessor_IEUWP 必须具备写能力，以便在升级前向硬件发送“关闭写保护”的指令。
WriteProtect 属性的作用机制
"WriteProtect": "#/Accessor_IEUWP.Value"
该配置意味着：
- 在执行升级前，
SRUpgrade会尝试通过Accessor_IEUWP设置一个值（通常是0），以禁用写保护 - 这个写操作是通过访问 Offset = 11776 的 SMC 命令实现的
- 若使用 Offset 11520（只读命令），则无法完成“关闭写保护”这一关键动作，导致升级失败
3. Accessor 是否只能用于“获取值”？
您的理解有偏差
Accessor 并非仅用于“读值”。它的完整功能是按需访问硬件寄存器或SMC接口，支持读写双向操作，具体行为取决于配置参数：
| 属性 | 说明 |
|---|---|
Type: 0 |
位操作模式（BitIO），支持读写 |
Type: 1 |
块读写模式（BlockIO），支持读写 |
R/W Type |
明确指定是否支持读或写 |
在 SRUpgrade 流程中，Accessor_IEUWP 被配置为：
Offset: 11776（Set 命令）Mask: 255（操作所有8位）Value: 0 → 表示取消写保护
这表明它是一个控制信号写入口，用于主动修改硬件状态，而不是被动轮询。
4. 查询状态和设置状态的区别与关系
| 类别 | 查询写保护状态 | 设置写保护状态 |
|---|---|---|
| SMC Command Offset | 11520 | 11776 |
| 功能 | 获取当前是否启用写保护 | 主动开启/关闭写保护 |
| 方向 | 读（Read） | 写（Write） |
| 使用场景 | 状态监控、诊断 | 固件升级前准备 |
是否用于 WriteProtect 控制 |
不适用 |
必须使用 |
虽然 Accessor 也可以用来读状态，但 SRUpgrade.WriteProtect 的语义是“在此处写入指定值以解除保护”，所以必须使用可写通道。
5. 实际升级流程中的协同工作机制
flowchart TD
A[开始SRUpgrade] --> B{检查 WriteProtect 配置}
B --> C[调用 Accessor_IEUWP.Value = 0]
C --> D[通过 SMC Offset=11776 发送写命令]
D --> E[关闭EEPROM写保护]
E --> F[执行EEPROM写操作]
F --> G[升级完成]
G --> H[恢复 WriteProtect = 1]
H --> I[重新启用写保护]
注意：
Accessor_IEUWP的Value = 0是触发写操作的关键信号，若其指向只读命令（Offset 11520），则无法生效。
6. 相关知识支持（来自上下文）
知识图谱佐证
-
SRUpgrade_1对象描述：“The WriteProtect field in SRUpgrade_1 is linked to the accessor
#/Accessor_EXUMP, controlling whether the EEPROM can be written to.”说明 WriteProtect 字段直接控制写权限。
-
SRUpgrade使用WriteProtect：“SRUpgrade uses the WriteProtect artifact to prevent unintended modifications during the upgrade process.”
表明 WriteProtect 是一个主动控制机制。
-
Accessor_IEUWP描述：“Accessor_IEUWP is a hardware accessor that interfaces with the chip to regulate write access to the EEPROM, enabling or disabling write protection based on its value.”
明确指出
Accessor_IEUWP可以启用或禁用写保护，说明其支持写操作。
结论
| 问题 | 回答 |
|---|---|
| 1. 为何 Offset 是 11776 而不是 11520？ | 因为 Accessor_IEUWP 需要执行“关闭写保护”的写操作，必须使用 Set 命令（Offset 11776），而非只读查询命令（11520）。 |
2. Accessor 是否只能用于读值？ |
否。Accessor 支持读写双向操作，可根据 Type 和 Offset 实现状态查询或命令下发。 |
| 3. 当前配置是否合理？ | 完全合理且必要。若使用 11520，则无法解除写保护，固件升级将失败。 |
建议建议
- 在 CSR 配置中，确保所有用于控制类功能的
Accessor指向正确的 可写 SMC 命令地址 - 可配合
Scanner组件用于周期性读取状态（如使用 11520 做监控） - 将“状态读取”（11520）和“控制写入”（11776）分离为两个不同的
Accessor对象，职责更清晰
最终结论：Accessor_IEUWP 使用 Offset 11776 是正确且必要的设计，符合固件升级中对写保护的主动控制需求。
这个属性是用来在升级流程中实际操作eeprom的写保护打开与关闭，从而能把CSR文件写到eeprom里面。可以参考general_hardware组件代码中的write_protect_proc函数功能。
