背景描述
当前接了8张 300I A2的卡，用的26年330的版本，能获取到卡的序列号/功耗等信息；通过mdbctl 查看PCIeCard对象，发现PartNubmer字段值为空
求助
要怎样排查PartNumber信息为空的问题呢？
答案内容由AI生成，仅供参考：
结论
您的问题极可能是以下原因之一：
FruData_NPUCard.BoardPartNumber 字段为空 或
推荐优先操作：
- 执行
mdbctl lsprop FruData_NPUCard_xxxxx检查源数据 - 核对 SR 文件中
FruData_NPUCard定义完整性 - 如仍无效，尝试重新生成 VPD 或参考社区适配方案更新 CSR 配置
点击此处查看详细分析解答
Atlas 300I A2 PartNumber 信息显示为空的排查方案
根据您提供的背景信息，Atlas 300I A2 NPU卡能够正常识别并获取序列号、功耗等信息，但 PartNumber 字段显示为空。以下是系统性的排查步骤和分析。
问题定位：PartNumber 来源与数据流
在OpenUBMC系统中，PartNumber 信息通常来源于以下流程：
物理设备(VPD/EEPROM) → SMBus读取 → std_smbus.lua → compute服务 → 数据模型（PCIeCard/NPUCard） → Web界面展示
对于 Atlas 300I A2 卡，该字段的映射关系如下（基于知识图谱）：
PCIeCard_1.PartNumber的值通常通过表达式引用：<=/FruData_NPUCard.BoardPartNumber或直接读取硬件 VPD。- 若未正确初始化
FruData_NPUCard，则会导致PartNumber显示为空。
排查步骤
第一步：确认硬件是否存在 PartNumber 定义
使用 mdbctl 检查底层 FRU 数据是否包含 BoardPartNumber：
mdbctl lsprop FruData_NPUCard_<InstanceId>
实例ID格式为：
010101010107（对应 Slot 7），需替换为您实际的卡实例。
期望输出包含：
BoardPartNumber= "02314RAL"
如果存在 → 说明硬件定义完整，问题出在 数据绑定或配置错误。
如果为空或缺失 → 说明 VPD 中没有写入 PartNumber，需要刷新或补写。
第二步：检查 SR/CSR 配置文件中 PartNumber 的映射

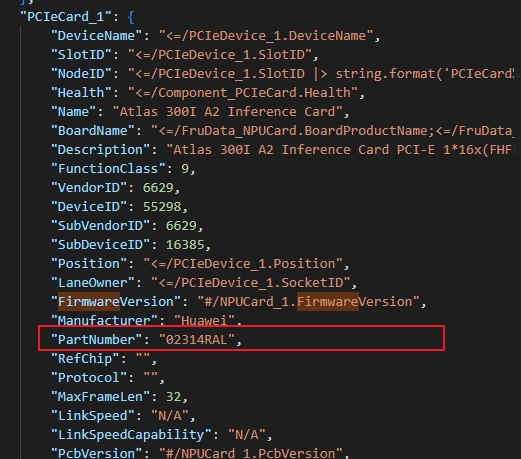

查看 sr 文件中 PCIeCard_1 对象的 PartNumber 配置是否正确：
"PCIeCard_1": {
"PartNumber": "<= /FruData_NPUCard.BoardPartNumber"
}
或是否被硬编码为表达式失败的情况？
应确保其值来自 FruData_NPUCard.BoardPartNumber，而非静态字符串或错误路径。
参考点：已知 Atlas 300I A2 的标准 PartNumber 为 02314RAL，可在所有相关实体中验证（如 KG 中多个实体均标明此值）。
第三步：确认 FruData_NPUCard 是否被正确实例化
执行命令查看 FruData_NPUCard 是否已加载：
mdbctl call ObjectManager get_objects | grep FruData_NPUCard
若无输出，表示该对象未创建，原因可能是：
sr文件中未启用FruData_NPUCardFruData_NPUCard未与NPUCard_1关联
正确配置应包括：
"NPUCard_1": {
"RefFrudata": "#/FruData_NPUCard"
}
第四步：检查 compute 组件日志，确认 SMBus 通信是否正常
运行以下命令检查 compute 服务是否有 std_smbus 读取失败日志：
logread -f | grep "std_smbus"
# 或
journalctl -u compute | grep "failed"
常见错误示例如 Document Chunk 5 所示：
compute DEBUG: std_smbus.lua(315): failed to retrieve response protocol: std_smbus
说明：虽然您能读取序列号和功耗，但可能某些字段（如 BoardPartNumber）位于不同 offset，通信不稳定仍可能导致部分读取失败。
建议：
- 检查
VPD是否完整，特别是Board Area的Part/Model字段是否被擦除。 - 使用工具如
i2cget手动读取 VPD EEPROM 内容进行验证。
第五步：对比其他字段是否正常
执行以下命令查看整个 PCIeCard_1 对象的属性：
mdbctl lsprop PCIeCard_1_010101010107
重点关注：
| 字段 | 是否有值 |
|---|---|
SerialNumber |
正常 |
PcbVersion |
.A |
BoardID |
170 |
VendorID / DeviceID |
0x19e5 / 0xd802 |
PartNumber |
为空？ |
若其他字段正常，唯独 PartNumber 异常 → 问题集中在 映射路径错误或 FruData 中缺省字段。
第六步：检查 Web 前端渲染逻辑（NPU 页面）
从 Document Chunk 6 可知，前端页面可能未从正确的接口获取数据：
- 实际功耗信息位于
/bmc/kepler/Systems/Processors/NPU - 但 Web 页面可能未绑定
PartNumber字段到视图
建议前端检查：
- NPU 页面是否调用
bmc.kepler.Systems.Processor.NPU接口？ - 该接口是否返回
PartNumber属性？
可使用浏览器开发者工具 → Network 抓包 → 查看 /Systems/Processors/NPU 的响应内容。
解决建议汇总
| 排查项 | 建议操作 |
|---|---|
| 1. 检查 VPD 中的 BoardPartNumber | 使用 mdbctl lsprop FruData_NPUCard_xxx |
| 2. 核对 SR 文件映射 | 确保 PCIeCard_1.PartNumber 正确引用 |
| 3. 检查 FruData_NPUCard 配置 | 确保与 NPUCard 绑定 |
| 4. 查看 compute 日志 | 排除 SMBus 通信异常 |
| 5. 验证硬件 VPD 内容 | 必要时用工具刷写标准 VPD |
| 6. 前端页面数据绑定 | 确认是否缺失字段渲染 |
参考信息（来自知识库）
- 标准 PartNumber：
02314RAL（多个KG实体一致确认） - 设备型号：Atlas 300I A2 Inference Card
- PCIeCard 对象结构：
"PCIeCard_1": { "PartNumber": "02314RAL", "Manufacturer": "Huawei", "Model": "Atlas_300I_A2", "PcbVersion": ".A" } - 已知 Issues：
- Atlas 300I A2 在
2509平台存在 FRU 信息显示异常（文档3、6） NPU_1对象配置会影响FruData加载（文档4066）
- Atlas 300I A2 在
临时验证方法（快速确认）
尝试手动设置一个测试值，验证是否前端可显示：
mdbctl setprop PCIeCard_1_010101010107.PartNumber "02314RAL"
然后刷新 Web 页面，观察是否显示。
若显示成功 → 说明前端逻辑正常，问题出在 自动获取机制 上。
结论
您的问题极可能是以下原因之一：
推荐优先操作：
- 执行
mdbctl lsprop FruData_NPUCard_xxxxx检查源数据 - 核对 SR 文件中
FruData_NPUCard定义完整性 - 如仍无效，尝试重新生成 VPD 或参考社区适配方案更新 CSR 配置
如需进一步协助，请提供：
FruData_NPUCard_<id>的完整属性输出sr文件中PCIeCard_1和FruData_NPUCard的配置片段
我们将可进一步精准诊断。
