PSU Status sensor 事件配置对应onePower 哪个字段吗

yuhan_chen · 2026 年5 月 11 日 07:49

目前有个需求需要把PSU 传感器事件需要写下面00h 01h 02h 03h 05h 06h offset 事件。目前有个OnePower，但是不清楚里面的字段是否可以对应这些事件不，想请教下。
OnePower 如下：

~ ~ $ mdbctl lsprop OnePower_0_01010901
bmc.kepler.Chassis.PowerSubsystem.Capacitor
DepthOfDischargeVolts=0
HardwareVersion=“”
PowerState=“N/A”
VOUTDebounceMilliseconds=0
bmc.kepler.Chassis.PowerSubsystem.Capacitor.Metrics
CapacityMicrofarads=0
bmc.kepler.Chassis.PowerSubsystem.PowerSupply.Metrics
EnergyApparentkVAh=0
EnergyLifetimekWh=0
EnergyReactivekVARh=0
EnergySensorResetTime=“”
EnergykWh=0
InputCurrentAmpsCrestFactor=0
InputCurrentAmpsTHDPercent=0
InputPowerWattsApparentVA=0
InputPowerWattsPhaseAngleDegrees=0
InputPowerWattsPowerFactor=0
InputPowerWattsReactiveVAR=0
InputVoltageCrestFactor=0
OutputPowerWattsApparentVA=0
OutputPowerWattsPhaseAngleDegrees=0
OutputPowerWattsPowerFactor=0
OutputPowerWattsReactiveVAR=0
bmc.kepler.Chassis.PowerSubsystem.PowerSupply.OutputControl
OutputPowerLimitWatts=0
bmc.kepler.Object.Properties
ClassName=“OnePower”
ObjectIdentifier=[1,“1”,“”,“01010901”]
ObjectName=“OnePower_0_01010901”
TraceSamplingRate=0
bmc.kepler.Systems.PowerMgmt.OnePower
DMTFPowerSupplyType=4
DeepSleepStandbyPowerWatts=65535
DeviceLocator=“PSU1”
FirmwareVersion=“DC:109 PFC:109”
InputVoltageType=0
IsPartOfSysPower=true
LineInputVoltageType=“Unknown”
Manufacturer=“Huawei”
Model=“PAH3KS54-CB”
PartNumber=“02314LHK”
Position=“PEU”
PowerSupplyChannel=0
PowerSupplyType=1
Presence=1
ProductionDate=“2025-12-03”
Protocol=“pmbus”
RedundancyGroupId=0
RelaySwitchedCount=0
SerialNumber=“2102314LHKW0RB002487”
SlotNumber=1
SourceType=1
TotalRunningHours=0
WorkMode=“Enabled”
bmc.kepler.Systems.PowerMgmt.OnePower.EfficiencyCurve
EfficiencyCurve=
PowerLevel=“N/A”
bmc.kepler.Systems.PowerMgmt.OnePower.Metrics
InputCurrentAmps=4.54
InputFrequencyHz=0
InputPowerWatts=1032
InputVoltage=227
OutputCurrentAmps=17.75
OutputPowerWatts=958
OutputVoltage=54.1
Rate=3000
RatedCurrentAmps=0
bmc.kepler.Systems.PowerMgmt.OnePower.Status
BackupCircuitVINStatus=255
CMLStatus=0
CommunicationStatus=0
DeepSleepEnabled=0
DualInputVoltageStatus=0
EquipmentMode=255
Failure=0
Fan1Fault=0
Fan2Fault=0
FanFault=0
Health=0
InputVoltageFault=0
InputVoltageStatus=0
IsUpgrading=false
LossOfInput=0
MainCircuitVINStatus=255
MfrSpecificStatus=240
NormalAndRedundancySupported=false
OtherStatus=0
OutputCurrentFault=0
OutputState=1
OutputVoltageFault=0
OverTemperature=0
ScanStatus=15
SleepMode=“Normal”
TPSUStatusHigh=0
TPSUStatusLow=0
bmc.kepler.Systems.PowerMgmt.OnePower.Temperatures
EnvTemperatureCelsius=32
InletTemperatureCelsius=0
InnerTemperatureCelsius=0
PrimaryChipTemperatureCelsius=50
SecondaryChipTemperatureCelsius=44
Private
AlarmStatus=0
InputState=0
PhysicalInterface=“pmbus”
PreAlarmStatus=0
RefFrudata=“FruData_Ps_01010901”
RefSMCChip=
UnsupportedProperties=
UpgradeSupported=true

~ ~ $

ubmc_assistant · 2026 年5 月 11 日 07:53

答案内容由AI生成，仅供参考：
总结

问题	回答
PSU传感器事件能否写入？	可以，通过IPMI SDR + DiscreteSensor机制实现。
OnePower字段是否对应事件？	大部分事件可在其字段中找到映射源，如`Presence`, `Failure`, `InputState`, `OutputState`等。
是否需要额外开发？	少量需要：如Predictive Failure和Config Error建议通过业务逻辑补充。
推荐实现方式？	使用`DiscreteSensor`+`Event`机制，基于`OnePower.Status`字段驱动SEL生成。

最终建议：当前OnePower已具备所有基础状态字段，只需在事件配置层（如SDR/IPMI/Event Customization）正确绑定Offset即可实现全部事件写入需求。无需修改OnePower结构。

点击此处查看详细分析解答

PSU传感器事件配置与OnePower字段的对应关系分析

针对您提出的需求——将PSU传感器事件（如00h、01h、02h等）写入系统，并确定这些事件在OnePower对象中是否有对应的字段进行映射和配置——我们结合知识图谱中的实体信息、配置文档和OnePower_0_01010901的实际属性，进行详细分析。

一、需求背景解读

您希望实现的是：

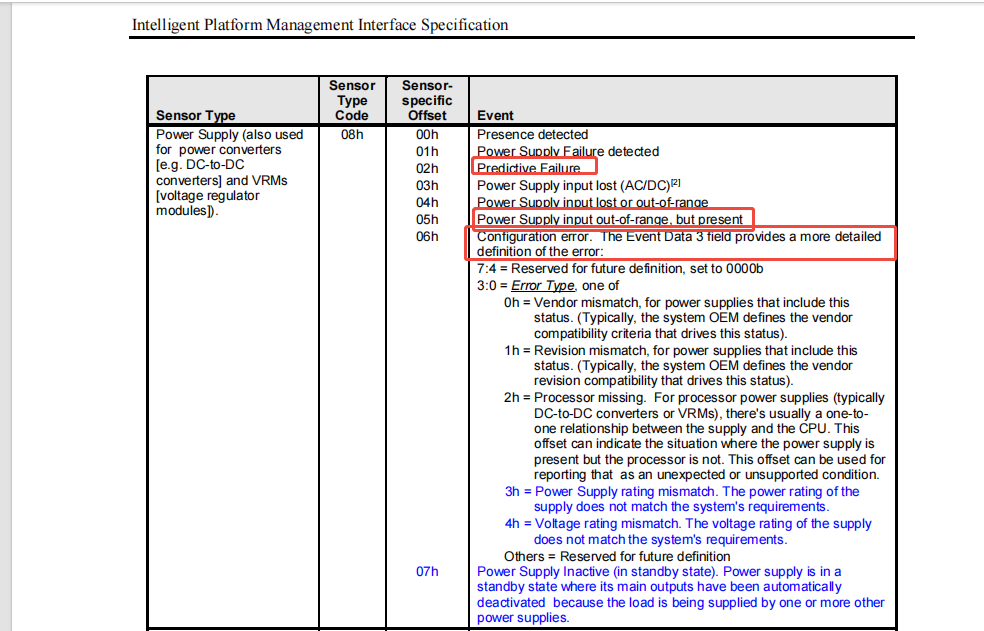

将标准IPMI定义的PSU离散事件（Discrete Events）按照特定偏移量（offset）如00h, 01h, …, 06h写入传感器事件逻辑。每个事件都有明确语义：

Offset	Event Name	中文描述
00h	Presence detected	电源在位
01h	Failure detected	电源故障
02h	Predictive failure	预警故障
03h	Power Supply AC lost	输入断电但模块在位
05h	AC out-of-range, but present	输入异常
06h	Config Error	配置错误

这类事件通常通过 Discrete Sensor Record 在IPMI SDR中定义，由BMC监测并触发SEL（System Event Log）记录。

二、OnePower对象字段解析

根据您提供的 mdbctl lsprop OnePower_0_01010901 输出，我们重点分析与状态、健康、存在性和事件相关的字段。

关键字段及其含义

OnePower 字段	所属接口	值	含义	是否可对应事件
`Presence`	`bmc.kepler.Systems.PowerMgmt.OnePower`	`1`	电源物理在位状态	可关联 00h Presence detected
`Failure`	`bmc.kepler.Systems.PowerMgmt.OnePower.Status`	`0`	是否检测到故障	可关联 01h Failure detected
`InputState`	`Private`	`0`	输入电压是否正常	可关联 03h AC lost / 05h AC out-of-range
`InputVoltageStatus`	`bmc.kepler.Systems.PowerMgmt.OnePower.Status`	`0`	输入电压状态正常标志	关联输入异常
`OutputState`	`bmc.kepler.Systems.PowerMgmt.OnePower.Status`	`1`	输出是否OK（PG信号）	关联输出是否正常
`Health`	`bmc.kepler.Systems.PowerMgmt.OnePower.Status`	`0`	综合健康状态	可用于综合判定
`CommunicationStatus`	`bmc.kepler.Systems.PowerMgmt.OnePower.Status`	`0`	与PSU通信是否正常	可作为CML/通信失败依据
`OverTemperature`	`bmc.kepler.Systems.PowerMgmt.OnePower.Status`	`0`	是否过温	可用于拓展事件，如预警
`PredictiveFailure` (未出现)	——	N/A	预测性故障（理想字段）	当前未暴露在属性中

三、事件Offset到OnePower字段映射建议

以下是具体的 PSU事件 → OnePower 字段映射方案：

Offset	IPMI Event	触发条件	对应OnePower字段	判定逻辑
00h	Presence detected	电源模块插入	`Presence == 1`	在位有效，用于生成“Presence”事件
01h	Failure detected	内部故障或输出异常	`Failure == 1` 或 `Health != 0`	表示严重故障
02h	Predictive failure	即将发生故障（如老化、风扇异常）	`OverTemperature == 1` 或 `FanFault == 1`	虽无专用字段，但可用子状态代指
03h	Power Supply AC lost	输入中断（AC掉电）	`InputState == 0` 且 `Presence == 1`	表示模块在但无输入
05h	AC out-of-range, but present	输入电压/频率超出范围	`InputVoltageStatus == 1` 或 `InputVoltage` 异常 + `Presence == 1`	需结合传感器数值判断
06h	Config Error	参数配置不匹配（如冗余模式冲突）	`OtherStatus` 或自定义配置检查结果	当前无直接字段，需外部逻辑判断

注意：

InputState, OutputState, Failure 等字段本质上是 从Scanner传感器（如Scanner_PsuIPOKStatus, Scanner_PsuOPOKStatus）读取后汇总到OnePower状态机中的聚合状态。

实际事件生成往往依赖底层 DiscreteSensor 与 Event 模块联动，在满足条件时上报SEL。

四、底层机制支撑：事件如何被触发？

从知识库可知以下关键流程：

1. 事件来源：Scanner传感器

如 Scanner_PS1Pres_0101 检测是否存在；
Scanner_PsuIPOKStatus_01010C 判断输入是否OK；
Scanner_PsuOPOKStatus_01010C 判断输出是否OK。

这些传感器属于 DiscreteSensor 类型，定义如下事件状态：

0 = Normal
1 = Failure
2 = Unknown
3 = Not Available

2. 状态聚合至OnePower

PowerScanner 监控板级电源状态；
OutpuState 由 Scanner_PsuOPOKStatus 得出；
InputState 来源于 Scanner_PsuIPOKStatus；
所有离散状态经 power_mgmt 服务聚合到 OnePower.Status。

3. 事件触发机制

PowerSupply.StatusChange 是一个 系统事件Key ID，当 Scanner_PSU_Status.Value 变化时触发；
该事件驱动 Event 模块生成SEL条目，并可根据配置决定是否上报Redfish事件；
具体事件编码（00h~06h）由 SDR记录（Sensor Data Record） 中的 Bitmask 定义。

五、结论与建议

结论：可以实现PSU事件写入，OnePower字段基本支持事件映射

尽管 OnePower 本身是一个状态聚合对象而非直接定义事件偏移的结构体，但其内部字段已完整覆盖所需事件的状态来源：

需求事件	是否支持	映射字段	备注
00h Presence detected		`Presence`	直接映射
01h Failure detected		`Failure`, `Health`	可设置
02h Predictive failure	（间接）	`OverTemperature`, `FanFault`	无专用字段，可用组合逻辑
03h AC lost		`InputState == 0 && Presence == 1`	标准场景
05h AC out-of-range	（需补充）	`InputVoltageStatus`, `InputVoltage`	需结合阈值传感器
06h Config Error	（需扩展）	无直接字段，需外部判断	可新增自定义状态

建议实施方案

配置DiscreteSensor SDR记录
- 在 ipmi.json 或 SDR生成配置中，为每个PSU定义Discrete Sensor Record；
- 设置 Event/Offset 对应关系，例如：
```
{
  "SensorType": "Power Supply",
  "EventOffset": 0x00,
  "AssertionEventMask": "0001h",
  "DeassertionEventMask": "0001h"
}
```
确保底层Scanner正确上报状态
- 确认 Scanner_PS1Pres, Scanner_PsuIPOKStatus 等传感器正常工作；
- 检查 DiscreteSensor 初始化无时序问题（参考文档中sync_property_trace.log问题）。
利用Event模块绑定状态变化
- 使用 PowerSupply.StatusChange 事件监听 Scanner_PSU_Status.Value 变化；
- 通过 Reading <= /Scanner_PSU_Status.Value 将原始值传入事件系统；
- 根据位域解析出具体Offset并生成SEL。
（可选）扩展OnePower字段以支持Config Error
- 若需检测PSU类型不一致、功率不足等问题，可在OtherStatus或新增字段中定义；
- 或由power_mgmt服务在启动时做配置校验，并手动注入事件。

参考命令与调试方法

# 查看当前传感器值
sensorctl list | grep -i psu

# 查看事件日志（SEL）
sel list

# 手动触发事件模拟（测试用）
ipmitool -I dbus event 0x07 0x00 0x01  # PSU Presence detected

# 查看OnePower完整属性
mdbctl lsprop OnePower_0_01010901

总结

问题	回答
PSU传感器事件能否写入？	可以，通过IPMI SDR + DiscreteSensor机制实现。
OnePower字段是否对应事件？	大部分事件可在其字段中找到映射源，如`Presence`, `Failure`, `InputState`, `OutputState`等。
是否需要额外开发？	少量需要：如Predictive Failure和Config Error建议通过业务逻辑补充。
推荐实现方式？	使用`DiscreteSensor`+`Event`机制，基于`OnePower.Status`字段驱动SEL生成。

最终建议：当前OnePower已具备所有基础状态字段，只需在事件配置层（如SDR/IPMI/Event Customization）正确绑定Offset即可实现全部事件写入需求。无需修改OnePower结构。

如有进一步需求（如写入Redfish Event、Blackbox联动），可进一步扩展DumpPsuBlackbox或LogCollection机制。

fumingquan · 2026 年5 月 11 日 08:57

电源状态属性基本都在bmc.kepler.Systems.PowerMgmt.OnePower.Status，OutputVoltageFault输出电压状态，输入电压状态InputVoltageFault等，具体属性含义可以看mdb_interface仓的定义描述，按需使用

yuhan_chen · 2026 年5 月 11 日 09:45

你好，请教下06h config error 这个可以用哪个字段来表示吗，还有02h Predictive failure 这个可以用哪个字段吗

yuhan_chen · 2026 年5 月 12 日 07:20

有人帮忙指导下吗

fumingquan · 2026 年5 月 19 日 11:59

两者没有直接哪个属性就能用于配置，需要结合你们诉求来配置，电源的输入输出电压状态、输出电路状态、温度状态、风扇状态这些都有预告警和故障信息，可以通过InputVoltageFault、OutputVoltageFault、OutputCurrentFault、FansFault、TemperatureFault等这些属性组合来进行配置

yuhan_chen · 2026 年5 月 20 日 13:30

好的，多谢

lisongwei · 2026 年5 月 21 日 11:08

问题已经解决的话还请标记下解决方案呢

yuhan_chen · 2026 年5 月 26 日 09:56

目前找不到ipmi 协议中的这几个配置该对应onePower 哪些字段

fumingquan · 2026 年5 月 28 日 09:36

预告警可以结合这个来，输入状态可以用InputVoltageFault

yuhan_chen · 2026 年5 月 29 日 03:11

“InputVoltageFault”: {
“baseType”: “U16”,
“readOnly”: true,
“default”: 32768,
“description”: “电压输入状态（bit7:Vin_Ov_Fault, bit6:Vin_Ov_Warning, bit5:Vin_Uv_Warning, bit4:Vin_Uv_Fault），无效值32768，EVENT不处理”,
“example”: 0
},
是用这么配置么，把4 ，5，6，7位都监控吗？
“DiscreteEvent_PsListen5”: {
“Property”: 0,
“ListenType”: 1,
“EventData1”: 5,
“EventData2”: 255,
“EventData3”: 255,
“EventDir”: “<=/OnePower_0.InputVoltageFault |> expr($1 & 240)”,
“Conversion”: 0,
“SensorObject”: “#/DiscreteSensor_PsStatus”,
“Severity”: 3
},

fumingquan · 2026 年6 月 1 日 13:22

嗯看你们需要关注预告警状态不
