SR 文件中的RiserCardSN 怎么可以关联到Fru的Board Serial

Feedback 建议与反馈
1

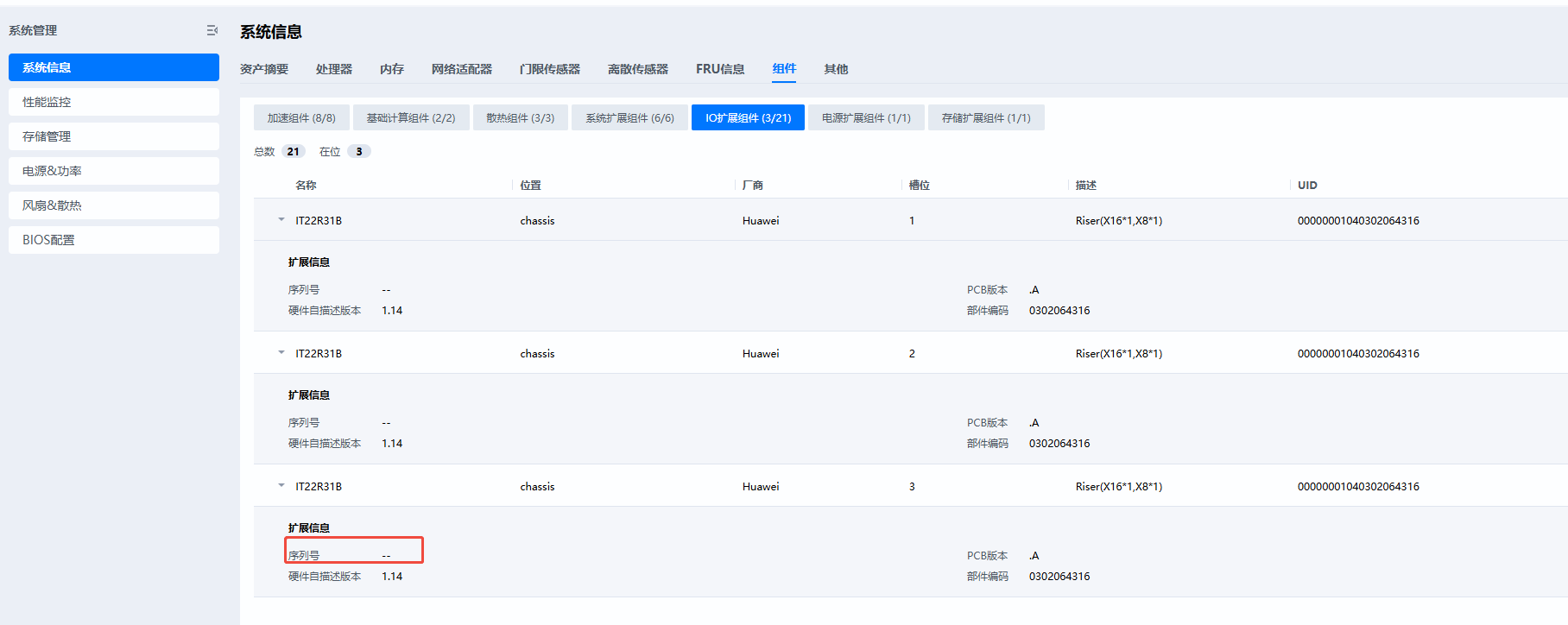

目前问题背景：目前发现web 获取Risercard 的SN 是通过获取上树资源的RiserCard 中的SerialNumber 字段。SR 配置这个的确可以展示出来。现在有个问题是没有关联到fru，后面出厂应该不能每个都升级sr 来解决。
所以想请教下这个怎么关联到Fru中Board Serial

“RiserCard_1”: {

        "BoardID": 65535,

        "BoardType": "RiserCard",

        "CpldStatus": 0,

        "Description": "Riser(X16\*1,X8\*1)",

        "DeviceName": "PCIeRiser${Slot}",

        "FruID": "<=/Fru_IEU.FruId",

        "LogicVersion": "N/A",

        "MCUVersion": "",

        "Manufacturer": "Huawei",

        "Name": "IT22R31B",

        "NodeId": "chassisPCIeRiser${Slot}",

        "Number": 1,

        "PartNumber": "0302064316",

        "PcbID": "#/Accessor_PcbID.Value",

        "PcbVersion": "",

        "Position": "chassis",

        "SRVersion": "${DataVersion}",

        "SerialNumber": "",

        "Slot": "${Slot}",

        "Type": "IEU",

        "UID": "00000001040302064316"

    },

fru 如下：
FRU Device Description : PCIe Riser1 (ID 20)
Board Mfg Date : Mon Feb 23 23:19:00 2026
Board Mfg : Huawei
Board Product : IT22R31B
Board Serial : W02620294647
Board Part Number : 0302064316
Board Extra : Description=Manufactured Board,Atlas 800T A3,IT
Board Extra : 22R31B,Riser with 2PCIe5.0 X16,81
Board Extra : IssueNumber=00
Board Extra : CLEICode=
Board Extra : BOM=
Board Extra : Model=IT22R31B
Product Manufacturer : Huawei

FRU Device Description : PCIe Riser3 (ID 34)
Board Mfg Date : Mon Feb 23 23:20:00 2026
Board Mfg : Huawei
Board Product : IT22R31B
Board Serial : W02620294650
Board Part Number : 0302064316
Board Extra : Description=Manufactured Board,Atlas 800T A3,IT
Board Extra : 22R31B,Riser with 2PCIe5.0 X16,81
Board Extra : IssueNumber=00
Board Extra : CLEICode=
Board Extra : BOM=
Board Extra : Model=IT22R31B
Product Manufacturer : Huawei

image1816×724 32.1 KB

2

答案内容由AI生成，仅供参考：

总结

通过在 SR 中将 SerialNumber 字段配置为动态引用到对应的 FruData 对象的 BoardSerialNumber，即可实现序列号自动从 FRU 硬件数据中获取，满足出厂后不升级 SR 的需求。

点击此处查看详细分析解答

根据提供的知识库信息，你提出的问题可以通过在 RiserCard_1 的 SR 配置中将 SerialNumber 字段动态引用到对应的 FruData 对象的 BoardSerialNumber 属性来解决。这样无需每次出厂升级 SR 文件，即可自动从 FRU EEPROM 中获取序列号。

原理说明

知识图谱中的关系明确指出了关联方式：

  • RiserCard_1 的 SerialNumber 属性被链接到 FruData_IEU.BoardSerialNumber（见关系：SerialNumber is linked to FruData_IEU.BoardSerialNumber via a reference）。
  • Component_RiserCard 的 SerialNumber 字段是从 FruData_IEU.BoardSerialNumber 数据源填充的（Component_RiserCard.SerialNumber is populated from the FruData_IEU.BoardSerialNumber data source）。

这表明，在 SR 配置中，RiserCard_1 的 SerialNumber 字段应该设置为一个动态引用，指向对应的 FruData 对象的 BoardSerialNumber 属性。动态引用的语法通常使用 <=/ 前缀（如文档第 2 段、第 7 段中使用的 <=/Fru_IEU.FruId 示例）。

具体配置修改

你提供的当前 RiserCard_1 配置片段中，SerialNumber 为空字符串：

"SerialNumber": ""

需要将其修改为动态引用，例如：

"SerialNumber": "<=/FruData_IEU.BoardSerialNumber"

说明

  1. FruData_IEU：这是一个用于存储 IEU（I/O Expansion Unit）类型 FRU 数据的对象。在 RiserCard 的上下文中，FruData_IEU 对象通常对应同一个物理 FRU 的 EEPROM 数据。
  2. BoardSerialNumber：这是 FruData_IEU 对象下的一个属性，其值直接从硬件 FRU EEPROM 中的 Board Serial 字段读取（如上文中 FRU 信息显示的 Board Serial: W02620294647）。
  3. 引用语法：<=/FruData_IEU.BoardSerialNumber 表示“取当前系统下 FruData_IEU 对象的 BoardSerialNumber 属性值”。这个语法与你在 FruID 中使用的 <=/Fru_IEU.FruId 完全一致。

完整示例

结合知识图谱中提供的配置模式，修改后的 RiserCard_1 对象应类似如下（仅展示关键字段）：

"RiserCard_1": {
    "FruID": "<=/Fru_IEU.FruId",
    "SerialNumber": "<=/FruData_IEU.BoardSerialNumber",
    // 其他属性保持不变...
}

注意事项

  • 确保系统中存在对应的 FruData_IEU 对象，并且其 BoardSerialNumber 属性已正确关联到硬件 EEPROM 的相应字段（通常通过硬件 CSR 中的 FruData 对象配置实现）。
  • 如果 RiserCard 对应的 FRU 是其他类型（如 SEU、Expander），则需要根据实际情况调整 FruData 对象名称，例如 <=/FruData_SEU.BoardSerialNumber。
  • 配置完成后，BMC 框架会自动解析动态引用，将 SerialNumber 值同步为 FRU EEPROM 中的 Board Serial 值，无需人为升级 SR 文件。

总结

通过在 SR 中将 SerialNumber 字段配置为动态引用到对应的 FruData 对象的 BoardSerialNumber，即可实现序列号自动从 FRU 硬件数据中获取，满足出厂后不升级 SR 的需求。

3

可以配置SerialNumber属性值同步FruData 对象的 BoardSerialNumber

可参照 vpd/vendor/Nvidia/Nic/cx6-dx/14220247_15b3101d_15b30006.sr-代码预览-vpd:基于硬件配置的重要产品数据管理项目 - AtomGit | GitCode 和 vpd/vendor/Nvidia/Nic/cx6-dx/14220247_15b3101d_15b30006_soft.sr-代码预览-vpd:基于硬件配置的重要产品数据管理项目 - AtomGit | GitCode

image500×384 11.4 KB


4

多谢多谢
