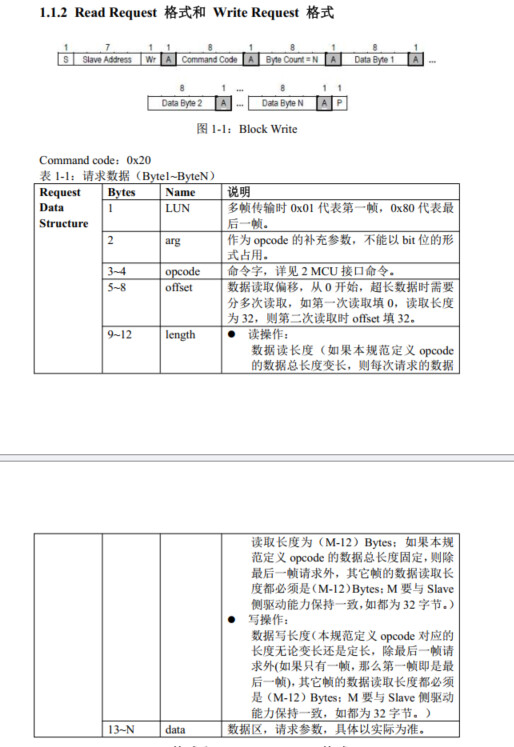

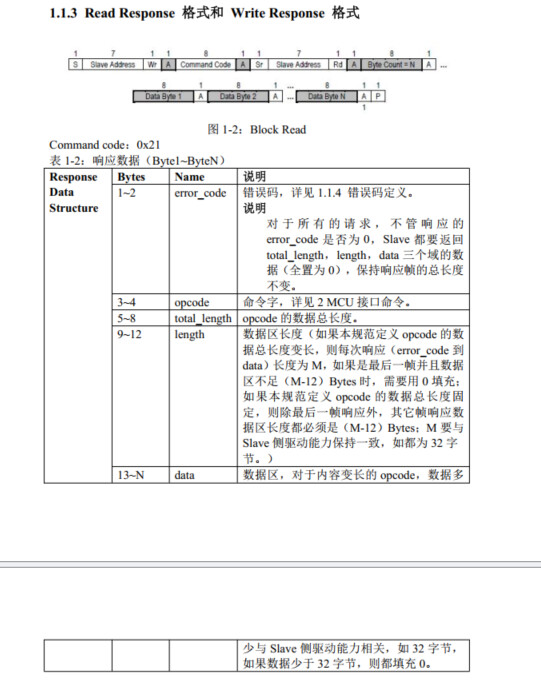

最近在适配景嘉微JY1032 GPU，带外通过i2c进行通信，通信分为block write和block read，具体如下：
发送请求：
我尝试调用设备树的write和read方法进行通信，但是通信失败
Chip对象配置如下：
"Chip_McuChip": {
"Address": 102,
"AddrWidth": 1,
"OffsetWidth": 1,
"WriteTmout": 100,
"ReadTmout": 100,
"HealthStatus": 0
},
请问如何正确使用设备树方法进行i2c通信
操作系统：Kylin v2403
软件版本：2512
硬件配置：
通信正常
通信失败
答案内容由AI生成，仅供参考：
Write 和 Read 方法：对于景嘉微JY1032这类需要发送完整协议帧的复杂设备，必须使用 ComboWriteRead 方法。Block Write 协议的整个帧（Command Code + Byte Count + Request Data）作为 ComboWriteRead 的写入参数。Address 配置已正确（左移后为0x66），但 AddrWidth 和 OffsetWidth 应设为1以适配底层协议处理。320表明Hisport驱动层面出现问题，需要进一步检查Hisport总线状态和相关日志。您好，根据您提供的问题描述和上下文信息，我来分析如何正确使用设备树方法进行I2C通信，并解释当前通信失败的可能原因。
您遇到的通信失败，主要源于协议栈与底层通信接口不匹配。
[Command Code] [Byte Count] [Request Data Structure...]，其中Request Data Structure内部包含了 LUN, arg, opcode, offset, length, data 等特定字段。您直接调用 bmc.kepler.Chip.BlockIO 的 Write 方法，该方法通常期望发送的数据格式是 [offset] [data...]（偏移量+数据），这与您GPU要求的复杂请求帧结构不一致。busctl call ... Write 和 Read 是独立的读写操作，适合简单的寄存器访问。对于需要先写入完整请求帧再读取完整响应帧的复合操作，应使用 ComboWriteRead 方法，该方法在一个事务中完成写和读，能更好地处理您这种自定义协议。Chip_McuChip 中，Address 为 102（0x66），AddrWidth 和 OffsetWidth 均为 1。但您的协议要求发送 Command Code、Byte Count 等，这超过了简单的1字节偏移量寻址，可能需要底层驱动支持SMBus Block协议。ioctl(HISPORT_CMD_READ) failed: Unknown error 320 表明，在最后尝试通过Hisport硬件驱动读取数据时失败。这可能是由上述的协议帧格式错误、总线堵塞、或该Hisport总线/设备本身存在问题导致的。您的CSR配置需要根据实际协议进行调整。考虑到协议需要发送 Command Code 和 Byte Count，强烈建议 将 AddrWidth 和 OffsetWidth 设置为支持Block协议的值。
根据OpenUBMC的常见实践和I2C/SMBus配置说明，正确的配置方式应为：
Address：设备的7位I2C地址。根据您提供的信息，地址是0x66（十进制102）。AddrWidth 和 OffsetWidth：对于需要发送自定义命令码的Block协议，OffsetWidth 应设置为适合发送整个请求帧的大小，或使用更高级的接口。在您的场景中，建议改为如下配置，以使底层能够正确处理Block Write/Read："Chip_McuChip": {
"Address": 102,
"AddrWidth": 1,
"OffsetWidth": 1, // 注意：对于复杂协议，OffsetWidth=1可能不足以描述所有场景，可能需要调整或使用特定方法
"WriteTmout": 100,
"ReadTmout": 100,
"HealthStatus": 0
}
重要说明：仅仅将
OffsetWidth设为1并无法自动实现您所需的[Command Code] [Byte Count] [Data...]协议格式。底层bmc.kepler.Chip.BlockIO的Write/Read方法主要负责发送一个偏移量（offset）和一段数据，而不是复杂的自定义协议帧。
对于景嘉微JY1032这种自定义的Block Write/Read协议，您应该使用 ComboWriteRead 方法。
ComboWriteRead 方法允许您在一个调用中构造完整的发送数据并接收完整的回复帧，是处理自定义I2C协议的正确方式。
接口说明：
bmc.kepler.hwproxy/bmc/kepler/Chip/Complex/Chip_McuChip_0101010902bmc.kepler.Chip.BlockIOComboWriteRead(ayay)，即两个字节数组：发送数据数组 和 接收缓冲区长度。ay，即 接收数据数组。使用 busctl 命令的调用示例：
根据您的协议，一个Block Write请求的原始字节流应为：
[Command Code=0x20] [Byte Count=13] [Request Data Structure (13 bytes)]
那么，您需要将整个请求帧（包括Command Code）作为 ComboWriteRead 的写入数据参数传入。ComboWriteRead 方法会将这些数据原封不动地通过I2C总线发送出去，然后接收指定长度的回复。
构造发送数据（一个完整的Block Write帧）：
Command Code: 0x20Byte Count: 0x0D (十进制13, 表示后面有13个字节的数据帧)Request Data Structure:
0x01 (第一帧)0x00 (示例)0x00 0x03 (示例: 假设opcode为3)0x00 0x00 0x00 0x00 (示例: 从0开始)0x00 0x00 0x00 0x20 (示例: 读取32字节)0x00 (示例)完整的发送数据（ay）：
[0x20, 0x0D, 0x01, 0x00, 0x00, 0x03, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x20, 0x00]
命令示例：
busctl --user call bmc.kepler.hwproxy /bmc/kepler/Chip/Complex/Chip_McuChip_0101010902 bmc.kepler.Chip.BlockIO ComboWriteRead ayay 15 0x20 0x0D 0x01 0x00 0x00 0x03 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x20 0x00 32
命令参数解释：
15：发送的字节数组的长度。0x20 0x0D ... 0x00：完整的发送数据帧。32：期望接收的缓冲区长度（这里设为32，与M值一致）。如果调用成功，您将收到一个字节数组 (ay)，其内容即为GPU返回的 Read Response 帧，您可以按照协议解析其中的 error_code, opcode, total_length, length, data 等字段。
底层Hisport驱动返回错误320，表明在硬件层面通信已经失败。
Hisport_12是否正常工作，是否被其他任务占用。Address: 102即0x66，已经正确执行了左移操作，因此地址配置没问题。Write 和 Read 方法：对于景嘉微JY1032这类需要发送完整协议帧的复杂设备，必须使用 ComboWriteRead 方法。Block Write 协议的整个帧（Command Code + Byte Count + Request Data）作为 ComboWriteRead 的写入参数。Address 配置已正确（左移后为0x66），但 AddrWidth 和 OffsetWidth 应设为1以适配底层协议处理。320表明Hisport驱动层面出现问题，需要进一步检查Hisport总线状态和相关日志。
