线缆漏插告警逻辑咨询

交流互助区
1

问题描述

我们自研机型sw板，与基础板之间有8根UBC高速线缆，但是我们拔掉一根线缆后，web并没有告警显示

环境信息

  • 软件版本：基于openUBMC 260630分支出的包

  • 硬件：950平台机器

重现步骤

  1. 拔掉UBC线缆后，未产生告警

期望结果

  1. UBC高速拔掉后，未产生告警是否正常，是否属于精细化告警？
  2. riser 漏插线缆告警（0x28000033），port1status属性值为5产生的条件是什么？

相关配置

PSR有关Switch板配置

image359×910 14.6 KB

线缆事件配置

image382×169 3.5 KB

当前出问题的BMC包中未包含基础板CSR，0x28000031和0x28000035定义在基础板中

2

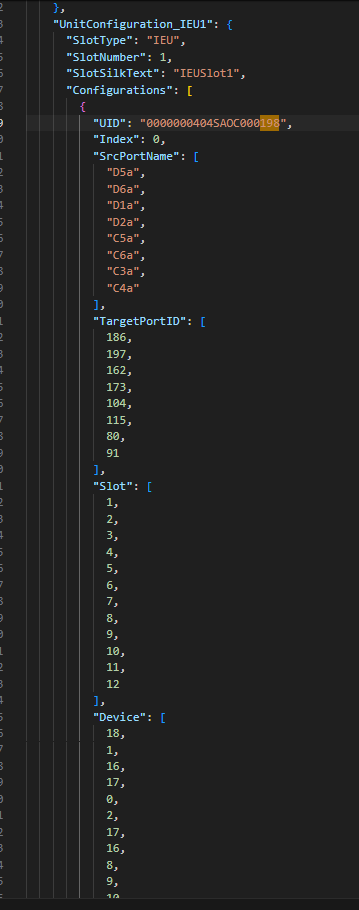

应该是PSR中配置的线缆事件配置少了点什么，Reading要引用对应的UnitConfiguration_IEU1中的对应的Port1Status，可以参考一下14100513_00000001040302023953.sr这个里面的配置

3

我们在开发过程中就是引用3953这个PSR，重新梳理一下，目前针对线缆事件这块也没有改动；唯一与漏插相关我理解就这个Cable.UBNotPresent事件码

4

类似的，需要配置Reading的值

    "Event_SEU1_1_UBNotPresent": {
      "EventKeyId": "Cable.UBNotPresent",
      "InvalidReadingIgnore": 1,
      "InvalidReading": 255,
      "Reading": "<=/UnitConfiguration_SEU1_1.Port1Status",
      "ComponentId": 40,
      "Condition": 5,
      "OperatorId": 5,
      "Enabled": true,
      "DescArg1": "#/UnitConfiguration_SEU1_1.Port1LinkInfo",
      "Component": "#/Component_Cable",
      "ComponentHealth": "#/Component_Cable.Health"
    },
5

image953×247 7.81 KB

忘贴出来了，这个reading值配soft.sr里面，没有整在一起

6

一键收集日志看下，比较一下拔掉线缆前后一键收集日志中cable_info文件上报的内容差异。

7

image983×634 263 KB

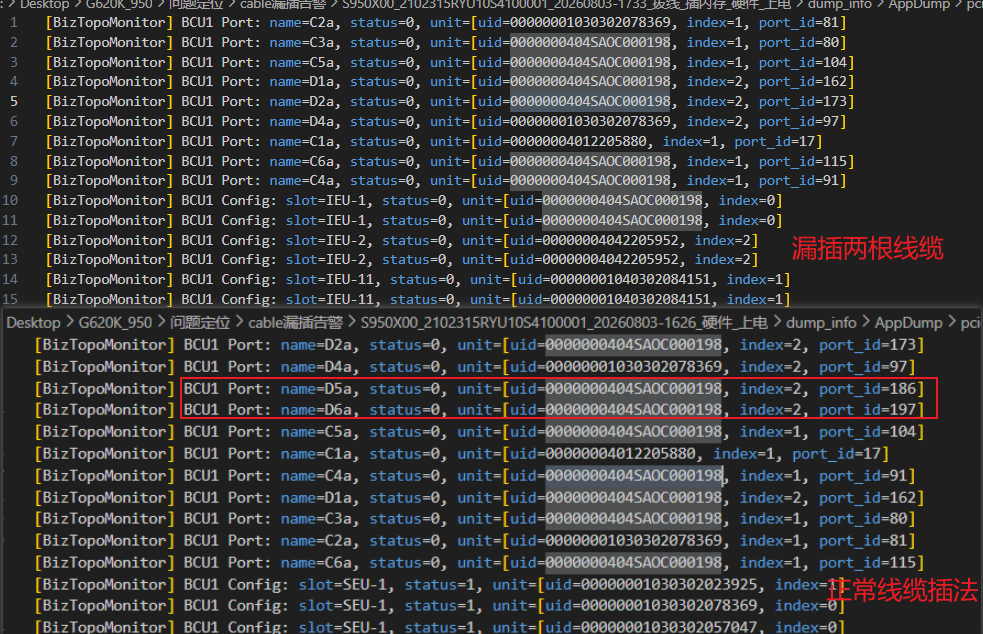

和正常对比，确实少了两个port线缆信息（红色方框D5a，D6a），看着像是没有上报

8

根据你的告警配置，当reading等于5时理论上应该上报这个告警。请模拟下你发生问题的场景，当出现问题时，查看下这个事件的reading值属性来源是多少呢

9

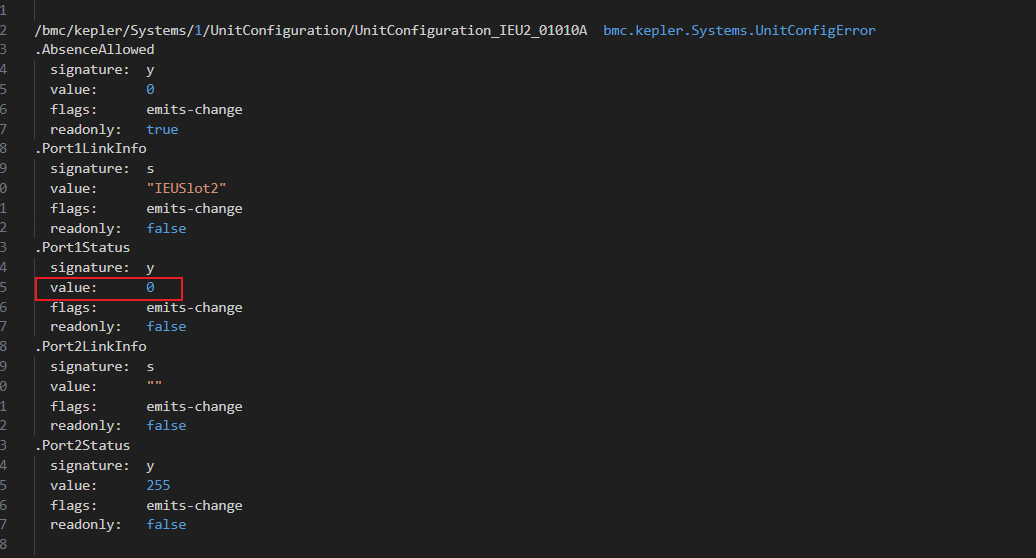

拔掉两根高速线缆后，读值还是0

image1036×558 12.8 KB

10
  1. 需要在帖子中提供一下一键收集，确定具体缺线问题
  2. Switch板的建模是什么呢？这块板子是PCIeSwitch吗？是否能像正常IEU一样拿到线缆信息
  3. 可以自行排查一下是否有配置是符合当前接线的
