问题描述
配置了硬盘背板白名单后，无告警，交叉插线有告警，但是漏插线也不告警
答案内容由AI生成，仅供参考：
总结
| 问题 | 原因 | 解决方案 |
|---|---|---|
| 漏插线不告警 | InvalidReadingIgnore=1 忽略状态 255，且缺少存在性检测 |
修改事件配置，启用无效状态告警，增加物理在位检测 |
推荐操作：
- 将
InvalidReadingIgnore设置为0；- 引入基于
Scanner的物理在位信号监控；- 在 PSR 中增强“强制连接”约束。
通过以上改进，可实现对“线缆漏插”和“线缆错插”的全面告警覆盖，提升系统硬件连接的可观测性与可靠性。
点击此处查看详细分析解答
线缆漏插不告警问题分析与解决方案
问题描述
在配置了硬盘背板白名单（PSR 文件）后，系统存在以下异常行为：
- 交叉插线（错误连接）能够正常触发告警；
- 但线缆漏插（完全未连接）时，系统未产生任何告警。
该问题可能导致硬件连接完整性监控失效，存在运维隐患。
问题分析
根据提供的 CSR 配置信息和事件定义，结合 BMC 系统的硬件监控机制，以下是详细分析：
1. 告警机制配置分析
事件定义：Event_SEU1_UBNotPresent

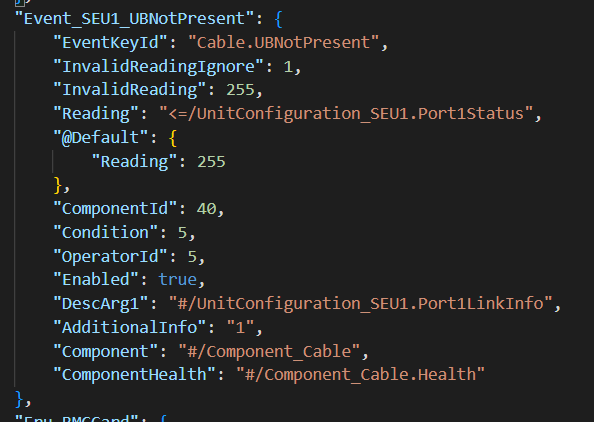

"Event_SEU1_UBNotPresent": {
"EventKeyId": "Cable.UBNotPresent",
"InvalidReadingIgnore": 1,
"InvalidReading": 255,
"Reading": "<=/UnitConfiguration_SEU1.Port1Status",
"@Default": { "Reading": 255 },
"ComponentId": 40,
"Condition": 5,
"OperatorId": 5,
"Enabled": true,
"DescArg1": "#/UnitConfiguration_SEU1.Port1LinkInfo",
"AdditionalInfo": "1",
"Component": "#/Component_Cable",
"ComponentHealth": "#/Component_Cable.Health"
}
关键点解析：
Reading字段引用的是UnitConfiguration_SEU1.Port1Status—— 指的是端口逻辑状态而非物理在位信号。InvalidReading: 255且InvalidReadingIgnore: 1：表示当读取值为255（无效状态）时，系统会忽略该状态，不视为异常。- 这意味着：如果端口未连接导致状态读取为无效（255），系统将不触发告警。
因此，漏插线导致读不到有效状态 → 返回255 → 被忽略 → 不上报告警。
2. 端口配置分析
UnitConfiguration_SEU1 配置

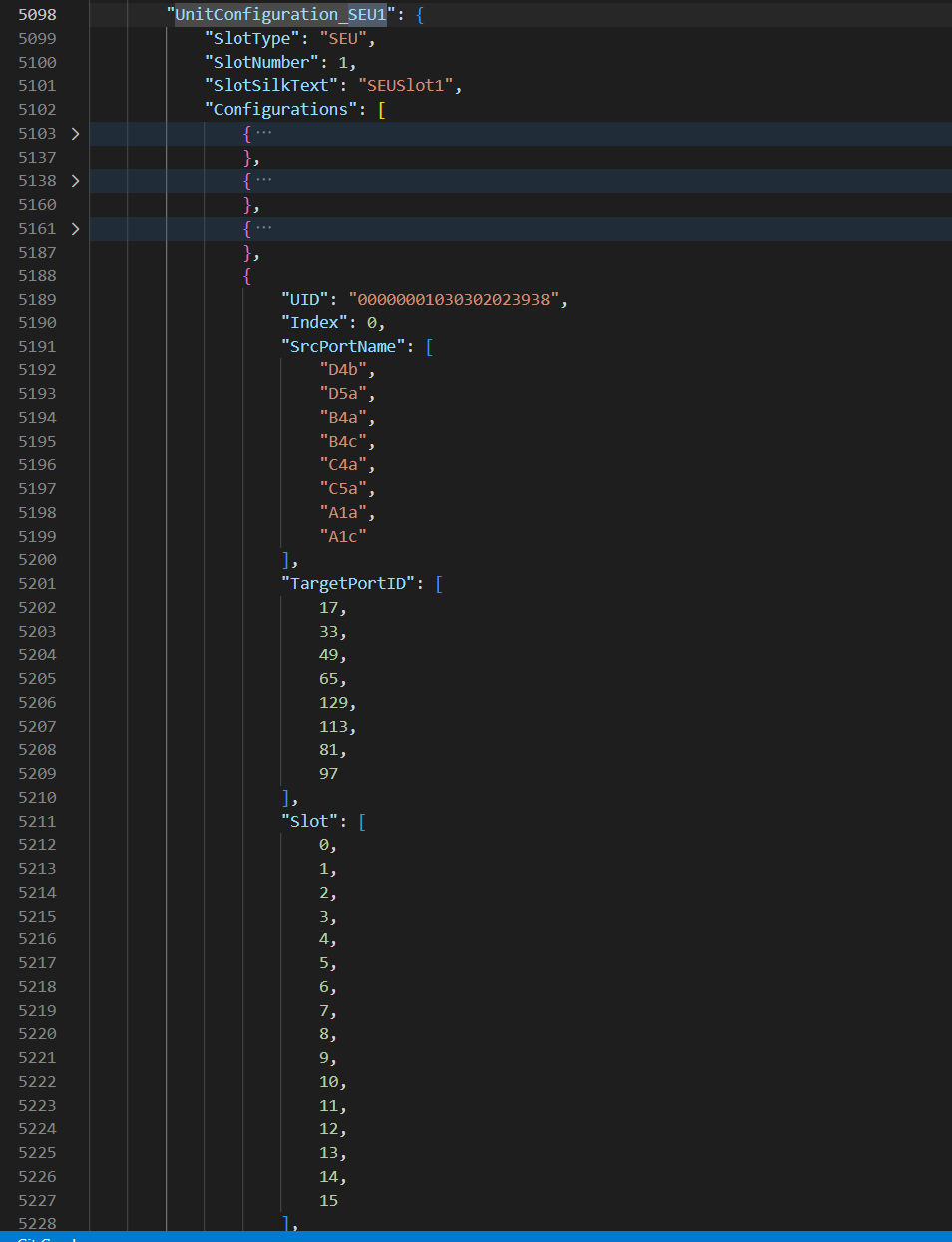

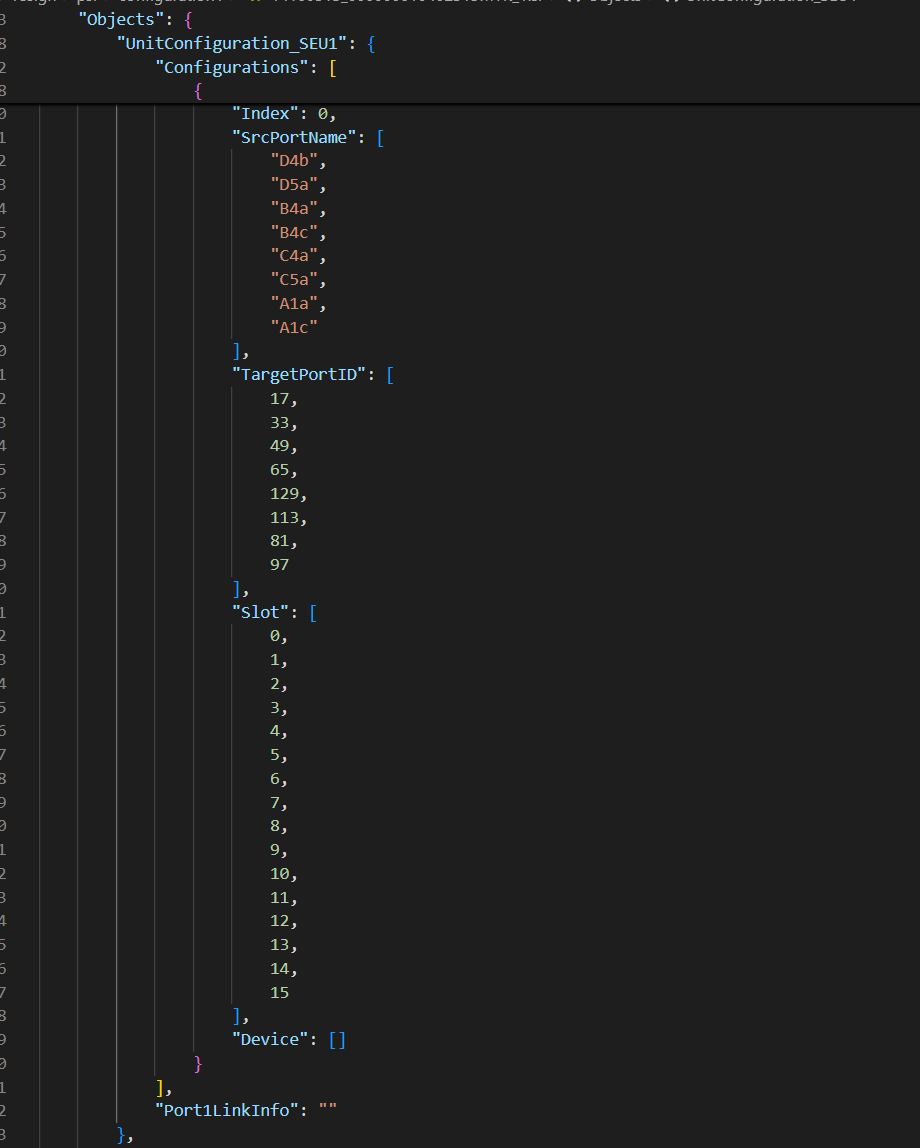

"SrcPortName": ["D4b", "D5a", "B4a", "B4c", "C4a", "C5a", "A1a", "A1c"],
"TargetPortID": [17, 33, 49, 65, 129, 113, 81, 97]
此配置定义了端口的“预期连接”关系，用于比对实际连接是否符合白名单。
然而：
- 白名单机制（PSR）主要用于检测连接对象是否正确（如 A1a 是否接对设备）；
- 不强制检测是否存在连接（即端口是否空置）；
- 所以即使某端口（如 A1a）未接线，只要未触发“错误连接”的判断逻辑，就不会告警。
结果：交叉插线 → 连接对象错误 → 匹配失败 → 告警；
漏插线 → 无连接 → 读取无效（255）→ 被忽略 → 无告警。
根本原因总结
| 项目 | 分析结论 |
|---|---|
| 告警机制缺陷 | 当 PortStatus = 255（无效）时，InvalidReadingIgnore = 1 导致系统忽略该状态，不触发告警。 |
| 监控逻辑缺失 | 白名单机制仅检测连接正确性，未检测连接存在性。 |
| 状态判据不足 | 缺少对“端口未连接”这一状态的独立判断与告警路径。 |
解决方案建议
方案一：修改事件配置，启用“无效状态”告警
将 InvalidReadingIgnore 设置为 false（或移除），并明确处理 255 状态。
修改建议：
"Event_SEU1_UBNotPresent": {
"InvalidReadingIgnore": 0, // 改为 0，不再忽略无效状态
"InvalidReading": 255,
"Condition": 5, // 当 Reading == InvalidReading 时触发
"OperatorId": 5, // 等于比较
"Reading": "<=/UnitConfiguration_SEU1.Port1Status"
}
此修改将使“端口状态为255”被视为异常，从而触发
UBNotPresent告警。
方案二：增加“端口未连接”独立检测逻辑
引入一个新的事件类型，专门检测“端口未连接”：
示例配置：
"Event_SEU1_CableAbsent": {
"EventKeyId": "Cable.Absent",
"Reading": "<=/Scanner_Cable_A1a_Present.Value", // 引用物理在位信号
"Condition": 5,
"OperatorId": 5,
"Target": 0, // 0 表示未在位
"Enabled": true,
"Component": "#/Component_Cable",
"ComponentHealth": "#/Component_Cable.Health"
}
方案三：完善 PSR 白名单策略，强制要求连接
在 PSR 配置中，可以为每个端口设置“must connect”属性，表示该端口必须有连接，否则视为异常。
例如，在 SR 文件中添加：
Port:
A1a:
Required: true
ExpectedDeviceType: "UBC"
推荐最佳实践
| 实践项 | 建议 |
|---|---|
| 区分“无连接”与“错连接” | 应分别配置独立的告警事件，避免状态混淆。 |
| 优先使用物理信号 | 使用 presence 引脚信号判断是否连接，比读取逻辑状态更可靠。 |
| 关闭无效值忽略 | 对关键连接端口，应禁用 InvalidReadingIgnore，确保异常暴露。 |
| 完善白名单策略 | PSR 文件中应支持“强制连接”语义，增强配置完整性。 |
总结
| 问题 | 原因 | 解决方案 |
|---|---|---|
| 漏插线不告警 | InvalidReadingIgnore=1 忽略状态 255，且缺少存在性检测 |
修改事件配置，启用无效状态告警，增加物理在位检测 |
- 将
InvalidReadingIgnore设置为0；- 引入基于
Scanner的物理在位信号监控；- 在 PSR 中增强“强制连接”约束。
通过以上改进，可实现对“线缆漏插”和“线缆错插”的全面告警覆盖，提升系统硬件连接的可观测性与可靠性。
SEU存在多种插法，其可能插在BCU上，也可能插在RAID卡上，当漏插情况出现时，无法判断预期插法是什么。这种场景不属于线缆检测能力范围。
你的意思是硬盘背板不支持漏插检测告警是吗
您描述的内容是漏插不告警，我理解的情况是应该是既没有普通告警，也没有精细化告警。
pcie_device代码里有一处这样的注释，SEU场景，没插线但发现raid卡不需要告警，有raid卡的时候可能会出现不需要接线的情况，我理解应该是这种情况。
精细化告警说的是当确定一条线必须要插，但是没有插的时候会触发，它的逻辑是找到白名单所有接线中的最大共同子集，这些线是所有配置都要插的，因此当这些线没有插的时候就需要精细化告警。

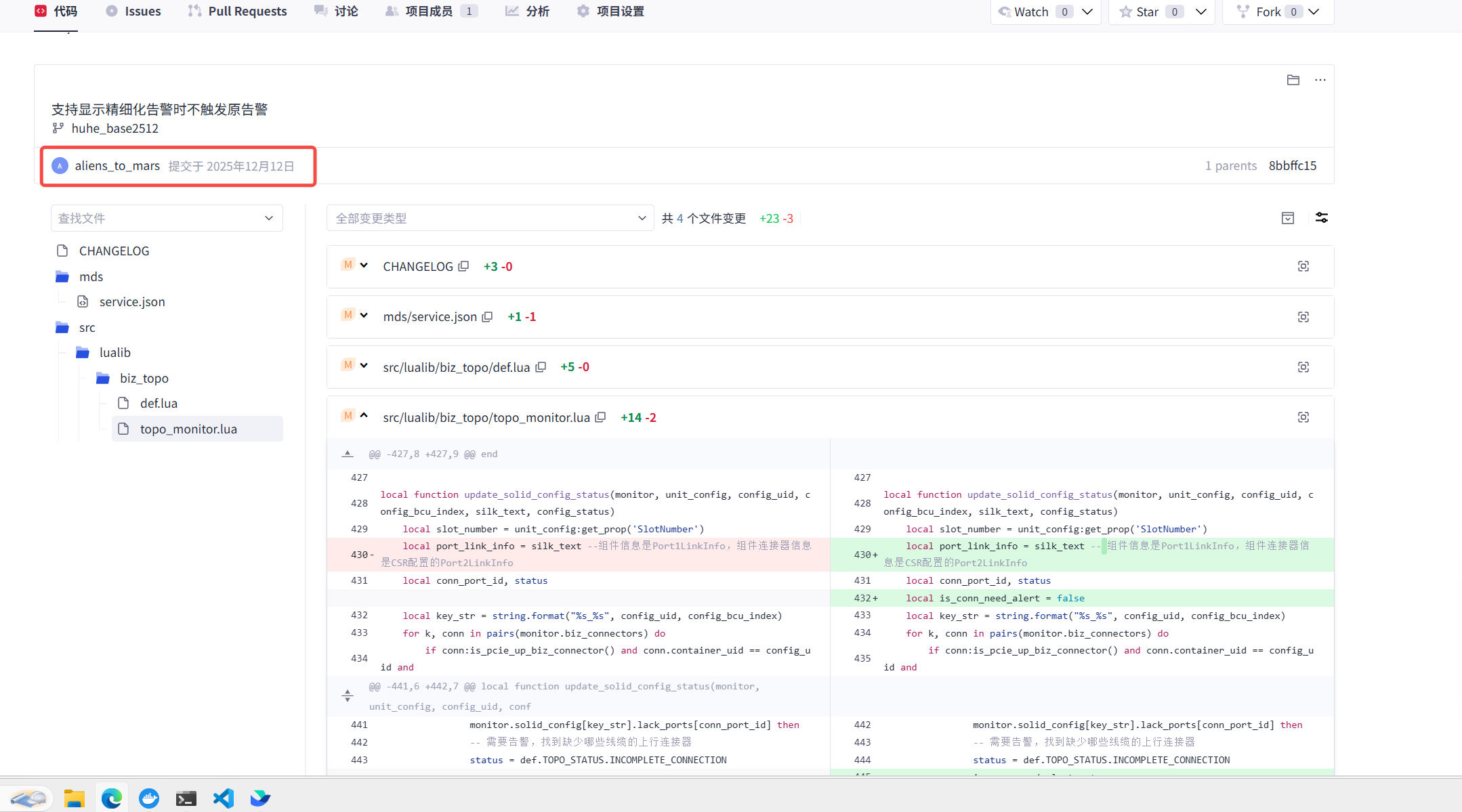

但目前精细化告警的前提是普通告警能触发，只是当触发精细化告警时不触发一般告警。
因为我该背板的配置只配置了一种插法，所以他这里设置为了精细化告警，所以我想问一下精细化告警报出来是啥样子,或者显示在哪里
精细化告警会多显示一个UBC端口号，如The UBC1 cable of unit (IEUSlot1) is absent or the connector is not properly connected。
SEU的告警需要不存在RAID卡，如果确定属于需要告警的场景，但是精细化告警没有触发，建议在以下位置排查：
- 找到对应没有插的SEU上行端口的资源树对象，排查Port1LinkInfo或Port2LinkInfo的状态，应该是非正常状态
- 若状态被置为需要告警的状态，排查SEU的CSR，看一下有没有相关的告警配置

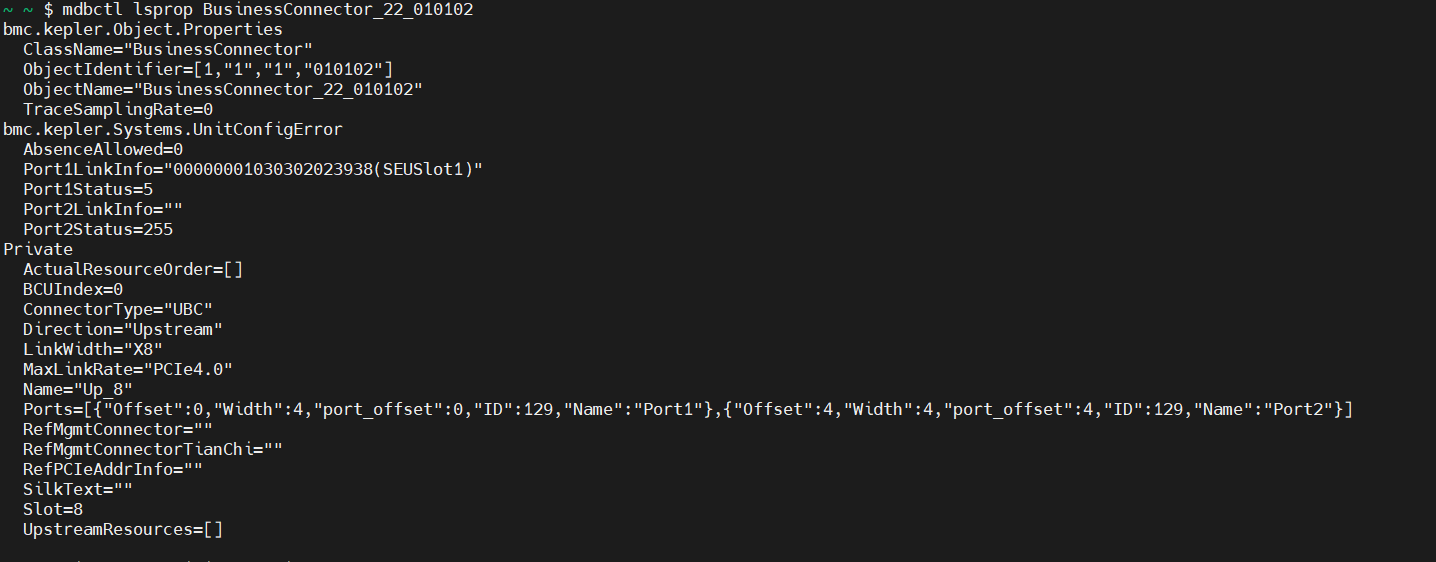

明白了，我看到上行的port1status是5了
好的，如果这边没有问题的话可以标一下答案。
你还，能发一个seu里面的告警样例吗，我发现社区的硬盘背板都没有这种精细化告警
“Event_BusinessConnector_4_UBNotPresent”: {
“EventKeyId”: “Cable.UnitUBNotPresent”,
“InvalidReadingIgnore”: 1,
“InvalidReading”: 255,
“@Default”: {
“Reading”: 255
},
“Condition”: 5,
“Reading”: “<=/BusinessConnector_4.Port1Status”,
“OperatorId”: 5,
“Enabled”: true,
“DescArg1”: “#/BusinessConnector_4.Port1LinkInfo”,
“DescArg2”: “#/BusinessConnector_4.Port2LinkInfo”,
“AdditionalInfo”: “1,2”,
“Component”: “#/Component_Cable”
},
注意这个Cable.UnitUBNotPresent事件也必须存在
这个只是说一个上行可以配2个port而已，如果没有配置没有也正常
