openUBMC IPMB总线异常自动切换的原理是什么

[openUBMC_ming]

问题描述

IPMI协议中，IPMB具有主备功能，某一总线异常后会自动切换到另一总线，这个机制在openUBMC中是自动实现的还是需要个人开发？

环境信息

• 操作系统：[如 Ubuntu 24.04]

• 软件版本：[如 OpenUBMC2509]

• 硬件配置：[如 CPU、内存等]

[mll_ll]

BMC的IPMB通道目前应该是不具备主备功能的。每条总线都是独立的IPMB通道，连接不通的设备，如果总线出现问题，那设备之间就通信不了了。

[openUBMC_ming]

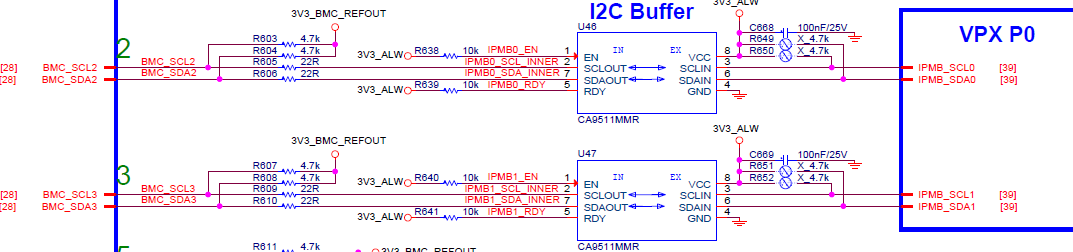

您好，感谢回复，我们想通过I2C2/I2C3外接设备实现IPMB协议，I2C2/I2C3互为备份，从端IIC地址为134，这是硬件框图

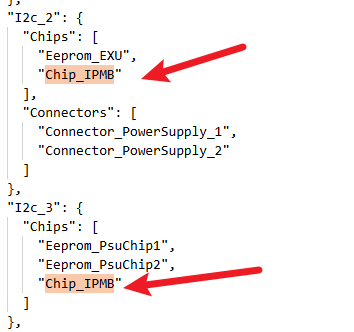

我在EXU_01.sr中，I2C_2和I2C_3接口下分别连接Chip_IPMB,

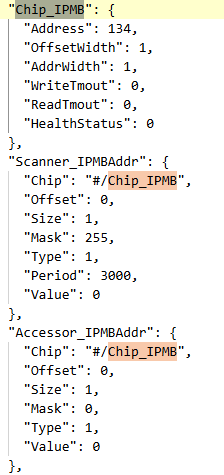

Chip_IPMB地址设置为134，同时注册scanner和Accessor

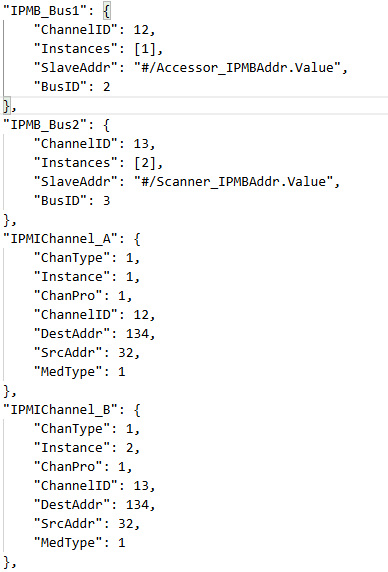

platform.sr中设置IPMB_bus和IPMIChannel

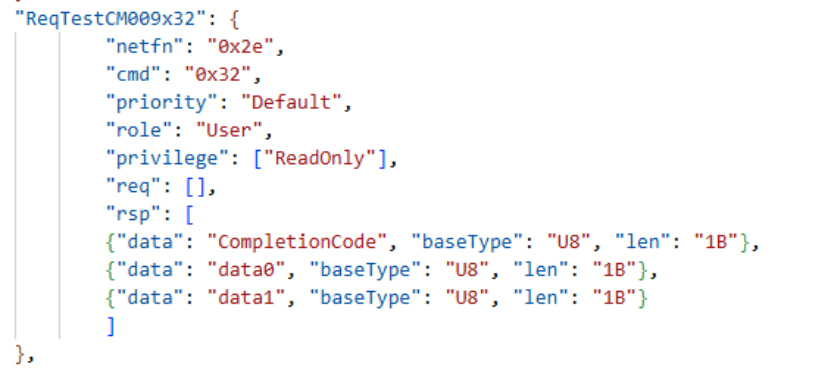

至此，vpd硬件拓扑关系配置完成，之后在sensor/mds/ipmi.json中配置传输指令并通过bingo gen生成代码框架，这个操作对吗

[openUBMC_ming]

我想执行扩展指令并通过IIC和其他设备交互，我执行下面的操作，但是总线没有打印，

之后注册cb函数

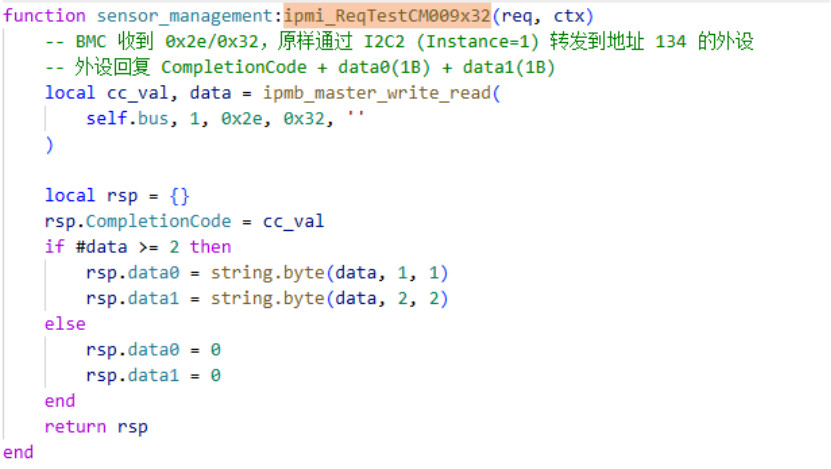

之后通过AI生成执行函数，函数实现发送netfn:0x2e cmd:0x32指令，从设备接收到指令后返回对应的信息，下图为执行流程

编译正确后，烧录板卡，通过ipmitool raw 0x2e 0x32触发交互，没有信息，IIC总线上也没有信号，我这个流程对吗，需要改哪里？

[openUBMC_ming]

@mll_ll

那设备之间就通信不了了

或者我怎么能实现一条IIC总线执行IPMB协议呢

[mll_ll]

你的这个问题会复杂一点，如果不是那么着急的话，请报一下议题，在下次的bmc-core SIG例会进行讨论。

[L_Ling (lixiaoning)]

建议按照如下流程进行适配：

1. 首先确认硬件管脚服用，需要将iic2、iic3对应的管脚服用为IPMB，有两种方式：a) 与PAE联系，SDK适配对应单板的对应管脚复用（通常是通过board id进行管理某个产品的配置） b) 使用SDK的命令字在应用层配置管脚服用，对应命令字为：COMM_CMD_IOCFG_CONFIG。
2. 后续IPMB的配置就和历史机型的IPMB配置一样了，可以参考历史机型的配置，也可以查看ipmi_mgmt组件的通道初始化、数据收发处理了解对应的用法。

[openUBMC_ming]

IPMB 热备份的两条总线自动切换功能参考例程哪里有呢？单条IPMB总线通信现在没问题了

[L_Ling (lixiaoning)]

目前应该没有实现双总线互为备份的机制，所以没有参考例程，ipmi_mgmt组件现已开源，可以基于开源组件开发新特性，重点需要考虑清楚：

1. 通过什么状态判断总线异常
2. 切换场景的可靠性处理
3. 扩展性如何考虑
