bd2025
(宝德计算机-王志杰)
1
问题描述
使用MCTP Over I2C/SMBUS跟Switch芯片(SD85104)通信无响应。
硬件链路：i2c_4→PAC9545 CH0(addr:0xE0)→PAC9545 CH0(addr:0xE2)→SD85104(addr:0xA4)
环境信息
mctpd/1.100.9@openubmc/stable#701eb0558729a73311c14d3d56a0e36d%1786526093.8
runtime_accessor/1.100.12@openubmc/stable#ffb94d67fd3c3c7032876d0201510456%1765617926.348
ibmc_sdk/5.12.00.01.b002@openubmc/stable
重现步骤
- 配置sr文件
- 升级hpm
期望结果
Endpoint_1建链上树
实际结果
通信无响应

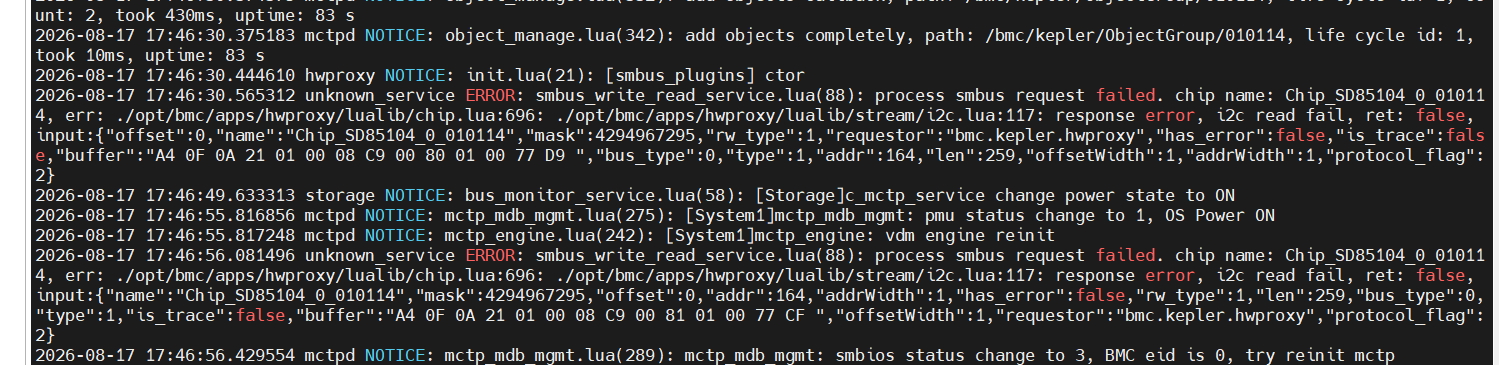

BMC日志

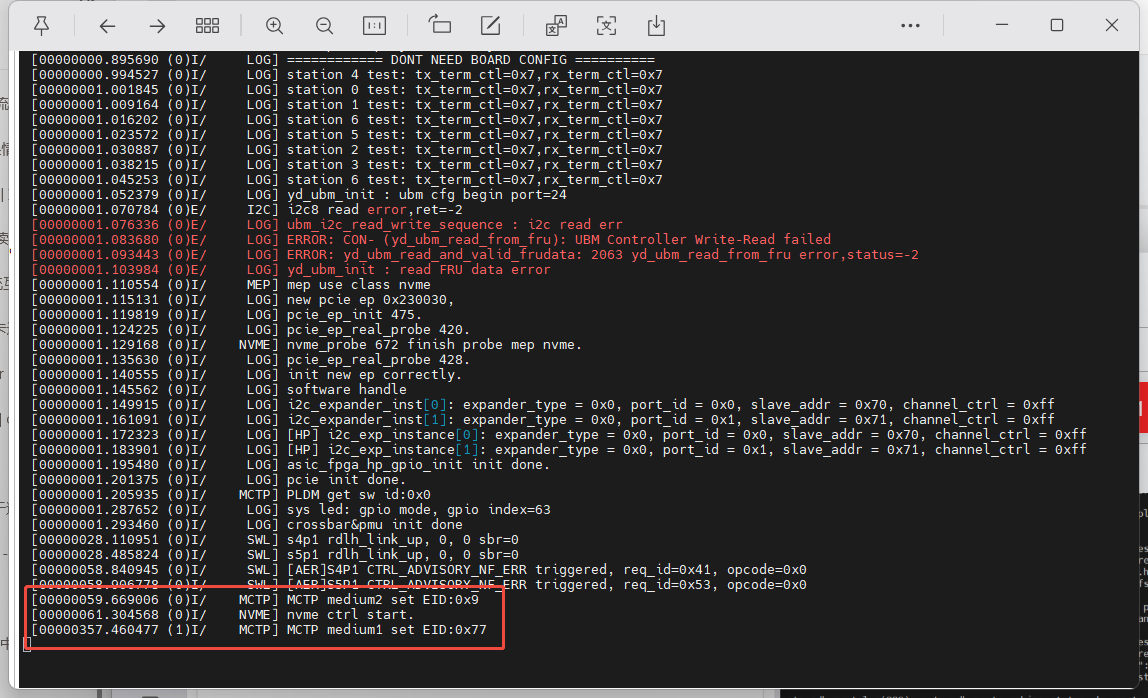

Switch串口日志
尝试过的解决方案
参考别的讨论主从切换的问题，想更换Conan版本，但是需要更换大版本，没办落地。

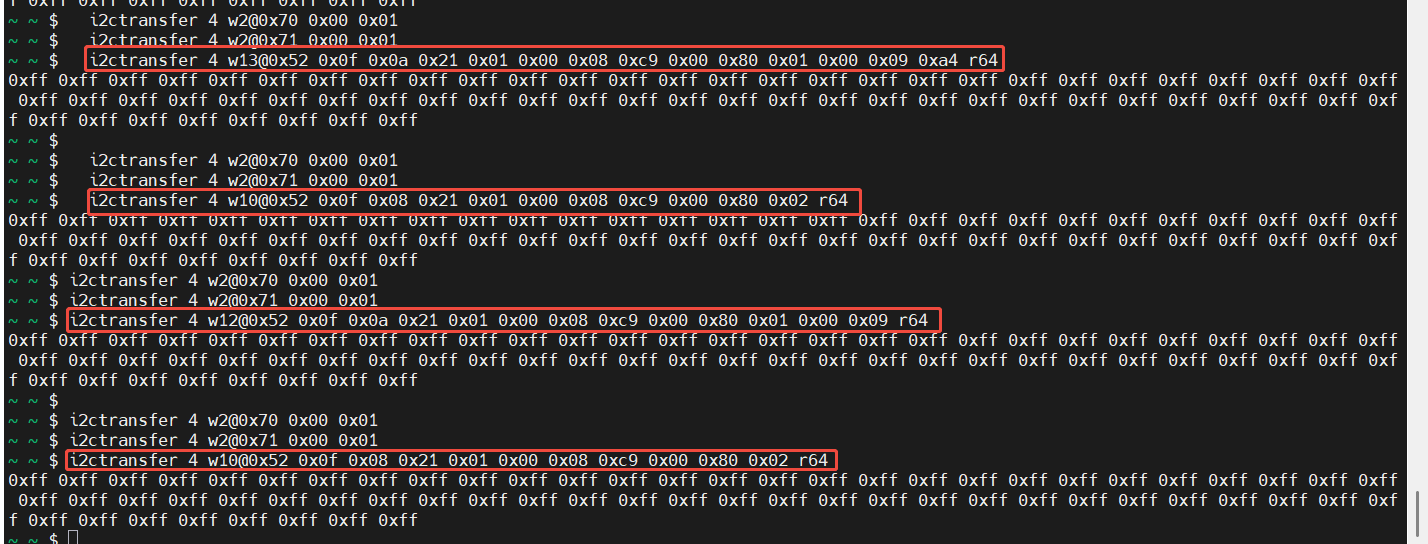

尝试寄存器的方式，Switch能接收到消息，BMC回读0xff
分析结论
Switch能收到bmc发过来的命令，后续BMC处理异常
答案内容由AI生成，仅供参考：
4. 总结
您遇到的通信无响应问题，与社区中已知的 MCTP over SMBus 主从切换/地址配置问题有相似性。当前上下文指向以下几个关键检查点：
- I2C 地址位宽转换（7位/8位）
- BMC 主模式固定
- SMBus 读写时序及等待参数
- Endpoint 配置与硬件能力的匹配
由于上下文未提供 SD85104 的专用配置或厂商补丁，建议您首先从 I2C 地址和主从模式入手，并结合上述类似案例的排查方法逐步定位。如果问题持续，建议在 OpenUBMC 论坛中提供完整的日志和抓包数据，以便社区专家进一步分析。
点击此处查看详细分析解答
根据您描述的MCTP Over I2C/SMBus 与 Switch 芯片 SD85104 通信无响应的问题，结合【Context】中提供的知识图谱（KG）和文档块（DC）信息，以下是对该问题的综合分析及排查建议。
1. 问题定位与类似案例分析
在 OpenUBMC 社区中，有一例高度类似的 MCTP over SMBus 通信失败问题（Topic 3332），其现象与您的问题部分重合：
- 配置背景：同样使用 Chip_Mctp 和 Endpoint_1 进行 MCTP over SMBus 通信，期望 Endpoint 建链上树。
- 关键日志：
smbus_write_read_service.lua 报错：process smbus request failed，底层 I2C 读取失败。framework.log 中出现：i2c.lua(206): ... ioctl(I2C_CMD_SLAVE_CACHE_RD) failed: Unknown error 1008。- 逻辑分析仪抓取到 BMC 地址
0x10 寻址失败，收到 NACK，导致后续通信中断。
分析结论（来自该案例）：Switch 能够收到 BMC 发出的命令，但 BMC 在读取响应时出现异常（类似您描述的“BMC 回读 0xff”），最终通信链路无法建立。
参考文档块：{"reference_id": "1", "content": "{...topic_id: 3332...}"}
2. 可能原因（基于上下文）
结合知识图谱与文档块中的相关实体，以下因素可能导致通信无响应：
2.1 I2C 地址配置错误（7位 vs 8位）
- 在 Hisport 扫描 I2C 地址问题（文档块 2）中明确指出：当 I2C 地址实际为 7 位时，BMC 侧配置必须将 7 位地址左移一位（最低位留给读/写标志），否则硬件无法正常识别，导致通信异常。
- 您硬件链路中使用的地址
0xE0、0xE2、0xA4 是 8 位表示形式（包含读写位），但在 BMC 内部驱动或寄存器配置中可能以 7 位方式处理。若未正确转换，会造成寻址失败或读取数据错误。
2.2 BMC 未固定为主模式
- 知识图谱中明确记录：MCTP over SMBus 要求 BMC 固定为主模式（Master Mode）才能正常通信。若 BMC 在通信过程中错误地切换为从模式或模式不稳定，会导致响应超时或数据错乱。
2.3 I2C 总线的时钟延展与等待时间
- 文档块 1（Topic 3332）的解决方案中提到：当 I2C 交互过快时可能产生错误报文，将每次 I2C 交互后的等待时间从 3ms 增加到 5ms，能改善通信可靠性。您的问题中 BMC 发送命令成功但读取失败，可能涉及时序不满足 SMBus 规范，特别是从设备（Switch）需要时钟延展处理数据时，BMC 未能正确等待。
2.4 Endpoint 创建与消息类型配置
- 知识图谱指出
create_mctp_endpoint_for_smbus 函数用于为缺乏原生 MCTP 支持的设备创建端点。您期望的 Endpoint_1 建链上树，需要保证 MessageType、MediumType、TargetEid、TargetPhyAddr 等字段与 Switch 芯片实际能力匹配。
- 若 Switch 芯片要求特定的消息类型（如
MessageType=4 对应 NVMe 或其它），配置不一致会导致通信层无法正确解析。
3. 排查建议
基于上下文信息，建议按以下顺序排查：
3.1 验证 I2C 地址配置
- 确认 BMC 侧对 PAC9545 和 SD85104 的地址配置是采用 7 位原始地址还是 8 位总线地址。若驱动要求 7 位地址，则需将
0xA4 右移一位（即 0x52）配置。
- 使用
i2cdetect 等工具验证 BMC 能否正确扫描到所有设备地址，避免地址冲突。
3.2 检查 BMC 主从模式设置
- 查阅
MctpBinding 配置项（如 BmcSMBusEid、BmcSMBusPhyAddr），确保 BMC 在 SMBus 上配置为主设备，且未被动进入从模式。
- 可以尝试在
MctpBinding 中显式设置 MasterMode 参数（若有）。
3.3 调整 I2C 通信时序参数
- 参考文档块 1 的经验，修改
Chip_Mctp 中的 WriteTmout、ReadTmout 以及等待延迟（如 DrvWriteDelay），增加等待窗口，避免超时。
- 注意
offsetWidth、addrWidth 等参数是否与实际硬件寄存器模型匹配。
3.4 捕获并分析完整日志
- 收集
app.log、framework.log 及 mctpd 的详细日志，重点关注以下关键词：
smbus_write_read_service 失败时的 err 信息i2c.lua 中的 ioctl 错误码mctpd 的 set endpoint 及 bind 相关记录
- 使用逻辑分析仪对比正常通信场景，确认 Switch 是否返回正确的 ACK 及数据帧。
3.5 确认 Switch 芯片的 MCTP 支持情况
- 知识图谱中提到，某些硬件（如 SMC）不支持 MCTP over SMBus。确认 SD85104 的规格书是否明确支持该协议，以及是否需要额外的固件或初始化序列。
4. 总结
您遇到的通信无响应问题，与社区中已知的 MCTP over SMBus 主从切换/地址配置问题有相似性。当前上下文指向以下几个关键检查点：
- I2C 地址位宽转换（7位/8位）
- BMC 主模式固定
- SMBus 读写时序及等待参数
- Endpoint 配置与硬件能力的匹配
由于上下文未提供 SD85104 的专用配置或厂商补丁，建议您首先从 I2C 地址和主从模式入手，并结合上述类似案例的排查方法逐步定位。如果问题持续，建议在 OpenUBMC 论坛中提供完整的日志和抓包数据，以便社区专家进一步分析。
bd2025
(宝德计算机-王志杰)
3
使用的是2512的版本遇到的问题 社区是否能解答一下，给一下排查思路或者解决方案呢
