紫光CPLD升级-级联芯片问题

目前社区最新代码升级紫光CPLD有很多不理解的地方,希望得到帮助。

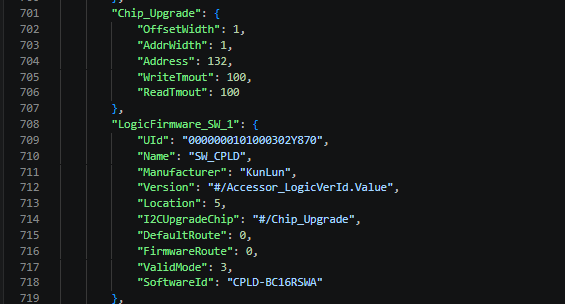

  1. 前置Chip是什么?升级的CPLD配置上没有LeftChip,是通过判断什么关联过来的?



  2. 为什么有SMC的情况下,固件的写入需要有额外的Header?这个Header是提供给谁解析的?SMC命令发送的话,应该有BMC框架或者CPLD将i2c命令拼装成SMC,到芯片的时候数据报文不变吧。怎么会需要额外封装一层?

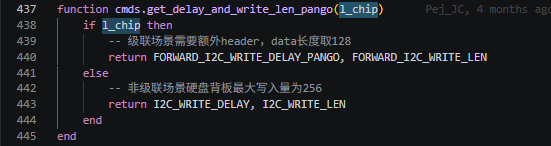

    这里有级联芯片的情况下,只写128字节,而且也是写入到升级的芯片,并没有调用l_chip,非常不理解。

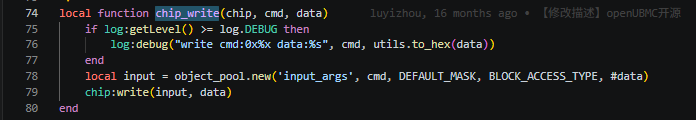

  3. 这个object_pool是什么个概念?调用i2c器件的Write/Read,cmd为什么是在input这里传入?按理说不应该是在Data内一起发送给Chip吗。object_pool这个在代码仓/社区doc仓搜不到相关说明。

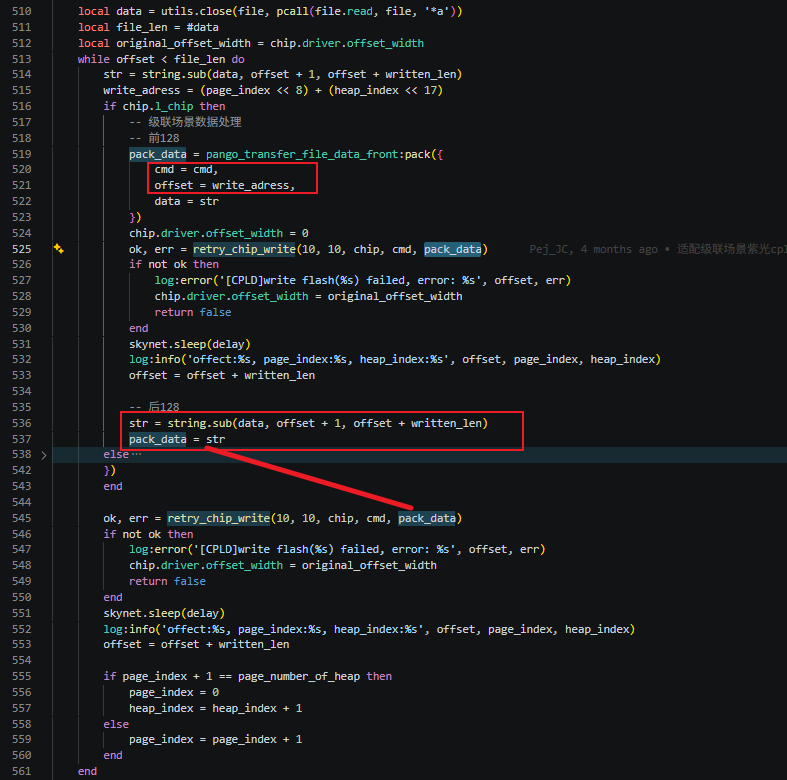

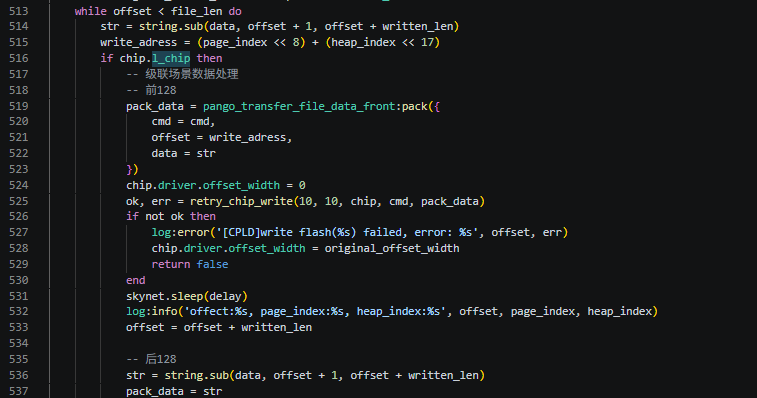

  4. 级联芯片的后128字节为什么是这么写入的?两次都是调用的同一个Chip对象的Write方法,前一次传输的Data内包含cmd和Offset,后一次把完整的Data直接剥离后128字节然后直接传输?感觉很奇怪啊。

1 这个是框架提供的对象机制,具体需要框架同事解答,请等待后续回答。

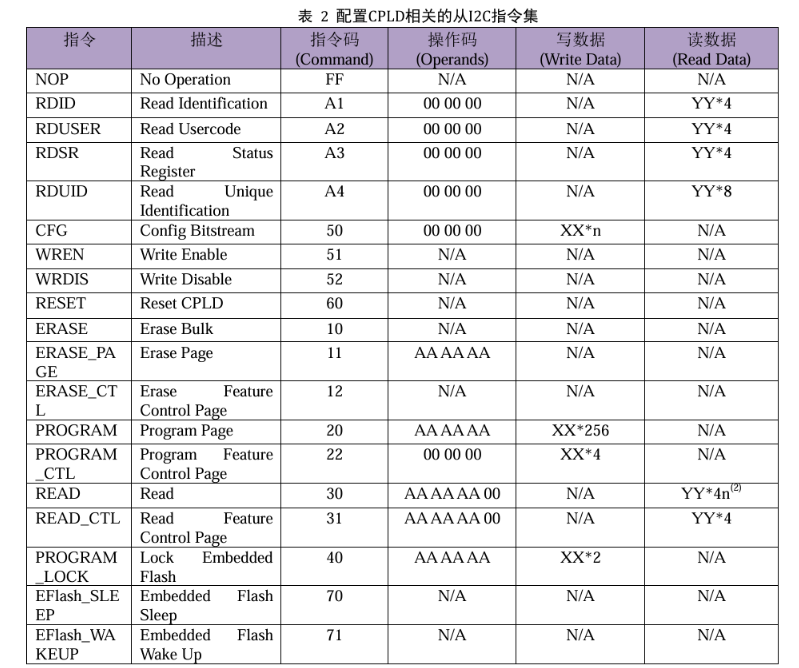

2/4 通常非级联场景下,通过smc执行一次写操作最多可以写入256字节。但是在级联场景下由于前一级smc发送的数据除了实际的data外还需要包含后一级smc的头,所以能写入的实际data少于256字节。与此同时,紫光厂商cpld的手册上说明,升级是必须每个写入动作都写入256字节,不能更少。所以这里采取这种处理方式,拆分256字节的数据,自行拼接成cpld所需的数据流,分两次写操作进行写入,此时cpld会把这两次写入当成一个写入动作处理,从而满足厂商的要求。
3 object_pool是sdk组件提供的接口,用于封装需要发送给smc的数据

  1. l_chip的判断依据是什么,明明没有SMC的路径(见话题截图,拓扑路径上不经过SMC),是怎么判断影响出来的?
  2. 有没有object_pool的详细文档或者解析?还是想了解这部分是怎样作为参数和传递的。

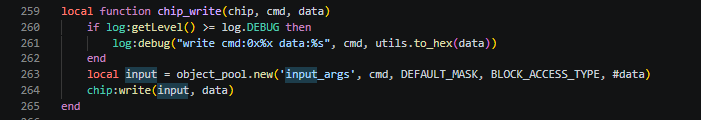

object_pool是一个硬件访问期间管理临时参数的对象池。这里的data还不是最终下发chip的data,write接口会对input的参数做其他处理。

这个input参数做处理有明确的规则吗?想知道哪些参数会被下发到Chip上去,方便我们做控制。

另外

  1. l_chip的判断依据是什么,明明没有SMC的路径(见话题截图,拓扑路径上不经过SMC),是怎么判断从SMC出来的?这个会影响我们新机型直通i2c的升级,要看下是SR配置的有问题,还是默认都走的smc,只能通过新增一个字段来进行区分?

下发到chip的参数包含new方法第二位之后的入参

l_chip的判断依据是什么,明明没有SMC的路径(见话题截图,拓扑路径上不经过SMC),是怎么判断从SMC出来的?这个会影响我们新机型直通i2c的升级,要看下是SR配置的有问题,还是默认都走的smc,只能通过新增一个字段来进行区分?

input参数可以具体见:hwproxy/src/lualib/object_pool.lua这个文件-代码预览-hwproxy:基于用户态驱动的硬件访问代理项目 - AtomGit

l_chip只在CSR中有配置Pca9545、I2cMux、JtagMux的情况下才会有

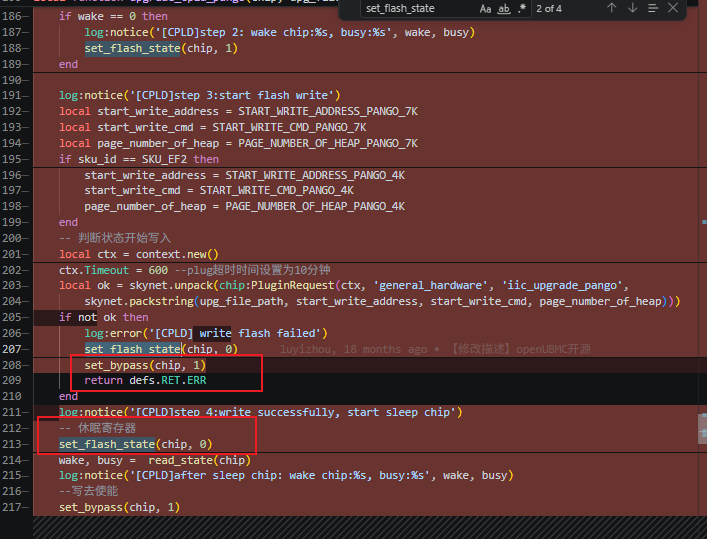

紫光CPLD升级有个地方不太理解想确认一下。就是为什么升级CPLD完成以后会去触发休眠动作?标准规范里没有这个动作啊。
