一、PCIe拓扑建立过程
拓扑建立的主要目的是生成SlotId到PortId的关系，并填写到对应的PcieAddrInfo中。
1. 关键定义
(1) PSR：配置BCU端口和IEU端口映射关系
UnitConfiguration: 线缆白名单，配置在PSR中。承接BCU（CPU板）和IEU（Riser卡）之间的连接关系。
(2) BCU：配置串行/解串器的硬件信息，包含每条SerDes的对应的RootBDF的Device
① Serdes：CPU资源，配置在BCU的sr中。包含丝印文件的关键属性RootPortDeviceId，即PcieAddrInfo对象的PortID属性。
② BusinessConnector(BusinessConnector_CPU2UBCDD2)：BCU 下行连接器，对应BCU上的UBC/UBCDD端口
(3) IEU：配置上行连接器及下行连接器，以及PCIeAddrInfo
① BusinessConnector：业务Connector，用于定义Riser对应PCIeSlot的上下行带宽和绑定的PCIeConnector，同时其中定义了UID信息，用于定位PSR中对应的UnitConfiguration。
② PCIeAddrInfo:PCIe对应的UnitConfiguration配置，与BusinessConnector绑定

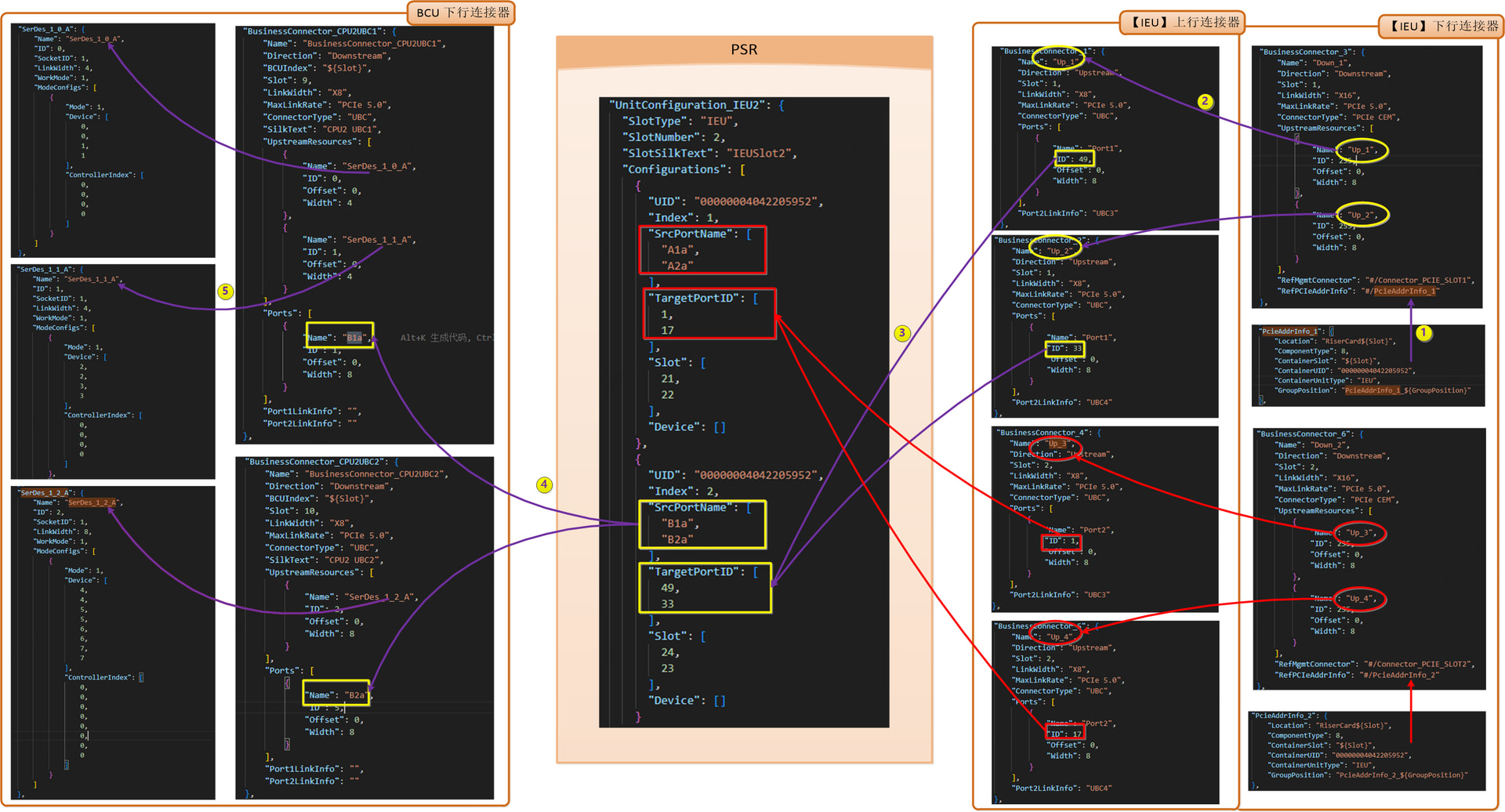

2. 拓扑建立流程
3. RootBDF计算方法
RootBDF的计算方法有两种：根据 SocketID 和 PortID 在 override_root_bdf 或 BDFConfig 里查找。
（对于1630处理器的机型，对应表直接写在代码中，其他机型配置在BDFConfig里）

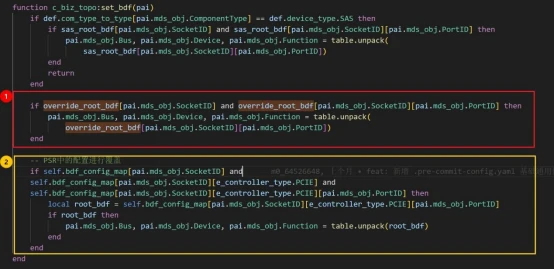

(1) override_root_bdf方式（pcie_device组件）
硬编码的芯片默认Root BDF，对应代码里的这个二维查找表：
override_root_bdf[SocketID][PortID] → { Bus, Device, Function }

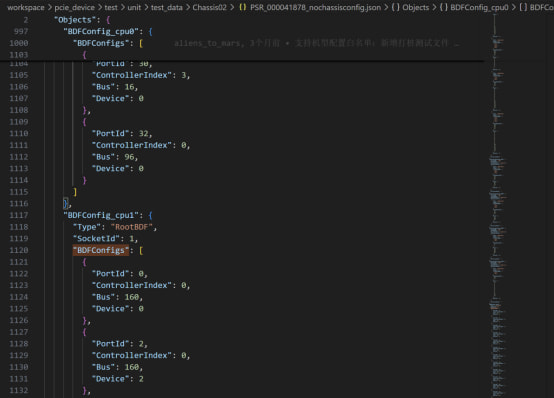

(2) BDFConfig方式（PSR）
根据PSR文件里读到的实际值，得到RootBDF
二、相关问题
PCIe卡总线信息与OS获取到的不一致

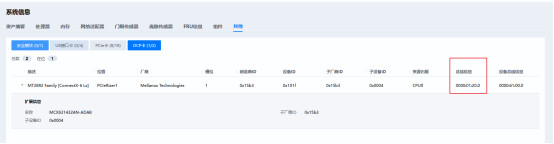

Ø 现象描述：web上显示CX6网卡的总线信息显示与OS获取的不一致
Ø 问题分析：总线信息来自Riser卡的PCIeAddrInfo，通过mdbctl lsprop PCIeAddrInfo查看RootBDF值，确定数据不对
Ø 处理方法：
① 分析PSR中的Device是直接指定的，故Riser卡的PCIeAddrInfo的BDF是通过BDFConfig方式计算的；

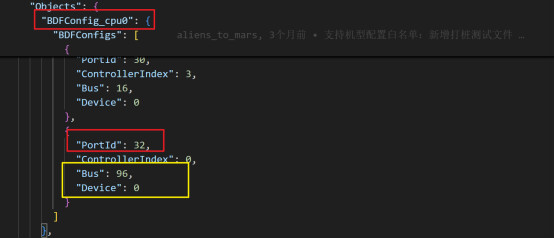

② 根据PortID=32（即PSR Device）和SocketID=0查询得到bus=96，device=0，换算成16进制：”60:00.0”，与OS查询一致
