VGA初始化状态为false

[WH11003 (恒扬-胡田野)]

问题描述

设备启动一会后VGA无输出，BMC日志看到VGA日志如下，为什么status为false？
2026-10-15 19:13:01.001888 unknown_service NOTICE: image_service.lua(95): Set vga status successfully, vga status=false

[ubmc_assistant (openUBMC_Assistant)]

答案内容由AI生成，仅供参考：

结论

vga status=false 表示 VGA 当前无有效输出，根据知识库信息，可能原因包括：

1. 固件升级到 ubmc 后 VGA 不再受支持。
2. 曾执行 VGA 测试接口且未恢复，需重启 BMC。
3. 底层 VCE 寄存器未就绪（no ready），此时多为硬件问题。

建议按上述步骤进行排查，从软件状态确认（固件版本、测试残留）到硬件寄存器检查（VCE），再进一步定位问题来源。

点击此处查看详细分析解答

根据现有的BMC日志信息及知识库，vga status=false 表示当前 VGA 显示功能处于未激活或未就绪状态。结合知识库中的相关信息和上下文，该状态可能是由以下几种原因导致：

1. 固件版本升级导致 VGA 功能缺失

• 知识图谱中明确指出：“从 ibmc 升级到 ubmc 后，VGA 显示输出不再可用”。ubmc 作为替代 ibmc 的开源 BMC 固件项目，不再支持 VGA 输出。如果设备当前运行的是 ubmc 固件，那么 status=false 是预期行为。

2. VGA 测试模式未正确退出

• 在关于“VGA功能测试方法异常”的讨论中，用户执行了 VGA 测试命令（如 Import a{ss}ssy 0 /tmp/kvm.bin 1920x1200 32）后，VGA 显示无法自动切回 OS 界面，且没有提供直接的接口恢复，只能通过重启 BMC 恢复。
• 如果系统曾执行过该测试接口，且未成功恢复或重启，VGA 状态可能仍停留在测试模式（或异常状态），导致 status=false。

3. 底层 VCE（Video Capture Engine）寄存器状态异常

• 针对“VGA和KVM无显示”的问题，排查建议中提到检查 VCE 寄存器状态：
  • 执行 ./devmem 0x8b0f114 命令，连续多次查看返回值。
  • 如果返回值最后一位为 1，表示 VCE 寄存器 ready（有图像数据）。
  • 如果返回值始终为 0，表示 no ready，即没有图像数据。
• 如果 VCE 寄存器 no ready，那么 VGA 输出自然无图像，status=false 反映的就是该硬件层状态。

---

排查建议

1. 确认固件版本

• 检查当前 BMC 运行的固件是 ibmc 还是 ubmc。
• 如果已经迁移到 ubmc 且 VGA 不支持，需考虑是否需要回退固件或使用 KVM 替代。

2. 检查 VCE 寄存器状态

./devmem 0x8b0f114

• 多次执行，观察返回值最后一位：
  • 始终为 0 → VCE no ready，无图像数据源，大概率硬件问题。
  • 出现奇数（最后一位为1）→ VCE ready，但输出仍无显示，需排查显示链路。

3. 确认是否曾执行过 VGA 测试

• 查看日志中是否出现 GPUTool Import 或类似命令。
• 如果执行过，且无法恢复显示，重启 BMC 是最直接的恢复手段。

4. 区分硬件与软件问题

• 如果 KVM（远程控制台）正常，而仅 VGA 无输出，参考讨论结论：这类问题通常被归为硬件问题，建议在鲲鹏论坛或联系硬件支持。

---

结论

vga status=false 表示 VGA 当前无有效输出，根据知识库信息，可能原因包括：

1. 固件升级到 ubmc 后 VGA 不再受支持。
2. 曾执行 VGA 测试接口且未恢复，需重启 BMC。
3. 底层 VCE 寄存器未就绪（no ready），此时多为硬件问题。

建议按上述步骤进行排查，从软件状态确认（固件版本、测试残留）到硬件寄存器检查（VCE），再进一步定位问题来源。

[WH11003 (恒扬-胡田野)]

1 重启BMC没有用，刚启动时有VGA输出，过一会后没有输出，反复重启是同样的现象
2 VCE寄存器状态，大部分情况下为0x00000004
/tmp # /opt/debug/busybox devmem 0x8b0f114
0x00000004
/tmp # /opt/debug/busybox devmem 0x8b0f114
0x00000002
/tmp # /opt/debug/busybox devmem 0x8b0f114
0x00000004
/tmp # /opt/debug/busybox devmem 0x8b0f114
0x00000004
/tmp # /opt/debug/busybox devmem 0x8b0f114
0x00000004
3 没有做过VGA相关测试

[JianCong_Huo (HuoJianCong)]

./devmem 0x8b0f114命令查看VCE寄存器状态的返回值均为偶数，即二进制表示最后一位为0，表示VCE寄存器no ready，即没有图像数据，或者在近端VGA口接显示屏查看，KVM从VCE寄存器获取的图像数据与VGA同样来自显卡，若近端接入同样无显示说明数据源头本身就没有图像数据，这大概率为硬件问题

[WH11003 (恒扬-胡田野)]

KVM输出正常，近端接显示器没有输出。

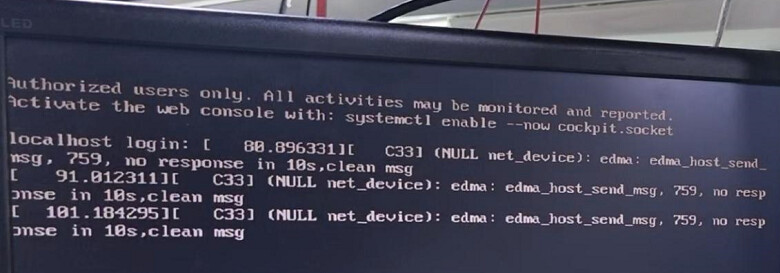

如果是硬件问题，为什么BMC重启时会有一段时间（一分多钟）能输出VGA信号，但是运行一会就没有输出了？OS是一直稳定运行的，VGA输出的是OS的命令界面
