i2c读取slave 器件error code 代表什么意思

[wangjkl_dcone (神码_王加凯)]

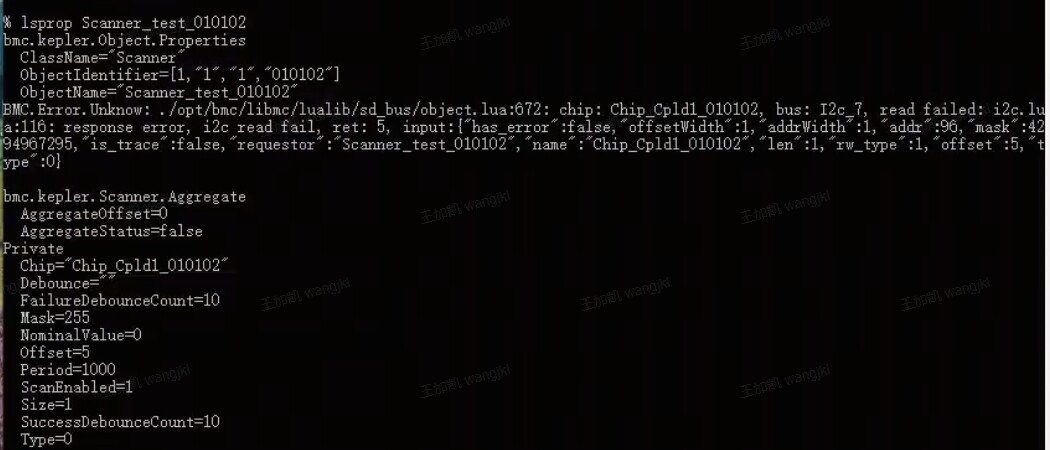

通过i2c读取cpld寄存器时报错，log提示ret 是5 请问返回5代表什么意思？

另外请问 ret的取值范围是多少？分别代表什么意思？

[wangjkl_dcone (神码_王加凯)]

5的含义

1. 一般0x800会与0x1一起出现，即0x801；或者与0x200、0x1一起出现，即0xa01，这时引起这样的错误原因一般是从器件无响应导致的。请联系硬件同事排查slave不响应的原因。
   a）确认slave地址是否存在。
   b）确认slave是否在活跃状态。




2. 只有0x800的情况，或是与0x200一起出现，即0xa00，一般是存在总线干扰，请联系硬件同事排查总线。
   a）确认硬件链路是否通畅，信号质量是否良好。

[wangjkl_dcone (神码_王加凯)]

@wangjkl_dcone

ret的取值范围是多少？分别代表什么意思？

ret的取值范围是多少？分别代表什么意思？

[net_swift_tianwen]

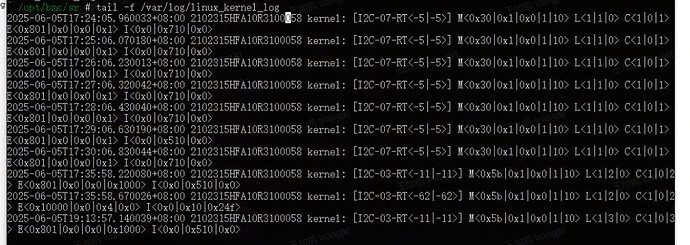

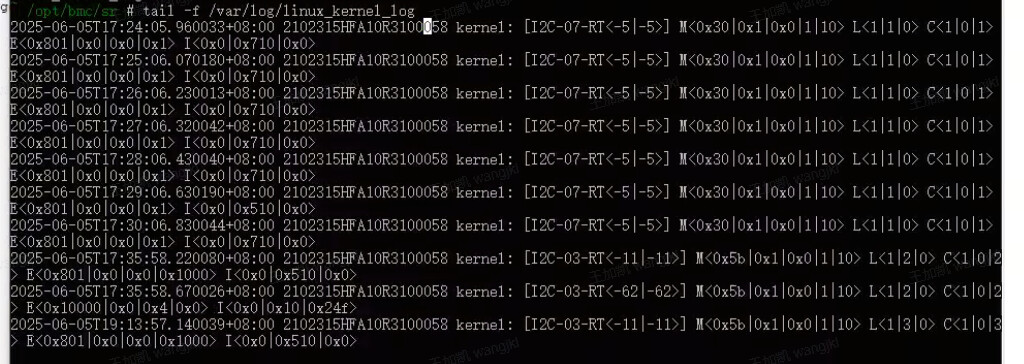

不好意思，想问下这个图里还出现了0x10000，这个值具体表示什么情况？
