在I2C8下新增chip导致fru信息丢失和风扇调速模块出错

[baode_9527_hw2a9 (Baode_zhujunjie)]

【问题描述】

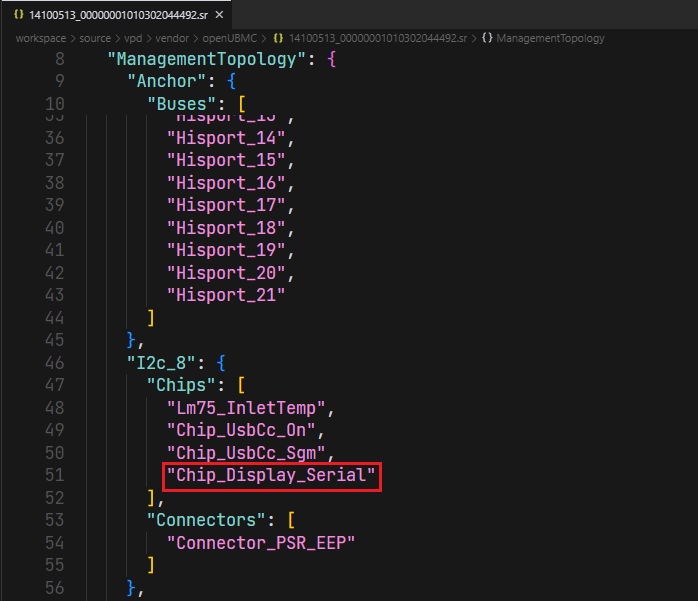

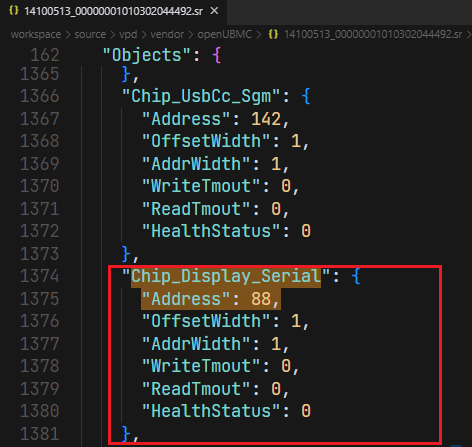

在文件中适配chip vpd/vendor/openUBMC/14100513_00000001010302044492.sr

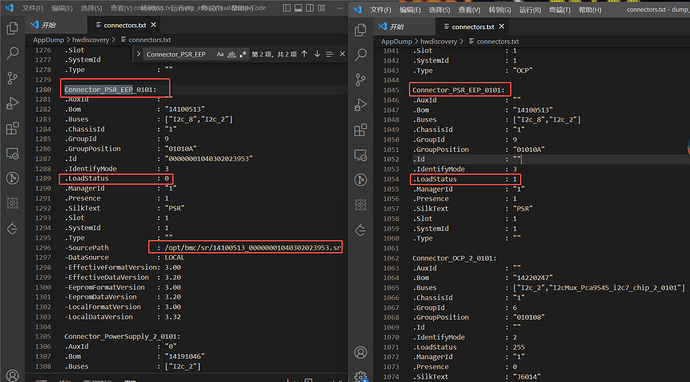

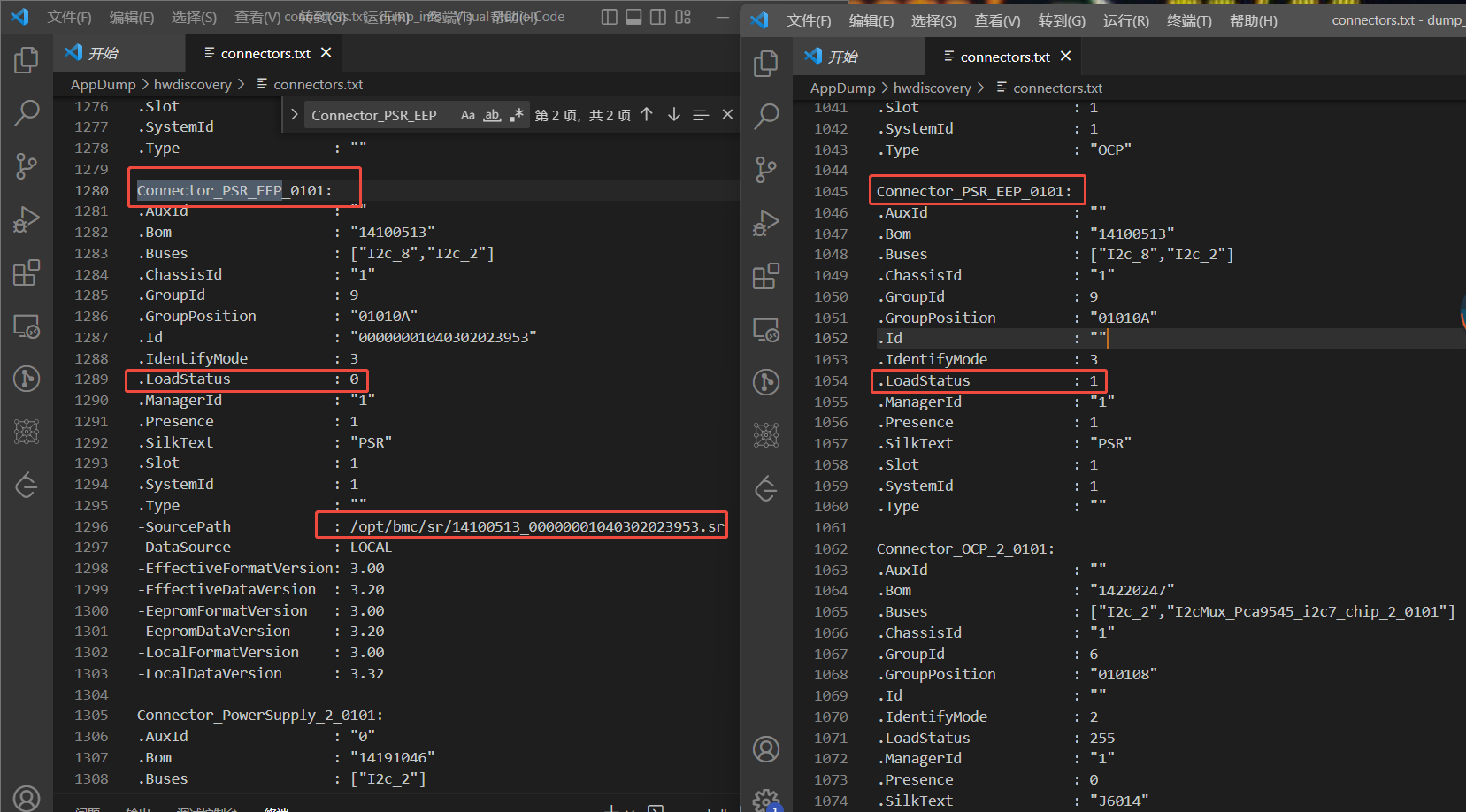

经过日志调试发现在接入此硬件模块后导致I2C8下的connector中的loadstatus 值发生变化

导致connector 的ID 没被设置上，从而导致sr 没被加载。

请问Connector_PSR_EEP_0101 的loadstatus 是由什么决定的？有什么方案可以解决当前情况，从而使得新加的Chip可以正常使用

[baode_9527_hw2a9 (Baode_zhujunjie)]

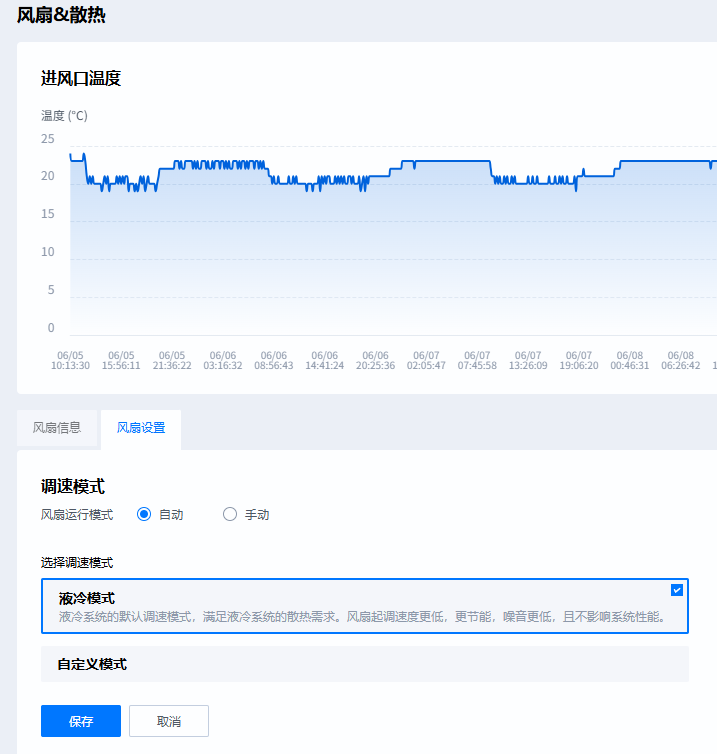

正常的风扇调速界面

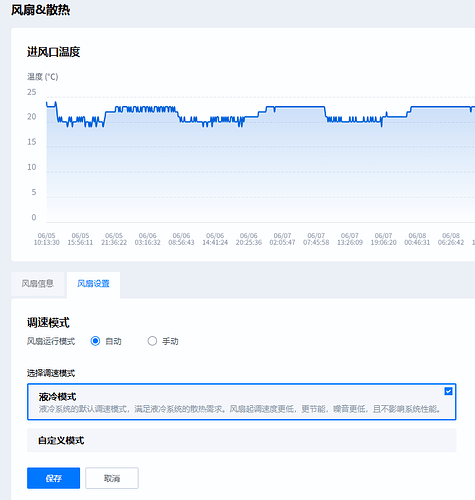

异常界面

[chenghaoyang]

loadstatus 值及其含义

在系统中，loadstatus 是一个用于指示组件加载状态的值。根据不同的数值，可以判断组件加载的成功或失败原因。以下是 loadstatus 的可能值及其含义：

1. 0：组件加载成功

   • 组件成功加载，系统运行正常。

2. 1：器件访问失败

   • 系统无法访问相应的硬件设备，可能是设备未连接、驱动问题或硬件故障。

3. 2：签名校验失败

   • 系统在验证组件签名时失败，可能是签名文件损坏或不匹配。

4. 3：数据格式非法

   • 组件的数据格式不符合预期，可能是配置文件格式错误或数据损坏。

5. 4：本地文件未找到

   • 系统在指定位置未能找到所需的本地文件，可能是文件丢失或路径配置错误。

6. 5：对象解析失败

   • 系统在解析组件对象时失败，可能是对象文件损坏或依赖项缺失。

7. 6：Eeprom头校验失败

   • 系统在校验Eeprom头CRC32时失败，可能是Eeprom头数据被篡改。

8. 7：格式版本超过上限

   • 系统在加载时发现Eeprom和内置的csr格式版本均超过上限（目前上限是4.00）。

9. 255：初始状态（默认状态）

   • 系统的初始状态，尚未开始加载组件或未完成初始化。

排查方法

当 loadstatus 显示非零值时，需要按照以下步骤进行排查：

1. 查看日志文件

   • 打开日志文件 framework.log，查找与组件加载相关的日志信息。
   • 在日志中搜索关键词 Connector_xx_xx，其中 xx_xx 是具体的组件标识符。

2. 识别加载阶段

   • 找到带有 [self-discovery] 标记的日志，这表示系统正在读取并解析对应的 SR 文件。
   • 示例日志：

     [self-discovery] Starting to parse SR file for component Connector_xx_xx


3. 定位解析过程

   • 在 [self-discovery] 日志之后，查找带有 position 标记的条目。这个标记是解析过程的唯一标志。
   • 示例日志：

     [position] Parsing component at position 1234


4. 分析错误信息

   • 在 position 标记之后，查找相关的错误信息。这些信息将帮助确定加载失败的具体原因。
   • 示例错误信息：

     Error: ioctl(HISPORT_CMD_READ) failed: Unknown error 290


5. 解读错误代码

   • 错误代码 290= 0010 0010 表示 HISPORT 命令读取操作失败，具体原因可能是 ACK 校验失败。

     二进制字符串	位位置	名称	值	描述
     0010 0010	7	发送FIFO已满	0	I2C控制器发送FIFO未满
     0010 0010	6	时钟拉伸	0	读写期间未出现 Clock Stretching
     0010 0010	5	ACK校验错误	1	读写时ACK校验错误
     0010 0010	4	总线异常拉低	0	读写启动时未检测到总线异常拉低
     0010 0010	3	从fifo取数据超时	0	从fifo取数据未出现超时错误
     0010 0010	2	命令帧结束标志	0	0表示命令帧未结束
     0010 0010	1	读写出错	1	汇总 BIT[6:3] 的错误，表示I2C读写出错
     0010 0010	0	操作完成	0	此次I2C读写操作未完成

     解释

     1. 发送FIFO已满（位7）：值为0，表示I2C控制器的发送FIFO未满。
     2. 时钟拉伸（位6）：值为0，表示读写期间未出现时钟拉伸。
     3. ACK校验错误（位5）：值为1，表示读写时ACK校验出现错误。
     4. 总线异常拉低（位4）：值为0，表示读写启动时未检测到总线异常拉低。
     5. 从fifo取数据超时（位3）：值为0，表示从fifo取数据时未出现超时错误。
     6. 命令帧结束标志（位2）：值为0，表示命令帧未结束。
     7. 读写出错（位1）：值为1，表示I2C读写出错，汇总了BIT[6:3]的错误。
     8. 操作完成（位0）：值为0，表示此次I2C读写操作未完成。

   • 需要联系硬件工程师进行进一步的排查，确认硬件连接和通信状态。

6. 针对不同 loadstatus 值采取相应措施

   • loadstatus = 1（器件访问失败）

     • 检查硬件连接，确保设备已正确连接。
     • 验证设备驱动是否安装正确，必要时重新安装或更新驱动。
     • 检查硬件是否上电，确保电源供应正常。

   • loadstatus = 2（签名校验失败）

     • 确认组件的签名文件是否完整且有效。
     • 检查签名文件路径是否正确，确保文件可被访问。
     • 如签名文件损坏，需重新获取并安装签名文件。

   • loadstatus = 3（数据格式非法）

     • 检查配置文件或数据文件的格式，确保符合系统预期。
     • 使用验证工具检查数据文件的完整性，修复或替换损坏的文件。
     • 如数据格式错误，需根据系统要求重新格式化数据。

   • loadstatus = 4（本地文件未找到）

     • 确认所需文件是否存在于指定路径。
     • 检查文件路径配置是否正确，确保路径指向正确的文件位置。
     • 如文件丢失，需重新获取并放置在正确的路径下。

   • loadstatus = 5（对象解析失败）

     • 检查组件对象文件是否正确无误。
     • 确保组件的依赖项已正确安装，无缺失或版本不匹配。
     • 如对象文件损坏，需重新获取并替换文件。

[AweiHe (华鲲-Hewei)]

这不是异常。是你的介质属性切换为了Liquid，风冷服务器预期是Air。手动修改下CoolingConfig类下的Medium属性。至于你为啥会切换为Liquid，不清楚
